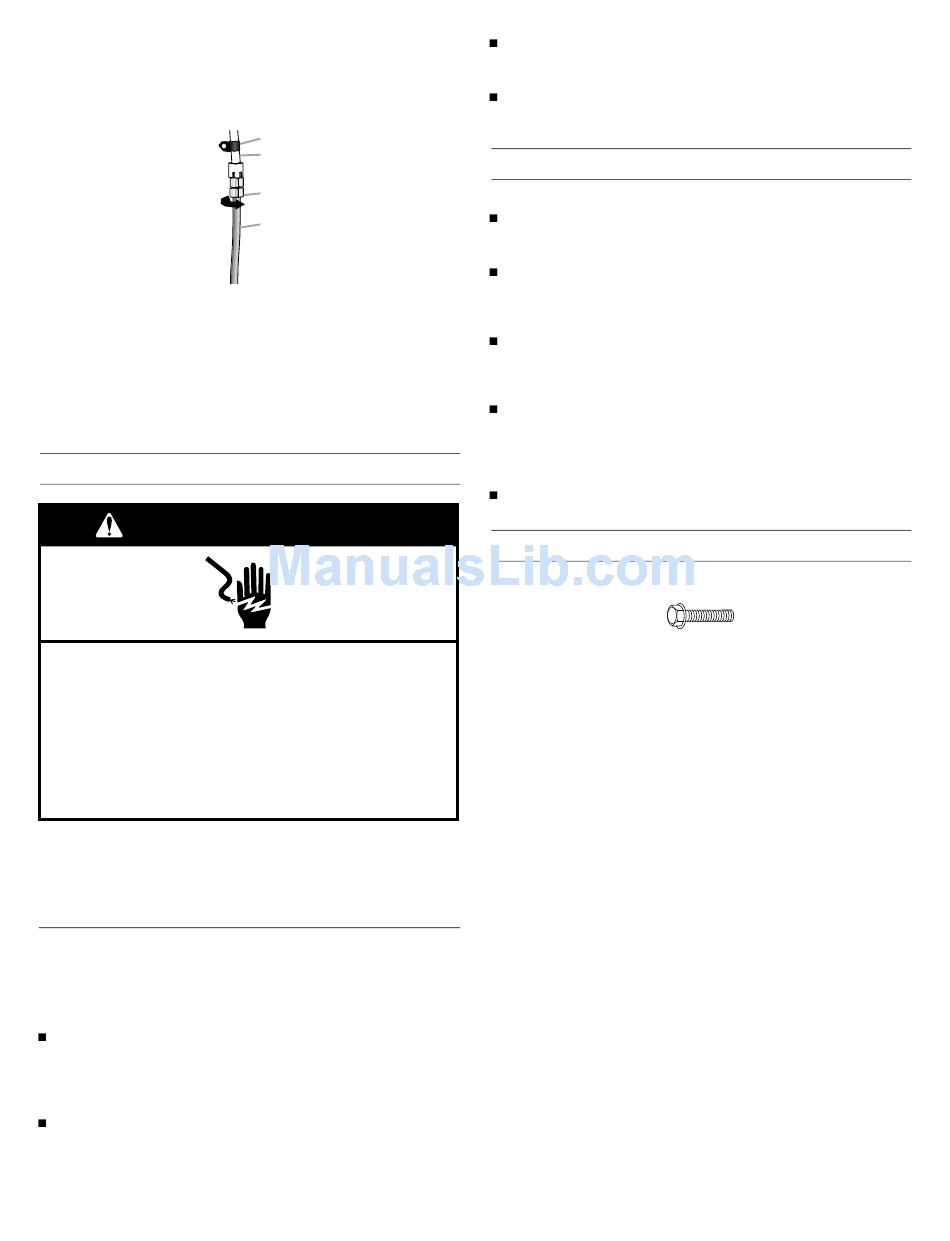

5. À l'aide d'une clé à molette, fixer l'écrou sur la canalisation
d'eau pour l'empêcher de se déplacer. Ensuite, à l'aide d'une
deuxième clé, tourner l'écrou sur le tube de cuivre dans le
sens antihoraire pour serrer complètement. Ne pas serrer
excessivement.
A. Bride en "P"
B. Canalisation d'eau
en plastique
6. Vérifier la solidité du raccordement en tirant sur le tube de
cuivre. Fixer la canalisation d'eau en plastique à la caisse
du réfrigérateur à l'aide d'une bride en "P".
7. Ouvrir la canalisation d'eau du réfrigérateur et inspecter s'il
y a des fuites. Corriger toute fuite.
Achever l'installation
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
1. Brancher sur une prise à 3 alvéoles reliée à la terre.
REMARQUE : Prévoir un délai de 24 heures pour la production du
premier lot de glaçons. Jeter les trois premiers lots de glaçons
produits. Prévoir un délai de 3 jours pour le remplissage complet
du récipient à glaçons.
Porte(s) et tiroir du réfrigérateur
OUTILLAGE NÉCESSAIRE : Clés à douille hexagonale de ⁵⁄₁₆",
³⁄₈" et ¹⁄₄", tournevis Phillips n
IMPORTANT :
Votre réfrigérateur peut comporter une porte réversible
standard avec soit une porte de congélateur ou un tiroir de
congélation, soit une porte à deux battants. Suivre les
instructions spécifiques pour le style de porte de votre
modèle.
Toutes les illustrations mentionnées dans les instructions
suivantes sont incluses plus loin dans cette section après
"Étapes finales". Pour la porte standard, les illustrations
correspondent à un réfrigérateur avec porte s'ouvrant à droite
(charnières installées à droite à l'usine).
28
28
28
28
28
28
A
B
C
D
C. Écrou de compression
D. Tube de cuivre
o
2, tournevis à lame plate.
Si vous voulez seulement déposer et réinstaller les portes, voir
"Dépose des portes et des charnières" et "Réinstallation des
portes et des charnières".
Avant de commencer, tourner la commande du réfrigérateur à
OFF (arrêt), et retirer les aliments et tout balconnet réglable ou
compartiment utilitaire des portes.
Installation et enlèvement des poignées
Porte standard
Placer la poignée sur la porte du réfrigérateur ou sur le tiroir tel
qu'illustré. À l'aide d'un tournevis Phillips, fixer la poignée à la
porte du réfrigérateur avec les vis de poignée.
Placer les pièces de garniture sur les extrémités de la poignée
tel qu'illustré. Appuyer fermement avec votre main sur la
surface de la garniture. Faire glisser la garniture vers le centre
de la poignée.
Pour enlever les poignées, reprendre les directives de
montage dans le sens inverse.
Porte à deux battants
À l'aide d'une clé hexagonale de ³⁄₃₂", desserrer les deux vis
de montage situées sur le côté de chaque poignée. Tirer sur la
poignée en ligne droite pour la sortir de la porte ou du tiroir.
S'assurer de conserver les vis pour réinstaller les poignées.
Voir les illustrations 1 et 2.
Pour réinstaller les poignées, reprendre les directives de
montage dans le sens inverse.
Dépose des portes et des charnières
Porte standard
Vis de la charnière supérieure à tête hexagonale
Modèles avec tiroir de congélation
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Fermer la porte du réfrigérateur jusqu'au moment où on est
prêt à la séparer de la caisse de l'appareil.
REMARQUE : Prévoir un support additionnel des portes
pendant le démontage des charnières. La force d'attraction
des aimants des portes ne suffit pas à les maintenir en place.
3. Enlever les pièces de la charnière supérieure - voir
l'illustration de la charnière supérieure. Soulever la porte du
réfrigérateur pour la séparer de la caisse.
4. Enlever les pièces de la charnière inférieure - voir l'illustration
de la charnière inférieure.
Modèles de compartiments de congélation avec porte
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Fermer la porte du congélateur jusqu'au moment où on est
prêt à la séparer de la caisse de l'appareil.
REMARQUE : Prévoir un support additionnel des portes
pendant le démontage des charnières. La force d'attraction
des aimants des portes ne suffit pas à les maintenir en place.
3. Enlever les pièces de la charnière supérieure - voir
l'illustration de la charnière supérieure. Soulever la porte
du réfrigérateur pour la séparer de la caisse.
4. Enlever l'axe de la charnière centrale - voir l'illustration de
la charnière centrale. Soulever la porte du compartiment
de congélation pour la séparer de la caisse.
