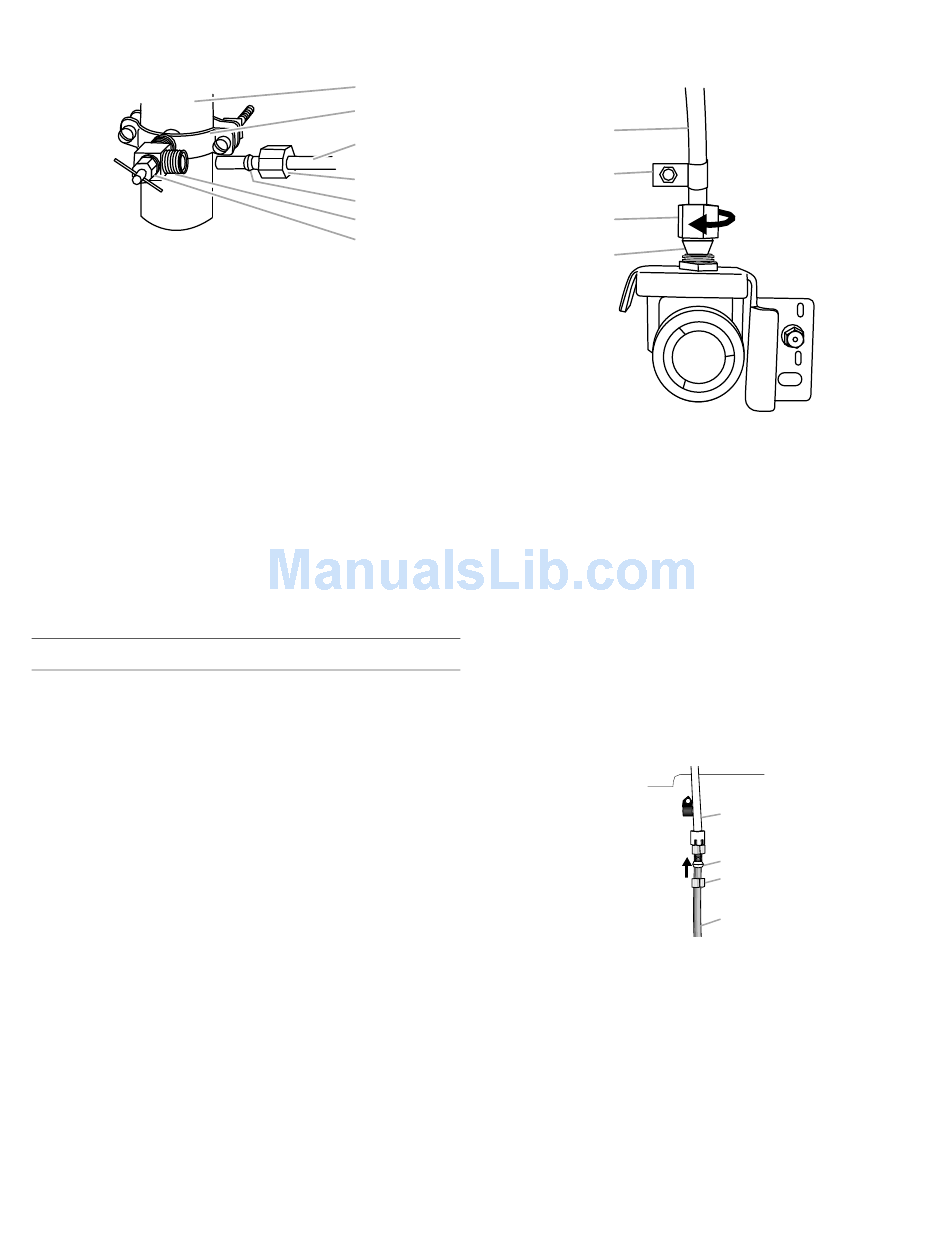

5. À l'aide d'une perceuse sans fil, percer un trou de ¹⁄₄" dans
le tuyau de canalisation d'eau froide choisie.
A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
6. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec
la bride de tuyau. Vérifier que le raccord du robinet est bien
engagé dans le trou de ¹⁄₄" percé dans la canalisation et que la
rondelle d'étanchéité est placée sous la bride de tuyau. Serrer
l'écrou de serrage. Serrer lentement et uniformément les vis
de la bride de tuyau afin que la rondelle forme une jonction
étanche. Ne pas serrer excessivement.
7. Enfiler l'écrou et la bague de compression du raccord sur
le tube en cuivre comme on le voit sur l'illustration. Insérer
l'extrémité du tube aussi loin que possible dans l'ouverture de
sortie du robinet. Visser l'écrou de compression sur le raccord
de sortie avec une clé à molette. Ne pas serrer excessivement
car ceci pourrait provoquer l'écrasement du tube en cuivre.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d'arrivée d'eau et laisser l'eau
s'écouler par le tube jusqu'à ce que l'eau soit limpide.
FERMER le robinet principal d'arrivée d'eau.
Raccordement au réfrigérateur
Selon le modèle, la canalisation d'eau peut être configurée vers le
haut ou vers le bas. Suivre les instructions de raccordement
appropriées à votre modèle.
Style 1
1. Enlever le capuchon de plastique du robinet d'arrivée d'eau.
Connecter le tube en cuivre au robinet d'eau en utilisant un
écrou et une bague de compression tel qu'illustré. Serrer
l'écrou de compression. Ne pas serrer excessivement.
Vérifier que le tube en cuivre est fixé solidement en tirant
sur le tube en cuivre.
A
B
C
D
E
F
G
E. Bague de compression
F. Robinet d'arrêt
G. Écrou de serrage
2. Créer une boucle de service avec le tube de cuivre. Éviter les
déformations en pliant le tube de cuivre. Fixer le tube en
cuivre à la caisse du réfrigérateur avec une bride en "P".
A
B
C
D
A. Tube en cuivre
B. Bride en "P"
3. Ouvrir l'arrivée d'eau au réfrigérateur et vérifier s'il y a des
fuites. Corriger toute fuite.
Style 2
1. Créer une boucle de service (diamètre minimum de 2 pi
[61 cm]) avec le tube de cuivre. Éviter les déformations
en pliant le tube de cuivre.
2. Retirer le capuchon de plastique de l'orifice du robinet
d'arrivée d'eau. Placer un écrou et une bague de
compression sur le tube de cuivre.
3. Insérer l'extrémité du tube de cuivre dans l'orifice d'arrivée
d'eau. Ajuster légèrement le tube de cuivre de façon à ce qu'il
s'adapte parfaitement à l'orifice d'arrivée d'eau pour éviter
les déformations.
4. Faire glisser l'écrou de compression sur la bague et serrer
pour le fixer sur l'orifice d'arrivée d'eau.
A. Tube en plastique pour
canalisation d'eau
B. Bague
C. Écrou de compression
D. Bague de compression
A
B
C
D
C. Écrou de
compression
D. Tube de cuivre
