Summary of Contents for Wintec Anypos500

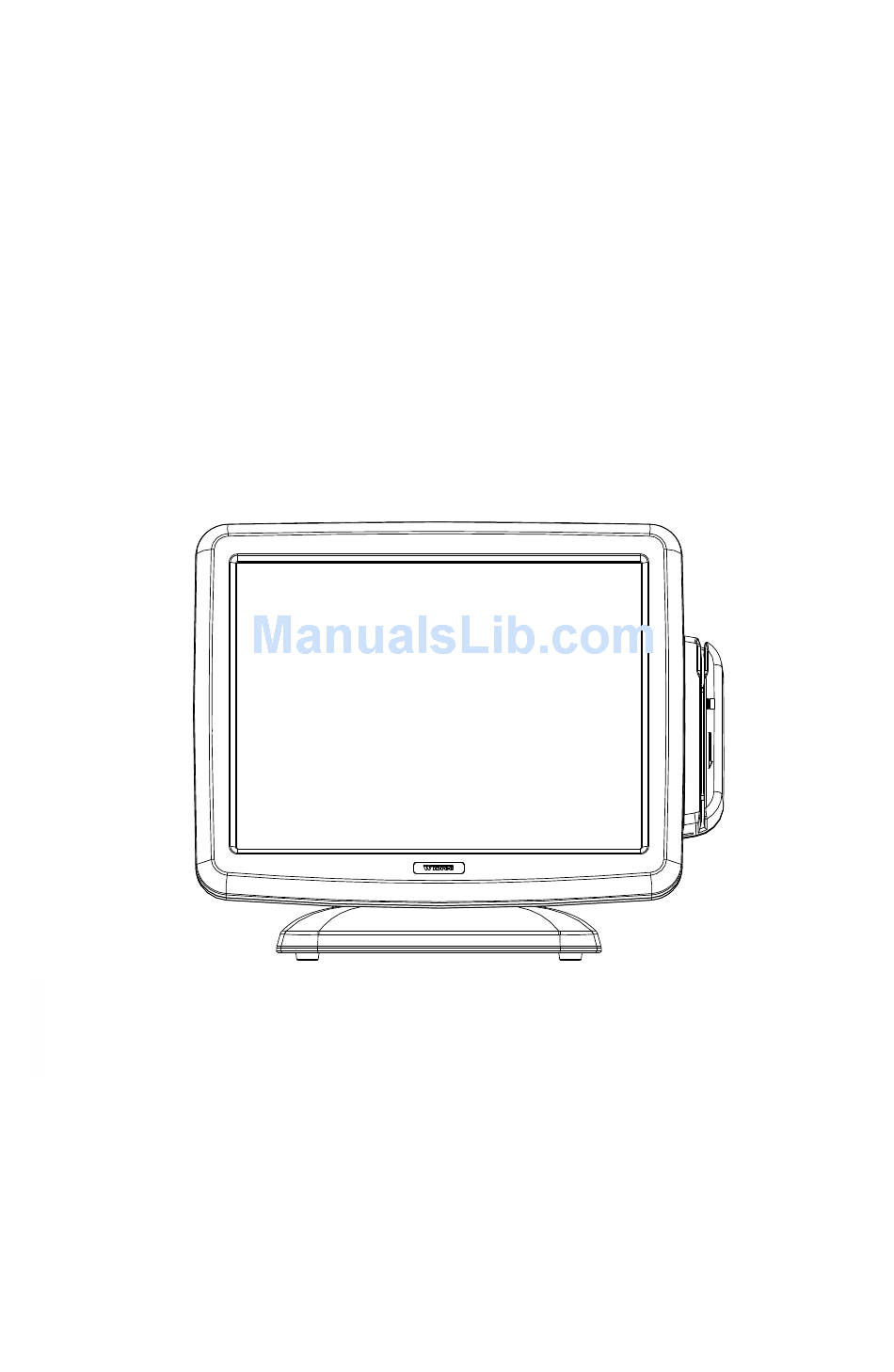

- Page 1 多功能商用终端 用户手册 Anypos500 User Manual 青岛中科英泰商用系统有限公司 QINGDAO WINTEC SYSTEM CO.,LTD...
- Page 2 线型外观设计时尚美观大方；模块化的设计可以轻松扩展周边应用； 防水结构设计，有效防止液体泼溅；低噪音无风扇设计，适合恶劣环 境。 The Anypos500 is an innovational solution of POS (point of service) and Kiosks, it used upper cable management design into system to keep simply cabling; Ship with the Intel Atom processor of high performance, low power consumption; Remove the touch screen and the hard disk for easy maintenances;...
- Page 3 Anypos500 产品结构示意图 Outward Diagram 正面视图 / Front view...
- Page 4 Anypos500 说 明/DESCRIPTION 1 液晶显示屏，触摸屏/15-inch TFT LCD and Touch screen 2 磁卡阅读器(选配)/ Magnet Stripe Reader（Optional） 3 电源开关/ Power Switch 4 电源指示灯，硬盘指示灯/ Power LED and HDD LED 后面视图 / Rear view 说 明/ DESCRIPTION 1 线舱盖/ Cable Cover 2 硬盘盖/HDD Cover 3 铰链罩/Hinge Cover...
- Page 5 Anypos500 IO接口图 / IO Ports 说 明/ DESCRIPTION 电源输入接口/ AC adapter jack PS2 键盘口/ PS2 KB PS2 鼠标口/ PS2 MS 并口(LPT1)/ Parallel port (LPT1) VGA 接口/ VGA port USB 1&2&3&4 带电 USB 1/Power USB 1 带电 USB2（选配）/ Power USB 2 (Optional) 网口/ RJ-45 LAN port...
- Page 6 Anypos500 拆卸硬盘 Dismantle HDD 1、拆下硬盘盖板，露出 硬盘托架。 Dismantle the HDD cover, and find the HDD bracket. 2、卸掉硬盘托架的一颗 固定螺丝。 Remove the screw of the HDD bracket. 3、拔出硬盘托架，完成 硬盘的拆卸。 Pull out the HDD bracket.
- Page 7 Anypos500 安装客户显示器 Mounting the Customer Display 1、用四颗螺丝将客户 显示器固定在后壳上。 Fix the display with 4 screws supplied with POS equipment. 2、将客户显示器的连 接线接到主机客户显 示器接口COM4上。 Connect the customer display to customer display port COM4 on the Anypos500.
- Page 8 Anypos500 安装第二显示屏 Mounting the 2nd Display 1、用四颗螺丝将 连接底座固定在 主机后壳上。 Fix the display with 4 screws supplied with POS equipment. 2、将第二显示屏 的信号线连接到 主机的VGA接口 上,电源线插到 +12V电源输出接 口. Connect the 2nd LCD display to the VGA port and +12V output jack separately. 3、当第二显示屏...
- Page 9 Anypos500 安装磁卡阅读器 Mounting the MSR 1、 将磁卡阅读器插到主 机右侧的卡槽里并向下 移动以固定。 Put the MSR into the slot and move down to fix. 2、用2颗M3*10的螺丝 固定刷卡器。 Fix the MSR with two M3*10 supplied screws. 3、 将刷卡器的数据线 接到硬盘下面的接口板 上。 并盖上刷卡器后盖。 Connect the data wire of MSR to the port under the HDD bracket.
- Page 10 Anypos500 壁挂安装 Wall Mounting 1、将壁挂架用 4 颗 M3*8.5 螺丝固定在主机后壳上。 Fix the holder on the rear of the POS with four M3*8.5 screws. 2、 将壁挂底架用四颗螺丝固 定在墙壁或者其他待安装的 位 置 。 我 们 的 底 架 符 合 VESA 标准，规格 100*100 （mm） 。...
- Page 11 Anypos500 触摸屏设置 Setup the Touch screen 初次安装的触摸屏，并不能立刻定位正确，需要运行触摸屏校准程序 才可以正常使用。 The touch screen must be calibrated before first use. 1、 触摸屏驱动安装完成后，可在桌面和程序图中看到以下图标. After successful installation of diver, the following icons will appear on your desktop. 2、 点击桌面的“eGalaxTouch”图标，会弹出如下图所示的程序窗口， 在主选项栏有一般、工具、设置、显示屏幕、边缘纠正等选项。 Click on the “eGalaxTouch”, the system will enter the following window for calibration.
- Page 12 Anypos500 A new window will pop-up to guide the user to calibrate. User should click the red symbol in the calibration window and keeping until it fully into blue. Repeat the previous calibration action until finish all the symbols. Click ‘OK’ to exit.
- Page 13 Open the program and select connection motherboard interface. “USB_HID” means connecting the USB port, “COM Port” means connecting the COM Port. The MSR of anypos500 connect both USB and COM port, and the default COM port is COM6. Then click “Connect”.
- Page 14 Anypos500 from COM or USB port reading of the data in “READ CARD FROM PORT OF”; “TRACK1,2,3” means selecting the rail of reading card; “ENTER” means choosing whether to add line breaks after reading data or not; “SAVE” means saving the settings; “LOAD” means loading the lasted settings;...
- Page 15 确定电源指示灯是否正常. 检查系统是否处于休眠模式. The display screen is Make sure that the Power LED is on and dark. Anypos500 is not in suspend mode and adjust the display brightness. 启 动 过 程 屏 幕 出 现 检查操作系统是否正确安装. 检查 BIOS 的启动设备顺序是否正确. “Invalid system disk, Replace the disk, and then press any key”...
- Page 16 Anypos500 确 间. 更换电池. The date or time is not Change the date or time in BIOS or OS, right and save. Otherwise change the battery . 打印机无法正常工作 检查打印机的线缆连接. 确保打印机电源开关是开启的. 检查打印机是否在线. The printer does not Ensure the cables are connected rightly.
- Page 17 Anypos500 服务保修 为了保护您的合法权益， 免除您购机的后顾之忧,公司向您做出下述标 准保修服务承诺，并在您需要时依此向您提供服务。 1、 一年有限保修 自购买日期（以正式购货发票日期为准）起，Anypos500 整机免费保 修一年。 2、热线咨询服务 当您在使用过程中遇到问题时，欢迎您拨打本公司服务热线： 400-708-9898 ，由咨询人员为您提供专业解答，或登录本公司产品网 站 www.wintec.cn 获得上述服务。 3、不属于免费保修义务的情形 属于下列情况的故障或损坏，无论是否在保修期限之内，均不在免费 保修义务之列。 整机或部件已经超出保修期； 未按说明书要求，错误安装、保管及使用而造成的故障或损坏； 由非本公司授权机构、人员安装、修理、更改或拆卸而造成的故 障或损坏； 因使用非本公司部件导致的故障或损坏； 因意外因素或人为原因（包括计算机病毒、操作失误、划伤、搬 运、磕碰、输入不合适的电压等）导致的故障或损坏； 因使用非标准或未公开发行的软件造成的故障或损坏； 因自然灾害等不可抗力（如地震、火灾等）原因造成的故障或损 坏。 其他并非本公司机器（包括部件）本身质量问题而导致的故障或 损坏。...
-
Page 18: Warranty
1. Duration of limited warranty 1 year warranty. 2. Online Service You can obtain help from WINTEC when you are unable to solve the problem. Please contact our service and Maintenance Department for any requires. Hotline:+86-0532-85938292. Our service engineers will provide the most efficient help, or visit our website: www.wintec.cn... - Page 19 中科英泰 Http://www.wintec.cn /wintec.en.alibaba.com 服务专线(HotLine):400-708-9898...
