Installation dans une résidence mobile
L'installation de cette hotte doit satisfaire aux exigences
de la norme Manufactured Home Construction Safety
Standards, Titre 24 CFR, partie 328 (anciennement Federal
Standard for Mobile Home Construction and Safety, titre 24,
HUD, partie 280); lorsque cette norme n'est pas applicable,
l'installation doit satisfaire aux critères de la plus récente
édition de la norme Manufactured Home Installation 1982
(Manufactured Home Sites, Communities and Setups) ANSI
A225.1/NFPA 501A, ou des codes et règlements locaux.

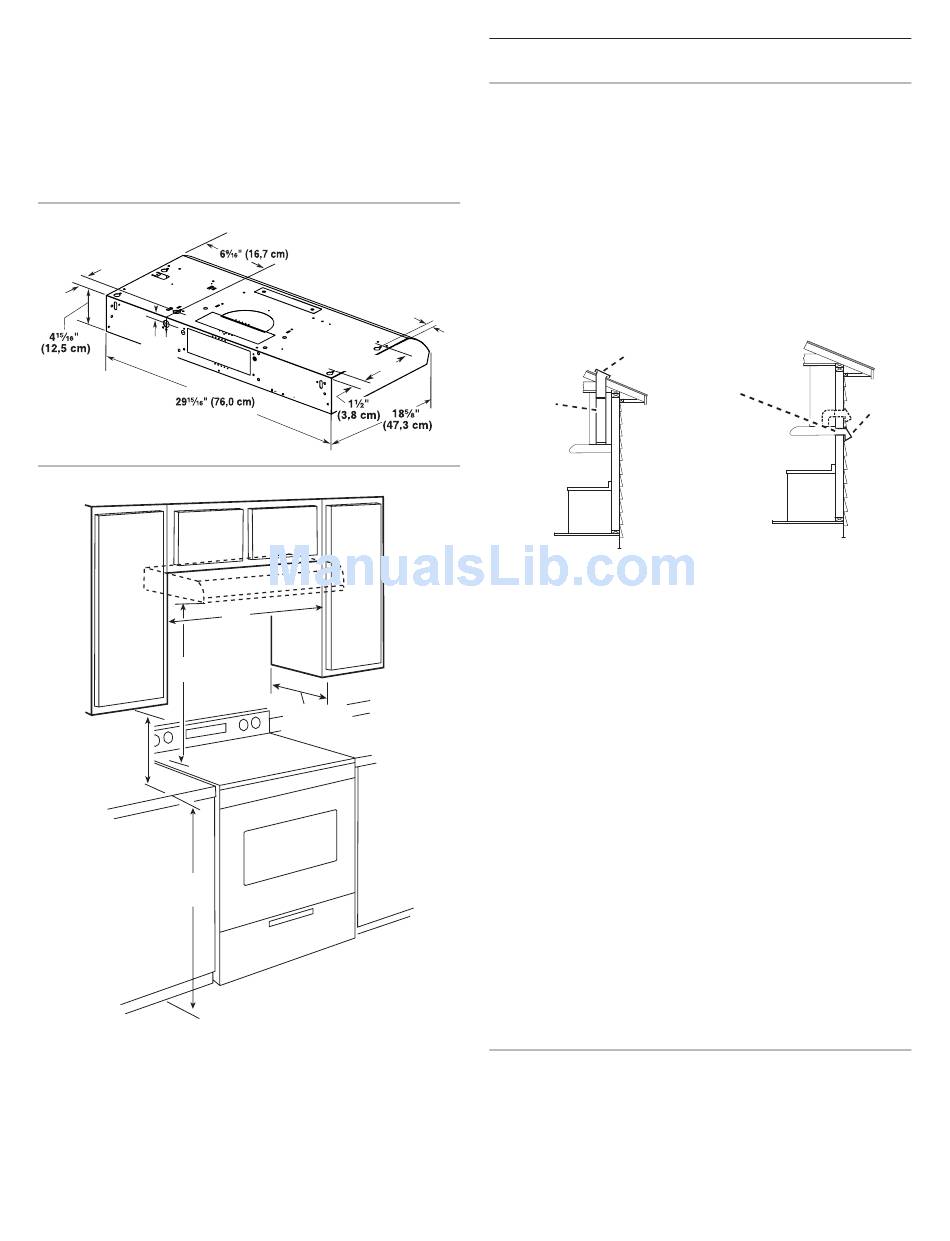

Dimensions du produit
2"
(5,1 cm)
1"
(2,5 cm)
Distances de dégagement à respecter
A
B
E
A. 18" (45,7 cm) de distance minimale à partir
de la surface de cuisson électrique
24" (61,0 cm) de distance minimale à partir
de la surface de cuisson au gaz
30" (76,2 cm) de distance maximale suggérée
au-dessus de la surface de cuisson
B. 18" (45,7 cm) de dégagement minimal entre
le placard supérieur et le plan de travail
C. 30" (76,2 cm) de largeur minimale d'ouverture du placard
D. 12" (30,5 cm) de profondeur de placard
E. 36" (91,4 cm) de hauteur du placard du bas
18
9"
(22,9 cm)
C
D
Méthodes d'évacuation
REMARQUES :
L'emploi d'un conduit flexible est déconseillé. Un conduit
flexible peut causer une rétro-pression et des turbulences
de l'air, ce qui réduit considérablement la performance.
Le circuit d'évacuation est facultatif pour ce modèle.
La sortie à l'extérieur du circuit d'évacuation peut se faire
à travers le toit ou à travers un mur. Utiliser des conduits
rectangulaires de 3
maximale de 35 pi (10,7 m) ou des conduits rond de 7" (17,8 cm)
de diamètre ou plus avec une longueur maximale de 50 pi
(15,2 m) pour le circuit d'évacuation.
1"
(2,5 cm)
Évacuation par le dessus
A
A. Conduit circulaire de 7"
(17,8 cm) pour évacuation
à travers le toit (à acheter
séparément) ou conduit
rectangulaire de 3
(8,3 x 25,4 cm) pour décharge
à travers le toit (à acheter
séparément).
B. Bouche de décharge
sur toit avec clapet
(à acheter séparément)
Installations dans les régions au climat froid
On doit installer un clapet anti-retour supplémentaire à
l'arrière pour minimiser le reflux d'air froid et incorporer
un élément d'isolation thermique pour minimiser la conduction
de chaleur par l'intermédiaire du conduit d'évacuation,
de l'intérieur de la maison à l'extérieur. Le clapet anti-retour
doit être placé du côté air froid de la résistance thermique.
L'élément d'isolation thermique doit être aussi proche que
possible de l'endroit où le circuit d'évacuation s'introduit
dans la partie chauffée de la maison.
Air d'appoint
Les codes locaux en bâtiment peuvent imposer l'emploi d'un
circuit de renouvellement de l'air/introduction d'air d'appoint,
lors de l'utilisation d'un circuit d'aspiration de débit supérieur
à une valeur spécifiée en pieds cubes par minute. Le débit
spécifié en pieds cubes par minute varie d'une juridiction
à l'autre. Consulter un professionnel des installations de
chauffage ventilation/ climatisation au sujet des exigences
spécifiques applicables dans la juridiction locale.
Exigences concernant l'évacuation
Le circuit d'évacuation doit décharger l'air à l'extérieur,
excepté pour les installations sans décharge à l'extérieur
(recyclage).
Ne pas terminer le circuit d'évacuation dans un grenier
ou dans un autre espace clos.
Circuit d'évacuation
/
" x 10" (8,3 x 25,4 cm) avec une longueur
1
4
Évacuation par le mur
B
A
A. Conduit rond de 7" (17,8 cm)
avec évacuation à travers
le mur ou le toit (à acheter
séparément) ou conduit
1
/
" x 10"
rectangulaire de 3
4
(8,3 x 25,4 cm) avec
évacuation à travers le mur ou
le toit (à acheter séparément)
B. Bouche de décharge
à travers le mur avec clapet
(à acheter séparément)
B
1
/
" x 10"
4
