Namestitev
1. Izključite vso priključeno opremo, vključn z viri za video in zaslone.

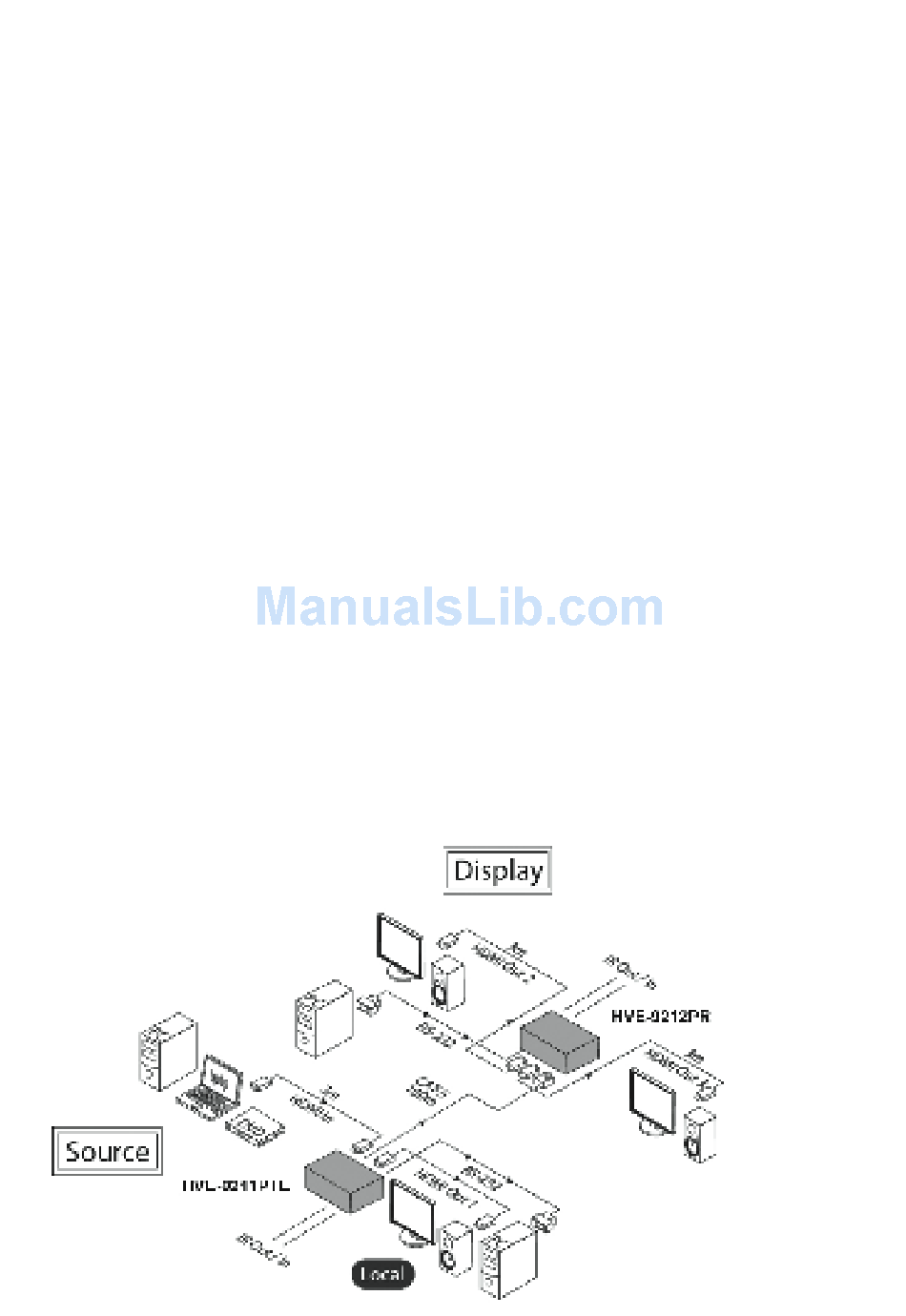

2. Priključite vse kable, kot je prikazano na diagramu oz. zasnovani
topologiji. Priključite napajalni kabel, kable HDMI iz vira videa v
oddajnik in iz sprejemnika v zaslone ter ethernetne kable v oddajnike
in sprejemnike. Dodatna možnost povezave: kabel RS-232, IR, če je
potrebno.
3. AWARE z IR-kabelskimi povezavami. Napačna priključitev kablov
lahko povzroči nepopravljivo škodo vtičnic za IR-kable.
IR IN = kabel z modulom OKROGLEGA tipa
IR OUT = kabel z modulom PALIČASTEGA tipa
4. Najprej vključite podaljške, naprave za prikaz in na koncu vir za
video.
5. Vdelano upravljanje EDID bo samodejno izbralo nastavitev
ločljivosti, s katero bi bil prikaz na vseh zaslonih uspešen (lokalno in
oddaljeno). Običajno se uporabi nastavitev najnižje ločljivosti.
Upravljanje EDID osveži nastavitev, ko se naprave za prikaz
vklapljajo in izklapljajo.
