LevelOne WNC-0500 Manual

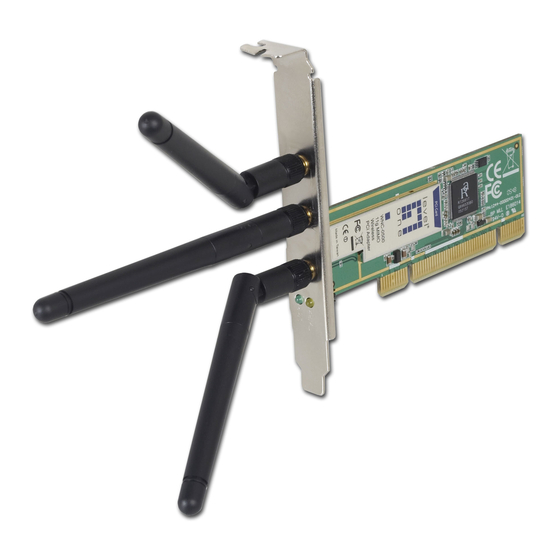

Imo wireless pci adapter
Hide thumbs Also See for WNC-0500:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual
Level One
W
N
W
N
M
I
M
O
W
i
r
e
l
M
I
M
O
W
i
r
e
l
Bruger Manual
C
-
0
5
0
0
C
-
0
5
0
0
e
s
s
P
C
I
A
d
a
e
s
s
P
C
I
A
d
a
p
t
e
r
p
t
e
r
V1.0.1-0601

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WNC-0500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LevelOne WNC-0500

Summary of Contents for LevelOne WNC-0500

  • Page 1 Level One Bruger Manual V1.0.1-0601...

  • Page 2: Table Of Contents

    Indhold 1 INTRODUKTION ................1 1.1 FEATURES..................2 1.2 SPECIFICATIONS................2 1.3 PAKKE INDHOLD ................3 2 INSTALLATION PROCEDURE ............4 Installer hardwaren......................4 Installer driver oh værktøj..................... 5 3 KONFIGURATION UTILITY ............9 Side oversigt........................ 12 Profile.......................... 13 3.2.1 Konfigurer Profilen ..................14 3.2.1.1 Konfiguration ......................

  • Page 3: Introduktion

    1 Introduktion Tak for deres køb af LevelOne’s MIMO Trådløse LAN PCI Card. Med MIMO teknologien, gør dette kort dem i stog til at forbinde dem til trådløse netværk over længere afstande end før. Kortet har 2 interne antenner til signal modtagelse og en 1 til høj energi signal afsendelse. Ikke kun forbindelses afstanden er forbedret, men også...

  • Page 4: Features

    1.1 Features • Virker både med IEEE 802.11b og IEEE 802.11g produkter. • High-speed overførselses data rater. • Bredere dækning, færre døde områder og højere throughput med MIMO (Multiple Input Multiple Output) teknologi. • Understøtter Turbo Mode for at forøge data transfer speed indenfor det specifikke trådløse netværk.

  • Page 5: Pakke Indhold

    1.3 Pakke indhold Før du begynder installationen, venligst tjek tingene i din pakke. Denne pakke skal indholde følgende enheder : • Et MIMO PCI Card • Tre Antenner • En CD (Driver/Utility/User Manual.) • En Quick Guide Hvis nogle af delene mangler kontakt din forhandler så hurtigt som muligt..

  • Page 6: Installation Procedure

    2 Installation Procedure Før end du fortsætter med installationen , bemærk venligst følgende noter. Note1: Den følgende installation gælder under Windows XP. (Proceduren er den samme for Windows 98SE/ME/2000.) Note2: Hvis du har haft installeret trådløst PCI kort driver & utility før, venligst slet den gamle version før ny installation.

  • Page 7: Installer Driver Oh Værktøj

    2.2 Installer driver oh værktøj A. “Found New Hardware Wizard” vises efter at PCI kortyet er installeret og computeren er genstartet. Klik “Cancel”. B. Indsæt installations CD id it CD-ROM drev. klik “WNC-0500” klik “Driver & Utility”...
  • Page 8 C. Klik “Yes” for at forsætte installationen hvis du accepterer licens aftalen. D. I Windows XP, er der en “Windows Zero Konfiguration Tool” til dig så du kan opsætte trådløse kort. Du kan vælge at konfigurere kortet gennem “Zero Konfiguration Tool” eller v.h.a. konfigurations værktøjet for kortet.
  • Page 9 E. Hvis du har behov for at kortet opererer med en bedre performance, venligst vælg “Optimize for performance” for at tænde for f.eks. Burst tilstanden. Eller du kan vælge “Optimize for Wi-Fi mode” for at lade kortet arbejde i standard trådløse netværk. F.
  • Page 10 G. Venligst klik “Afslut” for at afslutte installation.

  • Page 11: Konfiguration Utility

    LevelOne konfiguration Utility fremstår som et ikon på windows system linien men kortet kører. Du kan åbne værktøjet ved t dobbelt klikke på ikonet. Højre klik på ikonet, der er nogle enheder som du kan styre i konfigurations værktøjet.
  • Page 12 Hvis du ønsker at skifte konfiguration utilities, venligst følg en af måderne vist nedenfor. Første måde Højre klik ikonet i system linien og vælg “Use LevelOne Config som Konfiguration Utility”. Anden måde A. Højre-klik ikonet og vælg “Se tilgængelige trådløse netværk”.
  • Page 13 C. Deaktiver “Brug Windows til konfiguration af mine trådløse netværksopsætninger” for at åbne for kortets hjælpe værktøj. Bemærk: Hvis “Trådløse Zero Konfiguration” er tilsluttet, kan du kun konfigurere de avancerede opsætninger eller tjekke link status og statistik fra kortets konfigurations utility.

  • Page 14: Side Oversigt

    Side oversigt Når du åbner LevelOne’s konfigurations Utility, vil systemet skanne alle kanaler for at finde alle AP’s/stationer indenfor den tilgængelige rækkevidde af dit kort og tilslutte sig den enhed med det stærkeste signal. På “Site Survey”, vil alle netværk i nærheden af dig blive oplistet. Du kan skifte forbindelse til et andet netværk eller tilføje et af netværk til din egen profil liste.

  • Page 15: Profile

    Profile “Profiles List” bruges af dig til at styre de netværk som du forbinder dig med ofte. Du er i stand til at tilføje/slette/redigere/aktivere en profil. Parameter Description Profiles List Profil listen viser alle profiler og de relative opsætninger inklusive Profil navne SSID, Channel, etc.

  • Page 16: Konfigurer Profilen

    3.2.1 Konfigurer Profilen 3.2.1.1 Konfiguration Parameter Description Profile Name Definer en genkendeligt profil som du kan bruge til at indentificere netværket med. SSID SSID (op til 32 printable ASCII karakterer) er det unikke navn der indentificerer et WLAN. ID forhindrer utilsigtet blanding af to nærtliggende WLANs.
  • Page 17 Ad-Hoc – Vælg denne tilstand hvis du ønsker at forbinde til anden trådløs station i det trådløse netværk direkte. TX Power Hvis du ønsker at formindske sende styrken på kortet for at spare strøm, kan du vælge en lavere procent fra listen. Den lavere styrke vil give laver signal styrke og dækning.

  • Page 18: Authentication And Security

    Channel Denne opsætning er kun tilgængelig i Ad Hoc tilstand. Vælg nummeret på den radio kanal der skal bruges af netværket. Kanal valget skal være det samme som det netværk du forbinder til. 3.2.1.2 Authentication and Security Parameter Description Authentication Type Denne opsætning må...
  • Page 19 forsikring for virksomheder, og hjemme brugere som vil beskyte data og som kun vil have authorizerede brugere på deres netværk. For enterprises som allerede har indført IEEE 802.1x authentication, WPA tilbyder fordelen overførsel af eksisterende authentication databaser og infrastruktur. WPA-PSK – Det er en special tilstand designet for hjemme og små...
  • Page 20 kan du fortsætte opsætning af WEP krypterings nøgler. TKIP – TKIP (Temporal Key Integrity Protocol) ændrer de midlertigde nøgler for hver 10,000 packets (en pakke er en form for besked sendt over netværket.) Dette sikrer en meget højere sikkerhed end standard WEP sikkerhed. AES –...
  • Page 21 IEEE 802.1X specifikationen beskriver en protokol som kan bruges til at ægtheds certificere både klienter og servere på et netværk. Athentication algorithmer og methoder er dem som tilbydes af Extensible Authentication Protocol (EAP), en metode eller ceritificering som har været i brug gennem en årrække på...

  • Page 22: 802.1X Setting-Certification

    3.2.1.3 802.1x Setting-Certification Parameter Description Authentication Type EAP authentication protokoler dette kort understøtter er inkluderet som følger. Denne opsætning skal være den samme som på de trådløse APs eller Routers som kortet vil forbinde sig til. PEAP &TTLS – PEAP og TTLS er lig me dog lettere end TLS i that det de specifiserer en stand-alone authentication protokol som kan bruges indenfor en krypteret tunnel.

  • Page 23: 802.1X Setting-Ca Server

    Parameter Description Tunneled Authentication Protocol Når authentication typen er PEAP eller TTLS, vælg en protokol som skal bruges til at bygge den kryterede tunnel. Identity Dette er den beskyttede bruger EAP indentitet der bruges til ægtheds certificering. Indentiteten som speficifiseres kan indeholde op til 63 ASCII karakterer, er sags følsom og tager form af en Netværk Access Identifier, bestående af <navn på...

  • Page 24: Link Status

    Parameter Description Allow Intermediate Certificates En server udpeger en udsteder som en betroet rod autoritet , ved at placere udstederens selv-signerede certificat, som indeholder udstederens offentlige nøgle, i den betroede rod certifications autoritets certificat lager på værst computeren. Tilfældige eller underordinerede certificationer godkendes kun hvvis de har en valid certifications sti fra en betroet rod certifications autoritet.
  • Page 25 Parameter Description Status Viser SSID og MAC ID på det netværk kortet er forbundet til. Extra Info Viser link status.. Channel Viser nummeret på den radio kanal og frekvens der bruges af netværket. Link Speed (Mbps) Viser the transmission og reception rate på netværket. Maximum transmission rate er 54Mbps.

  • Page 26: Statistikker

    Statistikker Denne option giver dig mulighed for at se statistiske informationer på forbindelsen inklusiv sende og modtagelses statistik. Du kan nulstille tælleren ved at klikke ”Reset Counter”. Avanceret Denne option giver dig mulighed for at konfigurere mere avancerede opsætninger, f.eks.: trådløse tilstande, beskyttelses tilstande og etc.
  • Page 27 Parameter Description Wireless Mode 802.11 B/G mix – Hvis du har et mix af 802.11b og 802.11g trådløse stationer i dit netværk, anbefales det at opsætte kortet i denne tilstand. Denne tilstand er også default opsætningen. 802.11 B only – dette kort er kompatibelt med både 802.11g og 802.11b trådløse stationer.
  • Page 28 forbindelse, før end den får en bekrætelse tilbage fra modtageren at den har fået noget af den. Når Routeren eller AP’et som kortet er forbundet til har sat op TCP vinduet, kan du åbne for parametrene For at møde data størrelserne der er gældende for Router eller AP forbindelsen.

  • Page 29: Omkring

    Omkring Ved at vælge denne option, kan du klikke på en hyperlink for at forbinde dig til LevelOne website for mere information omkring LevelOne. MAC adressen på kortet vises på skærmen også. Turbo Mode Dette kort understøtter specifikke måder til at forøge data overførslen på samme tid; komprimerer data og formindsker vente tiden for at sende data til routerne eller APerne,denne feature (kendt som Turbo Mode) åbner for højere throughput end IEEE 802.11g standard (Up to 54Mbps).

  • Page 30: Wmm Function

    WMM Function I tillæg til Turbo Mode, understøtter dette kort også WMM funktionen. Når du bruger enheder såsom Voice over Internet Protocol (VoIP) telefoner,tv, VCRs og MP3 afspillere, IEEE 802.11e Quality of Service (QoS) (Wi-Fi Alliancens definerede WMM profil af IEEE 802.11e) udvidelsen for 802.11 netværk vil hjælpe til at definere priorteterne på...
  • Page 31 B. Højre klik “Trådløse Netværks forbindelser” og vælg “egenskaber”. C. Klik “Konfigurer…”. D. Vælg “Advanceret” side, åben “WMM Capable”.

  • Page 32: Problem Løsning

    4 Problem løsning Dette kapitel giver løsninger på kendte problemer som opstår under installation og brug af kortet. 1. Hvad er IEEE 802.11g standard? 802.11g er en ny IEEE standard for high-speed trådløse LAN kommuniation som giver op til 54 Mbps data rater i 2.4 GHz bånd.

  • Page 33: V1.0

    6. Hvad er BSS ID？ Et specifik Ad hoc LAN kaldes et Basic Service Set (BSS). Computerere i et BSS skal være konfigureret med et samme BSS ID. 7. Hvad er WEP？ WEP er Wired Equivalent Privacy, en data privatiserings mekanisme baseret på en 40 bit delt nøgle alagoritme, som beskrevet i IEEE 802.11 standarden.
  • Page 34 13. Hvad er Spread Spectrum？ Spread Spectrum technologi er en bredbånds radio frekvensteknik udviklet af militæret til at være en sikker og stabil ,mission-critical kommunikations system. Det er designet til at arbejde med båndbredde effektivitet og stabilitet, integritet og sikkerhed. Med andre ord, mere båndbredde forbruges tilfælde nærbånds transmission, men der afledes et signal som i effekt er, højere og nemmere at opdage, givet at modtageren kender parametrene på...
