Intellinet 525800 User Manual

Hide thumbs Also See for 525800:
Table of Contents

Advertisement

Quick Links

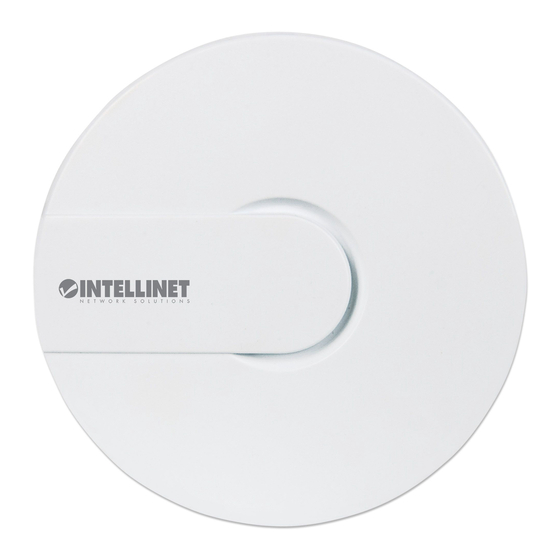

High-Power Ceiling Mount Wireless 300N
PoE Access Point
User Manual
Model 525800










INT‐525800‐UM‐0316‐1



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 525800 and is the answer not in the manual?

Questions and answers

Related Manuals for Intellinet 525800

Summary of Contents for Intellinet 525800

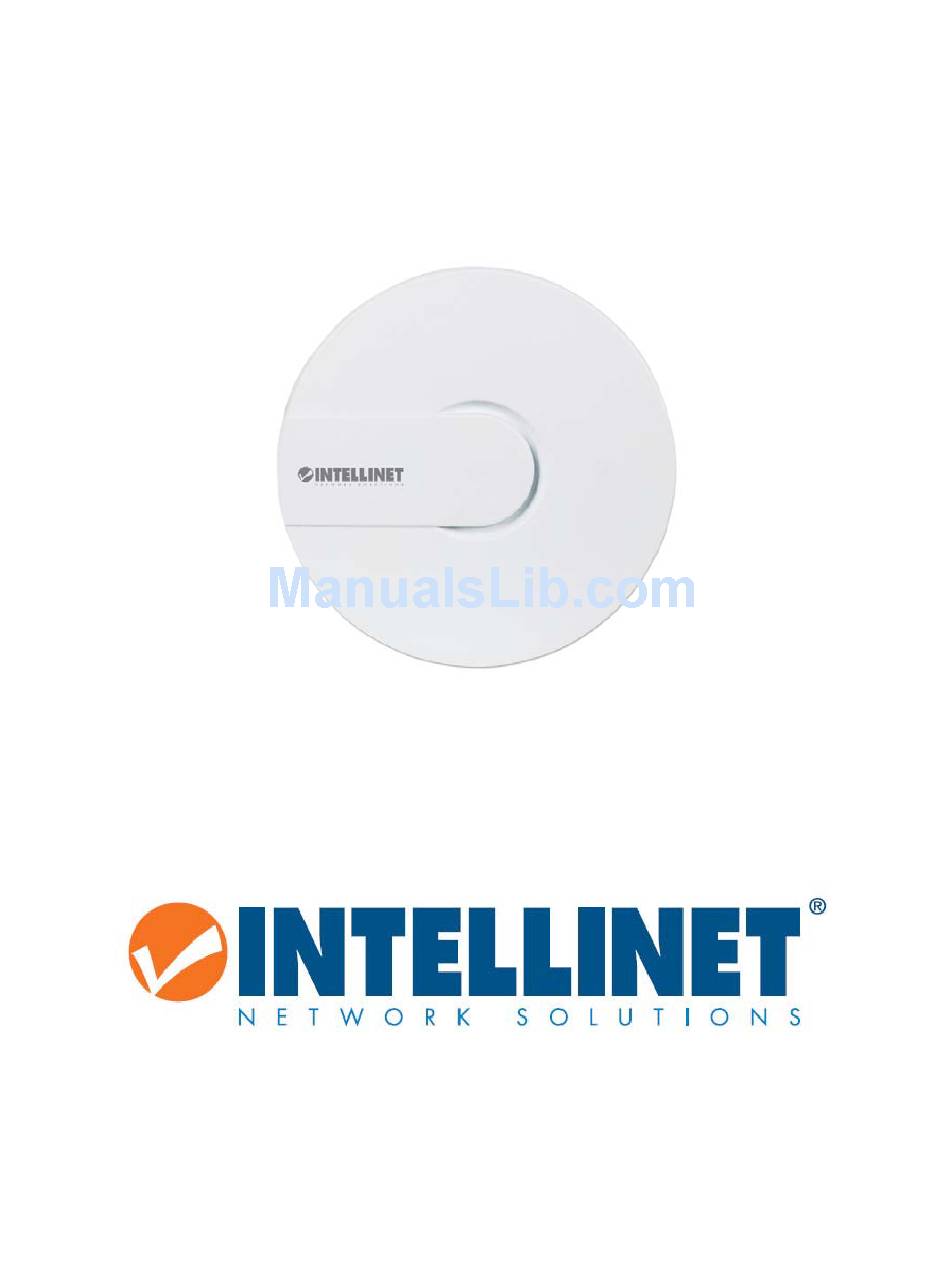

  • Page 1 High-Power Ceiling Mount Wireless 300N PoE Access Point User Manual  Model 525800                     INT‐525800‐UM‐0316‐1     ...

  • Page 2: Table Of Contents

        ............ 5 ONNECTING TO  CCESS  OINT  EB  ONFIGURATION  NTERFACE     2.3.1 Set up the IP address of your computer  ................ 5     2.3.2 Connect to the Intellinet Access Point  ................ 5     CONFIGURATION OPTIONS ......................  6      ................ 6 OGIN TO THE DEVICE MANAGEMENT INTERFACE       ......................... 7 REREQUISITES     3.2.1 Firmware ......................... 7  ...
  • Page 3 High-Power Ceiling Mount Wireless 300N PoE Access Point      ‐F ? .............. 49 OW TO GET THE MAXIMUM  I    PERFORMANCE     APPENDIX ..........................  5 1      .............. 51 HANGING THE    DDRESS OF A  ETWORK  DAPTER     5.1.1 Windows 8  ........................ 51     5.1.2 Windows 7 and 10 ...................... 53    ...

  • Page 4: Product Introduction

    High-Power Ceiling Mount Wireless 300N PoE Access Point  1. Product Introduction  Wireless  networking  with  three  times  the  speed  and  five  times  the  flexibility.  The  Intellinet  Network  Solutions High‐Power Ceiling Mount Wireless 300N PoE Access Point, Model 525800, is the latest in wireless  networking.  Taking  advantage  of  new  technology,  a  wireless  network  can  now  see  greatly  enhanced ...

  • Page 5: Hardware Description

    High-Power Ceiling Mount Wireless 300N PoE Access Point  Hardware Description                                                                 ...

  • Page 6: Hardware Installation

    High-Power Ceiling Mount Wireless 300N PoE Access Point  2. Hardware Installation  Wall Bracket Installation    1. Place the mounting bracket against a wall or the ceiling, and mark the positions of the holes with a  pen. Remove the bracket and then use a drill on the four marked locations.    2. Insert the anchors into the holes – see image        3. Line up the mounting bracket against the wall and the screw holes.    Insert the screws into the mounting bracket and tighten the screws with a Phillips head screw driver.        4. Connect the cables to the access point, and then slide the Access Point onto the attachment points  on the bracket.                               ...

  • Page 7: Cable Connections

    High-Power Ceiling Mount Wireless 300N PoE Access Point  Cable Connections                          Connect an Ethernet cable to the RJ45 LAN port on the access point. Connect the other end of the cable  to either a PoE injector (which connects to your network), a regular LAN switch.    Use the power adapter if you don’t use a IEEE802.3 af/at rated PoE injector or PoE switch.          Threat the cables through the ‘channels’ in the mounting brackets and  put the mounting bracket back in place.                     ...

  • Page 8: Connecting To Access Point Web Configuration Interface

    Configuration  of  the  access  point  is  done  with  any  standard  web  browser.  In  order  to  access  the  web  interface  of  the  access  point,  the  IP  address  of  your  computer  must  be  in  range  of  192.168.2.2  –  192.168.2.254. Refer to the section “Changing the IP Address of a Network Adapter” in the appendix for  details.  2.3.2 Connect to the Intellinet Access Point  You can either connect wirelessly to SSID “Intellinet300NPoE”, or  you connect via a wired network connection. In either case make  sure that the IP address is set up correctly as per section 2.3.1. ...

  • Page 9: Configuration Options

    High-Power Ceiling Mount Wireless 300N PoE Access Point  3. Configuration Options  Login to the device management interface        Access to the web interface is provided by the URL http://192.168.2.1. The default user name is ‘root’,  and the default password is ‘1234.’ The administrator menu provides access to the following main  sections:     Status  Provides information about the device status, such as memory usage, error logs, running processes  and real‐time graphs.     System  Access to system settings, administrator password, tools to backup and restore the configuration,  update the firmware, and more.       Network  All  network  related  settings,  wireless  and  wired,  are  controlled  in  this  menu.  Most  of  the  key  configurations are to be done here. ...

  • Page 10: Prerequisites

    High-Power Ceiling Mount Wireless 300N PoE Access Point  Prerequisites  3.2.1 Firmware  The Intellinet High‐Power Ceiling Mount Wireless 300N PoE Access Point model 525800 is based upon the  firmware OpenWRT Barrier Breaker 14.07, with LuCI utilized as the front end. These components are open  source.    About OpenWRT:  OpenWrt is a highly extensible GNU/Linux distribution for embedded devices (typically wireless routers).  Unlike many other distributions for these routers, OpenWrt is built from the ground up to be a full‐featured,  easily modifiable operating system for your router. In practice, this means that you can have all the features  you need with none of the bloat, powered by a Linux kernel that's more recent than most other distributions.  (Excerpt from wiki.openwrt.org)    About LuCI:  This open source project resides at https://github.com/openwrt/luci/wiki. LuCI is an open source front end  and  a  “[…]  collection  of  several  libraries,  applications  and  user  interfaces  with  general  purpose  for  Lua ...

  • Page 11: Status Menu

    High-Power Ceiling Mount Wireless 300N PoE Access Point  Status Menu  3.3.1 Overview  The overview screen provides an at‐a‐glance  overview  of  various  system  parameters.  Most of the parameters are self‐explanatory.      Firmware and Kernel Version:  If  you  ever  need  to  contact  the  Intellinet  technical support, make sure you include the  firmware and kernel version in your message  to the support team.    Load Average:  This parameter indicates the CPU load on the  access point. If you experience slow‐downs  either  when  configuring  the  device,  or ...
  • Page 12 High-Power Ceiling Mount Wireless 300N PoE Access Point  DHCP Leases:    If  you  enable  the  DHCP  server  in  the  Intellinet access point, and network clients  have joined the wireless network, you can  see the list of clients that have obtained an  IP  address  from  the  access  point  here.  Next tgo the host name you can see the IP  address,  MAC  address,  and  also  the  remaining  lease  time,  which  indicates ...

  • Page 13: System And Kernel Log

    High-Power Ceiling Mount Wireless 300N PoE Access Point  3.3.2 System and Kernel Log  The Intellinet access point provides to very detailed logs, which can be useful in case you ever need to  contact the technical support department.t  3.3.3 Processes  This screen shows a complete list of all  running  processes  on  the  Intellinet  access  point. This  list  can  be  useful  if  you  need  to  examine  performance  slow‐downs, which may be caused by  a  higher  CPU  load.  Each  process  is  shown with its current CPU usage (%) ...

  • Page 14: Realtime Graphs

    Note:  Under  normal  circumstances  there  is  no  need  to  end,  terminate  or  kill  a  process.  All  of  these  processes server a specific purpose, and shutting down processes can bring down the entire system. In that  case a power cycle of the access point may become unavoidable.      3.3.4 Realtime Graphs  The Intellinet access point provides you with detailed runtime data about the CPU load, traffic, wireless  signal quality and the amount of connections.                                   ...

  • Page 15: System Menu

        Enable  the  NTP  client  to  activate  this  feature.  When  activated,  the  Intellinet  access  point  will  provide  you  with a list of four possible NTP servers. These are good  choices in general.    The  option  “Provide  NTP  server”  can  be  activated,  to  turn the Intellinet access point into an NTP relay SERVER.  That  means,  it’ll  forward  NTP  requests  from  clients  in ...

  • Page 16: Administration (Changing Of Administrator Password)

    High-Power Ceiling Mount Wireless 300N PoE Access Point  System log buffer size:    The default value is 16 kiB (kibibyte, or kilobyte).  Once that buffer is used up, the log will be  overwritten. You can assign a larger value here, but  be mindful of the total available memory of your  system.      External system log server:  Syslog is a client/server protocol. The Syslog  sender (the access point) sends a small (less than  1KB) textual message to the Syslog server. Enter  the IP address of your Syslog server here.    External system log server port:  The standard port for Syslog servers is 514. You can make adjustments to that value here, if necessary.    Log Output level:  You can define, how much information you want to include in the log file. “Debug” creates messages  about virtually everything that is going on whereas “Emergency” only logs messages of the utmost  importance.    Cron Log Level:  This parameter controls the log level for the kernel log.        3.4.2 Administration (Changing of Administrator Password)    On this page you can change the  administrator password for the web ...

  • Page 17: Backup, Hardware Reset And Firmware Upgrade

    High-Power Ceiling Mount Wireless 300N PoE Access Point  3.4.3 Backup, Hardware Reset and Firmware Upgrade  3.4.3.1 Backup / Restore  This page enables you to save the access point’s current settings as a file to your local computer, and also  restore the access point to previously saved settings.      Backup:  1.    2.        Restore:  1.    2.        3.4.3.2 Factory Reset:  In order to set back the Intellinet access point to the factory default settings, you need to click on the  “perform reset“ button, and then confirm the second question by clicking “OK”.                           ...

  • Page 18: Reboot

    High-Power Ceiling Mount Wireless 300N PoE Access Point      3.4.3.3 Firmware Upgrade:  This function allows updating the system firmware to a more recent version. Updated firmware versions  can offer increased performance and security, as well as bug fixes. You can download the latest firmware  from the Intellinet website at www.intellinetnetwork.com/search?q=525800.      Keep Settings: Activate this option if you want to keep the current system configuration of your access  point. If you uncheck this option, the access point will perform a reset to factry default values after the  firmware upgrade.    Image: Click “Browse …” to select the firmware file on your hard drive.  Flash Image: Click here to begin the firmware upgrade process.    Note: Installing an incorrect firmware file, or interrupting the firmware upgrade process, i.e., by  disconnecting the access point from power or the network, can lead to the destruction of the access  point. PROCEED WITH CAUTION.    3.4.4 Reboot  In order to reboot the access point without physically disconnecting it from the power source, you can  use this function. A reboot may be necessary from time to time in order to free up system resources, such  as memory.                                 ...

  • Page 19: Network Menu

          Above: Interface Statistics       Clicking the “Edit” button opens a new screen, which is divided into four screens.        General Setup:  The most important feature here is the protocol selection. You will either set this to “Static address”,  which is the default value, or to “DHCP client”. All other options don’t apply to the Intellinet access point.    DHCP client:    If you want the Intellinet access point to receive its IP  information from a DHCP server in your network, i.e., a  router, then you can enable this option. With this option enabled, the IP address of the Intellinet access  point will depend on the DHCP server in your network. You will need to check with the DHCP server log in  order to find out which IP address the Intellinet access point can be reached at.                                   ...
  • Page 20     You can also set up the IPv6 address, in case you run an  IPv6 address scheme in your local network. Set the IPv6 assignment length, i.e., 64 and the prefix (hint).    All other options (IPv4 broadcast, custom DNS servers, etc.) do not apply.        Advanced Settings:  Largely irrelevant to the Intellinet Access Point, however you do want to make sure that the “bring up on  boot” option is activated.        Physical Settings:  Under normal circumstances there is no need to make any adjustments here. Above shows the default  configuration of the Intellinet access point.        Bridge interfaces: Activate this option and the interfaces selected below will be able to communicate with  each other (i.e., “eth0” and “Intellinet300NPoE”. Normally, this is what you would want.                                   ...
  • Page 21 High-Power Ceiling Mount Wireless 300N PoE Access Point  Enable STP: The Spanning Tree Protocol (STP) is a network protocol that ensures a loop‐free topology for  Ethernet networks. The basic function of STP is to prevent bridge loops and the broadcast radiation that  results from them. Even if you don’t think you will be running into a situation where loops may be created  in your network, activating this option is still considered best practice.    Interface: This are the interfaces of your Intellinet access point. By default you will only see the two  “physical” interfaces, which are the LAN port eth0 and the Wi‐Fi    radio “Intellinet300NPoE”. If you have  added other interfaces, they, too, will show up in this section.      The Firewall Settings do not apply to the function of the Intellinet access point. The default setting is  “lan”.      The Dynamic Host Configuration Protocol (DHCP) is a standardized network protocol used on Internet  Protocol (IP) networks for dynamically distributing network configuration parameters, such as IP  addresses for interfaces and services. With DHCP, computers request IP addresses and networking  parameters automatically from a DHCP server, reducing the need for a network administrator or a user to  configure these settings manually. The most common example of a DHCP server is a router, which  connects local network clients to the Internet.    Ignore interface: Enable or disable this option to activate or deactivate the DHCP service for the interface.      If you enable DHCP, then you need to provide three additional parameters:    1. Start:    What is the lowest IP address of the block of IP addresses the DHCP will hand out.   ...
  • Page 22 High-Power Ceiling Mount Wireless 300N PoE Access Point  2. Limit  How many IP addresses are being handed out by the DHCP server.    3. Lease Time  Specify the lease time for each of the IP addresses given out to network clients. Possible values range  from “2m” (two minutes) to a very high number of hours, for example “8760h”, which is as much as one  year.    Example: If you want to set up the Intellinet access point to act as a DHCP server and provide IP addresses  for clients in range of 192.168.2.180 – 192.168.2.200, which are valid for one week, then you would set  up the parameters as shown below:            The advanced settings for the DHCP server are best to be left alone, unless you know exactly what you are  doing.    Parameter  Description  Dynamic DHCP  Dynamically allocate DHCP addresses for clients. If disabled, only clients with  static leases will be served. A static lease, also referre3d to as static DHCP, is  the process, where a certain IP address is reserved for a certain network client  by means of assigning the IP address to that client’s MAC address.  Force  Force DHCP on this network even if another server is detected.  IPv4‐Netmask  If specified, the Intellinet access point will provide this network mask to all  clients. Normally it is calculated from the subnet that is served, but this  option, when activated, overrides the netmask sent to clients. ...
  • Page 23 Set to disabled, relay, server or hybrid mode.  NDP‐Proxy  Set to disabled, relay, server or hybrid mode.  Announced DNS  DNS servers to be announced to clients.  servers  Announced DNS  DNS domains to be announced to clients.  domains      Before we move on, let’s take a look at the remaining actions on the interface settings page:      Connect: Clicking this button will re‐initialize the interface.    Stop: Clicking this button will shut down that interface. Be careful not to shut down the interface, which  you use in order to access the configuration menu, or else …    Edit: Discussed on preceding pages at length.    Delete: Completely removed the interface from the Intellinet access point configuration. Be careful not to  delete the interface, which you use in order to access the configuration menu, or else … see above.                                   ...

  • Page 24: Wi-Fi

    High-Power Ceiling Mount Wireless 300N PoE Access Point    3.5.2 Wi‐Fi    This section deals with the wireless function of the Intellinet access point. The image below shows the  default state of the wireless settings. On the following pages we are going to discuss some core settings of  the wireless interface. More specific tasks related to the wireless configuration are covered in the HOW  TO section of this user guide.        These two options are used to connect the Intellinet access point with another wireless network, or to  add another wireless SSID to the existing configuration. You can find more information in the HOW TO  section of this user guide.        All clients that are currently connected to the Intellinet wireless access point are listed here. The SSID  identifies to which SSID the station is connected. When you have a setup with multiple SSIDs, the SSID  information will be helpful as it allows you to quickly ascertain to which wireless network a certain client  is connected to. The other information about the given is pretty self‐explanatory.            Disable: If you want to disable wireless service, you can click on this button. A security message (below)  will remind you about the possible implications of this action.         ...
  • Page 25 3.5.2.1 Device Configuration ‐ General Setup:    Parameter  Description  Status  All information about the current wireless configuration at a glance. Note that  if no wireless connection has been established by any WLAN client, the signal  strength will be indicated as 0 dBm, and the Bitrate will show as 0.0 Mbit/s.  once connections are made, these numbers will change.    Disable button  You can disable the wireless function by clicking this button. This is very much  the same as the disable function described on the previous page, but when  you click the disable button here, there will not be any warning message for  you to confirm. So proceed with caution, or you might accidentally disable Wi‐ Fi    service for all your users.  Channel  Wireless channels EU (ETSI): 1‐13, U.S. (FCC): 1‐11.    Set the channel to a value that puts this wireless network at least four  channels apart from an existing wireless network that might be in close  proximity. For example, if another 2.4 GHz wireless network in range is set to  channel 2, then it’d be best to set your Intellinet access point to channel 6 or  higher.                           ...
  • Page 26 High-Power Ceiling Mount Wireless 300N PoE Access Point  Transmit Power  With this parameter you can control how strong the wireless signal is that the  Intellinet access sends out. If you want to maximize wireless signal range and  performance, you want to set this value to the highest setting, however there  might be situations where you want to reduce the signal strength, because  you do not want your Wi‐Fi    signal to travel too far.    There are two variants of the Intellinet access point. The EU (ETSI) version  provides a maximum power output of 17 dBm, which in combination with the  3 dBi internal antenna equates to 20 dBm EIRP power. The US version (FCC) of  the Intellinet access point provides up to 27 dBm output power for a total  EIRP power output of 30 dBm.      3.5.2.2 Device Configuration – Advanced Settings    Parameter  Description  Band  Set to 2.4 GHz for wireless IEEE 802.11g and N devices. This value cannot be  changed.  HT mode (802.11n)  HT stands for high throughput. The IEEE 802.11n standard knows two HT  modes, HT20 and HT40. The number references the width of the channel  used by the access point. Possible values are disabled, 20 MHz, and 40 MHz.      Disabled: This disables wireless N connections. The fastest link speed  achievable is 56 Mbps (Wireless G). ...
  • Page 27 High-Power Ceiling Mount Wireless 300N PoE Access Point  Force 40MHz mode  When you activate the 40 MHz HT mode, this option appears.    If this option is deactivated, you run the Intellinet access point in the proper  20/40 MHz coexist model.  When activated, the access point will always use 40MHz channels even if the  secondary channel overlaps with other wireless networks. Using this option  does not comply with IEEE 802.11n‐2009, and since using 40 MHz can actually  be detrimental to the performance in busy network environments, activating  this open is rarely a good idea.    Distance Optimization  This parameter controls the sensitivity range. When a packet is sent out from  the access point, it waits for an acknowledgement frame from the other end.  The access point will wait for a response until a certain amount of time has  elapsed, called the "ACK timeout". When you enter the maximum distance to  the furthest member of the wireless network, you optimize the ACK timeout  for your network. Enter the value in meters. If you are used to using “feet”,  simply divide the approx. distance by three.  Keep in mind that the higher the ACK timing, the lower the throughput will  be. If the value is set too high, packets could be lost as the access point waits  for the ACK window to timeout. On the other hand, if the ACK value is set too  low, the window could expire too soon and returning packets could be  dropped, also lowering throughput.  Fragmentation  The fragmentation threshold is used to set the maximum packets size that a  Threshold  client will send. The smaller the maximum sizes the better the reliability of  the wireless connection, but the performance is likely to decrease. Possible  values range from 256 to the default value of 2346 (bytes).    So when should you change this value? Only if you need to improve the ...
  • Page 28 High-Power Ceiling Mount Wireless 300N PoE Access Point  3.5.2.3 Interface Configuration – General Setup      Parameter  Description  ESSID  The name of the wireless network.  Mode  Access Point:    Default operation mode, which you will use most of the time. It is used to  connected wireless clients to the wired network. It’s also referred to as the  ‘Master’ mode.    Client:  Also referred to as AP Client, or station mode. Normally the Intellinet device  acts as a full‐fledged wireless access point, however in client mode, things are  different. In client mode, the Intellinet access point does not offer itself as a  wireless access point to wireless clients. Instead it uses its wireless radio to  connect to another wireless network, and any station connected to the LAN  port of the access point can communicate with the wireless network. In client  mode, the Intellinet access point acts as if it were a wireless network adapter.   Access Point (WDS):  WDS stands for wireless distribution system. A wireless distribution system  (WDS) is a system enabling the wireless interconnection of access points in an  IEEE 802.11 network. It allows a wireless network to be expanded using  multiple access points without the traditional requirement for a wired  backbone to link them. The notable advantage of WDS over other solutions is  that it preserves the MAC addresses of client frames across links between  access points. One disadvantage is that the maximum wireless effective ...
  • Page 29 Hide ESSID  Enable or disable the broadcast of the SSID.  WMM Mode  WMM stands for Wi‐Fi Multimedia. WMM prioritizes network traffic in four  categories:    1. Voice    2. Video  3. Best effort (this is the majority of traffic from applications other than video  and voice)  4. Background jobs such as printing, file downloads and other non‐latency  sensitive applications. Simply by activating WMM for the SSIDs of the  Intellinet Access Point you can already achieve a noticeable improvement of  the quality of service.      3.5.2.4 Interface Configuration – Wireless Security    In order to secure access to the wireless network, you can enable encryption. WPA2‐PSK is recommended  as it provides the best security, while WEP should not be used anymore, unless you have some legacy  equipment that does not support WPA or WPA2.    WPA‐PSK and WPA/2‐PSK Mixed Mode can be used, if you have equipment that does not support WPA2‐ PSK, other than that, WPA2‐PSK is the best option.                           ...
  • Page 30 High-Power Ceiling Mount Wireless 300N PoE Access Point          Parameter  Description  Encryption  Select the encryption type you wish to use for the wireless network.  Cipher  In cryptography, a cipher (or cypher) is an algorithm for performing  encryption or decryption. In this case, the cipher is the method used to secure  the wireless key.      The most secure cipher is CCMP (AES). If security matters to you more than  potential problems caused by incompatibilities to older Wi‐Fi    devices, then  you should select “Force CCMP (AES)” mode.      TKIP is designed for hardware which does not support CCMP. It provides  better compatibility at the cost of reduced security.      Auto is the default mode, and for most users, it provides a good compromise  between security and compatibility.  Key  Type in the wireless password you intend to use for your network. Be sure to  type in a secure password, because the best security mechanisms, i.e. WPA2,  mean nothing, if the key you use is too short, too simple, or too generic.    Clicking the ...
  • Page 31 3.5.2.5 Interface Configuration – MAC Filter    The MAC filter option is visible when the mode is set to “Access Point” or “Access Point (WDS)”. A media  access control address (MAC address), also called physical address, is a unique identifier assigned to  network interfaces for communications on the physical network segment. With the Intellinet access point  you can limit or grant access to the wireless network based on the MAC address of the client.      In this mode you grant access to the wireless network for users listed in the field MAC‐List. Any client that  is not listed, will not be able to access the network.    Click    to open up a list of stations that recently connected to the Intellinet access point to quickly add  them to the allow list. Select custom to manually enter a MAC address.  Click    to add a new field for a new MAC address.        On this mode you only enter those MAC addresses that you want to forbid access to your network. Any  other wireless client will be able to connect to the network.                                 ...

  • Page 32: Dhcp And Dns

    High-Power Ceiling Mount Wireless 300N PoE Access Point  3.5.3 DHCP and DNS  This section is only relevant if you are using the access point’s DHCP server, want to configure DNS related  settings and setup TFTP.          3.5.3.1 General Settings / Resolv and Hosts Files  All of these options are for advanced users with good knowledge about the inner workings of TCP/IP in  general, and DNS in particular. Most users are well advised to give this entire section a wide berth.    3.5.3.2 TFTP Settings  OpenWRT uses Dnsmasq as its default DNS forwarder and DHCP server. It is also has a built‐in TFTP server.  Dnsmasq allows you to host the TFTP files on your router. In order to do that, you need to specify the  TFTP root folder, and the name of the network boot image.                                 ...
  • Page 33 High-Power Ceiling Mount Wireless 300N PoE Access Point  3.5.3.3 Advanced Settings  A variety of advanced parameters concerning DNS and DHCP. Under normal circumstances there is no  need to make any changes to any of these parameters, and that includes when running the Intellinet  device as a classic access point, or a wireless repeater.                                     ...
  • Page 34 High-Power Ceiling Mount Wireless 300N PoE Access Point  3.5.3.4 DHCP – Active and Static Leases    This section provides an overview of all clients that are currently connected to the access point and have  obtained an IP address (IPv4 or IPv6). Shown are the host name, the IP address, and MAC address and the  remaining lease time.        Static leases are used to assign fixed IP addresses and symbolic hostnames to DHCP clients. They are also  required for non‐dynamic interface configurations where only hosts with a corresponding lease are  served.      Use the Add Button to add a new lease entry. The MAC‐Address identifies the host, the IPv4‐Address  specifies to the fixed address to use and the Hostname is assigned as symbolic name to the requesting  host.      Click    in order to delete a static lease.                               ...

  • Page 35: Logout

    High-Power Ceiling Mount Wireless 300N PoE Access Point  Logout  When you are done making changes to the configuration, you can end the browser session by clicking on  logout.        After this, you will be re‐directed to the login page of the web admin menu.                                   ...

  • Page 36: How

    High-Power Ceiling Mount Wireless 300N PoE Access Point  4. How To  How to change the IP address of the access point?  The default IP address of the Intellinet access point is 191.168.2.1 with a subnet 255.255.255.0. If you  want to make an adjustment to that IP address, proceed as follows:              You can either make changes to the IPv4 address to assign a different static IP address, or you can change  the IP address from static to DHCP. When set to DHCP, the access point receives its IP address from a  router in your network. To enable DHCP, you need to select “DHCP client” from the drop‐down list, then  click on  .                                     ...

  • Page 37: How To Secure The Wireless Network With A Password

    High-Power Ceiling Mount Wireless 300N PoE Access Point  How to secure the wireless network with a password?  In order to secure the wireless network with a password, proceed as follows:                                The Intellinet access point supports various encryption methods (WEP, WPA and WPA2), the different  cipher types (TKIP or AES) and the wireless key itself, called pre‐shared key.    For maximum security, we recommend using WPA2 with CCMP AES as the cipher. Activating the less  secure “TKIP” instead of “AES”, or “WPA” instead of “WPA2” should only be done, if older wireless clients  experience difficulties connecting to the wireless network. WEP should really only be used if you have  legacy equipment so old it won’t even support WPA encryption.                               ...

  • Page 38: How To Restore Factory Default Settings

    High-Power Ceiling Mount Wireless 300N PoE Access Point    How to restore factory default settings?  There are two ways to reset the Intellinet access point to factory default settings.  4.3.1 Factory Reset via Web Interface                                4.3.2 Factory Reset via Hardware Button  If  the  web  interface  can  no  longer  be  reached,  i.e.,  because  the  administrator  password  was  lost  or ...

  • Page 39: How To Set Up The Access Point As A Wireless Repeater

    High-Power Ceiling Mount Wireless 300N PoE Access Point  How to set up the access point as a wireless repeater?      A wireless repeater (also called wireless range extender) takes an existing signal from a wireless router or  wireless access point and rebroadcasts it to create a second network. The effect is that the range of the  wireless network is increased. The other function of the wireless repeater is that it creates a bridge to  another wireless network for all clients that are connected to the LAN port on the access point. In  summary, there are two functions that the access point needs to do:  1. Create a wireless bridge connection to another wireless network  2. Create a local wireless network for Wi‐Fi clients to connect to.    In order to set up the Intellinet access point as a wireless repeater, you need to perform a series of steps.  We are using an access point that is set to the factory default settings, and we are repeating the signal of  a wireless network with the SSID “WirelessRouter”, which is secured with WPA2 encryption.                                         ...
  • Page 40 High-Power Ceiling Mount Wireless 300N PoE Access Point        Parameter  Description  Replace wireless  Make sure this option is selected when setting up a wireless repeater. You  configuration  want to replace the current Wi‐Fi configuration (Access Point mode) with a  new one (client mode). Later on in the configuration the access point will be  re‐created.  WPA passphrase  Type in the wireless password for the wireless network you are about to  connect to.  Name of the new  This sets the name of the new interface. Recommend leaving “wwan”.  network  Create / Assign  Select “lan”.  firewall‐zone  Click on    to save the settings. Then on the next page, scroll to the bottom and click on  .  Go to Network ‐> WiFi and verify the connection on the wireless overview screen. It should be looking like  this:    This concludes the setup of the wireless bridge connection.                             ...
  • Page 41 Set to Access Point  Network  Uncheck any existing options such as “lan” or “wwan”, and check the option  “create”. Then type in a descriptive name for the new network interface.    Hide ESSID  If you don’t want the Intellinet access point to broadcast the ESSID to nearby  wireless clients, you can enable this option.  WMM Mode  Wireless  Multimedia  Extensions  (WME),  also  known  as  Wi‐Fi  Multimedia  (WMM),  is  a  Wi‐Fi  Alliance  interoperability  certification,  based  on  the  IEEE  802.11e  standard.  It  provides  basic  Quality  of  service  (QoS)  features  to  IEEE ...
  • Page 42 High-Power Ceiling Mount Wireless 300N PoE Access Point        Parameter  Description  Encryption  Set to WPA‐PSK. The other options provide weaker security for your wireless  network and are only recommended if you have equipment that can’t connect  to WPA2‐secured wireless networks.  Cipher  Set to “auto”.  Key  Type in the password for the wireless network. You can, but don’t have to, use  the same wireless password that the wireless network uses, of which you  want to extend the range.    Click    to create the new wireless network.    Verify the wireless setup on the wireless overview screen. It should be looking like this:      SSID “WirelessRouter”, Mode “Client”:  This is the wireless connection to the wireless network, of which you want to extend the range.    SSID “RepeaterWireless”, Mode “Master”  This is the wireless network for Wi‐Fi clients. Wi‐Fi clients can connect to this network, and then  communicate with the wireless router network via the bridge connection (mode ‘client).    Next, open the Network ‐> Interfaces screen.     ...
  • Page 43 High-Power Ceiling Mount Wireless 300N PoE Access Point      The screen should look as follows:      Now we create a new interface – a relay bridge. This interface is going to forward packets from the local  LAN and RPWLAN to the wireless router network via the WWAN.                              Type in “stabridge” for the name of the new interface, and select “Relay bridge” as the protocol. Click on    next.      On the “General Setup” page, activate all three  networks:  (x) RPWLan  (x) lan  (x) wwan    Click ...
  • Page 44 High-Power Ceiling Mount Wireless 300N PoE Access Point  Open the firewall settings and activate the “lan” option.    Click  .      Next, open the firewall menu.      Under “Zones”, click “Edit” for the “lan” zone.    Make sure that these options are activated.    Click  .                                 ...
  • Page 45 High-Power Ceiling Mount Wireless 300N PoE Access Point  Finally, reboot the Intellinet access point.                                This completes the setup of the wireless repeater.      Note: If the administrator menu fails to load after the restart, wait for two minutes, and then manually  reconnect to the web configuration URL at http://192.168.2.1.                                     ...

  • Page 46: How To Set Up The Access Point As An Ap Client

    High-Power Ceiling Mount Wireless 300N PoE Access Point  How to set up the access point as an AP client?  In this operational mode, the access point acts as a bridge between the a station  (or  stations)  that  are  connected  to  the  LAN  port,  and  an  existing  wireless  network. This mode can be used to connect a non‐wireless device to a wireless  network,  for  example,  an  Internet‐ready  TV  that  is  equipped  with  a  physical  network port, but no Wi‐Fi . The function of the AP client mode is quite similar  to  that  of  a  wireless  repeater,  however,  in  AP  client  mode,  the  access  point  (designated ...
  • Page 47 High-Power Ceiling Mount Wireless 300N PoE Access Point  Parameter  Description  Replace wireless  Make sure this option is selected when using the client mode.  configuration  WPA passphrase  Type in the wireless password for the wireless network you are about to  connect to.  Name of the new  This sets the name of the new interface. Recommend leaving “wwan”.  network  Create / Assign  Select “lan”.  firewall‐zone    Click on    to save the settings. Then on the next page, scroll to the bottom and click on  .  If all works well, you will see the following information on the “Device Configuration”:      Note that the signal strength indicator shows a value that is ideally greater than 70%. If it shows 0%, then  something went wrong. Most likely the wireless password was not entered correctly, or does not match  the wireless password of the wireless network you are connecting to. In order to fix that, on the same  screen scroll down until you see the “Interface Configuration” section. Select “Wireless Security”.      There make sure that password matches with  the password of the wireless network.    Click on   ...
  • Page 48 High-Power Ceiling Mount Wireless 300N PoE Access Point  The last step is to create a relay bridge interface that connects the LAN port to the wireless network.  Proceed as follows.                              On the “General Setup” page, activate all three networks:  (x) lan  (x) wwan    Click  .                                 ...
  • Page 49 High-Power Ceiling Mount Wireless 300N PoE Access Point    Activate “lan”, then Click  .                                     ...

  • Page 50: How To Access The Configuration Via Ssh

    High-Power Ceiling Mount Wireless 300N PoE Access Point  How to access the configuration via SSH?  The instructions below are written for Windows systems and are based upon using the free utility PUTTY  from putty.org. The instructions also assume that the Intellinet access point is set to default values as far  as the IP address is concerned, and that your computer has a working network connection to the access  point.      After you have downloaded and installed it, run putty.exe.      Type in the IP address of the access point into the host name field. Verify that the port number is 22 and  the connection type is set to “SSH”. Click ‘Open’ to establish the connection.                                   ...
  • Page 51 High-Power Ceiling Mount Wireless 300N PoE Access Point  Type in ‘root’, then press enter.    Type in ‘1234’ as the password and press enter.        OpenWRT related instructions concerning editing the configuration with PUTTY can be found at  wiki.openwrt.org.                                   ...

  • Page 52: How To Get The Maximum Wi-Fi Performance

    Everything blocks wireless signals to a smaller or larger  extend. Wood, plaster or glass don't interfere much, but brick,  stone, and water (think of that big fish tank or water pipes) can be more problematic.  Among the worst enemies of a wireless signal are ceramic, concrete, metal, and mirrors,  which reflect visible light and radio waves alike.  o Keep the distance between wireless client and access point below 100 feet (30 meter)  o Install the access point on the ceiling for best signal propagation.       Wireless Settings  o Channel Selection: Set the channel to a value that puts this  wireless network at least four channels apart from an existing  wireless network that might be in close proximity. For example,  if another wireless network in range is set to channel 2, then  it’d be best to set your Intellinet access point to channel 6 or  higher. You can set the channel here:          o Output Power:    The Intellinet access point ships with the output power setting at maximum, which means  27 dBm for the US market, and 17 dBm for the ETSI (EU) region. The transmit power  option can be found right underneath the channel parameter (see above). You should  check and make sure that the settings is set to maximum for best signal strength and  coverage.                                     ...
  • Page 53 High-Power Ceiling Mount Wireless 300N PoE Access Point  o Avoid wireless repeater setups:  Repeating a wireless signal in order to increase the range of your wireless network  without running a single network cable, that sounds like a great idea. It’s relatively easy  to set up, and it requires no additional cables to be run.    The primary disadvantage of a wireless repeater setup is that it effectively cuts the  bandwidth in half for any computer that is connected to it. The reason for this is that the  repeater receives the signal, processes the signal, and that takes time, and then  rebroadcasts the signal – and does this in both directions, from the router to the  computer and from the computer to the router.    Other disadvantages:   Compatibility problems between different devices from different vendors using  different chipsets   If the repeater is connected too far away from the access point, the AP Wi‐Fi    signal has already degraded too much, and even if the re‐broadcasted signal  appears strong for the wireless client that connects to the repeater, the  seemingly great connection quality can yield results that are sub optimal.   Not good enough for serious gamers – wireless repeater setups can introduce  additional packet loss to the wireless connection. While wireless connections by  nature as not as robust as wired connections, connecting via a wireless repeater  can compound the problem.      What are the alternatives:  If you need to cover an area that is too large for one access point alone and you want to  maximize the stability and performance of your wireless network, and then the following    setup is going to yield the best results: ...

  • Page 54: Appendix

    High-Power Ceiling Mount Wireless 300N PoE Access Point  5. Appendix  Changing the IP Address of a Network Adapter    The Intellinet access point operates on the IP address 192.168.2.1. For your computer to access the  administrator configuration interface, the IP address of the network adapter in your computer has to be  in the same range; e.g., 192.168.2.50. Refer to the instructions that came with your computer for  information on how to change the IP address on the network adapter in your computer for any operating  system that is not explained in this user manual.    5.1.1 Windows 8    1. If you are using a PC, move the mouse cursor to the bottom or top right corner of the screen and select  the cog icon for Settings. If you are using a tablet, swipe left from the right side of the screen and select  Settings.        2. Click “Control Panel.”      3. Select “Small icons.”                             ...
  • Page 55 High-Power Ceiling Mount Wireless 300N PoE Access Point  4. Open “Network and Sharing Center.”      5. Click “Change adapter settings.”      6. Right‐click your network adapter and select “Properties.”      7. Select “Internet Protocol Version 4” from the list and click “Properties.”      8. Enter the information as shown below, then click “OK” to save the settings.                                 ...

  • Page 56: Windows 7 And 10

    High-Power Ceiling Mount Wireless 300N PoE Access Point  5.1.2 Windows 7 and 10    1. Open the Network and Sharing Center.      2. Click on “Change adapter settings.”      3. Right‐click your network adapter and select “Properties.”    4. Select “Internet Protocol Version 4” from the list and click “Properties.”        5. Enter the information as shown below, then click “OK” to save the settings.                                       ...

  • Page 57: Windows Xp

    High-Power Ceiling Mount Wireless 300N PoE Access Point  5.1.3 Windows XP:    1. Double‐click the “Network Connections” icon in the control panel.        2. Right‐click the connection (e.g., Local Area Connection) and select “Properties.”    3. Select “Internet Protocol (TCP/IP)” from the list and click “Properties.”      4. Enter the information as shown below, then click “OK” to save the settings.                                     ...

  • Page 58: Mac Os X

    High-Power Ceiling Mount Wireless 300N PoE Access Point  5.1.4 Mac OS X    1. Open the System Preferences page.    2. In the Internet & Network section, click the Network icon.        3. Select either Built‐in Ethernet or AirPort, depending on how you connect to the wireless access point,  then click “Configure… .”        4. Set the value for Configure IPv4 to “Manually” and enter 192.168.2.50 in the IP Address field. Click “Apply  Now” (not shown in screen shot) to save the settings.                                     ...

  • Page 59: Technical Specifications

    High-Power Ceiling Mount Wireless 300N PoE Access Point  Technical Specifications  Specification  ROM  RAM  4/8/16M  DDR1: 16/32/64M  IEEE  802.11n,  IEEE  802.11g,  IEEE  802.11b,  IEEE  802.3,  IEEE  Standards  802.3u, IEEE 802.3af    1‐Port  10/100  RJ45  Ethernet  interface,  support  the  802.3af  Interface Type  standard  11b: 27dbm（max）    RF Power  11g: 24dbm（max）  11n: 23dbm（max） ...

  • Page 60: Gnu General Public License

    High-Power Ceiling Mount Wireless 300N PoE Access Point  GNU General Public License                GNU GENERAL PUBLIC LICENSE                    Version 2, June 1991      Copyright (C) 1989, 1991 Free Software Foundation, Inc.            59 Temple Place, Suite 330, Boston, MA    02111‐1307    USA   ...

  • Page 61: Warranty  6

    High-Power Ceiling Mount Wireless 300N PoE Access Point  proprietary.    To prevent this, we have made it clear that any patent must be licensed for everyone's free  use or not licensed at all.    The precise terms and conditions for copying, distribution and modification follow.                  GNU GENERAL PUBLIC LICENSE        TERMS AND CONDITIONS FOR COPYING, DISTRIBUTION AND MODIFICATION        0. This License applies to any program or other work which contains a notice placed by the copyright  holder saying it may be distributed under the terms of this General Public License.    The "Program", below,  refers to any such program or work, and a "work based on the Program" means either the Program or any  derivative work under copyright law: that is to say, a work containing the Program or a portion of it, either  verbatim  or  with  modifications  and/or  translated  into  another  language.    (Hereinafter,  translation  is  included without limitation in the term "modification".) ...
  • Page 62 High-Power Ceiling Mount Wireless 300N PoE Access Point      License.    (Exception: if the Program itself is interactive but          does not normally print such an announcement, your work based on          the Program is not required to print an announcement.)    These requirements apply to the modified work as a whole.    If identifiable sections of that work are not  derived  from  the  Program,  and  can  be  reasonably  considered  independent  and  separate  works  in  themselves, then this License, and its terms, do not apply to those sections when you distribute them as ...
  • Page 63 High-Power Ceiling Mount Wireless 300N PoE Access Point  is normally distributed (in either source or binary form) with the major components (compiler, kernel, and  so on) of the operating system on which the executable runs, unless that component  itself accompanies the executable.    If distribution of executable or object code is made by offering access to copy from a designated place, then  offering equivalent access to copy the source code from the same place counts as distribution of the source  code, even though third parties are not compelled to copy the source along with the object code.        4. You may not copy, modify, sublicense, or distribute the Program except as expressly provided under  this License.    Any attempt otherwise to copy, modify, sublicense or distribute the Program is void, and will  automatically terminate your rights under this License. However, parties who have received copies, or rights,  from you under this License will not have their licenses terminated so long as such parties remain in full  compliance.        5. You are not required to accept this License, since you have not signed it.    However, nothing else grants  you permission to modify or distribute the Program or its derivative works.    These actions are prohibited  by law if you do not accept this License.    Therefore, by modifying or distributing the Program (or any work  based  on  the  Program),  you  indicate  your  acceptance  of  this  License  to  do  so,  and  all  its  terms  and  conditions for copying, distributing or modifying the Program or works based on it. ...
  • Page 64 High-Power Ceiling Mount Wireless 300N PoE Access Point    This section is intended to make thoroughly clear what is believed to be a consequence of the rest of this  License.        8. If the distribution and/or use of the Program is restricted in certain countries either by patents or by  copyrighted interfaces, the original copyright holder who places the Program under this License may add  an explicit geographical distribution limitation excluding those countries, so that distribution is permitted  only in or among countries not thus excluded.    In such case, this License incorporates the limitation as if  written in the body of this License.        9. The Free Software Foundation may publish revised and/or new versions of the General Public License  from time to time.    Such new versions will be similar in spirit to the present version, but may differ in  detail to address new problems or concerns.    Each version is given a distinguishing version number.    If the Program specifies a version number of this  License  which  applies  to  it  and  "any  later  version",  you  have  the  option  of  following  the  terms  and  conditions either of that version or of any later version published by the Free Software Foundation. ...

  • Page 65: Warranty
