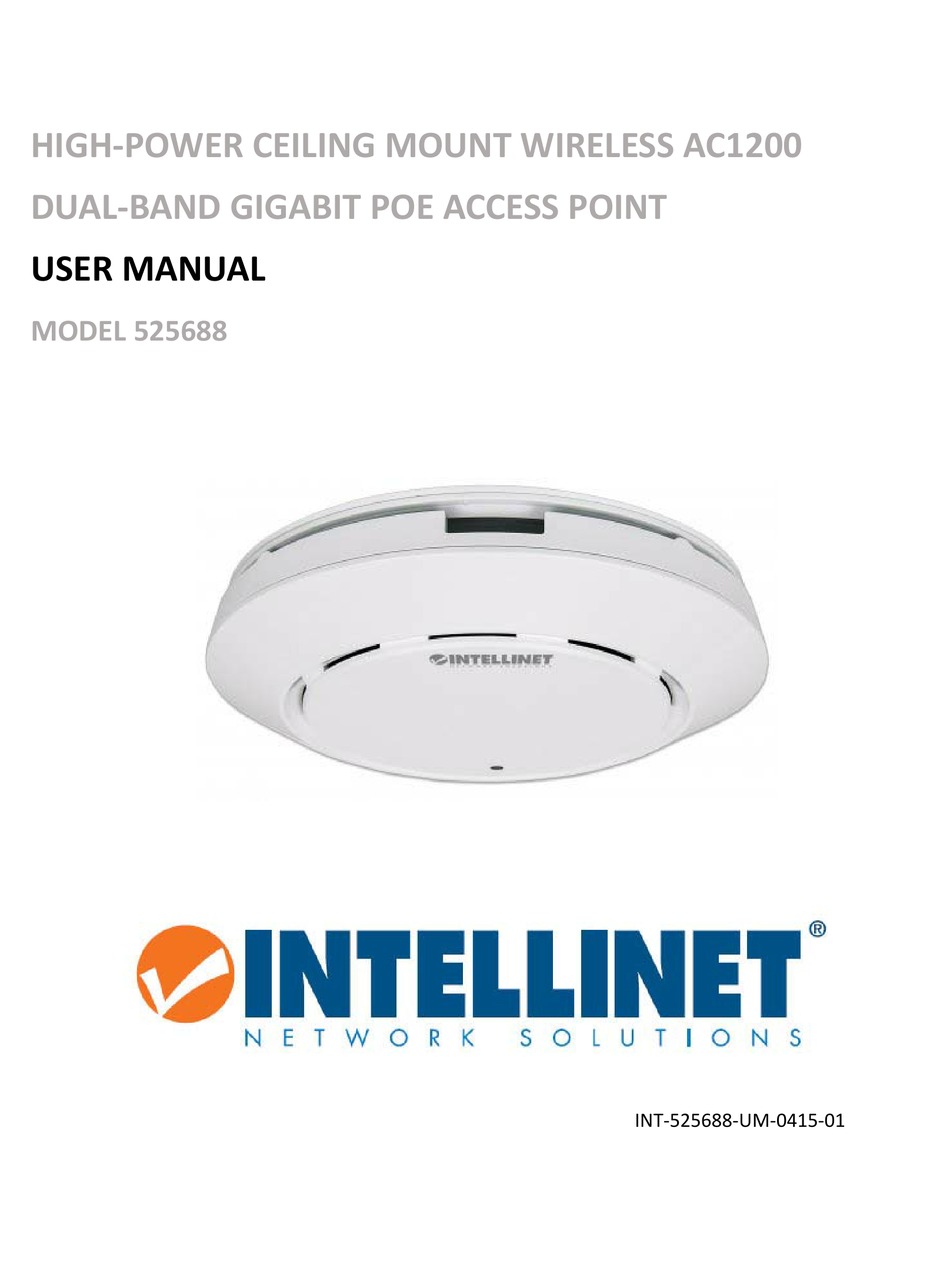

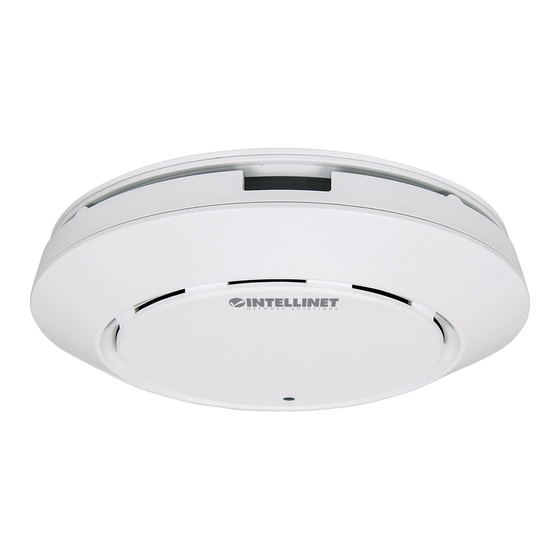

HIGH‐POWER CEILING MOUNT WIRELESS AC1200
DUAL‐BAND GIGABIT POE ACCESS POINT
USER MANUAL
MODEL 525688



 EW‐
7679WAUser Manual
05‐2014 / v1.












INT‐525688‐UM‐0415‐01
