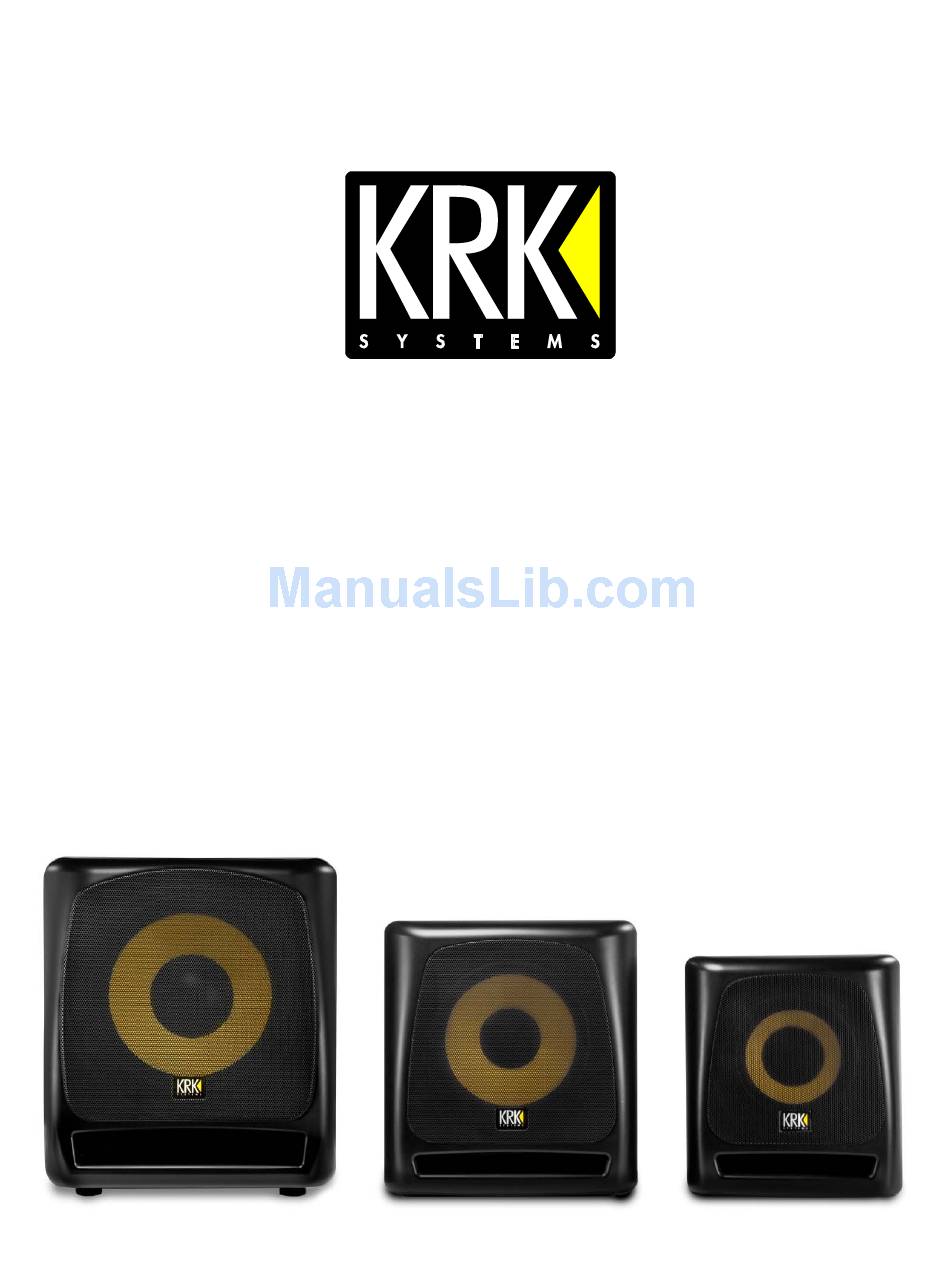

- Page 1 8S/10S/12S STUDIO SUBWOOFER USER MANUAL (English) SUBWOOFER DE STUDIO GUIDE D’UTILISATION (Francais) MANUAL DE USUARIO DEL ALTAVOZ DE GRAVES (Espanol) STUDIOSUBWOOFER BEDIENUNGSANLEITUNG (Deutsch) ...
- Page 2 with care. Quick stops, excessive force, and uneven surfaces THE EQUIPMENT MUST BE CONNECTED TO AN EARTHED MAINS SOCKET‐ may cause the product and cart combination to overturn. OUTLET. 10. Ventilation ‐ Slots and openings in the cabinet are provided for ventilation to ensure reliable operation of the CAUTION REGARDING PLACEMENT product and to protect it from overheating. These openings must not be To maintain proper ventilation, be sure to leave a space around the unit blocked or covered. The openings should never be blocked by placing the (from the largest outer dimensions including projections) than is equal to, or product on a bed, sofa, rug, or other similar surface. This product should not greater than shown below. be placed in a built‐in installation such as a bookcase or rack unless proper Top, Bottom, Front, Rear, Left, Right Sides: 10 cm ventilation is provided or the manufacturer’s instructions have been adhered CAUTION to. Changes or modifications to this equipment not expressly approved by KRK 11. Power Sources ‐ This product should be operated only from the type of SYSTEMS for compliance could void the user’s authority to operate this power source indicated on the marking label and connected to a MAINS equipment. socket outlet with a protective earthing connection. If you are not sure of the CAUTION type of power supply to your home, consult your product dealer or local To prevent electric shock, match wide blade of plug to wide slot, fully insert. power company. CAUTION 12. Power‐Cord Protection ‐ Power‐supply cords should be routed so that Marking and rating plate can be found at the rear panel of the apparatus. they are not likely to be walked on or pinched by items placed upon or WARNING against them, paying particular attention to cords at plugs, convenience To reduce the risk of fire or electric shock, do not expose this apparatus to receptacles, and the point where they exit from the product. rain or moisture. 13. Mains Plug ‐ Where the mains plug or an appliance coupler is used as the ...
-
Page 3: Connecting Your System
KRK subwoofers include a built-in crossover and amplifier so you only need the appropriate cables to connect one into your existing system. First, you’ll need to connect a pair of cables from the stereo outputs of your audio source to the left and right RCA, XLR or ¼”... - Page 4 8S/10S/12S SYSTEM CONTROLS Before installing and connecting your KRK studio subwoofer, please read the description for each System Control so you are familiar with their use. 1 2 3 4 6 ...
- Page 5 8S/10S/12S BACK PANEL CONTROLS [1] VOLUME The VOLUME knob controls the overall volume of the subwoofer. KRK recommends setting the VOLUME to the MIN position when first connecting the subwoofer to your studio monitors. Next gradually raise the VOLUME to a reasonable level to prevent damage to your hearing. You will also need to adjust the level of your studio monitors to make sure the levels match properly [2] CROSSOVER The KRK 8s/10s/12s studio subwoofers each have a built‐in CROSSOVER with four crossover frequency settings to choose from. Since studio subwoofers are designed to be used with a variety of nearfield monitors, you will need to determine which setting is right for your room and application. For use with smaller monitors, KRK recommends starting with the highest frequency setting and adjusting to a lower setting as needed. For larger monitors, you may need to use the third or fourth position to find the ideal setting. [3] INPUT SENSITIVITY The INPUT SENSITIVITY control on your KRK 8s/10s/12s studio subwoofer has two options: NOMINAL and HIGH. These settings are designed to compensate for the differences in audio sources that can be connected to an 8s/10s/12s studio subwoofer. The NOMINAL setting works well with most studio recording applications while the HIGH setting is useful for connecting to consumer electronics like a stereo receiver. [4] POLARITY Subwoofers are omnidirectional and phase issues may develop related the position of other speakers in your room. Because of this, the KRK 8s/10s/12s studio subwoofers come equipped with a polarity switch that can be set to either 0 or 180 degrees in case a phase situation occurs. [5] STAND‐BY The KRK 8s/10s/12s studio subwoofers come with a power‐saving feature called STANDBY which can be left ON or turned OFF. If the studio subwoofer does not receive sufficient signal after 30 minutes the subwoofer will mute and go into STANDBY mode. To bring the subwoofer out of STANDBY mode just provide enough audio signal to the subwoofer again but make sure to monitor the volume to keep it from being too loud on return. [6] GROUND LIFT Even the best studio environment can be subject to noise due to the variety of equipment that must be connected. Engaging the GROUND LIFT switch helps to reduce or eliminate this noise. [7] UNBALANCED STEREO INPUT & OUTPUT The KRK 8s/10s/12s studio subwoofers come equipped with a stereo pair of unbalanced RCA inputs and outputs. These connections are typically used in home audio and some DJ products. ...
-
Page 6: Power On/Off
[10] SUB & HPF BYPASS (FOOTSWITCH) [Footswitch not included] There may be times where an engineer or producer will want to hear a mix only through their studio monitors without the studio subwoofer engaged. The KRK 8s/10s/12s studio subwoofer comes with an input for connecting an optional momentary footswitch (not included) to control this function. When the switch is activated, the subwoofer will mute and a full‐range signal will be sent through the outputs to the connected studio monitors. [11] POWER/STAND‐BY LIGHT This light is green when the subwoofer is on and will turn orange once it falls into STANDBY mode. [12] POWER ON/OFF The switch for turning ON a KRK 8s/10s/12s studio subwoofer is located on the back panel below the audio inputs, audio outputs, and power/standby control. [13] IEC POWER CONNECTOR A standard IEC‐type AC Inlet Socket is used to provide power to the subwoofer. Be sure to use the power cord that is included with the product and contact your retailer or distributor if it is missing when purchasesd. [14] FUSE HOLDER Under normal operation the fuses should not blow. A blown fuse usually indicates an overload or fault condition. To change the fuse, remove the power cord, pry off the fuse block with a small flathead screwdriver and change the blown fuses. NOTE: If the fuses blow immediately upon power up, this indicates a fault condition and the monitor should be returned to KRK for repair. ... -
Page 7: Subwoofer Placement
SUBWOOFER PLACEMENT The Basics of Subwoofer Placement It is widely accepted that frequencies below 100Hz are generally omnidirectional, which is to say it is almost impossible to detect where they are originating from in any given space. What is less commonly known is that the geometry of objects within a room can greatly affect how the subwoofer will react. Here are some suggestions of things to keep in mind for proper subwoofer placement. -
Page 8: Troubleshooting
If the monitor is still not responding, it should be returned to the dealer where you purchased it or to KRK for servicing. If the subwoofer suddenly stops working... - Page 9 The sound quality changes... Repeat steps in the previous troubleshooting section above before continuing to the next steps. It is possible that the change in sound quality is due to changes in the room or listening position. Low frequencies (bass response) can be increased or reduced by changes such as furniture and/or large equipment placement.
-
Page 10: Warranty
FOR MERCHANDISE PURCHASED FROM AN AUTHORIZED GIBSON PRO AUDIO DISTRIBUTOR OUTSIDE OF THE US, PLEASE CONTACT THE DISTRIBUTOR FROM WHOM YOU PURCHASED YOUR MERCHANDISE FOR TO REGISTER YOUR WARRANTY AND FOR HANDLING AND RESOLUTION OF ALL WARRANTY‐RELATED ISSUES. Gibson Pro Audio Warranty If at any time your Gibson Pro Audio product (which includes Stanton, KRK, or Cerwin Vega! brands) malfunctions as a result of faulty materials or workmanship, Gibson Pro Audio or one of Gibson Pro Audio’s Authorized Service Centers in the US will repair the defect(s) or replace the merchandise, as it deems appropriate at its sole discretion. Warranty Period (from date of Purchase as listed on the Bill of Sale): ... - Page 11 4. Any merchandise that has been damaged by accident, flood, fire, lightening, or other acts of God. 5. Shipping damage of any kind. 6. Any merchandise that has been subjected to extremes of humidity or temperature. 7. Any merchandise that has been purchased from an unauthorized dealer, or upon which unauthorized repair or service has been performed. GIBSON MAKES NO OTHER EXPRESS WARRANTY OF ANY KIND WHATSOEVER. ALL IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, EXCEEDING THE SPECIFIC PROVISIONS OF THIS WARRANTY ARE HEREBY DISCLAIMED AND EXCLUDED FROM THIS WARRANTY. SOME STATES AND/OR COUNTRIES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF IMPLIED WARRANTIES SO THAT THE ABOVE MAY NOT APPLY TO YOU. GIBSON SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT CONSEQUENTIAL, INCIDENTAL OR OTHER SIMILAR DAMAGES SUFFERED ...
-
Page 12: Consignes De Securite
Face supérieure, inférieure, avant, arrière, gauche, droite : 10 cm ATTENTION Tout changement ou toute modification non expressément approuvé par la partie responsable de la conformité de KRK SYSTEMS pourrait annuler l'autorisation accordée à l'usager d'utiliser cet appareil. ATTENTION Pour éviter tout choc électrique, introduisez la lame la plus large de la fiche dans la borne correspondante de la prise et insérez complètement. -
Page 13: Connexion Du Système
Si vous utilisez un répartiteur externe avec votre subwoofer KRK, il faut faire passer votre signal audio par les entrées du répartiteur. Connectez ensuite la sortie basse fréquence au subwoofer KRK et la sortie haute et/ou moyenne fréquence à vos moniteurs de studio. Vous aurez à ajuster les niveaux de votre subwoofer et vos moniteurs de studio pour qu’ils soient cohérents. - Page 14 COMMANDES DES SYSTÈMES 8s/10s/12s Avant d'installer et de connecter votre subwoofer de studio KRK, lisez la section Description de chaque commande système pour vous familiarisez avec son utilisation. 1 2 3 4 6 ...
- Page 15 COMMANDES DU PANNEAU ARRIÈRE 8s/10s/12s [1] VOLUME Le bouton VOLUME permet de régler le volume global du subwoofer. KRK recommande de positionner le bouton volume sur MIN lors de la première connexion du subwoofer à vos moniteurs de studio. Puis augmentez progressivement le volume à un niveau raisonnable pour éviter d'endommager votre ouïe. Vous aurez à ajuster les niveaux sur vos moniteurs de studio pour s’assurer que les niveaux sont cohérents. [2] RÉPARTITEUR Les subwoofers de studio KRK 8s/10s/12s sont équipés d’un répartiteur intégré doté de quatre niveaux de fréquence. Le répartiteur est le point où les fréquences audio sont réparties entre votre subwoofer et les moniteurs de studio de manière à produire les meilleures performances. Les basses fréquences inférieures à celles du répartiteur sont envoyées vers le subwoofer alors que les hautes/moyennes fréquences sont envoyées via les sorties choisies vers vos moniteurs de studio. KRK offre quatre choix pour vous permettre de trouver le bon réglage qui correspond à votre chambre et utilisation. Pour une utilisation avec des petits moniteurs, KRK recommande de commencer avec le niveau de fréquence le plus élevé puis de le réduire progressivement jusqu’à trouver le réglage idéal. Pour des moniteurs plus grands, vous aurez peut‐être à utiliser la troisième ou quatrième position pour trouver le réglage idéal. [3] SENSIBILITÉ D'ENTRÉE Le bouton INPUT SENSITIVITY (sensibilité d'entrée) de votre subwoofer de studio KRK 8s/10s/12s comprend deux réglages : NOMINAL et HIGH. Ces réglages sont destinés à compenser les différences dans les sources audio qui peuvent être connectées à un subwoofer de studio 8s/10s/12s. Le réglage NOMINAL marche très bien avec la plupart des applications d'enregistrement en studio alors que le réglage HIGH marche avec les appareils électroniques tels que les récepteurs stéréo. [4] POLARITÉ Les subwoofers sont omnidirectionnels et les problèmes de phase qui peuvent apparaître sont dus à l’emplacement d’autres haut‐parleurs dans votre chambre. C’est pour cela que les subwoofers de studio KRK 8s/10s/12s sont équipés d'un commutateur de polarité pouvant être positionné sur 0 ou 180 degrés lorsqu'une annulation de phase se produit. [5] VEILLE Les subwoofers de studio KRK 8s/10s/12s comprennent une fonction d'économie d'énergie appelée STANDBY (veille) qui peut être activée (ON) ou désactivée (OFF). Si pendant 30 minutes le subwoofer de studio ne reçoit pas de signal significatif, il passe en mode veille. Il suffit d’envoyer un signal audio suffisant aux entrées du subwoofer pour l’activer. Veillez à ce que le volume ne soit pas trop fort. ...
-
Page 16: Interrupteur Marche/Arrêt
Les signaux de cette sortie sont automatiquement soumis au filtrage passe‐haut pour ne laisser passer que des fréquences supérieures à celle du répartiteur. [9] SORTIES TRS ET XLR SYMÉTRIQUES Les subwoofers de studio KRK 8s/10s/12s sont équipés de deux sorties TRS et XLR stéréo symétriques. Ces sorties permettent de connecter votre subwoofer à des moniteurs de studio de proximité. REMARQUE : Les signaux de cette sortie sont automatiquement soumis au filtrage passe‐haut pour ne laisser passer que des fréquences supérieures à celle du répartiteur. [10] SUBWOOFER/FILTRE PASSE‐HAUT (INTERRUPTEUR AU PIED) [interrupteur au pied non inclus] Les subwoofers de studio KRK 8s/10s/12s sont équipés d'un témoin sur la face avant qui s’allume en blanc lorsque le subwoofer est activé. Parfois un ingénieur ou producteur voudrait entendre un mixage à gamme complète via leurs moniteurs de studio sans le subwoofer de studio connecté, c’est pour cela que chaque subwoofer de studio KRK 8s/10s/12s est équipé d’une entrée pour la connexion d'un mécanisme de verrouillage ou interrupteur au pied (non inclus) pour contrôler cette fonction. Lorsque l’interrupteur au pied est activé, le témoin avant s’allume en jaune orangé, le son du subwoofer sera coupé, et un signal pleine gamme sera envoyé à travers les sorties vers les moniteurs de studio connectés. [11] TÉMOIN POWER/STAND‐BY (Fonctionnement/Veille) Ce témoin est allumé en vert lorsque le subwoofer est activé et devient orange en mode veille. [12] INTERRUPTEUR MARCHE/ARRÊT L'interrupteur d’alimentation d'un subwoofer de studio KRK 8s/10s/12s se trouve sur le panneau arrière en dessous des entrées/sorties audio et du témoin POWER/STAND‐BY. [13] PRISE D’ALIMENTATION IEC Une prise de courant IEC standard est utilisée pour alimenter le subwoofer. Veillez à utiliser le cordon d'alimentation ... - Page 17 EMPLACEMENT DU SUBWOOFER Les bases de l'emplacement d'un subwoofer Il est largement admis que les fréquences inférieures à 100Hz sont généralement omnidirectionnelles, ce qui veut dire qu'il est presque impossible de détecter leurs origines dans un espace donné. Ce qui est moins connu est que la géométrie des objets dans une pièce peut considérablement affecter la réaction d'un subwoofer. Voici quelques suggestions à...
- Page 18 Vérifiez si le témoin d'alimentation est allumé. Le témoin d'alimentation se trouve souvent sur le panneau avant des moniteurs et le panneau arrière des subwoofers. Le témoin d'alimentation se trouve dans le triangle contenu dans le logo "KRK". Si le témoin d'alimentation n'est pas allumé, positionnez l'interrupteur d'alimentation sur OFF (hors tension) et vérifiez les fusibles secteur.
- Page 19 Les changements de qualité sonore ... Répétez les étapes de la section précédente de dépannage avant de continuer avec les étapes suivantes. Il est possible que le changement dans la qualité sonore soit dû aux changements des pièces ou la position d'écoute. Les basses fréquences (réponse des basses) peuvent être augmentées ou réduites par des changements tels que des meubles et/ou l'emplacement de grands équipements.
- Page 20 GARANTIE Nous vous remercions d'avoir choisi l'un des produits KRK Systems (Membre de la famille des marques Gibson). Votre satisfaction est extrêmement importante pour nous. Nous sommes fiers d'être derrière la qualité de notre travail et nous apprécions que vous mettiez votre confiance en nous.
- Page 21 Parte superior, parte inferior, parte frontal, parte posterior, laterales izquierdo y derecho: 10 cm PRECAUCIÓN Los cambios o modificaciones a este equipo que no hayan sido aprobados expresamente por KRK SYSTEMS para su cumplimiento pueden anular la autoridad del usuario para poner en funcionamiento este equipo. PRECAUCIÓN Para evitar descargas eléctricas, haga que la patilla ancha del enchufe se corresponda con la ranura ancha, totalmente insertada.
-
Page 22: Conexión Del Sistema
SENSIBILIDAD DE ENTRADA a HIGH, en caso de que no obtenga suficiente volumen desde el altavoz de graves. Si decide usar un filtro de corte externo con su altavoz de graves KRK, dirija la señal de audio hacia las entradas del filtro de corte. A continuación, conecte la salida de baja frecuencia al altavoz de graves KRK y las salidas de alta y/o media frecuencia a sus altavoces de estudio. - Page 23 CONTROLES DEL SISTEMA 8s/10s/12s Antes de instalar y conectar su altavoz de graves KRK, lea detenidamente la descripción de todos los Controles del Sistema para familiarizarse con su uso. 1 2 3 4 6 ...
- Page 24 CONTROLES DEL PANEL POSTERIOR 8s/10s/12s [15] VOLUMEN El control de VOLUMEN controla el volumen general del altavoz de graves. KRK recomienda ajustar el VOLUMEN a la posición MIN cuando conecte por primera vez el altavoz de graves a sus altavoces de estudio. A continuación, suba gradualmente el VOLUMEN a un nivel razonable para evitar daños en los oídos. También tendrá que ajustar en nivel de sus altavoces de estudio para asegurarse de que los niveles coinciden correctamente [16] FILTRO DE CORTE El altavoz de bajo KRK 8s/10s/12s tiene una FILTRO DE CORTE integrado que permite seleccionar cuatro ajustes de frecuencia de corte. El ajuste de frecuencia de corte es el punto en el que las frecuencias de audio se separan entre el altavoz de graves y los altavoces de estudio, para que suenen juntas de la mejor manera posible. Las bajas frecuencias situadas por debajo del ajuste de frecuencia de corte se envían al altavoz de graves y las altas/medias frecuencias situadas por encima del ajuste de frecuencia de corte se envían a los altavoces de estudio por las salidas seleccionadas. KRK ofrece cuatro opciones para ayudarle a encontrar el ajuste adecuado para la habitación y aplicación. Para el uso con altavoces más pequeños, KRK recomienda empezar con el ajuste de frecuencia más alto y ajustar a un valor más bajo, según sea necesario. Para altavoces más grandes, tendrá que usar la tercera o cuarta posición para encontrar el ajuste ideal. [17] SENSIBILIDAD DE ENTRADA El control de SENSIBILIDAD DE ENTRADA (INPUT SENSITIVITY) del altavoz de graves KRK 8s/10s/12s tiene dos opciones: NOMINAL y HIGH. Estos ajustes están diseñados para compensar las diferencias en las fuentes de audio que pueden conectarse al altavoz de graves 8s/10s/12s. El ajuste NOMINAL funciona bien en la mayoría de aplicaciones de grabación, mientras que el ajuste HIGH es útil para conectar productos electrónicos como un receptor estéreo. [18] POLARIDAD Los altavoces de graves son omnidireccionales y pueden surgir problemas de fase relacionados con la posición de los altavoces en la habitación. Por esta razón, los altavoces de graves KRK 8s/10s/12s vienen equipados con un interruptor de polaridad que puede ajustarse a 0 o 180 grados en caso de que se produzca una cancelación de fase. [19] STANDBY Los altavoces de graves KRK 8s/10s/12s incorporan una función de ahorro de energía llamada STANDBY que puede dejarse activada (ON) o puede desactivarse (OFF). Si el altavoz de graves no recibe ninguna señal durante 30 minutos, se silenciará y entrará en modo STANDBY. Para salir de modo STANDBY, tan solo es necesario enviar una señal de audio a las entradas del altavoz de graves. Asegúrese de controlar el volumen para evitar que sea demasiado alto. ...
-
Page 25: Interruptor De Encendido/Apagado
[23] SALIDAS TRS Y XLR BALANCEADAS Los altavoces de graves KRK 8s/10s/12s vienen equipados con pares de salidas TRS y XLR estéreo balanceadas. Estas salidas sirven para conectar el altavoz de graves a un par de altavoces de estudio de proximidad. NOTA: Las señales de estas salidas se sitúan automáticamente por encima del ajuste de frecuencia de CRUCE. [24] SUB & HPF BYPASS (PEDAL) [pedal no incluido] El altavoz de graves KRK 8s/10s/12s está equipado con un pequeño LED blanco que se ilumina cuando el altavoz está encendido. Pueden darse casos en los que el técnico de sonido o productor desee escuchar una mezcla completa solo por los altavoces de estudio con el altavoz de graves desconectado. Por ello, el altavoz de graves KRK 8s/10s/12s incluye una entrada para conectar un seguro opcional o pedal (no incluido) para controlar esta función. Cuando se activa el interruptor, la luz LED delantera se ilumina en ámbar, el altavoz de graves se silenciará y todas las señales se enviarán por las salidas de los altavoces de estudio conectados. [25] LUZ DE ENCENDIDO/STAND‐BY Esta luz se ilumina en verde cuando el altavoz de graves está encendido y cambiará a naranja cuando se active el modo STANDBY. [26] INTERRUPTOR DE ENCENDIDO/APAGADO El interruptor para ENCENDER en altavoz de graves KRK 8s/10s/12s está situado en el panel posterior, debajo de las entradas y salidas de audio y el control de alimentación/standby. [27] CONECTOR DE ALIMENTACIÓN IEC Para proporcionar la alimentación al altavoz de graves se utiliza un receptáculo estándar de conexión de entrada tipo IEC. Asegúrese de utilizar el cable incluido en el producto y póngase en contacto con la tienda o distribuidor si no está cuando lo compre. [28] SOPORTE DE FUSIBLE Los fusibles no deben fundirse durante la operación normal. Un fusible fundido indica usualmente una condición de falla o de sobrecarga. Para cambiar el fusible, retire el cable de alimentación, extraiga el bloque del fusible haciendo palanca con un destornillador pequeño de punta plana y cambie los fusibles fundidos. NOTA: Si los fusibles se funden inmediatamente al alimentar el equipo, esto indica una condición de falla y el monitor debe devolverse a KRK para su reparación. ... - Page 26 COLOCACIÓN DEL ALTAVOZ DE GRAVES Principios básicos para la colocación del altavoz de graves Existe un amplio consenso en que las frecuencias por debajo de 100Hz son generalmente omnidireccionales, lo que significa que es prácticamente imposible detectar donde se originan en un espacio determinado. Lo que es menos conocido es que la geometría de los objetos influye enormemente en la forma de la que reaccionará el altavoz de graves. A continuación encontrará...
- Page 27 Verifique si se ilumina el indicador de encendido. El indicador de encendido se puede encontrar a menudo en el panel frontal de los monitores y en el panel trasero de los subwoofers. La luz de encendido es parte del triángulo que contiene el logo ‘KRK’. Si el indicador de encendido no está iluminado, apague el interruptor de encendido (OFF) y compruebe los fusibles.
- Page 28 Es posible que el cambio en la calidad del sonido sea debido a cambios en la habitación o en la posición de audición. Las bajas frecuencias (respuesta de bajos) pueden verse incrementadas o reducidas por cambios en la posición del mobiliario y/o de equipos grandes. Intente mover los altavoces o el área de audición a una posición diferente, o devuelva la habitación a la situación donde la calidad del sonido era aceptable.
- Page 29 GARANTÍA Gracias por elegir uno de los productos de KRK Systems (una familia de marcas Gibson). Su satisfacción es muy importante para nosotros. Nos sentimos orgullosos de estar detrás de la calidad de nuestro trabajo y apreciamos que confíe en nosotros. Registrar su producto nos ayudará...
- Page 30 Für korrekte Belüftung lassen Sie die folgenden Mindestabstände rings um das Gerät: oben, unten, vorn, hinten, links, rechts: 10 cm. VORSICHT Veränderungen oder Modifizierungen des Geräts, die nicht ausdrücklich von KRK SYSTEMS genehmigt sind, können zum Verlust der Betriebserlaubnis für das System führen. VORSICHT Zur Vermeidung von Stromschlag muss das Gerät an einer geerdeten Steckdose angeschlossen werden.
- Page 31 Sie Ihren KRK-Subwoofer in Betrieb nehmen. Im KRK-Subwoofer sind sowohl Verstärker als auch Crossover (Frequenzweiche) integriert. Sie können deshalb Ihren Subwoofer mit geeigneten Kabeln direkt an Ihr bestehendes System anschließen. Verbinden Sie zuerst mit 2 Audiokabeln den Stereoausgang Ihrer Audioquelle mit dem linken und rechten Cinch-, XLR oder 6,3 mm (¼”) TRS- Eingang Ihres Subwoofers.
- Page 32 8s/10s/12s – SYSTEMSTEUERUNG Bitte lesen Sie vor dem Aufbau und dem Anschluss Ihres KRK-Studiosubwoofers die Beschreibung für jede der Systemsteuerungen für einen sicheren Umgang mit dem Subwoofer durch. 1 2 3 4 6 ...
- Page 33 8s/10s/12s SYSTEMSTEUERUNG UND ANSCHLÜSSE AUF DER GERÄTERÜCKSEITE [29] VOLUME Mit dem Regler VOLUME wird die Gesamtlautstärke des Subwoofers eingestellt. KRK empfiehlt bei Erstanschluss des Subwoofers an Ihre Studiolautsprecher, VOLUME auf die MIN‐Position zu regeln. Erhöhen Sie VOLUME danach schrittweise, um Hörschäden vorzubeugen. Anschließend sind noch die Pegel Ihrer Studiolautsprecher anzupassen. [30] FREQUENZWEICHE Der KRK 8s/10s/12s Studiosubwoofer besitzt eine integrierte CROSSOVER (frequenzweiche) mit 4 einstellbaren Crossover‐Frequenzen. Die Crossover‐Frequenz ist die Frequenz, an der die Audiofrequenz zwischen Ihrem Subwoofer und Ihren Studiolautsprechern aufgeteilt wird und so für beste Klangwiedergabe sorgt. Die tiefen Frequenzen unterhalb der Crossover‐Frequenz werden an den Subwoofer weitergeleitet, während die mittleren und hohen Frequenzen oberhalb der Crossover‐Frequenz an die von Ihnen ausgewählten Ausgängen weitergeleitet werden. Der KRK‐Subwoofer bietet 4 Einstellmöglichkeiten, mit denen Sie die Frequenz auswählen können, die für Ihren Raum und Ihre Anwendung am passendsten ist. KRK empfiehlt bei der Verwendung kleinerer Lautsprecher, mit der höchsten Frequenz zu beginnen und danach je nach Bedarf zu einer tieferen Frequenz zu wechseln. Bei größeren Lautsprechern wird die optimale Einstellung möglicherweise bei Auswahlmöglichkeit 3 oder 4 liegen. [31] EINGANGSEMPFINDLICHKEIT Die Regelung der INPUT SENSITIVITY (Eingangsempfindlichkeit) Ihres KRK 8s/10s/12s Studiosubwoofers besitzt 2 Einstellmöglichkeiten: NOMINAL und HIGH. Diese Einstellung dient dem Ausgleich unterschiedlich starker Signale von Audioquellen, die an den 8s/10s/12s Studiosubwoofer angeschlossen werden können. Die Einstellung NOMINAL ist für die meisten Studioaufnahmeanwendungen geeignet. Die Einstellung HIGH hingegen ist beim Anschluss von Heimelektronik wie beispielsweise einem Stereo‐Receiver sehr hilfreich. [32] POLARITÄT Die Bässe des Subwoofers sind ungerichtet, wodurch unter Umständen Phasenfehler bezüglich der Aufstellung von Lautsprechern im Raum auftreten können. Um einer eventuellen gegenseitigen Phasenaufhebung entgegenwirken zu können, wurde der KRK 8s/10s/12s Studiosubwoofer mit einem Polaritätsschalter ausgestattet, mit dem zwischen 0 und 180 Grad umgeschaltet werden kann. [33] STANDBY Der KRK 8s/10s/12s Studiosubwoofer besitzt die Stromsparfunktion STANDBY, die auf ON (Ein) oder OFF (Aus) geschaltet ...
- Page 34 [36] SYMMETRISCHE (balanced) TRS‐ und XLR‐EINGÄNGE Der KRK 8s/10s/12s Studiosubwoofer besitzt je 2 symmetrische (balanced) TRS‐ und XLR‐Eingänge. Diese Eingänge können für den Anschluss von Audioquellen wie beispielsweise einem Mixer oder eines Audiointerface verwendet werden. HINWEIS: Audiosignale von den Ausgängen dieser Geräte werden automatisch oberhalb der CROSSOVER‐ Frequenz an die Subwoofer‐Ausgänge weitergeleitet. [37] SYMMETRISCHE (balanced) TRS‐ und XLR‐AUSGÄNGE Der KRK 8s/10s/12s Studiosubwoofer besitzt je 2 symmetrische (balanced) TRS‐ und XLR‐Ausgänge. Diese Ausgänge dienen dem Anschluss zweier Nahfeld‐Studiolautsprecher an Ihrem Subwoofer. HINWEIS: Audiosignale von den Ausgängen dieser Geräte werden automatisch oberhalb der CROSSOVER‐Frequenz an die Subwoofer‐Ausgänge weitergeleitet. [38] SUB & HPF BYPASS (FOOTSWITCH) [Fußschalter nicht im Lieferumfang enthalten] Der KRK 8s/10s/12s Studiosubwoofer ist mit einer kleinen weißen LED an der Vorderseite ausgestattet, die bei eingeschaltetem Subwoofer leuchtet. Es kann vorkommen, dass ein Techniker oder ein Produzent den vollständigen Frequenzbereich nur über die Studiolautsprecher ohne Subwoofer wiedergegeben haben möchte. Für diesen Fall besitzt der KRK 8s/10s/12s Studiosubwoofer einen Anschluss für die Steuerung über einen Permanent‐/Momentan‐Fußschalter (nicht im Lieferumfang). Bei aktiviertem Fußschalter wechselt die Farbe der Front‐LED nach Gelb und der Subwoofer wird stummgeschaltet. Das vollständige Signal wird nun über die Ausgänge des Subwoofers an die Studiolautsprecher weitergeleitet. [39] ANZEIGE POWER/STANDBY Bei eingeschaltetem Subwoofer leuchtet diese LED Grün und wechselt nach Orange, wenn sich der Subwoofer im STANDBY‐Modus befindet. [40] EIN/AUS Dieser Schalter zum Ein‐ und Ausschalten des KRK 8s/10s/12s Studiosubwoofers befindet sich auf der Rückseite unterhalb der Audioein‐ und ausgänge und der Power‐/Standby‐Anzeige. [41] IEC‐KALTGERÄTEANSCHLUSS Ein nach IEC normierter AC‐Kaltgeräteeinbaustecker wird für den Anschluss des Subwoofers an das Stromnetz ...
-
Page 35: Aufstellen Des Subwoofers
AUFSTELLEN DES SUBWOOFERS Grundlegendes zum Aufstellen von Subwoofern Allgemein werden Frequenzen unterhalb 100 Hz als ungerichtet angesehen. Ungerichtet bedeutet, dass es nicht möglich ist, den Ursprung festzustellen. Es ist jedoch weniger bekannt, dass sich im Raum befindende Gegenstände auf das Verhalten des Subwoofers auswirken können. Aus diesem Grund folgen einige Ratschläge, die Sie für ein ordnungsgemäßes Aufstellen Ihres Subwoofers beachten sollten. -
Page 36: Garantie
GARANTIE Vielen Dank, dass Sie sich für ein Produkt von KRK Systems (ein Produkt der Gibson-Familie) entschieden haben. Ihre Zufriedenheit ist für uns sehr wichtig. Wir stehen voll und ganz hinter der Qualität unserer Arbeit und freuen uns, dass Sie uns vertrauen. Mit der Registrierung Ihres Geräts gewährleisten Sie, dass Sie stets über unsere neuesten Innovationen informiert sind.
