CONSIGNES DE SÉCURITÉ
SYMBOLE SIGNIFICATION
• DÉBROUISSAILLEUSES : REMPLACEZ LA LAME
ÉMOUSSÉE
AVERTISSEMENT:
son extrémité risquerait de casser à l'usage et causer des
blessures graves.

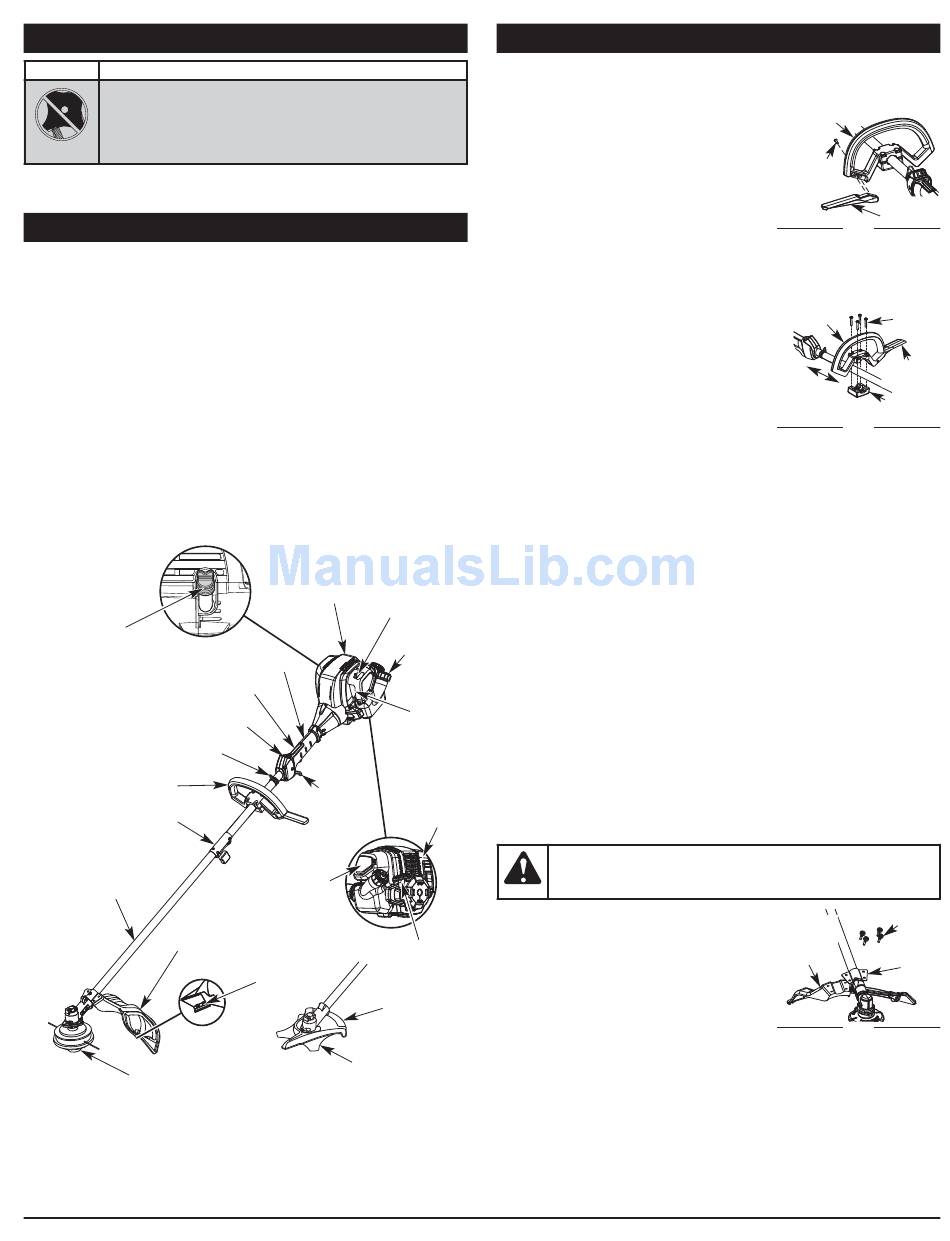

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL

APPLICATIONS
Utilisation comme désherbeuse:
• Coupe d'herbe et de mauvaises herbes légères
• Coupe de bordures
• Tailler autour des arbres, des clôtures, etc.
Utilisation comme débroussailleuse :
• Coupe de mauvaises herbes et broussailles légères de 1,3 cm (1/2") de
diamètre maximum
OUTILS REQUIS :
• Tournevis moyen plat ou tournevis T-20 Torx®
• Gros tournevis plat ou tournevis T-25 Torx
• Tournevis à embout cruciforme
• Tige de blocage
• Clé fermée ou à douille 7/16 po (11 mm)
• Clé fermée ou à douille 1/2 po (12,7 mm)
Bouchon de
remplissage d'huile
Prise de l'arbre
Déverrouilleur de manette des gaz
Commande Marche/Arrêt
Raccord de soutien
Poignée
Rapid-Link™
Corps de l'arbre
d'accessoire de coupe
Tête de coupe
16
N'aiguisez pas la lame de coupe car
Bougie
d'étranglement
Manette
des gaz
Couvercle du
filtre à air
Protecteur
Lame coupante
L'écran de
Lame de coupe
INSTALLER ET AJUSTER LA POIGNÉE
Installer la barre de protection
1. Alignez les deux taquets sur la barre de
protection avec les deux trous de la poignée
(Fig. 1).
2. Enfoncez la barre de protection dans la
poignée jusqu'à ce qu'elle s'enclenche en
place.
3. Insérez la vis de la barre de protection dans
la poignée (Fig. 1).
4. À l'aide d'un tournevis moyen plat ou d'un
tournevis T-20 Torx® serrez la vis de la barre de protection jusqu'à ce
que la barre soit solidement fixée.
Installer la poignée
1. Retirez les vis de la poignée et du collier de
serrage inférieur.
2. Placez la poignée par-dessus le corps de
l'arbre. Placez le collier de serrage en dessous
du corps de l'arbre. Alignez la poignée et le
collier de serrage inférieur (Fig. 2).
REMARQUE : Assurez-vous que la barre de
protection pointe vers le côté gauche
de l'utilisateur lorsque l'unité est tenue
en position d'utilisation.
3. Insérez les 4 vis à travers la poignée dans le collier de serrage inférieur
(Fig. 2). Serrez partiellement les vis à l'aide d'un gros tournevis plat ou
d'un tournevis T-25 Torx.
4. Tout en maintenant l'appareil en position d'utilisation, déplacez la
poignée pour la positionner de manière à avoir la meilleure prise
possible. Placez-la à une distance d'au moins 15,24 cm (6 po) de
l'extrémité de la prise de l'arbre (Fig. 2).
5. Serrez les vis jusqu'à ce que la poignée soit solidement fixée.
Levier
Ajuster la poignée
Si la poignée a besoin d'être ajustée :
Bouchon du
1. Desserrez partiellement les vis de la poignée à l'aide d'un gros tournevis
carburant
plat ou d'un tournevis T-25 Torx.
2. Tout en maintenant l'appareil en position d'utilisation, déplacez la
poignée pour la positionner de manière à avoir la meilleure prise
possible. Placez-la à une distance d'au moins 15,24 cm (6 po) de
l'extrémité de la prise de l'arbre (Fig. 2).
Poire
d'amorçage
3. Serrez les vis jusqu'à ce que la poignée soit solidement fixée.
MONTAGE DU TAILLE-BORDURES
Silencieux
Installer l'écran de protection de la tête de coupe
AVERTISSEMENT :
n'utilisez jamais l'appareil en tant que débroussailleuse/coupe-
bordure sans l'écran de protection de la tête de coupe en place.
Respectez les instructions suivantes si l'écran
de protection de la tête de coupe n'est pas
installé sur l'appareil. Utilisez seulement les
Poignée de
instructions qui s'appliquent au type d'arbre et
la corde de
d'écran dont cet appareil est équipé.
démarrage
1. Placez l'écran de protection de la tête de coupe
sur le support de montage. Alignez les trous de
l'écran de protection de la tête de coupe avec
la lame
ceux du support de montage. (Fig. 3)
2. Vissez les 2 vis à travers le support de montage dans l'écran de protection
de la tête de coupe jusqu'à ce qu'elles soient manuellement serrées.
3. Serrez les vis avec un tournevis cruciforme jusqu'à ce que l'écran de
protection de la tête de coupe soit solidement en place.

INSTRUCTIONS DE MONTAGE

Poignée
Vis de la
barre de
protection
Poignée
Au moins
15,24 cm
(6 po)
Afin d'éviter des blessures graves,
Écran de
protection
de la tête
de coupe
Barre de
protection
Fig. 1
Vis
Barre de
protection
Collier de
serrage inférieur
Fig. 2
Vis (4)
Support
de
montage
Fig. 3
