Service Manual
Grundig Service
Hotline Deutschland...
...Mo.-Fr. 8.00-16.30 Uhr
Technik:
TV/SAT
0180/52318-41
VCR/LiveCam
0180/52318-42
HiFi/Audio
0180/52318-43
Car Audio
0180/52318-44
Telekommunikation
0180/52318-45
Fax:
0180/52318-51
Ersatzteil-Bestellannahme:
0180/52318-40
Telefon:
0180/52318-50
Fax:
DOLBY B - C NR HX PRO
POWER
B-C NR
MEMO
0-SET
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Manuals for the Complete Service
Service
Service
Manual
Manual
Sicherheit
CF 21
Safety
Sach-Nr./Part No.
Sach-Nr./Part No.
72010-800.00
72010-755.60

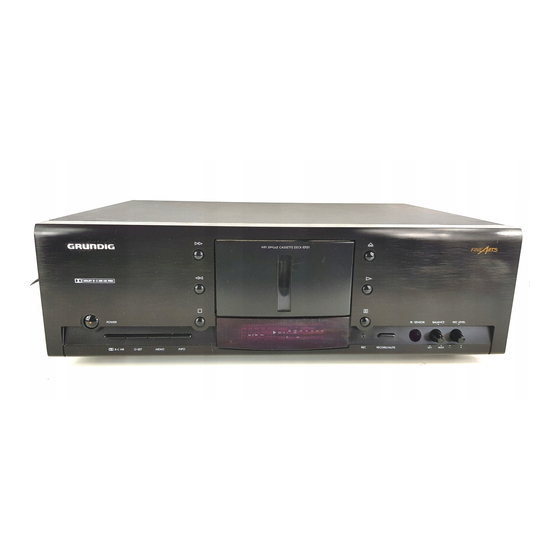

HIFI SINGLE CASSETTE DECK CF21
ro Cho
INFO
HiFi
CF 21
IR SENSOR
BALANCE
REC LEVEL
REC
RECORD/MUTE
REC
LEFT
RIGHT
Btx * 32700 #
Sachnummer
Part Number 72010-755.60
Änderungen vorbehalten
Subject to alteration
Printed in Germany
VK231 1097
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Grundig CF21
Summary of Contents for Grundig CF21
- Page 1 0180/52318-43 Car Audio 0180/52318-44 Telekommunikation 0180/52318-45 Fax: 0180/52318-51 Ersatzteil-Bestellannahme: 0180/52318-40 Telefon: 0180/52318-50 Fax: HIFI SINGLE CASSETTE DECK CF21 DOLBY B - C NR HX PRO ro Cho POWER IR SENSOR BALANCE REC LEVEL B-C NR MEMO INFO RECORD/MUTE 0-SET LEFT RIGHT Zusätzlich erforderliche...
-
Page 2: Table Of Contents
Tape transport test cassette MC-112C Part No. 72008-247.00 Head gauge 401 Part No. 72008-401.00 Kopflehre 401 Sach-Nr. 72008-401.00 Please note the Grundig Catalog “Test and Measuring Equipment” Beachten Sie bitte das GRUNDIG Meßtechnik-Programm, das Sie unter folgender Adresse erhalten: obtainable from:... -
Page 3: Technische Daten
A defect is indicated in the display by the message "Erro" and the test mode is stopped. Durch Ausschalten des Gerätes wird der Testmodus beendet. The Testmode is finished by switching off the unit. Notizen / Notes GRUNDIG Service 1 - 3... -
Page 4: Bedienhinweise
Spule nach links in gestartet und das Display zeigt Q oder R. der Mitte des Einschaltknopfes, informiert Sie der Schublade. HIFI SINGLE CASSETTE DECK CF21 über den Schaltzustand: gedrückt: EIN, • Beenden: Taste drücken. • Schließen Sie das Kassettenfach von hand. -
Page 5: Operating Instructions
• Insert the cassette, with the open side down, • Press unit is on. HIFI SINGLE CASSETTE DECK CF21 and the full spool to the left into the – The winding starts in the selected direction and button depressed:... -
Page 6: Ausbauhinweise
- Frontblende mit dem Laufwerk vorsichtig nach vorne 4 abziehen - If necessary, disconnect the connectors (Fig. 5). (Fig. 2). - Bei Bedarf Steckverbindungen lösen (Fig. 5). "Aus/Off" Netzschalter Mains Switch Fig. 3 Fig. 4 1 - 6 GRUNDIG Service... - Page 7 26, 28, the two washers 103 and the spring 69 (Fig. 10). Nach dem Einbau des Schwungrades muß die Capstanwelle mit After having fitted the new flywheel the capstan must be cleaned with Spiritus oder Reinigungsbenzin gereinigt werden. spirit or cleaning benzine. GRUNDIG Service 1 - 7...
- Page 8 Drehfeder 66 abziehen. the torsion spring 66 (Fig. 14). - Beim Einbau ist die Feder 67 (Fig. 12) wieder einzuhängen. - Refit the spring 67 (Fig. 12) when mounting the new pressure roller. Fig. 14 Fig. 13 1 - 8 GRUNDIG Service...
- Page 9 Nachstellen der Kopfeinstellschraube 1 Die Kopfeinstellschraube 1 ist durch Abnehmen der den Ausgangspegel auf Maximum einstellen. Cassettenfachabdeckung zugänglich (bei geöffneten Cassettenfach die Abdeckung unten ausrasten 2 und nach oben abnehmen). HIFI SINGLE CASSETTE DECK CF21 ro Cho GRUNDIG Service 2 - 1...
- Page 10 10 k f = 333Hz, U = 500mV. Gerätefunktion: Wiedergabe ≈ 10 k Dolby aus LINE IN Gerätefunktion: Aufnahme-Start Dolby aus Klirrfaktor bei Wiedergabe der gemachten Aufnahme: ≤ 1,5% IEC I ≤ 2,0% IEC II K 2 - 2 GRUNDIG Service...
- Page 11 VORMAGN. BIAS R 295 R 296 F 106 F 105 AUFN. SPERRKREIS AUFN. SPERRKREIS BIAS FILTER BIAS FILTER L 105 L 104 HX-PRO LOGIK-PLATTE LOGIC BOARD BANDGESCHWINDIGKEIT TAPE SPEED R 535 MOTOR LAUFWERK DRIVE MECHANISM GRUNDIG Service 2 - 3...
-
Page 12: Adjustment Procedures
The head adjustment screw 1 is accessible by removing the cassette compartment lid cover (with open cassette compartment disengage 2 the cover at the bottom and push it upwards to remove it). HIFI SINGLE CASSETTE DECK CF21 ro Cho 2 - 4 GRUNDIG Service... - Page 13 = 333Hz, V = 500mV. Dolby off ≈ 10 k LINE IN Function: Record-Start Distortion factor measured on playing back the recording Dolby off made: ≤ 1.5% IEC I ≤ 2.0% IEC II K GRUNDIG Service 2 - 5...
- Page 14 KOPFLEHRE 401 HEAD GAUGE 401 Kopflehre Head gauge SCHIEBER A SLIDER A FÜHLHEBEL B SENSING LEVER B Fig. 1 SCHIEBER A SLIDER A FÜHLHEBEL B SENSING LEVER B L-Kopf E Head A/W-Kopf R/P Head Fig. 2 2 - 6 GRUNDIG Service...
-
Page 15: Verdrahtungsplan
= Aufnahmesperre Recording lock Drive Mechanism Board HALF = Cassettenerkennung Cass. "loaded" ident. MODE = Kopfschlittenschalter Head carrier switch CRO2 = Bandsortenkennung Tape select HALL CFF 414 EFFECT MAGNET SOLENOID Motor GRUNDIG Service 3 - 1 GRUNDIG Service 3 - 2... -
Page 16: Audio-Platte
Mode Control HDET LDET 2.3V 1.2V IREF 0.6V 1.2V 0.6V IC104 +...V (PLAY) 0.4V 0.4V 0.4V 0.4V 1.3V 2.3V 1.2V 0.6V 1.2V 0.6V 11.6V -0.8V 11.2V 0.7V 11.2V 10.4V 0.7V 3 - 3 GRUNDIG Service 3 - 4 GRUNDIG Service... - Page 17 (4.4V) (10.5V) (10.5V) (3.2V) (2.7V) (3.2V) 0.7V ABSO PEAK COMP 0.7V (5V) VOLTAGE THERMAL (0V) µPC 1297 CA REGULATOR PROTECTION DRIVER 2.5V (0V) ABSO PEAK COMP IN(R)1 OUT1 OUT11 OUT12 GRUNDIG Service 3 - 5 GRUNDIG Service 3 - 6...
- Page 18 INPUT/ S DA OUTPUT SHIFT REGISTER BUFFER = NO CONNECT Vss = GROUND Vcc = SUPPLY VOLTAGE SDA = SERIAL DATA MEMORY ARRAY SCL = SERIAL CLOCK X 24 COO 3 - 7 GRUNDIG Service 3 - 8 GRUNDIG Service...
- Page 19 BEI DEN IN DEN SCHALTPLÄNEN ANGEGEBENEN MESSWERTEN HANDELT ES SICH UM NÄHERUNGSWERTE! DC-VOLTAGES MEASURED AGAINST MINUS TERMINAL (GND) ON PLAYBACK. -25V THE MEASURED VALUES GIVEN IN THE CIRCUIT DIAGRAMS ARE APPROXIMATES! GRUNDIG Service 3 - 9 GRUNDIG Service 3 - 10...
- Page 20 Bestückungsseite / Component side Balance Rec. Level Tastenplatte links Left Keyboard Bestückungsseite / Component side Für die tatsächliche Bauteilebestückung ist das Schaltbild maßgebend. The circuit diagram is relevant for the actual component assembly. 3 - 11 GRUNDIG Service 3 - 12 GRUNDIG Service...
- Page 21 Explosionszeichnung Exploded View CF 21...
- Page 22 TRANS BC548C 0037.000 09623-449.00 CINCHBUCHSE 4-FACH CINCH SOCKET 4 FOLD T 176 8303-207-548 TRANS BC548C 0038.000 75954-068.08 LOGO GRUNDIG LOGO GRUNDIG R 156 8792-002-159 ESTR.S6 47 KOHM LIN/ T 177 8303-207-548 TRANS BC548C 0039.000 S 1 8290-991-275 NETZKABEL KPL GWN9.17 WF MAINS CABLE CPL GWN9.17 S...
- Page 23 Ersatzteilliste Spare Parts List LAUFWERK CFF 414 SACH-NR. / PART NO.: 59726-001.00 POS. ABB. SACHNUMMER ANZ. DESCRIPTION BEZEICHNUNG POS. FIG. PART NUMBER QUA. 0001.000 72008-417.07 A/W KOPF R/P HEAD 0002.000 72008-417.58 LOESCHKOPF ERASE HEAD 0007.000 72008-614.01 FEDER /KASSETTENDECKEL SPRING 0008.000 72008-614.28 AUSWURFHEBEL EJECT LEVER...
- Page 24 90471 Nürnberg 09 11/7 03-0 Marketing und Vertrieb Europa GmbH Kundendienst Europa GRUNDIG BELUX N.V. GRUNDIG NORGE A. S. Deltapark Unit 3, Weihoek 3 Glynitveien 25, Postboks 234 B-1930 Zaventem N-1401 00 32-2-7 16 04 00 00 47-64 87 82 00 GRUNDIG OY GRUNDIG INTERNATIONAL LTD.
