AKTUALISIERTE INFORMATIONEN

Infrarot-Thermometer IR-364

Best.-Nr. 10 09 03

Sehr geehrte Kundin, sehr geehrter Kunde,

Das Infrarot-Thermometer wurde um eine Data-Logger-Funktion erweitert.

Zwanzig Messwerte können im internen Speicher des Infrarot-Thermometers abgelegt werden.

Zur Benutzung der Data-Logger-Funktion gehen Sie wie folgt vor:

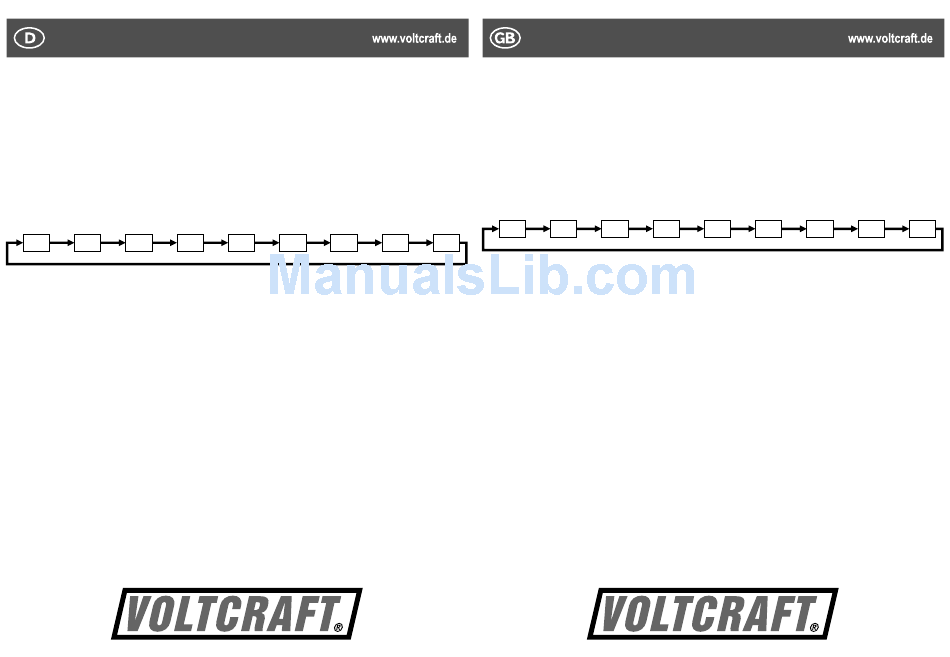

Erweiterte Funktion der Mode-Taste (3):

EMS

MAX

MIN

DIF

Drücken Sie die „MODE"-Taste (3) mehrmals, bis „LOG" in der Funktionsanzeige (19) des Displays

erscheint.

Der Speicherplatz wird neben „LOG" angezeigt. Falls an diesem Speicherplatz noch keine Daten

gespeichert worden sind, wird „----" angezeigt.

Drücken Sie die Taste „

▲" (2) oder „▼" (8), um einen Speicherplatz im Bereich 1 bis 20 auszuwählen.

Betätigen Sie die Taste zur Temperaturmessung (7), um die Temperatur zu messen.

Drücken Sie die Laser-/Hintergrundbeleuchtungstaste (6), um die aktuellen Daten in den ausgewählten

Speicherplatz abzulegen.

Um alle 20 Speicher zu löschen, halten Sie die Taste zur Temperaturmessung (7) gedrückt und

drücken Sie die Taste „▼" (8), so oft, bis „LOG 0" im Display angezeigt wird. Drücken Sie die Laser-/

Hintergrundbeleuchtungstaste (6), um alle Speicherplätze zu löschen.

Ein Signalton wird hörbar und die Speicherplatz-Anzeige im Display wechselt automatisch auf „LOG 1".

Alle Speicher sind nun wieder gelöscht.

Lassen Sie die Taste für die Temperaturmessung (7) los, der Löschvorgang ist damit beendet.

Drücken Sie zum Abrufen der Logdaten die „MODE"-Taste (3), bis „LOG" in der Funktionsanzeige (19)

erscheint. Drücken Sie die Taste „▲" (2) oder „▼" (8), um die im jeweiligen Speicherplatz abgelegten

Daten anzuzeigen.

Vielen Dank für Ihr Verständnis.

AKTUALISIERUNG

Version 03/08

AVG

HAL

LAL

UPDATED INFORMATION

Infrared Thermometer IR-364

Item no. 10 09 03

Dear Customers,

The infrared thermometer was expanded by a data logger function. Twenty measurements can be stored in the

internal memory of the infrared thermometer. To use the data logger function, proceed as follows:

Expanded function of the "Mode" button (3):

EMS

MAX

MIN

LOG

Press the "MODE" button (3) repeatedly until "LOG" appears in the feature indicator (19) of the display.

The log location will be shown next to "LOG". If no data have been saved in the location, "----" will be

shown.

Press the "

▲" (2) or "▼" (8) button to select the log location from 1 to 20.

Pull the trigger (7) to measure temperature.

Press laser/ backlight button (6) to save the present data to the selected location.

To clear all the log data, pull the trigger and press the "

displayed. Press laser / backlight button (6) to conﬁ rm and delete all log data.

A tone will sound and the log location will automatically change to 1 to signify that all log data have been

deleted.

Release the trigger (7) and press "MODE" button (3) to select other functions.

To recall the log data, press "MODE" button (3) until "LOG" appears in the feature indicator (19). Press the

"▲" (2) or "▼" (8) button to select the log location.

Thank you for your understanding.

DIF

AVG

HAL

LAL

▼" (8) button until the log location 0 is being

UPGRADE

Version 03/08

LOG
