Bedienungsanleitung
Operating instructions
Notice d'utilisation
Manuale d'istruzione
POWER PEAK MAXAMP
No. 8121

Advertisement

loading
Need help?

Need help?

Do you have a question about the POWER PEAK MAXAMP 8121 and is the answer not in the manual?

Questions and answers

Related Manuals for ROBBE POWER PEAK MAXAMP 8121

Summary of Contents for ROBBE POWER PEAK MAXAMP 8121

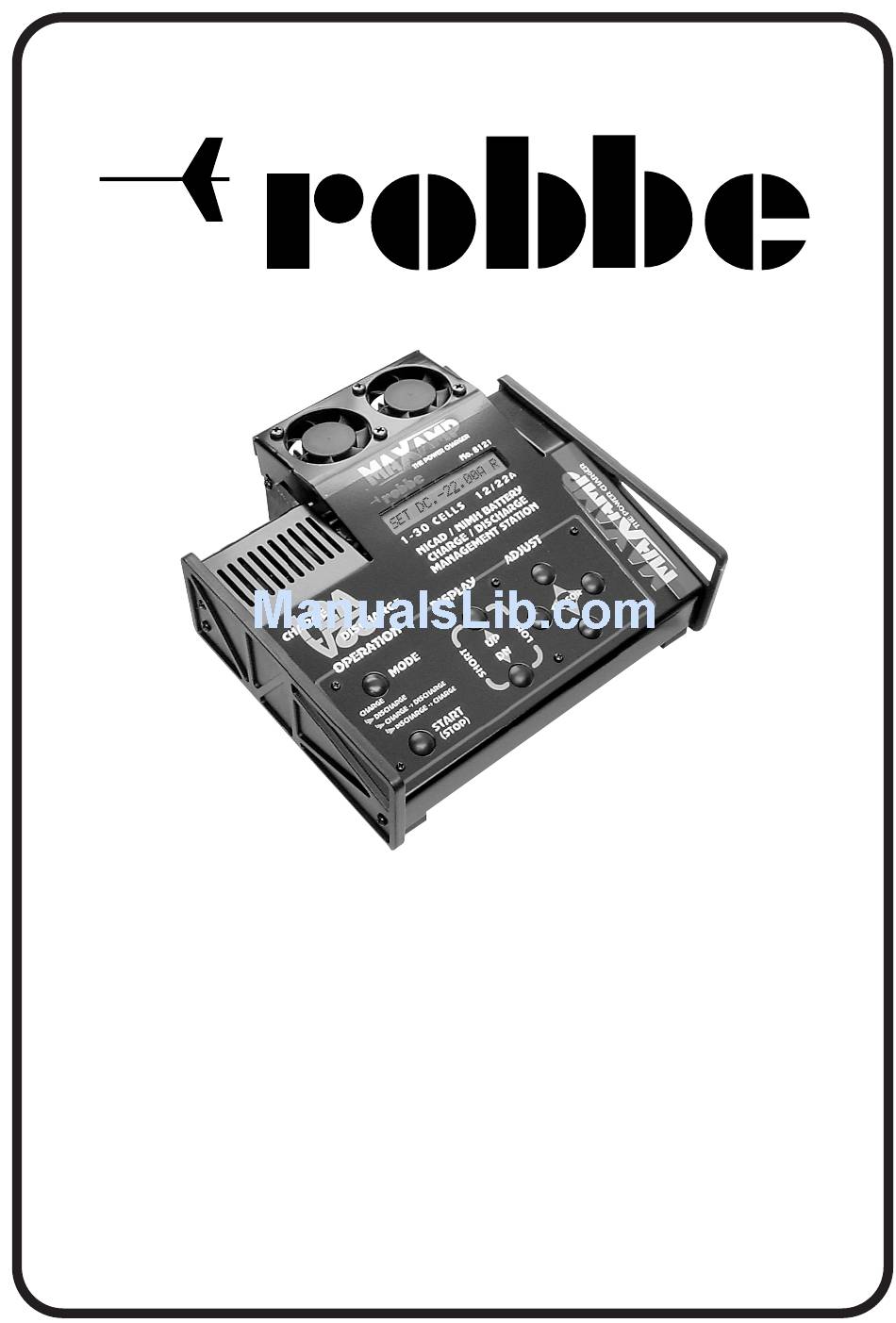

  • Page 1 Bedienungsanleitung Operating instructions Notice d’utilisation Manuale d’istruzione POWER PEAK MAXAMP No. 8121...
  • Page 2 Bedienungsanleitung Bestell Nr. POWER PEAK MAXAMP 8121 Allgemeines Mit dem MAXAMP können NICD- oder NIMH-Akkus von 1 bis 30 Zellen geladen bzw. ent- laden werden. Der maximale Ladestrom beträgt 12 A, der maximale Entladestrom 22 A. Es stehen die Funktionen LADEN, ENTLADEN , mehrfaches ENTLADEN-VOR-LADEN und mehrfaches LADEN -VOR-ENTLADEN zur Verfügung.
  • Page 3 Netzteil anschließen; unbedingt auf richtige Polung achten (rot = plus / schwarz = minus). Im Display erscheint „robbe“, das Gerät ist einsatzbereit. Den zu ladenden Akku polrichtig mit den ausgangsseitigen Krokoklemmen verbinden (rot = plus / schwarz = minus). Sollte ein direktes Verbinden des Akkus mit den Krokoklemmen nicht möglich sein, die Krokoklemmen unbedingt kurzschlußsicher...
  • Page 4 (Delta-Peak- und/oder Temperaturabschaltung) oder durch Betätigung der START/STOP-Taste. Menü / Displays Die Menüstruktur: Die folgenden Displays können mit den UP- / DN-Tasten ausgewählt werden. Die oben beschriebenen Parameter werden mit den CURSOR-Tasten eingestellt. robbe Einschaltdisplay OUTPUT 11.720 V Anzeige der momentanen Akkuspannung...
  • Page 5 Bedienungsanleitung Bestell Nr. POWER PEAK MAXAMP 8121 Anzeige momentanen Ladestroms bzw. OUTPUT +0.500 A Entladestroms (-) Die letzten 5 eingeladenen Kapazitätswerte, auswählbar mit M1 CH. 02120 mAh C CURSOR Tasten Die letzten 5 entladenen Kapazitätswerte, auswählbar mit M1 DC. 00000 mAh C CURSOR Tasten Anzeige der Maximalspannung PEAK 11.835 V...
  • Page 6 Bedienungsanleitung Bestell Nr. POWER PEAK MAXAMP 8121 Anzeige der Akkuspannung am TX / RX Ausgang TX&RX 10.90V „C“ bedeutet CHARGING und kann je nach Zustand des Ladegerätes auch durch R = READY, D = DISCHARGING, D/C = DISC-CHAR (aktiver Zustand blinkt), C/D = CHAR-DISC (aktiver Zustand blinkt) oder N = NO BATTERY ersetzt sein.
  • Page 7 Entladefunktionen nur dann zur Verfügung, wenn entweder die Verpolschutzdiode im Ladezweig des Senders überbrückt wird oder der Akku vom Sender getrennt und über ein Direktladekabel an das Ladegerät angeschlossen wird. Der Umbau des Senders sollte durch einen Fachmann, am Besten vom robbe-Service, durchgeführt werden. Empfohlene Direktladekabel No.
  • Page 8 Bedienungsanleitung Bestell Nr. POWER PEAK MAXAMP 8121 Anhang Short Display Anstelle des beschriebenen Anzeigeformats „LONG DISPLAY“, besteht auch die Möglichkeit, den „SHORT DISPLAY“ Modus zu wählen. Die Umschaltung zwischen beiden Anzeigemodi erfolgt mit der Doppeltastenfunktion der UP/DN-Tasten (Beide Tasten gleichzeitig kurz betätigen). Im Short-Display werden zuerst die Einheiten der Werte als Überschrift angezeigt, dann springt die Anzeige auf die entsprechenden Zahlenwerte.
  • Page 9 Operating instructions Order No. POWER PEAK MAXAMP 8121 Introduction The MAXAMP is designed for charging and discharging NiCD and NiMH batteries consi- sting of 1 to 30 cells. The maximum charge current is 12 A, the maximum discharge current 22 A. The following functions are available: CHARGE, DISCHARGE, multiple DISCHARGE- BEFORE-CHARGE and multiple CHARGE-BEFORE-DISCHARGE.
  • Page 10 (red = positive / black = negative). · The LCD screen will show „robbe“; the unit is ready to be set up. · Connect the battery pack to be charged to the output crocodile clips (red = positive / black = negative).
  • Page 11 Menus / screen displays The menu structure: the screen displays shown below can be selected using the UP / DN buttons. The parameters described above are set using the CURSOR buttons. robbe Power-on display OUTPUT 11.720 V Display momentary battery voltage...
  • Page 12 Operating instructions Order No. POWER PEAK MAXAMP 8121 Display momentary charge current (+) or OUTPUT +0.500 A discharge current (-) The last 5 charged-in capacity values can be selected using M1 CH. 02120 mAh C the CURSOR buttons The last 5 discharged capacity values can be selected using M1 DC.
  • Page 13 Operating instructions Order No. POWER PEAK MAXAMP 8121 Display battery voltage at TX / RX output TX&RX 10.90V The letter „C“ means CHARGING, and may be replaced by R = READY, D = DISCHAR- GING, D/C = DISC-CHAR (active state flashes), C/D - CHAR-DISC (active state flashes) or N = NO BATTERY.

  • Page 14: Memory Effect

    Conversion work on the transmitter should only be carried out by an expert, ideally by your nearest robbe Service Centre. Recommended direct charge leads No. 8262 F-series transmitter No.
  • Page 15 Operating instructions Order No. POWER PEAK MAXAMP 8121 Appendix Short Display The „SHORT DISPLAY“ mode can be selected instead of the „LONG DISPLAY“ mode, which has been described up to this point in these instructions. Press the UP and DN buttons simultaneously to toggle between these two display modes. In Short Display mode the screen initially displays the value units, then switches to the cor- responding numeric values.

  • Page 16: Notice D'utilisation

    Notice d’utilisation Réf. POWER PEAK MAXAMP 8121 Généralités Avec le chargeur POWER PEAK MAXAMP est conçu pour la charge rapide et la décharge d’ac- cus de 1 à 30 éléments Cd-Ni ou NiMH. Le courant de charge maximal est de 12 ampères et le courant de décharge maximal de 22 ampères.
  • Page 17 = moins) - cf. également le paragraphe « Bloc d’alimentation secteur ». Sur l’écran apparaît la mention « robbe », l’appareil est en ordre de marche. Raccorder l’accu à charger en respectant les polarités avec les pinces crocodile côté sor- tie (rouge = plus / noir = moins).
  • Page 18 La structure du menu : les écrans suivants peuvent être sélectionnés à l’aide des touches UP / DN. Les paramètres décrits ci-dessous sont mis au point à l’aide des touches de CUR- SEUR. robbe Écran de mise en marche Affichage de la tension momentanée de l’accu...
  • Page 19 Notice d’utilisation Réf. POWER PEAK MAXAMP 8121 Affichage du courant de charge (+) ou de décharge (-) OUTPUT +0.500 A momentané Les 5 dernières valeurs de capacité chargées, sélectionna- M1 CH. 02120 mAh C bles à l’aide des touches du CURSEUR. Les 5 dernières valeurs de capacité...
  • Page 20 Notice d’utilisation Réf. POWER PEAK MAXAMP 8121 Affichage de la tension de l’accu à la sortie TX/RX. TX&RX 10.90V « C » signifie CHARGING et peut, en fonction de l’état du chargeur, être remplacé par R = READY, D = DISCHARGING, D/C = DISC-CHAR (l’état activé clignote), C/D = CHAR- DISC (l’état activé...
  • Page 21 La transformation nécessaire au niveau de l’émetteur doit être confiée à un spécialiste et de préférence au service après-vente robbe. Cordons de charge directe recommandés réf. 8262 émetteurs de la série F réf.
  • Page 22 Notice d’utilisation Réf. POWER PEAK MAXAMP 8121 Annexe Écran abrégé En remplacement du format d’affichage „LONG DISPLAY“ décrit antérieurement, il est pos- sible de choisir un mode d’affichage abrégé („SHORT DISPLAY“). La commutation entre les deux types d’affichages intervient à l’aide des touches UP/DN actionnées brièvement et simultanément.

  • Page 23: Manuale D'istruzione

    Manuale d’istruzione Codice POWER PEAK MAXAMP 8121 Introduzione Il MAXAMP è un caricabatteria automatico progettato per la carica , scarica e manuten- zione di pacchi batterie sia NICD che NIMH da 1 a 30 celle con fine carica gestito dal siste- ma a lettura di picco “Delta Peak“.
  • Page 24 Connettere I coccodrilli d’ingresso alla batteria 12 V oppure ad un appropriato alimen- tatore stabilizzato prestando particolare attenzione alle polarità. Lo schermo a cristalli liquidi LCD mostrerà la scritta “robbe“ indicando che il caricabat- teria è pronto per l’uso. Collegare il pacco batterie da caricare ai coccodrilli d’uscita avendo cura di rispettare le polarità.
  • Page 25 START/STOP. Videate/Displays La struttura delle videate: Le seguenti videate possono essere scelte premendo i tasti UP- DN. I parametri sopra descritti vengono impostate con i tasti CURSOR(E). robbe Caricabatteria acceso Tensione batteria in carica OUTPUT 11.720 V...
  • Page 26 Manuale d’istruzione Codice POWER PEAK MAXAMP 8121 Corrente di carica (+) o scarica (-) batteria OUTPUT +0.500 A Gli ultimi 5 valori di capacità di carica possono essere visua- M1 CH. 02120 mAh C lizzati utilizzando i tasti CURSOR(E) Gli ultimi 5 valori di capacità di scarica possono essere visua- M1 DC.
  • Page 27 Manuale d’istruzione Codice POWER PEAK MAXAMP 8121 Visualizzazione della tensione della batteria collegata sull’us- TX&RX 10.90V cita TX RX La lettera C indica la carica in corso. Al suo posto possono anche apparire le seguenti let- tere: R=READY (PRONTO), D=DISCHARGE(SCARICA IN CORSO), D/C = DISC-CHAR (SCARICA-CARICA), C/D = CHAR-DISC (CARICA-SCARICA) dove lo stato di carica o scarica è...
  • Page 28 In questo caso la funzione di scarica non può essere utilizzata senza prima rimuovere il pacco dal trasmettitore oppure senza aver ponticellato il diodo di protezione all’interno del radiocomando. Si raccomanda di far eseguire quest’ultima operazione dal centro assisten- za ROBBE più vicino. Cavo di ricarica raccomandato per collegamento diretto No. 8262 per radio serie F No.
  • Page 29 Manuale d’istruzione Codice POWER PEAK MAXAMP 8121 Appendice. SHORT DISPLAY Al posto della modalità LONG DISPLAY è possibile selezionare l’opzione SHORT DIS- PLAY. Premer i tasti UP e DN simultaneamente per passare da una modalità all’altra. Nell’opzione SHORT DISPLAY lo schermo visualizza inizialmente i valori unitari. I corrispondenti valori numerici appariranno subito dopo.
  • Page 30 Modellsport GmbH & Co. KG Metzloserstr. 36 Telefon: 06644 / 87-0 36355 Grebenhain...
  • Page 31 Ergänzungsanleitung Supplementary Instructions Notice Complémentaire Istruzioni Aggiuntive Instrucciones Adicionales POWER PEAK MAXAMP LI No. 8121...
  • Page 32 Ergänzungsanleitung No. 8121 POWER PEAK MAXAMP LI Durch unterschiedliche Einstellung der Die Software des Ladegerätes POWER Abschaltkriterien können die 4 verschiede- PEAK MAXAMP LI wurde um die Möglich- nen Akkutypen NC, NiMH, Lithium und keit des Ladens- und Entladens von bis zu Blei geladen und entladen werden.
  • Page 33 Ergänzungsanleitung No. 8121 POWER PEAK MAXAMP LI Ladeschluss-Spannungs-Tabelle Allgemeines zu Lithium Akkus Es gibt verschiedene Lithium Akkutypen: für Lithium Akkus: Zellenzahl 3,6 Volt Typ 3,7 Volt Typ 1. Lithium-Ionen Akkus mit flüssigem 4,1 V 4,2 V Elektrolyt und 3,6 Volt Nennspannung, 8,2 V 8,4 V die erste Generation der Lithium...
  • Page 34 Ergänzungsanleitung No. 8121 POWER PEAK MAXAMP LI Ladeschlussspannung: Nominalkapazität nicht zur Verfügung Zellen mit Nennspannung 3,6 V = 4,1 Volt steht. Zellen mit Nennspannung 3,7 V = 4,2 Volt Sowohl beim Laden (45°C) als auch Entla- Entladeschlussspannung: den (60°C) sollte die max. Zellen- Außen- Zellen mit Nennspannung 3,6 V = 2,4 Volt temperatur nicht überschritten werden, da Zellen mit Nennspannung 3,7 V = 2,5 Volt...
  • Page 35 Memory Effekt, Zellenkapazität gebracht werden. Da Lipoly Zellen keinen Memory oder lazy- Für 1...5 Zellen empfehlen wir dazu den Einsatz des robbe Equalizers No. 8446. battery-effect besitzen, ist das bei NC- und NiMH - Akkus erforderliche Entladen- Laden (Zyklen, Matchen) nicht erforderlich.
  • Page 36 Ergänzungsanleitung No. 8121 POWER PEAK MAXAMP LI Kurz vor Erreichen der Ladeschluss- • Den Akku nicht in Wasser oder andere Spannung wird der konstante Ladestrom Flüssigkeiten tauchen, dadurch kann abgeschaltet. der Kontrollbaustein Schaden nehmen und die Batterie wird mit abnormalen Strömen oder Spannung geladen.

  • Page 37: Supplementary Instructions

    Supplementary Instructions Order No. POWER PEAK MAXAMP LI 8121 The software of the POWER PEAK The four different battery types NC, NiMH, MAXAMP LI battery charger has been revi- Lithium and Lead-acid can be charged and sed, and is now capable of charging and discharged by setting the appropriate cut- discharging up to 12 Lithium and Lithium- off criteria.
  • Page 38 Supplementary Instructions Order No. 8121 POWER PEAK MAXAMP LI Final charge voltage table for Lithium batte- General information on Lithium batteries There are various basic types of Lithium ries: battery: Cell count 3.6 Volt type 3.7 Volt type 1. Lithium-Ion batteries containing fluid 4,1 V 4,2 V electrolyte, featuring a nominal voltage...
  • Page 39 Supplementary Instructions Order No. 8121 POWER PEAK MAXAMP LI Final charge voltage: The external cell temperature should not Cells of 3.6 V nominal voltage = 4.1 Volt exceed certain limits during charging (45°C) Cells of 3.7 V nominal voltage = 4.2 Volt and discharging (60°C), otherwise the cell will be damaged, with a permanent loss of Final discharge voltage:...
  • Page 40 Li-poly cells do not suffer from the memory For packs containing 1 … 5 cells this can (lazy battery) effect, so the standard proce- be achieved by using the robbe Equalizer, dure with NC and NiMH batteries of disch- No. 8446.
  • Page 41 Supplementary Instructions Order No. POWER PEAK MAXAMP LI 8121 The constant charge current is switched • Do not submerge the battery in water or off shortly before the battery reaches its any other fluid; this could damage the control module, which would cause the final charge voltage.
  • Page 42 Notice complémentaire réf. 8121 POWER PEAK MAXAMP LI Le logiciel du chargeur POWER PEAK de commutation permettent de charger et MAXAMP LI a été étendu pour permettre la de décharger quatre types d’accus diffé- charge et la décharge d’accus pouvant rents : Cd-Ni, NiMH, Lithium et plomb.
  • Page 43 Notice complémentaire réf. 8121 POWER PEAK MAXAMP LI Tableau des tensions en fin de charge des Généralités concernant les accus au Lithium Nombre 3,6 volts 3,7 volts Il existe différents types d'accus au lithium : d'éléments type type 1. les accus au lithium ions avec électro- lyte liquide et 3,6 volts de tension nomi- 4,1 V 4,2 V...
  • Page 44 Notice complémentaire réf. 8121 POWER PEAK MAXAMP LI jusqu’à 20 C. Observer impérativement les Comportement thermique consignes fournies par le fabricant. Les éléments au lithium disposent d'un indice thermique très marqué qui fait qu'à Tension de coupure en fin de charge : haute ou à...
  • Page 45 4,2 (ou 4,1) volts. posent pas d'effet de mémoire ou de Pour 1 à 5 éléments, nous recommandons paresse, il n'est pas nécessaire de leur faire l’utilisation de l’égaliseur (Equalizer) robbe subir les cycles de décharge/charge des réf. 8446. accus Cd-Ni ou NiMH.
  • Page 46 Notice complémentaire réf. 8121 POWER PEAK MAXAMP LI Le courant de charge constant est coupé • Ne pas plonger l'accu dans un liquide juste avant d’atteindre la tension de fin de quelconque qui risque de détruire le charge. module de contrôle qui ne le protégera plus des courants et tensions anormaux De cette manière, le courant de charge choit en charge.

  • Page 47: Istruzioni Aggiuntive

    Istruzioni Aggiuntive Art.N. 8121 POWER PEAK MAXAMP LI Il software del caricabatterie POWER PEAK Le differenti impostazioni dei criteri di speg- MAXAMP LI è stato perfezionato per con- nimento permettono di ricaricare e scari- sentire ora la possibilità di ricaricare e sca- care 4 diverse tipologie di batterie: NC, ricare fino a 12 celle litio o polimeri-ioni di NiMH, Litio e al piombo.
  • Page 48 Istruzioni Aggiuntive Art.N. 8121 POWER PEAK MAXAMP LI Tabella delle tensioni finali di carica per 1. Batterie ioni di litio con elettrolita fluido batterie al litio e 3,6 Volt di tensione nominale, la prima Numero di generazione di batterie al litio poco dif- Tipo 3,6 Volt Tipo 3,7 Volt celle fusa in ambito modellistico.
  • Page 49 Istruzioni Aggiuntive Art.N.8121 POWER PEAK MAXAMP LI Corrente di scarica: Comportamento al variare della tempera- 3-5 C, per brevissimi periodi fino a 10 C . tura: Celle ad alto amperaggio 7- 12 C, per bre- Le celle al litio presentano una dipendenza vissimi periodi anche fino a 20 C.
  • Page 50 Successivamente, passati ca. 4-6 mesi Raccomandiamo pertanto l’uso del Equali- devono essere ricaricate nuovamente. zer robbe Art.N. 8446 per 1…5 celle. Effetto memoria, capacità delle celle La ricarica di celle saldate in parallelo non Poiché le celle Lipoly non presentano il presenta problemi, dal momento che in fenomeno dell’effetto memoria , esse non...
  • Page 51 Istruzioni Aggiuntive Art.N. 8121 POWER PEAK MAXAMP LI corrente di carica costante. viene caricata con correnti e tensioni Durante la seconda fase la corrente di non idonee carica diminuisce, dal momento che la dif- • Non riscaldare la batteria, non gettarla nel fuoco, non riporla a contatto con microonde •...

  • Page 52: Instrucciones Adicionales

    Instrucciones Adicionales No. 8121 POWER PEAK MAXAMP LI Hemos ampliado la software del cargador A causa de los diferentes ajustes de los cri- POWER PEAK MAXAMP LI, por la posibili- terios de desconexión, se pueden cargar y dad de cargar y descargar hasta 12 ele- descargar los 4 diferentes tipos de batería mentos de litio y de polímero de litio, NiCad, NiMH, litio y de plomo.
  • Page 53 Instrucciones Adicionales No. 8121 POWER PEAK MAXAMP LI Tabla de tensión de final de carga para Información general para las baterías de baterías de litio: litio. Existen diferentes tipos de baterías de litio: Cantidad de Tipo de 3,6 Tipo de 3,7 elementos voltios voltios...
  • Page 54 Instrucciones Adicionales No. 8121 POWER PEAK MAXAMP LI Corriente de descarga: Comportamiento de temperatura 3-5 C, tiempo corto también hasta 10 C, Los elementos de litio disponen de un elementos con pico de corriente 7-12 C, índice marcado de temperaturas. Durante tiempo corto también hasta 20 C.
  • Page 55 4,2 (o 4,1) voltios. hasta aprox. 50-80%. Para 1...5 elementos, recomendamos el Al cabo de 4-6 meses, conviene recargar. Equalizer de robbe no. 8446. Efecto memoria, capacidad del elemento Cargar elementos individuales conectados Los elementos Lipoly no tienen ningún en paralelo, no tiene problema.
  • Page 56 Instrucciones Adicionales No. 8121 POWER PEAK MAXAMP LI Justo antes de alcanzar la tensión de final • No sumergir la batería en agua u otros de carga, se desconecta la corriente de líquidos. El elemento de control podría carga constante. dañarse y la batería se cargaría con cor- rientes o tensiones anormales.
  • Page 58 GmbH & Co.KG Errors and omissions excepted. Modifications reserved. Copyright robbe-Modellsport 2005 Copying and re-printing, in whole or in part, only with prior written approval of robbe- Modellsport GmbH & Co. KG Sous réserve de d’erreur et de modification technique.
