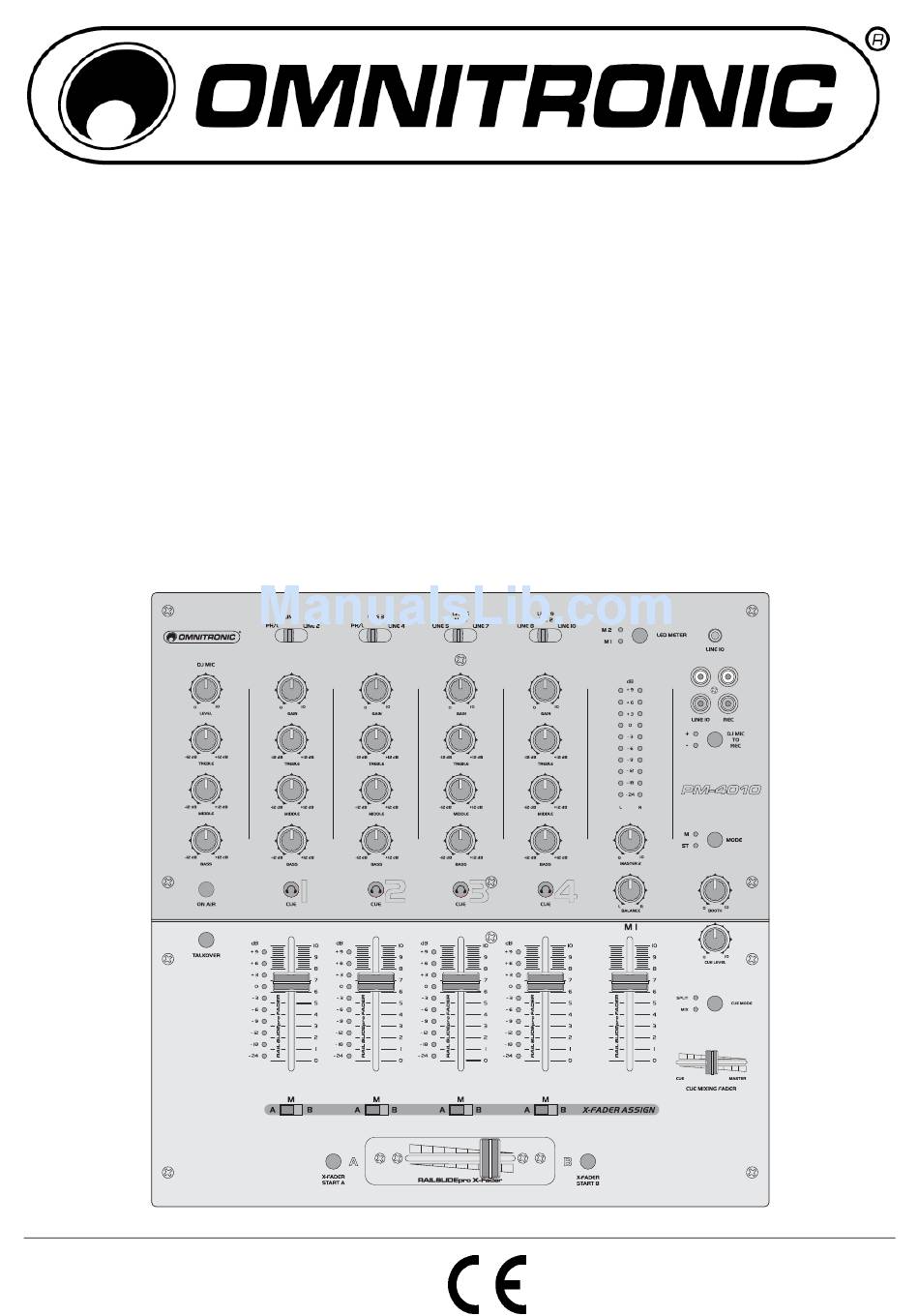

- Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL PM-4010 PRO DJ MIXER © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Page 2 2/33 00042994.DOC, Version 2.0...
-
Page 3: Table Of Contents
10006860, This user manual is valid for the article numbers: 10006861 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/33 00042994.DOC, Version 2.0... -
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC Mixer PM-4010 entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Bestimmungsgemässe Verwendung
Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Der DJ-Mixer PM-4010 verfügt über vier Stereo-Eingangskanäle, einen DJ-Mikrofonkanal und einen austauschbaren Crossfader und ist für allgemeine Beschallungen im professionellen Bereich konzipiert. Dieses Produkt ist für den Anschluss an 2 x 15 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Gerätebeschreibung
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. -
Page 7: Bedienelemente Und Anschlüsse
4.2 Bedienelemente und Anschlüsse Klangregler Eingangsbuchsen LINE 10 3-fach Klangregelung für das DJ-Mikrofon: TREBLE = Eingang (wahlweise 3,5 mm Klinke oder Stereo-Cinch) Höhen, MIDDLE = Mitten, BASS = Bässe. zum Anschluss eines zusätzlichen Geräts mit Line-Pegel (z.B. CD-Player). Lautstärkeregler Ausgang REC(ORD) Lautstärkeregler für das DJ-Mikrofon. - Page 8 Balanceregler Klangregler Bestimmt den Signalanteil an den linken bzw. rechten 3-Band Equalizer für die Kanäle 1-4: TREBLE = Höhen, Masterbuchsen. MIDDLE = Mitten, BASS = Bässe. Regler MASTER 2 Mikrofonkanal Ein/Aus Lautstärkeregler für den Masterkanal 2. Ein-/Ausschalter für den DJ-Mikrofonkanal. Bei gedrückter Taste (rote LED leuchtet) ist das DJ-Mikrofon einge- schaltet.
- Page 9 Lautstärkeregler CUE LEVEL Tasten FADER START Lautstärkeregler für den Kopfhörerausgang. Ein-/Ausschalter für die Faderstart-Funktion. Bei gedrückter Taste (rote LED leuchtet) lassen sich kompatible CD- Player mit dem Crossfader fernsteuern. Fader CUE MIXING Wählt überblendet Abhörsignal für Crossfader Kopfhörerausgang: • Linke Position CUE: Pre-Fader-Pegel...
- Page 10 Netzanschluss Eingangsbuchsen LINE 1-10 Stecken Sie hier die Anschlussleitung des beiliegenden Stereo-Eingänge (Cinch) für die Kanäle 1-5 zum Netzteils ein und fixieren Sie sie mit der Überwurfmutter. Anschluss von Geräten mit Line-Pegel (z.B. CD-Player). Buchsen X-FADER START Ausgang REC(ORD) Mini-Klinkenbuchsen Fernsteuerung Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahme- (Faderstart) von CD-Playern mit Kontaktsteuerung.
-
Page 11: Installation
• Wenn Ihr Plattenspieler mit einem separaten Erdungskabel ausgestattet ist, verbinden Sie es mit der entsprechenden Erdungsklemme GND. 2. Mit dem Crossfader des PM-4010 lassen sich CD-Player mit Kontaktsteuerung fernsteuern (Faderstart-Funktion). Verbinden Sie die Geräte jeweils mit der entsprechenden Buchse X-FADER START des Mischpults. - Page 12 3. Es können drei Mikrofone angeschlossen werden: ein DJ-Mikrofon an den DJ-Mikrofonkanal und zwei weitere Mikrofone an die Mikrofonkanäle MIC 1 und MIC 2. • Schließen Sie ein DJ-Mikrofon über einen XLR- oder 6,3 mm Klinkenstecker an den frontseitigen Eingang DJ MIC an. •...
- Page 13 Aufnahmepegel ist unabhängig von der Stellung des Masterfaders und der Ausgangsregler MASTER 2 und BOOTH. Mit einem Audio-Interface, wie dem OMNITRONIC DDI 4x4, können Sie das analoge Ausgangssignal des PM-4010 auch digitalisieren und auf einen Computer mit USB 1.1 oder 2.0 Anschluss übertragen.
-
Page 14: Bedienung
Stellen Sie vor dem Einschalten den Masterfader und die Ausgangsregler MASTER 2 und BOOTH auf Null, um Einschaltgeräusche zu vermeiden. Schalten Sie dann das Gerät mit dem Netzschalter ein. Schalten Sie anschließend die nachfolgenden Audiogeräte ein. Schalten Sie den PM-4010 nach dem Betrieb wieder mit dem Netzschalter aus. -
Page 15: Durchsagen Über Das Dj-Mikrofon
3. Stellen Sie mit dem Regler CUE LEVEL die gewünschte Kopfhörerlautstärke ein. 6.6 Verwendung der Faderstart-Funktion Wenn Sie zwei CD-Player mit Kontaktsteuerung am PM-4010 angeschlossen haben, können Sie die Geräte mit dem Crossfader fernsteuern (Faderstart-Funktion). 1. Weisen Sie die beiden Eingangskanäle, die ferngesteuert werden sollen, mit den Crossfader- Zuordnungschaltern einer Crossfaderseite zu: •... -
Page 16: Reinigung Und Wartung
2. Drücken Sie die Tasten X-FADER START, um die Faderstart-Funktion für den Crossfader zu aktivieren (Kontroll-LEDs leuchten rot). 3. Der jeweilige CD-Player wechselt nun durch Aufziehen des Crossfaders in den Wiedergabemodus; durch Zuziehen kehrt er zum zuletzt gespeicherten Cue-Punkt zurück und schaltet auf Pause. 4. -
Page 17: Problembehebung
8. PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG • Das Netzteil ist nicht angeschlossen. • Schließen Sie das Netzteil an eine Das Gerät lässt sich nicht einschalten. Steckdose an. • Der Eingangsumschalter befindet sich • Stellen Sie den Eingangsumschalter Es wird kein oder ein sehr leises Signal aus- in der falschen Stellung. -
Page 18: Technische Daten
9. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~, über mitgeliefertes Netzteil Gesamtanschlusswert: 35 W Eingänge: DJ MIC: Kombination XLR/6,3 mm Klinke (sym.) MIC 1, 2: 6,3 mm Klinke (sym.) Mindesteingangsspannung: 1 mV RMS LINE 1-10 (rückseitig): Stereo-Cinch LINE 8 (frontseitig): Stereo-Cinch/3,5 mm Klinke Mindesteingangsspannung: 150 mV RMS... -
Page 19: Introduction
- download the latest version of the user manual from the Internet 1 INTRODUCTION Thank you for having chosen the OMNITRONIC mixer PM-4010. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Page 20: Operating Determinations
3 OPERATING DETERMINATIONS The DJ mixer PM-4010 features four stereo input cannels, one DJ microphone channel and a replaceable crossfader and has been designed for general professional PA applications. This product is allowed to be operated with an alternating current of 2 x 15 V, 50 Hz and was designed for indoor use only. -
Page 21: Description
Please use the original packaging if the device is to be transported. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. -
Page 22: Operating Elements And Connections
4.2 Operating elements and connections Tone controls Inputs LINE 10 3-band equalizer for the DJ microphone: TREBLE, Input (optionally 3.5 mm jack or stereo RCA) for MIDDLE, BASS. connecting an additional unit with line level output (e.g. CD player). Level control Output REC(CORD) Level control for the DJ microphone. - Page 23 Balance control Tone controls Determines the signal level at the left and right master 3-band equalizer for the channels 1-4: TREBLE, jacks. MIDDLE, BASS. Control MASTER 2 Microphone channel on/off Level control for the master channel 2. On/off switch for the DJ microphone channel. With the button pressed (red LED lights), the DJ microphone is Buttons CUE switched on.
- Page 24 • right position MASTER: The music program currently Crossfader playing is monitored ahead of the master fader and the For crossfading between two of the channels 1-4, which output controls MASTER 2 and BOOTH. can be selected with the assignment switches. In mid- position, both channels can be heard at the same Assignment switches volume.
- Page 25 AC connection Inputs LINE 1-10 Plug in the mains cable of the supplied power unit here Stereo inputs (RCA) for channels 1-4 for connecting units and fix it with the union nut. with line level outputs (e.g. CD players). Connectors X-FADER START Output REC(ORD) 3.5 mm mini jacks for remote control (fader start) of CD Stereo output (RCA) for connecting a recording unit.
-
Page 26: Installation
5 INSTALLATION The PM-4010 can be used as a table top unit or it can be installed into a console. Please make sure that there is enough space around the unit for ventilation to improve heat radiation. Steady overheating will damage the unit. - Page 27 You can connect three microphones: a DJ microphone to the DJ microphone channel DJ MIC and two further microphones to the microphone channels MIC 1 and MIC 2. • Connect a DJ microphone via an XLR plug or a 6.3 mm plug to the front input DJ MIC •...
- Page 28 PM-4010 and transfer it to a computer with USB 1.1 or 2.0 connection. Connect the power supply unit to the AC input of the PM-4010 and the mains plug to a mains socket. Use the unit only with the supplied power unit. Always disconnect the mains connector when you wish to change connections, move the unit to a different place or if it is not used for a longer period.
-
Page 29: Operation
6 OPERATION Prior to switching on, set the master fader and the output controls MASTER 2 and BOOTH to zero to avoid damage to the hearing by a volume which is too high when switching on. Switch on the unit with the power switch. -
Page 30: Announcements Via The Dj Microphone
Adjust the desired headphones volume with the control CUE LEVEL. 6.6 Using the fader start function When two CD players with contact control are connected to the PM-4010, they can be remote controlled with the crossfader (fader start function). Use the crossfader assignment switches to assign the two input channels to be remote controlled to a crossfader side: •... -
Page 31: Cleaning And Maintenance
7 CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. -
Page 32: Problem Chart
8 PROBLEM CHART PROBLEM CAUSE REMEDY The power does not • The power cable is not connected. • Connect the cable to a power outlet. turn on. • The input selector switch is in the • Set the selector switch to the correct There is little or no sound. -
Page 33: Technical Specifications
9 TECHNICAL SPECIFICATIONS 230 V AC, 50 Hz ~, Power supply: via supplied power unit Power consumption: 35 W Inputs: DJ MIC: combined XLR/6.3 mm jack (bal.) MIC 1, 2: 6.3 mm jack (bal.) Minimum input voltage: 1 mV RMS LINE 1-10 (rear): stereo RCA LINE 8 (front):...
