OWNER'S MANUAL
Bose
FreeSpace
®
®
DS 40SE surface-mount
loudspeaker
取 扱説明書
この度は Bose
FreeSpace
DS 40SE surface-mount loudspeakerをお買い上げ
®
®
いただき、 誠にありがとうございます。 本機を正しくお使いいただくため、 ご使用に
なる前に必ずこの取扱説明書をお読みください。 また、 必要なときにご覧になれる
よう大切に保管しておく ことをおすすめします。
※説明の便宜上、 イラストは実物と異なる場合があります。

Advertisement

loading

Related Manuals for Bose DS 40SE

Summary of Contents for Bose DS 40SE

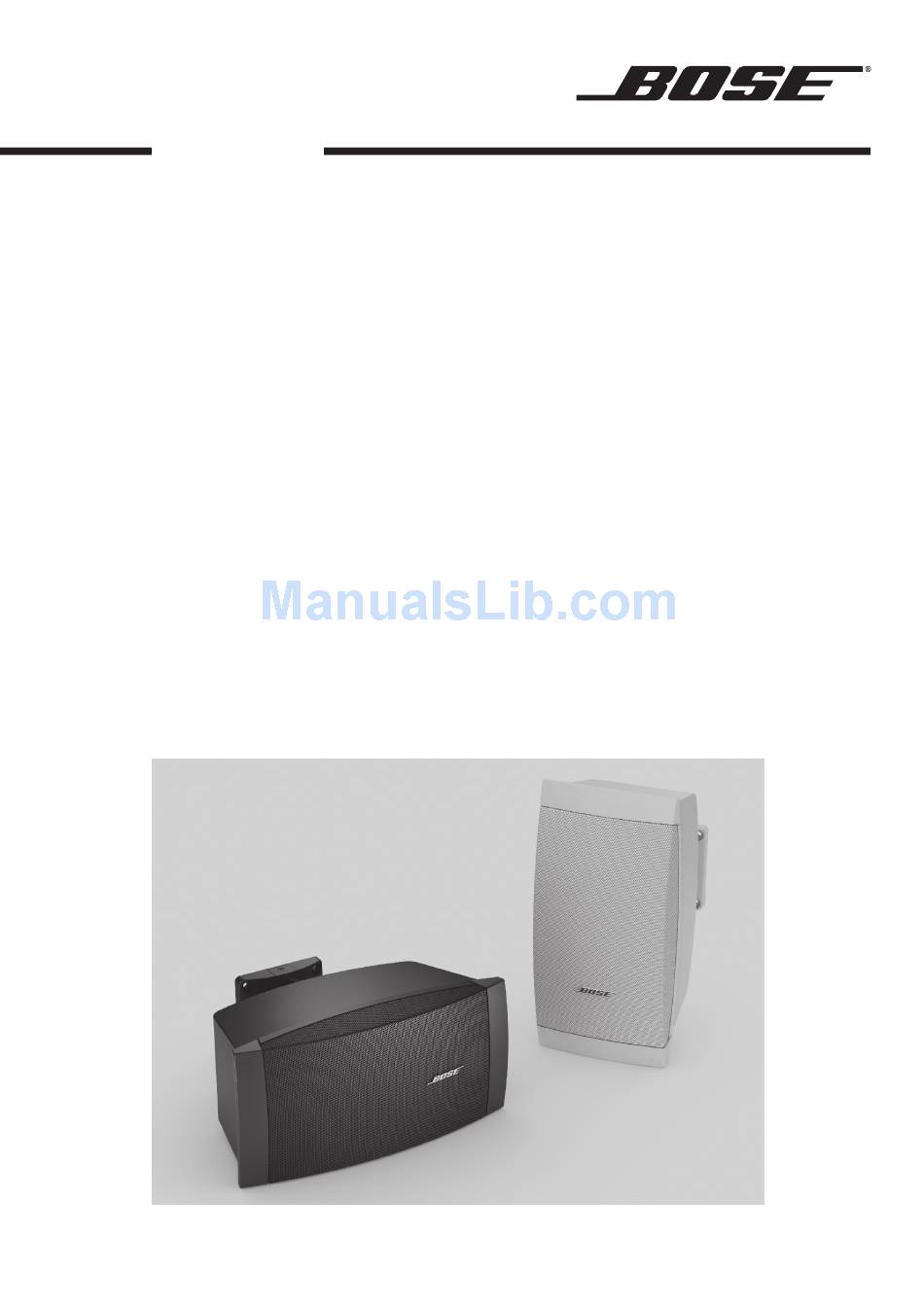

  • Page 1 OWNER'S MANUAL Bose FreeSpace ® ® DS 40SE surface-mount loudspeaker 取 扱説明書 この度は Bose FreeSpace DS 40SE surface-mount loudspeakerをお買い上げ ® ® いただき、 誠にありがとうございます。 本機を正しくお使いいただくため、 ご使用に なる前に必ずこの取扱説明書をお読みください。 また、 必要なときにご覧になれる よう大切に保管しておく ことをおすすめします。 ※説明の便宜上、 イラストは実物と異なる場合があります。...
  • Page 2 安全上の留意項目 ご使用前に、 下記の 「留意項目」 をよくお読みになり、 正しくお使いください。 この 「安全上の留意項目」 は、 製品を安全に正しくお使いいただき、 あなたや他の人々への危害や財産への損害を 未然に防止するため、 いろいろな絵表示をしています。 内容をよく理解してから本文をお読みください。 絵表示について 記号は警告 ・ 注意を促す内容があることを告げるものです。 警告 この表示を無視して、 誤った取り扱いをすると、 人が死亡または重傷 を負う可能性が想定される内容を示します。 記号は禁止の行為であることを告げるものです この表示を無視して、 誤った取り扱いをすると、 人が損傷を負う可能性 （左図の場合は分解禁止を意味します） 。 注意 が想定される内容および物的損害のみの発生が想定される内容を 示します。 記号は行為を強制したり指示する内容を告げるものです。 ●異常が発生したとき ●設置、 保管するとき 警告 警告 変なにおいや音がしたときは、 すぐに電源スイッチを切り、 本体のカバーを外したり、...
  • Page 3 特　長 DS 40SE surface-mount loudspeaker は、 商業・公共施設向けスピーカー FreeSpace ® ® Bose FreeSpace DS シリーズの統一された音質・デザイン・機能性を採用した、 ミディアム・クラスの露出型・全天候型・ハイ インピーダンス/ローインピーダンス兼用スピーカーです。 小音量のバックグラウンドミュージック再生から、 中程度のフォアグラウンドミュージック再生までの用途に 最適。 レストランやカフェなどの商業施設をはじめ、 会議室やホテルなどあらゆる公共施設において、 高品質 な音楽再生と明瞭性の高いスピーチ再生を提供します。 ・ 新開発の全天候型11.5cmフルレンジドライバーにより、 低域から高域までバランスのとれた高音質なフル レンジパフォーマンスを実現 ・ 国際規格IEC529に基づく防塵・防水保護等級IP55適合。 耐久性の高い全天候仕様。 屋内施設から屋外 施設まで幅広く対応可能 ・ 壁掛け用ブラケット付属版と天井吊り下げ用ブラケット付属版との2種類のバリエーションを用意 ・ マルチタップトランスを採用し、70/100Vラインのハイ ・インピーダンスと8Ω/40Wのロー・インピーダ...
  • Page 4 開梱時のご注意 もし開梱時に損傷などが発見された場合や、 内容物が不足しているときはそのままの状態を保ち、 ただちにお 買い上げになった販売店までご連絡ください。 そのままでのご使用はおやめください。 また、 箱や梱包材は、 後 日の修理メンテナンス等が必要になった場合のために保管しておく ことをおすすめします。 内容物 ※スピーカーコードは付属されておりません。 ネジ ケーブル固定用部品 壁掛ブラケット スピーカー本体 ネジ ※ ネジ ※盗難防止用ネジ （サイズ ：M3） スピーカーのお手入れについて キャビネットの汚れを落とす場合 ● 汚 れやホコリは、 柔らかい布で、 から拭きをしてください。 ● 汚 れがひどいときには、 中性洗剤を薄めた水に柔らかい布を浸し、 堅く絞ってから汚れを拭きとり、 別の乾 いた柔らかい布で、 から拭きをしてください。 ● シ ンナー、 ベンジン、 アルコール、 化学薬品を使用すると表面が侵されたり文字が消えたり外装ムラになる ことがありますから絶対に使わないでください。...
  • Page 5 接続について ● ス ピーカーとアンプを接続するときは、 必ずアンプの電源を切ってから行ってください。 ● 壁 掛ブラケットの裏面にある入力端子とアンプからの出力端子をスピーカーコードで接続してください。 ● ス ピーカーコードは、 下の図のように先端の被覆をむいておきます。 ※スピーカーコードの極性 （ ） を間違えますと、 音の定位がフラついたり低音が出なくなったりします。 、 エンドキャップの外し方...
  • Page 6 スピーカーを横に設置する場合 ●上下方向に角度を調節できるように設置する場合 壁掛ブラケット ●左右方向に角度を調節できるように設置する場合 壁掛ブラケット...
  • Page 7 安全ワイヤー取付 （ネジ穴M4 深さ9） 落下防止安全ワイヤーを別途用意 して取り付けます。 ワイヤーは、 壁掛ブラケットに取り 付けるのでなく、 本体と天井や壁取 付面を直接つないでください。...
  • Page 8 スピーカーを縦に設置する場合 ●上下方向に角度を調節できるように設置する場合 壁掛ブラケット ● 左 右方向に角度を 調節できるように設置する場合 壁掛ブラケット...
  • Page 9 安全ワイヤー取付 （ネジ穴M4 深さ9） 落下防止安全ワイヤーを別途用意して取り付けます。 ワイヤーは、 壁掛ブラケットに取り付けるのでなく、 本体 と天井や壁取付面を直接つないでください。...
  • Page 10 付属の壁掛ブラケットの使い方 壁にケーブル穴を開けて取り付ける場合 梁または桟 取り付け位置の確認と、 取り付け場所にスピーカーケーブルを通しておきます。 ・ 取 り付けに関しては、 専門の業者に依頼することをおすすめします。 ・ ネ ジは確実に締めてください。 締め付けが弱かったり、 奥まで締めこんでいない場合は、 落下し てケガの原因 になります。 注意 ・ 取 り付ける面の強度が不十分の場合、 取り付けても、 しっかり固定できず落下してケガの原因 になります。 ・ 説 明どおりに取り付けなかったり、 取付面の強度が不足している場合や、 材質に合った適切なネ ジやアンカーを使用しなかった場合は、 落下してケガの原因になります。...
  • Page 11 ●ローインピーダンス接続 （8Ω） の場合 ●ハイインピーダンス接続の場合...
  • Page 12 付属の壁掛ブラケットの使い方...
  • Page 13 壁にケーブル穴を開けられない場合 ●ローインピーダンス接続 （8Ω） の場合 ●ハイインピーダンス接続の場合...
  • Page 14 　付属の壁掛ブラケットの使い方 梁または桟 ・ 取 り付けに関しては、 専門の業者に依頼することをおすすめします。 ・ ネ ジは確実に締めてください。 締め付けが弱かったり、 奥まで締めこんでいない場合は、 落下し てケガの原因になります。 注意 ・ 取 り付ける面の強度が不十分の場合、 取り付けても、 しっかり固定できず落下してケガの原因 になります。 ・ 説 明どおりに取り付けなかったり、 取付面の強度が不足している場合や、 材質に合った適切なネ ジやアンカーを使用しなかった場合は、 落下してケガの原因になります。...
  • Page 16 ブラケットとスピーカーの接続のしかた ネジ ※ ※ネジ のかわりにネジ を使用することで盗難防止効果があります。...
  • Page 17 スピーカーの角度の調節のしかた ネジ 角度の調節を行う時は、 必ずネジ をゆるめます。 注意! スピーカーの角度を調節する場合は、 ネジ を十分にゆるめてから （外れるぐらい） スピーカーの 必ず守っ て 向きを変えてください。 ネジのゆるめ方が不十分ですと、 角度を固定する部分が削れて固定できな ください くなることがあります。 角度が決まったら、 ネジ をしっかり締め付けて固定してください。...
  • Page 18 ワイヤーコネクターの取り付け方 ネジ...
  • Page 19 マルチタップトランスの切り換え方 2.5W* NC** 100V * 工場出荷時設定 **NC: 使用禁止 ● の場合 ● の場合 ● の場合 8Ω 100V 注意 100V 伝送で使用する際に、 タップをNC に合わせないでください。 過負荷になり火災や機器の故障の原因となります。...
  • Page 20 ブラック ( DS 40SEB )・ ホワイト ( DS 40SEW ) お問い合わせ先 故障および修理のお問い合わせ先  ボーズ株式会社 サービスセンター            お客様専用ナビダイヤル 0570   PHS、 IP電話からは、 Tel 03-5489-1124へおかけください。  〒206-0035 東京都多摩市唐木田1-53-9 唐木田センタービル 製品等のお問い合わせ先  ボーズ株式会社 ユーザーサポートセンター お客様専用ナビダイヤル 0570 PHS、 IP電話からは、 Tel 03-5489-0955へおかけください。 保　証 保証の内容および条件は付属の保証書をご覧ください。 ボーズ株式会社 http://www.bose.co.jp/ 〒150-0036　東京都渋谷区南平台町16 -17 渋谷ガーデンタワー 5階 ● 仕様及び外観は改良のため予告なく変更することがあります。 ● 弊社取扱以外の製品については、 保証の責任を負いかねますのでご了承願います。 OM - 1451-E 13・02 (B)
