D-Link DIR-506L Quick Installation Manual

Pocket cloud router
Hide thumbs Also See for DIR-506L:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 40

Quick Links

Download this manual See also: Configuration Manual, Quick Installation Manual

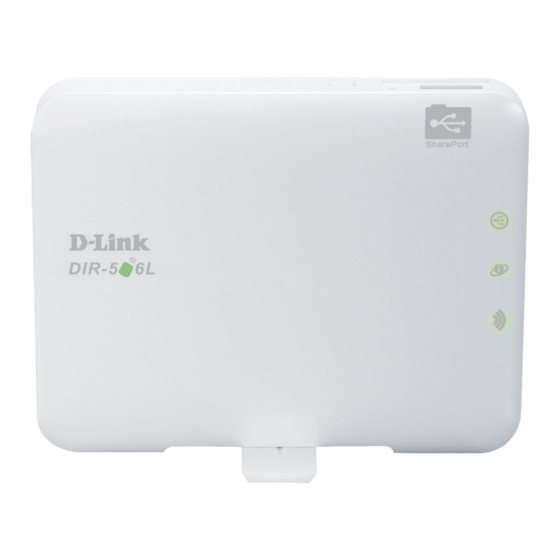

POCKET CLOUD ROUTER
DIR-506L
QUICK
INSTALLATION
GUIDE
Руководство по быстРой установке
Guía de InstalacIón RápIda
GuIa de Instalação RápIda
快速安裝指南
petunjuk pemasanGan cepat

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DIR-506L and is the answer not in the manual?

Questions and answers

Related Manuals for D-Link DIR-506L

Summary of Contents for D-Link DIR-506L

  • Page 1: Quick Installation

    POCKET CLOUD ROUTER DIR-506L QUICK INSTALLATION GUIDE Руководство по быстРой установке Guía de InstalacIón RápIda GuIa de Instalação RápIda 快速安裝指南 petunjuk pemasanGan cepat...
  • Page 2 DIR-506L...

  • Page 3: Contents Of Packaging

    BATTERy 1700mah If any of these items are missing from your packaging, contact your reseller. note: please make sure you insert the battery before using the dIR-506l. please use 5V/1a adapter to power the device. DIR-506L...

  • Page 4: Router Mode

    SELECT yOUR MODE you can select the mode on Web GuI: Router/ap (access point) mode, Repeater mode and Wi-Fi Hotspot mode. ROUTER MODE Internet Modem DIR-506L Computer Smart Phone create a Wi-Fi network WI-FI hOTSPOT (ROUTER MODE) WISP Outdoor AP...

  • Page 5: Product Setup

    ROUTER/AP MODE SETUP please make sure you insert the battery before using the dIR-506l. Note: please charging dIR-506l for 4 hours when the first time to use it. CONFIGURE ThE DIR-506L open a web browser and go to http://192.168.0.1. enter admin Login as the user name, and leave the password blank.

  • Page 6: Repeater Mode Setup

    REPEATER MODE SETUP please make sure you insert the battery before using the dIR-506l. Note: please charging dIR-506l for 4 hours when the first time to use it. CONNECT ThE DEVICE AND SELECT A MODE select Repeater mode on Web GuI.

  • Page 7: Troubleshooting

    2. hOW DO I ADD A NEW WI-FI CLIENT OR PC IF I hAVE FORGOTTEN My WI-FI NETWORK NAME (SSID) OR WI-FI PASSWORD? - every computer that needs to connect to the dIR-506l wirelessly, you will need to ensure you use the correct Wi-Fi network name (ssId) and Wi-Fi password.

  • Page 8: Technical Support

    TECHNICAL SUPPORT you can find software updates and user documentation on the d-link website. Tech Support for customers in Australia: D-Link Middle East - Dubai, U.A.E. tel: 1300-766-868 plot no. s31102, 24/7 technical support jebel ali Free Zone south, Web: http://www.dlink.com.au p.o.Box 18224, dubai, u.a.e.
  • Page 9 + 965 22453939 / +965 22453949 Türkiye Merkez İrtibat Ofisi ayazağa maslak yolu erdebil cevahir İş merkezi no: 5/a ayazağa / maslak İstanbul tel: +90 212 2895659 Ücretsiz müşteri destek Hattı: 0 800 211 00 65 Web:www.dlink.com.tr teknik destek: support.tr@dlink.com.tr DIR-506L...

  • Page 10: Комплект Поставки

    USB-КАБЕЛЬ mInI usB - usB type a БАТАРЕЯ 1700mah если что-либо из перечисленного отсутствует, обратитесь к поставщику. внимание: перед использованием dIR-506l, пожалуйста, убедитесь, что аккумулятор установлен. для подачи питания на устройство, пожалуйста, используйте адаптер 5в/1a. DIR-506L DIR-506L DIR-506L DIR-506L...
  • Page 11 ВВЕДЕНИЕ ВЫБЕРИТЕ РЕЖИМ в Web-интерфейсе можно выбрать режим работы: режим маршрутизатора/тд (точки доступа), режим повторителя и режим Wi-Fi Hotspot. РЕЖИМ МАРШРУТИЗАТОРА Интернет Модем DIR-506L компьютер смартфон создайте сеть Wi-Fi WI-FI HOTSPOT (РЕЖИМ МАРШРУТИЗАТОР) WIsp внешняя тд Интернет (Wi-Fi Hotspot) компьютер...
  • Page 12 УСТАНОВКА установка РеЖИМа МаРШРутИЗатоРа/тоЧкИ доступа перед использованием dIR-506l, пожалуйста, убедитесь, что аккумулятор установлен. Примечание: перед первым использованием необходимо заряжать аккумулятор не менее 4 часов. НАСТРОЙКА DIR-506L откройте Web-браузер и перейдите на http://192.168.0.1. Login введите admin в качестве user name (Имя пользователя) и...
  • Page 13 перед первым использованием необходимо заряжать аккумулятор не менее 4 часов. ПОДКЛЮЧИТЕ УСТРОЙСТВО И ВЫБЕРИТЕ РЕЖИМ выберите в Web-интерфейсе режим повторителя. СОВМЕСТНОЕ ИСПОЛЬЗОВАНИЕ СЕТИ WI-FI теперь dIR-506l готов для предоставления общего доступа к сети Wi-Fi любому пк или мобильному устройству. DIR-506L...

  • Page 14: Поиск И Устранение Неисправностей

    2. КАК ДОБАВИТЬ НОВОГО КЛИЕНТА WI-FI ИЛИ ПК, ЕСЛИ ЗАБЫТО ИМЯ СЕТИ WI-FI (SSID) ИЛИ ПАРОЛЬ WI-FI? - для каждого компьютера, которому необходимо подключиться к dIR-506l беспроводным способом, убедитесь, что используются правильные имя сети Wi-Fi (ssId) и пароль Wi-Fi. - воспользуйтесь пользовательским Web-интерфейсом (как описано выше в вопросе 1), чтобы...
  • Page 15 технИЧескаЯ поддеРЖка обновления программного обеспечения и документация доступны на Интернет-сайте d-link. d-link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. клиенты могут обратиться в группу технической поддержки d-link по телефону или через Интернет. Техническая поддержка D-Link: +7(495) 744-00-99 Техническая поддержка через Интернет...

  • Page 16: Contenido Del Empaque

    1700mah si uno de los elementos no se encuentra, por favor contáctese con su vendedor. nota: por favor, asegúrese de insertar la batería antes de usar el dIR-506l. por favor, use un adaptador de 5V/1a para energizar el dispositivo. DIR-506L...
  • Page 17 Web: Router/ap (access point), modo Repetidor y modo Wi-Fi Hotspot. MODO ROUTER Internet modem dIR-506l computador teléfono smart crear una Red Wi-Fi WI-FI HOTSPOT (MODO ROUTER) acess point de exterior WIsp...
  • Page 18 CONFIGURACIÓN MODOS ROUTER/AP por favor, asegúrese de insertar la batería antes de usar el dIR-506l. Nota: por favor, cargue el dIR-506l durante 4 horas antes de utilizarlo por primera vez. CONFIGURAR EL DIR-506L abra un navegador web y vaya a http://192.168.0.1. Introduzca Login admin como nombre de usuario y deje la contraseña en blanco.
  • Page 19 Nota: por favor, cargue el dIR-506l durante 4 horas antes de utilizarlo por primera vez. CONECTE EL DISPOSITIVO y SELECCIONE UN MODO seleccione el modo RepetIdoR en la interfaz Web.

  • Page 20: Solución De Problemas

    MI NOMBRE DE RED INALÁMBRICA (SSID) O CLAVE DE CIFRADO INALÁMBRICO? - por cada pc que necesita conectar al dIR-506l de forma inalámbrica, tendrá que asegurarse de que utiliza el nombre correcto de la Red Inalámbrica (ssId) y la clave de cifrado que ha ingresado.

  • Page 21: Soporte Técnico

    SOPORTE TÉCNICO usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA soporte técnico a través de los siguientes teléfonos de d-link PAIS NUMERO Argentina...

  • Page 22: Conteudo Da Embalagem

    BATERIA 1700mah se algum dos itens não constar na caixa, contate seu revendedor. nota: por favor, certifique-se de inserir a bateria antes de usar o dIR-506l. por favor, use uma fonte de alimentação de 5V/1a para ligar o dispositivo. DIR-506L...
  • Page 23 Você pode selecionar o modo na interface de administração: Router / ap (access point), modo Repetidor e ponto de acesso. MODO ROTEADOR modem Internet dIR-506l computador smart phone crie uma rede Wi-Fi WI-FI HOTSPOT (MODO ROUTER) WIsp access point externo...
  • Page 24 Configuração ROUTER/AP por favor, certifique-se de inserir a bateria antes de usar o dIR-506l. Nota: por favor, na primeira recarga da bateria, carregue o dIR-506l, durante 4 horas. CONFIGURE O DIR-506L abra um navegador da web e vá para http://192.168.0.1. digite Login admin como o nome de usuário e deixar a senha em branco.
  • Page 25 RepetIdoR por favor, certifique-se de inserir a bateria antes de usar o dIR-506l. Nota: por favor, na primeira recarga da bateria, carregue o dIR-506l, durante 4 horas. CONECTE O DISPOSITIVO E SELECIONE UM MODO DE OPERAÇÃO selecione o modo RepeateR na página Web.

  • Page 26: Solução De Problemas

    2. COMO FAÇO PARA ADICIONAR UM CLIENTE WI-FI NOVO OU PC CASO TENhA ESQUECIDO MEU NOME DE REDE WI-FI (SSID) ou SENhA? - para se conectar a rede sem fio do dIR-506l, você vai precisar do nome correto da rede Wi-Fi (ssId) e senha.

  • Page 27: Suporte Técnico

    SUPORTE TÉCNICO caso tenha dúvidas na instalação do produto, entre em contato com o suporte técnico d-link. acesse o site: www.dlink.com.br/suporte DIR-506L...
  • Page 28 包裝內容物 內容 POCKET CLOUD ROUTER dIR-506l USB連接線 mInI usB轉usB type a 電池 1700mAh 若包裝內缺少上述物品，請連絡您的經銷商。 中 注意： 文 請在使用DIR-506L前確認已插入電池。 請使用5V/1A變壓器來連接至裝置。 DIR-506L...
  • Page 29 產品介紹 選擇您的使用模式 您可於網頁介面選擇模式：路由器/基地台(AP)模式、中繼(Repeater)模式、Wi-Fi熱點模式。 路由器模式 網際網路 寬頻數據機 DIR-506L 電腦 智慧型手機 建立一個Wi-Fi網路 Wi-Fi熱點 (路由器模式) WISP戶外AP 網際網路 (Wi-Fi熱點) 電腦 DIR-506L 智慧型手機 中 將一個現有的公眾無線網路來源透過本設備再將Wi-Fi無線訊號分享出來 文 基地台(AP)模式 寬頻數據機 路由器 網際網路 電腦 DIR-506L 智慧型手機 將Wi-Fi功能新增至一個有線網路 中繼(RePeAteR)模式 網際網路 寬頻數據機 路由器 電腦 DIR-506L 智慧型手機 將另一台AP或無線路由器的無線訊號涵蓋範圍延伸 DIR-506L...
  • Page 30 產品設定 路由/AP模式設定 在使用DIR-506L前請確認已安裝電池。 注意 : 在第一次使用DIR-506L前請充電至少四個小時。 設定您的DiR-506L 打開您的網頁瀏覽器並前往http://192.168.0.1。登入帳號請使用 Login admin並讓密碼欄位保持空白。 User Name xxxx Password 中 文 DIR-506L...
  • Page 31 產品設定 中繼(Repeater)模式設定 在使用DIR-506L前請確認已安裝電池。 注意 : 在第一次使用DIR-506L前請充電至少四個小時。 連接至裝置後選擇模式 於網頁介面選擇中繼模式。 您的DIR-506L現在已備妥分享Wi-Fi無線網路至您的電腦或其他 行動裝置。 中 文 DIR-506L...
  • Page 32 疑難排除 安裝與設定相關問題 1. 我該如何將DiR-506L恢復原廠預設? (1) 請確認電源已開啟。 (2) 按下並按住USB埠旁的RESET鈕至少六秒鐘。 注意 : 將裝置恢復原廠預設將把目前的設定參數刪除。 2. 若我忘記我的Wi-Fi網路名(SSiD)或金鑰，我該如何查詢來讓新電腦或裝置連線至DiR- 506L? (1) 使用網路線來連接您的電腦與DIR-506L。 (2) 開啟網頁瀏覽器並在網址內輸入http://192.168.0.1或http://dlinkrouter。 (3) 登入路由器。預設的使用者名稱為admin，無密碼(若您已忘記之前更改過的密碼，您可以參考 問題1的內容來將密碼清除)。 (4) 至無線網路設定的項目內查看或修改。 建議您查詢或修改後請將您的無線設定資料記下。 3. 為什麼我已經設定好路由器但卻無法連接至網際網路? - 若您是第四台網路(例如 : Cable Modem)的使用者，請登入路由器設定介面後，至網際網路設定項 目確認您確認您選擇的網路類型為動態IP位址(DHCP)，且在MAC位址欄位內已正確複製或輸入電 腦的MAC位址。 - 若您是xDSL寬頻網路(例如 : ADSL/光世代等)的使用者，請登入路由器設定介面後，至網際網路設 定項目確認您選擇的網路類型為PPPoE，且輸入的帳號和密碼資料是正確的。 - 若您是固定IP位址的使用者，請登入路由器設定介面後，至網際網路設定項目確認您選擇的網路...
  • Page 33 友訊科技 台灣分公司 技術支援資訊 如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣地區用戶可以透過我 們的網站、電子郵件或電話等方式與d-link台灣地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 服務時間：週一至週五，早上9:00到晚上9:00 (不含周六、日及國定假日) 網 站：http://www.dlink.com.tw 電子郵件：dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司 的聯絡資訊以取得相關支援服務。 產品保固期限、台灣區維修據點查詢，請參考以下網頁說明： http://www.dlink.com.tw 產品維修： 使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。 中 文 DIR-506L...

  • Page 34: Isi Kemasan

    ISI KEMASAN POCKET CLOUD ROUTER dIR-506l KABEL USB mInI usB ke usB tIpe a BATERAI 1700mah jika terdapat salah satu item yang hilang dari kemasan anda, hubungi reseller anda. catatan: pastikan anda telah memasukkan baterai sebelum menggunakan dIR-506l. pastikan anda menggunakan adaptor listrik 5V/1a untuk menyalakan perangkat.
  • Page 35 PENDAhULUAN PILIh MODUS ANDA anda dapat menentukan modus pada Web GuI: modus Router/ap (akses poin), modus Repeater dan modus Wi-Fi Hotspot. MODUS ROUTER Internet modem dIR-506l computer smart phone membangun jaringan nirkabel WI-FI HOTSPOT (ROUTER MODE) WIsp outdoor ap Internet...
  • Page 36 PENGATURAN PRODUK MODE PENGATURAN ROUTER/AP pastikan anda memasukkan baterai sebelum menggunakan dIR-506l Catatan: pastikan anda mengisi baterai dIR-506l selama 4 jam sebelum menggunakannya untuk pertama kali. KONFIGURASI DIR-506L Buka web browser dengan alamat http://192.168.0.1. masukkan Login admin sebagai user name, dan biarkan password kosong.
  • Page 37 PENGATURAN PRODUK PENGATURAN PADA MODUS REPEATER pastikan anda memasukkan baterai sebelum menggunakan dIR-506l Catatan: pastikan anda mengisi baterai dIR-506l selama 4 jam sebelum menggunakannya untuk pertama kali. hUBUNGKAN PERANGKAT DAN PILIh MODUS pilih modus RepeateR pada Web GuI. BERBAGI JARINGAN WI-FI sekarang dIR-506l siap untuk berbagi jaringan Wi-Fi ke pc atau perangkat mobile anda.
  • Page 38 JARINGAN JIKA SAyA TELAh LUPA NAMA JARINGAN WI-FI (SSID) ATAU PASSWORD WI-FINyA? - setiap komputer yang perlu terhubung ke jaringan dIR-506l secara nirkabel, perlu memastikan bahwa anda sudah menggunakan nama jaringan Wi-Fi (ssId) dan kata sandi Wi-Fi yang benar. - Gunakan antarmuka pengguna berbasis web (seperti yang dijelaskan dalam pertanyaan 1 di atas) untuk memeriksa atau memilih jaringan nirkabel anda.
  • Page 39 DUKUNGAN TEKNIS update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web d-link. dukungan teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: email : support@dlink.co.id Website : http://support.dlink.co.id DIR-506L...
  • Page 40 D-Link GPL Code Statement: this d-link product includes software code developed by third parties, including software code subject to the Gnu General public license (“Gpl”) or Gnu lesser General public license (“lGpl”). as applicable, the terms of the Gpl and lGpl, and information on obtaining access to the Gpl code and lGpl code used in this product, are available to you at: http://tsd.dlink.com.tw/Gpl.asp...

  • Page 41: Gnu General Public License

    Finally, any free program is threatened constantly by software patents. We wish to avoid the danger that redistributors of a free program will individually obtain patent licenses, DIR-506L...

  • Page 42: Gnu General Public License Terms And Conditions For Copying, Distribution And Modification

    (or else, saying that you provide a warranty) and that users may redistribute the program under these conditions, and telling the user how to view a copy of this License. (Exception: if the Program itself is interactive but does DIR-506L...
  • Page 43 (in either source or binary form) with the major components (compiler, kernel, and so on) of the operating system on which the executable runs, unless that component itself accompanies the executable. DIR-506L...
  • Page 44 DIR-506L...
  • Page 45 ABOVE, BE LIABLE TO YOU FOR DAMAGES, INCLUDING ANY GENERAL, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OR INABILITY TO USE THE PROGRAM (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING RENDERED INACCURATE OR LOSSES DIR-506L...

  • Page 46: End Of Terms And Conditions

    ABSOLUTELY NO WARRANTY; for details type `show w’. This is free software, and you are welcome to redistribute it under certain conditions; type `show c’ for details. The hypothetical commands `show w’ and `show c’ should show the appropriate parts of DIR-506L...
  • Page 47 If your program is a subroutine library, you may consider it more useful to permit linking proprietary applications with the library. If this is what you want to do, use the GNU Library General Public License instead of this License. DIR-506L...
  • Page 48 WIRELESS NETWORK REMINDER Wireless Network Name (SSID) Wireless Network Password Ver. 1.11(DI) 2012/08/20 11500Y20ND003Z3A1...
