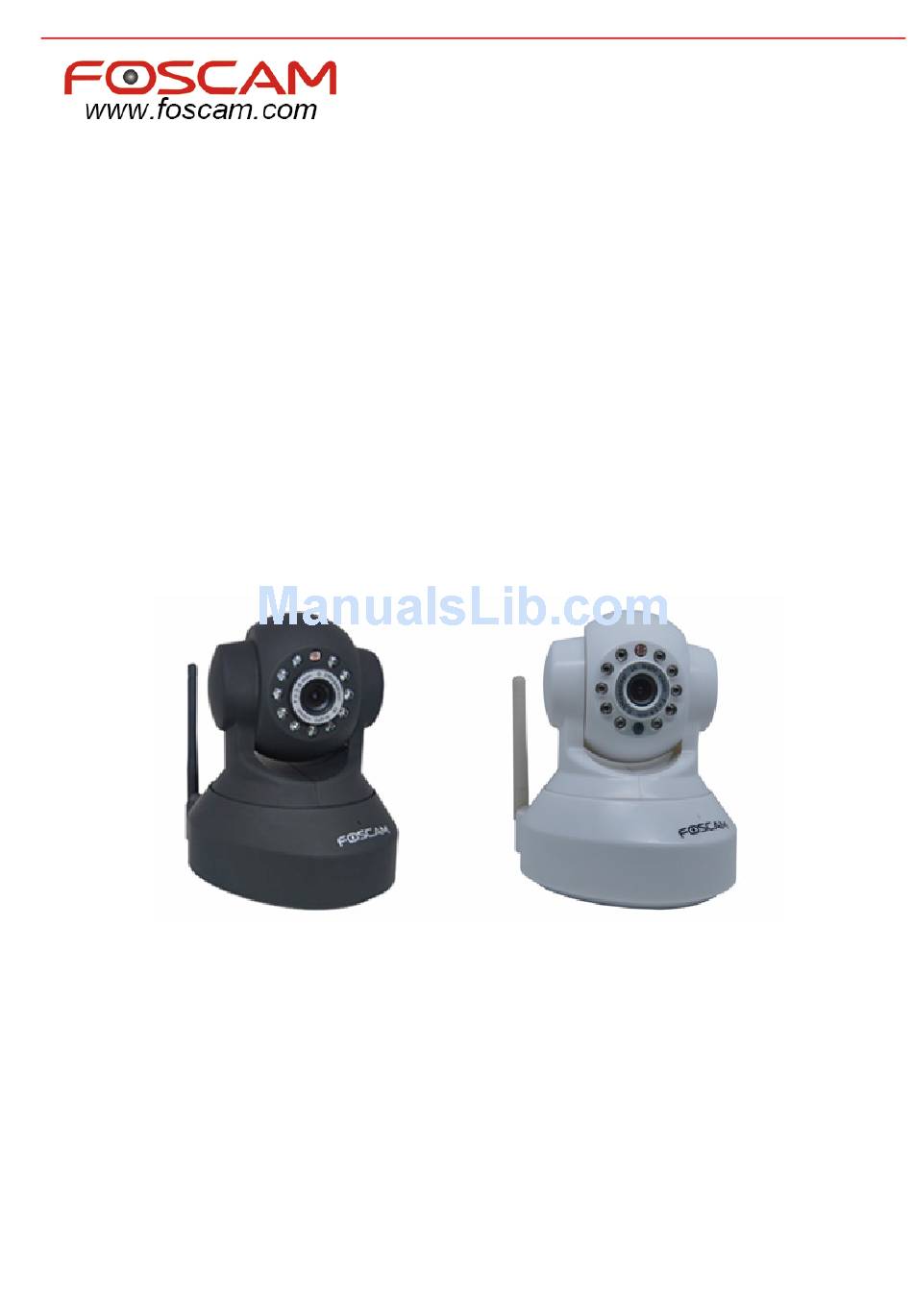

- Page 1 V38.01 Modelo:FI8918W Guía de Instalación Rápida (MAC) Cámara IP Inalámbrica / Cableada Color:Negro Color:Blanco Guía de Instalación Rápida Manual de Instalação Rápida Quick Installation Guide ShenZhen Foscam Intelligent Technology Co., Ltd...
-
Page 2: Instalación Del Hardware
FI8918W Guía de Instalación Rápida Guía de Instalación Rápida Contenido del Paquete 1) CÁMARA IP X 1 unidad 2) Cable de Red X 1 unidad 3) Soporte de montaje ×1 unidad 4) Fuente de Alimentación DC X 1 unidad 5) Antena WiFi (solamente disponible para modelos sin cable) 6) CD X 1 unidad (Incluye Manual del Usuario y programa ”IP Camera tool”) -
Page 3: Instalación Del Software
FI8918W Guía de Instalación Rápida Figura 1.1 Figura 1.2 2 Instalación del Software Introduzca el CD en su CD drive o en su ordenador y busque la carpeta “For MAC OS”. Seleccione la carpeta “IP Camera Tool”, cópielo en su MAC y ejecute el programa. - Page 4 FI8918W Guía de Instalación Rápida Figura 1.4 Introduzca su nombre de usuario y contraseña y haga clic en el segundo Acceso. Introduzca el nombre del usuario de la cámara y la contraseña, usuario predefinido es admin y no hay contraseña Figura 1.5...
- Page 5 FI8918W Guía de Instalación Rápida 4 WiFi (1) Por favor, abra “Menú Administrador” y haga clic en “WiFi”. Después marque “Activar Wifi”. Haga clic en el botón Escanear y la cámara detectará todos los dispositivos WiFi cercanas al área. Su router también aparecerá en la lista (Figura 1.8).
- Page 6 FI8918W Guía de Instalación Rápida 5 Servicio DDNS 5.1 Usuario de IP estática Usuarios de IP estática no necesitan definir la configuración del servicio DDNS para acceso remoto. Cuando haya finalizado la conexión de la cámara en la red y el redireccionamiento del puerto (“port forwarding”) (Figura2.6/2.7), usted puede acceder a la cámara directamente a través de la Internet...
- Page 7 FI8918W Guía de Instalación Rápida “UPnP correcto” 2) Haga el redireccionamiento de puerto manualmente (detalles: Figura 2.6/2.7). Si su router tiene servidor virtual, el hará el redireccionamiento de puertos. Por favor, escriba la IP de red de la cámara y el puerto que usted configuró en las configuraciones básicas de red para la lista de mapa Virtual.
- Page 8 FI8918W Guía de Instalación Rápida Figura 2.3 Asegúrese que su cámara está en la misma subred que su router. En otras palabras, mantenga las primeras tres partes iguales a su router o su ordenador. El portal (Gateway) es la IP LAN de su router. Usted puede encontrar el servidor DNS en su router caso no lo sepa.
- Page 9 FI8918W Guía de Instalación Rápida Acceda su router y encuentre las configuraciones de redireccionamiento de puertos. Por ejemplo, el router Lynksys tiene los siguientes parámetros: Ajuste los campos de redireccionamiento de puertos (port forwarding) como se sigue: Figura 2.6 Usted también puede elegir la amplitud del redireccionamiento de puertos.
-
Page 10: Instalação Do Hardware
FI8918W Manual de Instalação Rápida Manual de Instalação Rápida Conteúdo da Embalagem 1) Câmera IP X 1 Unidade 2) Cabo de rede X 1 Unidade 3) Fonte de alimentação DC X 1 Unidade 4) Suporte de montagem X 1 Unidade 5) Cartão de Garantia X 1 Unidade... -
Page 11: Instalação Do Software
FI8918W Manual de Instalação Rápida Figura 1.1 Figura 1.2 2 Instalação do Software Insira o CD na sua unidade de CD do seu laptop e localize a pasta “For MAC OS”. Dentro dessa pasta selecione IP Camera Tool. Copie o Arquivo IP Camera Tool para o MAC e inicie o programa. - Page 12 FI8918W Manual de Instalação Rápida The default user is admin No password If you use Firefox, Google Chrome, Safari, choose here to login Figura 1.4 Preencha o nome de usuário e senha e escolher o segundo botão de login .
- Page 13 FI8918W Manual de Instalação Rápida Figura 1.7 4 Confirgurações de Wireless LAN 1) Por Favor escolha “Administrator”e clique em “Ustawienia sieci bezprzewodowej WiFi”. Então Escolha “Użyj sieci bezprzewodowej”. Clique no botão Skanuj e a câmera irá detectar todos os dispositivos WIFI na área ao redor. Deve aparecer também o seu roteador na lista.
- Page 14 FI8918W Manual de Instalação Rápida Figura 1.9 3)Clique no botão Enviar (Submit) depois de todas as configurações tenham sido preenchidas. A câmera irá reiniciar. Depois que a câmera tenha concluído o processo de reinicialização, aguarde 10 segundos e desconecte o cabo de rede. A câmara deverá funcionar através de seu roteador sem fio.
- Page 15 FI8918W Manual de Instalação Rápida Por exemplo, aqui estão os passos para um roteador Linksys WRT54G: 1) Obter o endereço IP do roteador (endereço do gateway na LAN), nome de usuário e senha para login do administrador da rede no roteador;...
- Page 16 FI8918W Manual de Instalação Rápida Figura 2.1 Todas as configurações são salvas e aparece a seguinte tela: (Figura 2.2) Seu nome de host serão exibidas na lista. Nota: Lembre-se do nome do host, nome de usuário e senha, pois eles são necessários quando você...
- Page 17 FI8918W Manual de Instalação Rápida Gateway é o IP do seu roteador LAN. Você pode localizar o servidor DNS no seu roteador, se você não sabe o servidor DNS, você poderá encontrá-lo em fazendo uma conexão local com o seu computador (para mais detalhes: ver manual do usuário – Configurações de rede básicas)
- Page 18 FI8918W Manual de Instalação Rápida Figura 2.6 Você também pode escolher um intervalo encaminhamento de portas. A fim de encaminhar a porta com sucesso, recomendamos você definir tanto a porta de início quanto a porta final como o mesmo número de porta. Adicionar IP da câmera e porta LAN (Figura 2.3) na lista de portas página de encaminhamento.
-
Page 19: Packing List
FI8918W Quick Installation Guide Packing list 1) IP CAMERA X 1 2) Wi-Fi Antenna (only available for wireless model) 3) DC Power Supply X 1 4) Network Cable X 1 5) Mounting bracket ×1 6) CD X 1 (Includes user manual、IP camera tool) -
Page 20: Software Installation
FI8918W Quick Installation Guide Figure 1.1 Mount the antenna Figure 1.2 Plug the network cable Get the camera connected to the router, and get it powered. Use the network cable to connect the camera to the router or the switch in the LAN network at your home or your office. - Page 21 FI8918W Quick Installation Guide The default user is admin No password If you use Firefox, Google Chrome, Safari, choose here to login Figure 1.4 Enter user name: admin, no password, and click login Fill in user name and password and choose the second login.
- Page 22 FI8918W Quick Installation Guide Figure 1.6 Click Live Video. You can see living video. Figure 1.7 4. Wireless Connection Settings Step 01) Please choose “For Administrator” and click “Wireless LAN Settings”. Then enable “Using Wireless LAN”. Click the Scan button and the camera will detect all WIFI devices around the area. It should also display your router in the list.
-
Page 23: Remote Access Settings
FI8918W Quick Installation Guide Figure 1.9 Wireless LAN Settings Step 03) Please click on the Submit button after all settings have been entered. The camera will reboot after the camera has completed the reboot process, wait 10 seconds and disconnect the network cable. - Page 24 FI8918W Quick Installation Guide Figure 2.0 Get to know the WAN IP address of the router Access the IP Camera from the Internet You can access the IP Camera from the Internet (remote access). Enter the WAN IP address and port number in IE browser or other browsers you use.
- Page 25 Secondly, select DynDns.org(dyndns) as a server showed as Thirdly, fill foscam as DDNS user, fill password foscam2012 as DDNS password, fill foscam.dyndns.org as DDNS domain and server URL, Then click save to make effect. The camera will restart and to take the DDNS settings effective.
- Page 26 ④Step 4, Use domain name to access the camera via internet After the port forwarding is finished, you can use the domain name+ http no. to access the camera via internet. Take hostname foscam.dyndns.org for example, the accessing link of the camera via internet would be http://foscam.dyndns.org:88...
-
Page 27: Other Settings
You have finished the quick installation of the camera. You can take time to play the camera. Please refer to the electronic user manual burned in the CD-ROM for other settings. Other advanced software settings, such as Alarm Service Settings, Mail Service Settings, User Settings. ShenZhen Foscam Intelligent Technology Co., Ltd www.foscam.com - 26 -...
