Summary of Contents for Abus TVIP91 Series

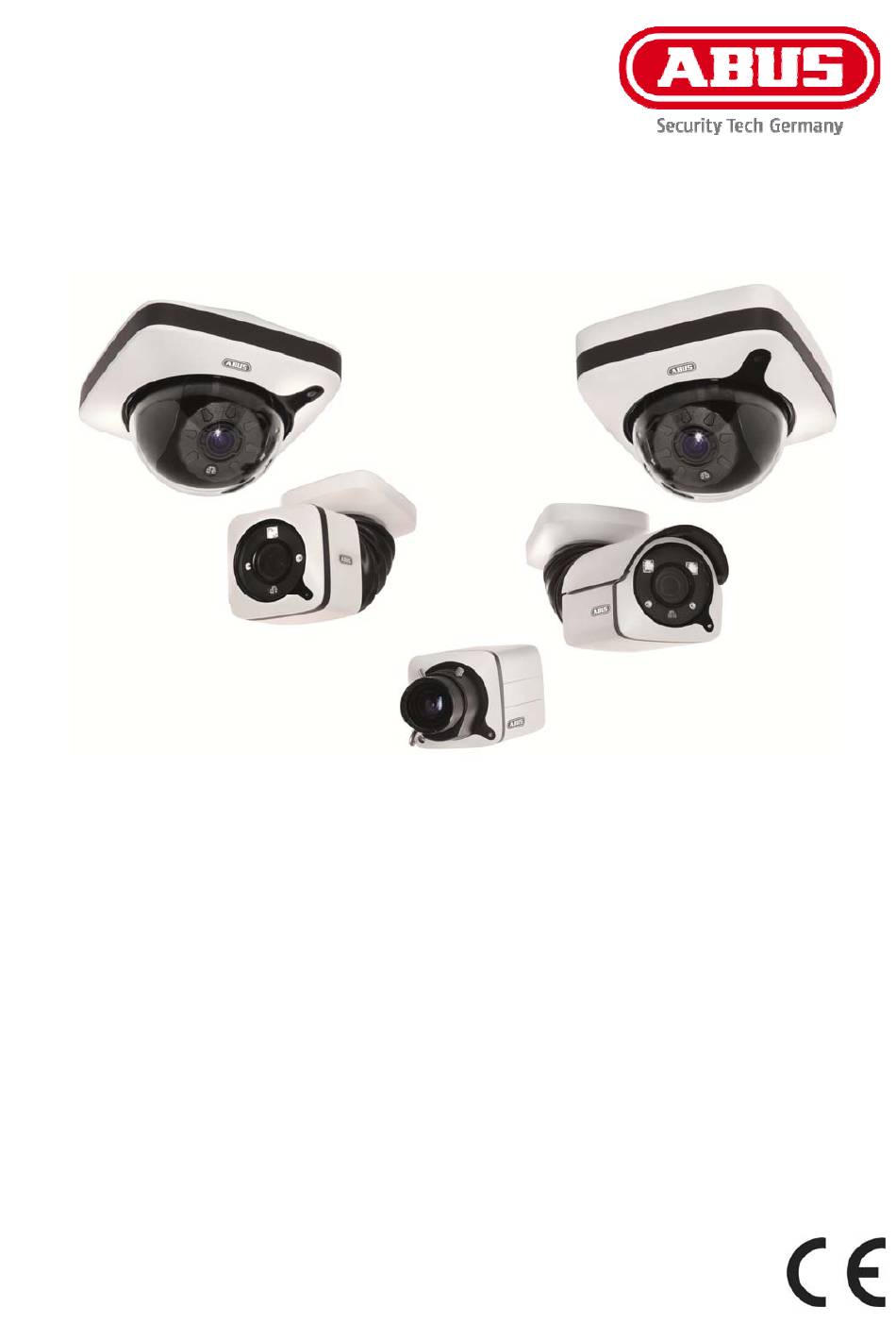

- Page 1 TVIP91XXX / TVIP92XXX Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Instrukcja obsługi Инструкция по эксплуатации Version 04/2015...
- Page 2 Diese Bedienungsanleitung enthält wichtige Denne manual hører sammen med dette Hinweise zur Inbetriebnahme und produkt. Den indeholder vigtig information Handhabung. som skal bruges under opsætning og Achten Sie hierauf, auch wenn Sie dieses efterfølgende ved service. Dette skal huskes Produkt an Dritte weitergeben. også...
- Page 3 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Version 04/2015 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
- Page 4 Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
- Page 5 Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
-
Page 6: Table Of Contents
)....................29 TARTSEITE OGIN EITE 7.5 B .................. 30 ENUTZERKONTEN UND ASSWÖRTER 7.6 E ABUS VMS / ABUS VMS E ......... 31 INBINDUNG DER AMERA IN XPRESS 7.7 E ABUS NVR / ABUS H DVR ..........31 INBINDUNG DER AMERA IN YBRID 7.8 E... - Page 7 10.4.1.6 V ................... 43 IDEO TREAM INSTELLUNGEN 10.4.1.7 N ..................44 ETZAUSFALLAUFZEICHNUNG 10.4.2 N ........................45 ETZWERK 10.4.2.1 IP ....................45 INSTELLUNGEN 10.4.2.2 P ......................... 45 ORTS 10.4.2.3 DDNS .......................... 45 10.4.2.4 HTTPS ........................46 10.4.2.5 SMTP / E-M ......................46 10.4.3 T ......................
-
Page 8: Bestimmungsgemäße Verwendung
Innensechskant- √ √ schlüssel (ohne Stift) Innensechskant- schlüssel (mit √ √ Mittelloch) Reset-Werkzeug √ √ √ √ √ Software CD (ABUS IP Installer, VMS √ √ √ √ √ Express) Schelle für √ √ Kabelfixierung Kabelverschraubung √ Kabel für analogen √... -
Page 9: Merkmale Und Funktionen
4. Merkmale und Funktionen TVIP91XXX HD 720p Auflösung: 1280 x 720 @ 25 fps 3,6 mm Fixobjektiv Tag-/Nachtumschaltung mit elektromechanischem IR Sperrfilter (ICR) WDR Funktion (46 dB) zum Ausgleich von Bildkontrasten IR LEDs für Nachtsicht (nur TVIP91100 und TVIP91600) ... -
Page 10: Gerätebeschreibung
5. Gerätebeschreibung Überblick – Typennummer Modelnummer TVIP91100 TVIP91300 TVIP91600 TVIP91700 Auflösung 720p 720p 720p 720p DWDR / WDR DWDR, DWDR, DWDR, DWDR, 46 dB 46 dB 46 dB 46 dB 2D DNR / 3D DNR √ / √ √ / √ √... -
Page 11: Übersicht Anschlüsse, Bedienelemente, Vorder-/Rückseite
Übersicht Anschlüsse, Bedienelemente, Vorder-/Rückseite TVIP91100 Hinweis zu Punkt 10: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”) - Page 12 TVIP91300 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Page 13 TVIP91600 Hinweis zu Punkt 10: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Page 14 TVIP91700 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Page 15 TVIP92100 Hinweis zu Punkt 13: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Page 16 TVIP92300 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Page 17 TVIP92500 Hinweis zu Punkt 11: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Page 18 TVIP926X0 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
- Page 19 TVIP92700 Hinweis zu Punkt 2: Resettaste (Rücksetzen des Kennworts für den Benutzer “master”)
-
Page 20: Montage
6. Montage Die Beschreibung der Montage der Kamera ist in der Kurzanleitung der entsprechenden IP Kamera TVIP9XXXX beschrieben. Bei der Montage der Domekameras TVIP91700 und TVIP92700 ist darauf zu achten, dass vor Aufsetzen der Domekuppel der mitgelieferte Trockenmittelbeutel in das Kamerainnere platziert wird. Der Beutel muss nahe der Bodenplatte platziert werden. -
Page 21: Stromversorgung
TVIP91700 / TVIP92700 Für diesen Kameratyp ist seitliche oder verdeckte Kabelverlegung vorgesehen. Dafür existieren Öffnungen an Seite bzw. Boden. Die ungenutzte Öffnung wird durch einen Blindstopfen geschlossen. Für die Installation entsprechend der Schutzklasse IP66 ist die mitgelieferte Kabelverschraubung zu verwenden (für Seite und Boden). Bei Verwendung der optionalen Wandhalterung (TVAC31310) kann die Kabelverschraubung weggelassen werden, da die Dichtigkeit zwischen Wandhalterplatte und Domekamera hergestellt wird. -
Page 22: Anbringen Des Netzwerkkabels
6.4 Anbringen des Netzwerkkabels Die maximale Länge des Netzwerkkabels (CAT7) von der Kamera bis zum nächsten aktiven Netzwerkpunkt (z.B. Netzwerk-Switch) sollte 100 Meter nicht überschreiten. 6.5 Ausrichten der Kamera Die Beschreibung der Ausrichtung der Kamera ist in der Kurzanleitung der entsprechenden IP Kamera TVIP9XXXX beschrieben. -
Page 23: Anbringen Des Optionalen Anschlusskabels Für Tvip9X300 Und Tvip9X700
6.7 Anbringen des optionalen Anschlusskabels für TVIP9X300 und TVIP9X700 Über die optionalen Anschlusskabel TVAC40700, TVAC40710, TVAC40720 und TVAC40730 werden die passenden Domekameras um folgende Schnittstellen erweitert: TVAC40700 TVAC40710 TVAC40720 TVAC40730 Passend für TVIP91300 TVIP91700 TVIP92300 TVIP92700 Audioeingang, 3.5mm √ √ Klinkenstecker Audioausgang, 3.5mm... -
Page 24: Status-Anzeigen
6.9 Status-Anzeigen TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 Als Statusanzeige steht nur die Anzeige für die Versorgungsspannung zur Verfügung. TVIP92100 / TVIP92300 / TVIP92500 / TVIP92600 / TVIP92610 / TVIP92700 Anzeige LED Funktion LED zur Anzeige der Bei dauerhaft aktiver LED ist die Versorgungsspannung korrekt Versorgungsspannung (grün) und vorhanden. -
Page 25: Wiederherstellen Der Werkseinstellungen (Reset)
Zoom aus. 6.12 Wechsel der Domekuppel TVIP91300 / TVIP92300 / TVIP91700 / TVIP92700 Bei Bedarf ist eine getönte Kuppel für die genannten IP Dome-Kameras verfügbar (ABUS Artikelnummer TVAC31065). Gehen Sie für die Installation der Kuppel wie folgt vor: 1. Entfernen Sie die Kuppel der Domekamera durch Lösen der 4 Fixierschrauben (Kuppel mit Kuppelring). -
Page 26: Erstinbetriebnahme
7. Erstinbetriebnahme 7.1 Verwendung des ABUS IP Installers zur Kamerasuche Installieren und starten Sie den ABUS IP Installer von der beiliegenden Software-CD (alternativ über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar). Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse. -
Page 27: Zugriff Auf Die Netzwerkkamera Über Web-Browser
7.2 Zugriff auf die Netzwerkkamera über Web-Browser Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet- Explorer muss bei geändertem http Port zusätzlich „http://“ vor der IP Adresse eingegeben werden. 7.2.1 Generelle Hinweise zur Verwendung der Einstellungsseiten Funktionselement Beschreibeung Vorgenommene Einstellungen auf der Seite speichern. - Page 28 Google Chrome Bei der Videodarstellung im Google Chrome Browser wird ein Plugin verwendet. Eine Auswahl für die Installation erscheint direkt nach Eingabe von Benutzername und Passwort (Standard: master/master oder installer/installer). Hinweis für Google Chrome: Das Videoplugin wird ausschließlich für die Windows-Version des Google-Chrome Browsers unterstützt.
-
Page 29: Startseite (Login-Seite)
7.4 Startseite (Login-Seite) Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite in der Sprache der Spracheinstellung für den Internet-Explorer (Windows Einstellung). Das jeweilige Benutzerkonto (installer, master oder user) kann in der Sprache individuell eingestellt werden. -
Page 30: Benutzerkonten Und Passwörter
7.5 Benutzerkonten und Passwörter Übersicht der Benutzertypen mit den Bezeichnungen des Benutzernamens, der Standard- Passwörter und der entsprechenden Privilegien: Benutzertyp Benutzername Standard-Passwort Privilegien installer Installer installer Videoansicht über Web-Browser Sofortbild <veränderbar durch <veränderbar durch installer> Lokale Videoaufnahme auf PC installer>... -
Page 31: Einbindung Der Kamera In Abus Vms / Abus Vms Express
7.6 Einbindung der Kamera in ABUS VMS / ABUS VMS Express Folgende Daten sind für die Einbindung der Kamera in ABUS VMS / ABUS VMS Express notwendig: IP Adresse / Domänenname http Port (Standard 80) rtsp Port (Standard 554, kann geändert werden, wird automatisch ermittelt) ... -
Page 32: Benutzermenü „User
8. Benutzermenü „User“ Schaltfläche / Anzeige am Bildschirm Funktion Informationsleiste Liveanzeige Hilfeseite Benutzer abmelden Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format. Das Bild wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Bilder... - Page 33 Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI- Format. Das Video wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Videos Schaltausgang aktivieren Über diese Schaltfläche kann der Schaltausgang manuell aktiviert oder deaktviert werden (z. B. Türöffnerfunktion). Mikrofon Stummschaltung (falls vorhanden) Über diese Schaltfläche kann das Mikrofon in der Kamera (TVIP91100) bzw.
-
Page 34: Ansicht Und Konfigurationsmenü Benutzer "Master
9. Ansicht und Konfigurationsmenü Benutzer “master” (Beispielbild: TVIP91100) Schaltfläche / Anzeige am Funktion Bildschirm Sofortbildfunktion Diese Funktion speichert ein Sofortbild des aktuellen Videostreams im JPEG Format. Das Bild wird in folgendem Ordner abgelegt: C:/Benutzer/<Benutzer>/Eigene Bilder Videofunktion Diese Funktion speichert ein Video des aktuellen Videostreams im AVI- Format. - Page 35 Mikrofon Stummschaltung (falls vorhanden) Über diese Schaltfläche kann das Mikrofon in der Kamera (TVIP91100) bzw. das Mikrofon in des optionalen Audio-Einganges deaktiviert (TVIP92XXX) werden. Lautsprecher Stummschaltung (falls vorhanden) Über diese Schaltfläche kann der Lautsprecher in des optionalen Audio- Ausganges deaktiviert (TVIP92XXX) werden. Vollbildmodus Umschaltung des Videobildes am Monitor in den Vollbildmodus (Doppelklick in das Videobild ist ebenfalls möglich).
-
Page 36: Benutzer Hinzufügen
9.1 Benutzer hinzufügen Benutzer-Management: Benutzername: Anzeige des registrierten Benutzernamens Typ: Benutzertyp des registrierten Benutzers. Der Benutzertyp “master” existiert nur einmal. Es können bis zu 10 Benutzer vom Typ „User“ vergeben werden. Sprache: Anzeige der eingestellten Sprache für den Benutzer. Verfügbare Sprachen sind: Deutsch, Englisch, Französisch, Niederländisch, Dänisch, Polnisch, Italienisch, Spanisch, Russisch, Schwedisch Hinzufügen:... -
Page 37: Video-Stream-Einstellungen
9.2 Video-Stream-Einstellungen 9.2 Installer Zugang deaktivieren/aktivieren (Beispielbild: TVIP91100) Benutzer “installer” blockieren: Bei Setzen des Auswahlhakens wird der Zugang des Benutzers „Installer“ gesperrt. Nur der Benutzer “master” kann diesen Zugang wieder entsperren. Für den Fall, dass der Benutzer “master” seine Zugangsdaten vergessen hat, ist es möglich, über die Taste „PW RESET“... -
Page 38: Aufnahmen Aus Internem Speicher Anzeigen/Herunterladen
9.3 Aufnahmen aus internem Speicher anzeigen/herunterladen (Beispielbild TVIP91700) Dateiliste: Alle durch die Kamera aufgezeichneten Videodaten bei Netzwerkausfall werden hier angezeigt. Die Dateigröße beträgt jeweils max. 150 MByte. Falls die Dateigröße aufgrund der Dauer der Aufzeichnung überschritten wird, so wird eine neue Datei angelegt. Der Dateiname repräsentiert dabei den Startzeitpunkt der Aufnahme. -
Page 39: Ansicht Und Konfigurationsmenüs Benutzer "Installer
10. Ansicht und Konfigurationsmenüs Benutzer “installer” 10.1 Live-Ansicht Die Anzeige der Live-Ansicht des Benutzer installers ist ähnlich die des Benutzer master. Der Benutzer installer hat jedoch erweiterte Einstellungsmöglichkeiten wie den Einrichtungsassistenten oder die erweiterte Konfiguration. (Beispielbild: TVIP91700) 10.2 Infoseite Die Info-Seite zeigt generelle Informationen über die Kamera an, z.B. installierte Firmware- Version oder MAC Adresse der Kamera. - Page 40 Im oberen linken Bereich wird der generelle Zustand des Systems über ein Symbol dargestellt. System in Ordnung Alle Parameter wie Systemtemperatur und Prozessorauslastung sind in Ordnung. Alle verwendeten Funktionen arbeiten fehlerfrei. System fehlerhaft Es sind Fehler im System aufgetreten. Diese sind für die Grundfunktion der Kamera aber unkritisch.
-
Page 41: Einstellungsassistent
10.3 Einstellungsassistent Der Einstellungsassistent navigiert Sie durch die wichtigsten Menüpunkte der Kamera. Folgende Menüpunkte werden im Einstellungsassistenten bearbeitet: Netzwerk ► DDNS ► Text ► Datum/Uhrzeit ► Installer ► Service ► Speichern/Neustart Weiterführende Informationen zu jedem Einstellungspunkt finden Sie im Abschnitt „Erweiterte Kameraeinstellungen“. -
Page 42: Tag-/Nachtumschaltung
Kontrast: siehe Punkt „Tagprofil“ Schärfe: siehe Punkt „Tagprofil“ Farbton: siehe Punkt „Tagprofil“ Rauschunterdrückung: Das Setzen des Auswahlhakens aktiviert die entsprechende Rauschunterdrückungsfunktion. 2D-DNR Stufe: Rauschunterdrückung für statische Bilder (nur TVIP91XXX) 3D-DNR Stufe: Rauschunterdrückung für dynamische Bilder Farbbild: siehe Punkt „Tagprofil“ IR LEDs aus: Diese Funktion ist nur für die Modelle TVIP92100, TVIP92600 und TVIP92610 verfügbar. -
Page 43: Video Stream Einstellungen
10.4.1.6 Video Stream Einstellungen (Beispielbild: TVIP91700) In diesen Einstellungspunkten kann der Benutzer vom Typ “installer” die Qualitätseinstellungen für die Anzeige im Internet-Browser und die Aufnahme im Aufzeichnungsgerät festlegen (Einstellungen Video Stream 1). TV Ausgang: Aktivierung bzw. Deaktivierung des analogen Videoausgangs an der Kamera (nur verfügbar für 1080p Modelle TVIP92XXX) Video Codec: Auswahl des Video-Codecs. -
Page 44: Netzausfallaufzeichnung
10.4.1.7 Netzausfallaufzeichnung Durch diese Funktion ist es möglich, bei Ausfall des IP Netzwerkes Videodaten auf den internen Kameraspeicher zu schreiben. Trotz Netzwerkverbindungsverlustes zum Aufzeichnungsgerät stehen die Videodaten für diesen Zeitraum in der Kamera zur Verfügung. Da die Funktion die Existenz einer bestimmten IP Adresse oder Domänenadresse im Netzwerk prüft, kann die Funktion ebenfalls als „Aufzeichnung bei Ausfall eines Netzwerkgerätes“... -
Page 45: Netzwerk
Wählen Sie einen Serviceanbieter für den DDNS Service aus. Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter Hostname: Registrierter Hostname beim DDNS-Serviceanbieter Nähere Informationen zum Thema „ABUS SERVER“ finden Sie auf der Hilfeseite unter folgender Adresse: https://www.abus-server.com/faq.html... -
Page 46: Https
10.4.2.4 HTTPS HTTPS aktivieren: Das Setzen des Auswahlhakens aktiviert die HTTPS-Funktion (festes, selbstsigniertes Zertifikat). Die HTTP Schnittstelle ist weithin aktiv. HTTPS Port: Der Standard-Port für die HTTPS Übertragung lautet 443. Befinden sich mehrere IP Kameras in einem Subnetz, so sollte jede Kamera einen eignen, einmalig auftetenden HTTPS-Port erhalten. -
Page 47: Datum / Uhrzeit
10.4.5.2 Firmware / Neustart Aktuelle Firmware: Anzeige der aktuell installierten Firmwareversion Firmware Online Check: Diese Funktion prüft, ob auf der ABUS Internetseite eine neue Firmware vorhanden ist. Ist dies der Fall, so bietet die Kamera die Firmware zum Download auf den PC an... -
Page 48: Log-Datei
Firmware-Update Funktion installiert werden. Firmware-Update: Eine aktuellere Firmware der Kamera kann hier installiert werden. Informationen zur Firmware finden Sie auf der ABUS Internetseite (www.abus.com). Neustart: Manueller Neustart der Kamera Neustart Zeitplan: Ein Neustart der Kamera kann hier in einer bestimmten Frequenz eingestellt werden. -
Page 49: Audio
Aktivzeit stehen bestimmte Zeitbereiche sowie die dauerhafte Aktivität zur Verfügung. 2) E-Mail Eine Email kann an einen bestimmten Empfänger verschickt werden. Der Inhalt und der Betreff können vergeben werden. Weiterhin ist es möglich, eine gewisse Anzahl von Vor- und Nachalarmbildern auszuwählen. Hinzufügen: Hinzufügen einer neuen Ereignisregel Bearbeiten:... -
Page 50: Service
Daten senden: Mit Zustimmung des Benutzers “installer” können die Einstellungsdaten der Kameras sowie die Log-Datei der Kamera an den ABUS Support verschickt werden. Dies geschieht in Abhängkeit von der Einstellung des Servicelandes zuvor. Service-Benutzer: Im Servicefall kann über diese Funktion ein Benutzername und Passwort erstellt werden. -
Page 51: Wartung Und Reinigung
Wartung und Reinigung 11.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... -
Page 52: Technische Daten
Technische Daten TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/4” Progressive Scan CMOS Bildaufnehmer Kameratyp Compact Innen-Dome Außen-Tube Außen-Dome 720p Auflösung Bildelemente (total) 1280 x 800 Bildelemente (effektiv) 1280 x 720 Objektiv Fix-Objekiv Brennweite 3,6 mm Horizontaler Blickwinkel 78° Objektivsteuerung Tag-/Nachtumschaltung IR Schwenkfilter (ICR), Farbe / S/W 3 Hochleistungs- 4 Hochleistungs- IR LEDs... - Page 53 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 1/2,8” Progressive Scan Sony Exmore CMOS Bildaufnehmer Sony XARINA Kameratyp Compact Innen-Dome Außen-Tube Außen-Dome Auflösung 1080p Bildelemente (total) 1952 x 1116 Bildelemente (effektiv) 1920 x 1080 Objektiv Motor-Zoom Motor-Zoom 3,0 – 9,0 mm 3,0 – 9,0 mm 9,0 –...
- Page 54 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Bildaufnehmer Sony XARINA Kameratyp Außen-Tube Auflösung 1080p Bildelemente (total) 1952 x 1116 Bildelemente (effektiv) 1920 x 1080 Objektiv Motor-Zoom Brennweite 3,0 – 9,0 mm Horizontaler Blickwinkel 35° – 90° Objektivsteuerung Auto Iris Tag-/Nachtumschaltung IR Schwenkfilter (ICR), Farbe / S/W IR LEDs Hochleistungs-LEDs...
- Page 55 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Version 04/2015 English translation of the original German user manual. Retain for future reference.
- Page 56 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
- Page 57 Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. In the event of material or personal damage caused by improper operation or non- compliance with the safety information, we cannot be held liable.
- Page 58 ) ........................81 OMEPAGE LOGIN PAGE 7.5 U ......................82 SER ACCOUNTS AND PASSWORDS 7.6 L ABUS VMS/ABUS VMS E ............83 INKING UP THE CAMERA WITH XPRESS 7.6 L ABUS NVR/ABUS H DVR ............. 83 INKING UP THE CAMERA WITH YBRID 7.8 L...
- Page 59 10.4.2.3 DDNS ............................97 10.4.2.4 HTTPS ............................98 10.4.2.5 SMTP/E ..........................98 MAIL 10.4.3 O ..........................98 VERLAY TEXT 10.4.4 D ............................98 TIME 10.4.5 S ............................99 YSTEM 10.4.5.1 G ............................99 ENERAL 10.4.5.2 F ......................... 99 IRMWARE ESET 10.4.5.3 L .............................
-
Page 60: Intended Use
√ √ (without pin) Hexagonal socket key √ √ (with pin) Reset tool √ √ √ √ √ Software CD (ABUS, IP installer, VMS √ √ √ √ √ Express) Clamp for cable √ √ attachment Cable gland M25 √... -
Page 61: Features And Functions
4. Features and functions TVIP91XXX HD 720p resolution: 1280 x 720 @ 25 fps 3.6 mm fixed lens Day/night switching with electromechanical IR blocking filter (ICR) WDR function (46 dB) to compensate for image contrasts IR LEDs for night vision (TVIP91100 and TVIP91600 only) ... -
Page 62: Device Description
5. Device description Overview – Model numbers Model number TVIP91100 TVIP91300 TVIP91600 TVIP91700 Resolution 720p 720p 720p 720p DWDR/WDR DWDR, DWDR, DWDR, DWDR, 46 dB 46 dB 46 dB 46 dB 2D DNR/3D DNR √ √ √ √ Lens Fixed-lens, Fixed-lens, Fixed-lens, Fixed-lens,... -
Page 63: Overview Of Connections, Control Elements, Front/Back
Overview of connections, control elements, front/back TVIP91100... - Page 64 TVIP91300...
- Page 65 TVIP91600...
- Page 66 TVIP91700...
- Page 67 TVIP92100...
- Page 68 TVIP92300...
- Page 69 TVIP92500...
- Page 70 TVIP926X0...
- Page 71 TVIP92700...
-
Page 72: Installation
6. Installation Instructions for how to mount the camera are described in the quickstart guide for the relevant IP camera TVIP9XXXX. When mounting the dome cameras TVIP91700 and TVIP92700 please make sure that the desiccant bag supplied is placed inside the camera before placing on the dome. -
Page 73: Power Supply
TVIP91700/TVIP92700 For this type of camera, the cable is intended to be laid at the side or concealed. There are openings at the side and on the base for this. The unused opening is sealed using a blind plug. For installation the supplied cable gland must be used (for the side and base) in accordance with protection class IP66. -
Page 74: Attaching The Network Cable
6.4 Attaching the network cable The maximum network cable (CAT7) length from the camera to the nearest active network point (e.g. network switch) should not exceed 100 metres. 6.5 Aligning the camera Instructions for how to align the camera are given in the quickstart guide for the relevant IP camera TVIP9XXXX. -
Page 75: Attaching The Optional Connecting Cable For Tvip9X300 And Tvip9X700
6.7 Attaching the optional connecting cable for TVIP9X300 and TVIP9X700 Using the optional connecting cables TVAC40700, TVAC40710, TVAC40720 and TVAC40730, suitable dome cameras can gain the following additional interfaces: TVAC40700 TVAC40710 TVAC40720 TVAC40730 Suitable for TVIP91300 TVIP91700 TVIP92300 TVIP92700 Audio input, 3.5 mm stereo √... -
Page 76: Status Indicators
6.9 Status indicators TVIP91100/TVIP91300/TVIP91600/TVIP91700 The only status indicator available is the supply voltage display. TVIP92100/TVIP92300/TVIP92500/TVIP92600/TVIP92610/TVIP92700 Display LED Function LED to display supply voltage If the LED is active and uninterrupted, the supply voltage is (green) correct and available. Status LED (blue) a) LED flashes 1/s ->... -
Page 77: Restoring Factory Settings (Reset)
6.12 Changing the dome TVIP91300/TVIP92300/TVIP91700/TVIP92700 If required, there is a tinted dome available for the IP dome cameras specified (ABUS item number TVAC31065). The dome is installed as follows: 1. -
Page 78: Initial Start-Up
7. Initial start-up 7.1 Using the ABUS IP Installer for camera search Install and start up the ABUS IP Installer using the enclosed software CD (or alternatively using the ABUS website www.abus.com, available for each respective product). The IP camera should now appear in the selection list without the relevant IP address for the target network, where appropriate. -
Page 79: Accessing The Network Camera Using A Web Browser
7.2 Accessing the network camera using a web browser Enter the camera IP address into the address bar in the browser (if a different HTTP Port is used in Internet Explorer you must also enter "http://“ before the IP address.) 7.2.1 General instructions for using the settings pages Functional element Description... - Page 80 Google Chrome A plugin is used for displaying videos in the Google Chrome browser. You will be asked to confirm the installation directly after entering your username and password (default: master/master or installer/installer). Google Chrome users please note: the video plugin is only supported by the Windows version of the Google Chrome browser.
-
Page 81: Homepage (Login Page)
7.4 Homepage (login page) After entering the IP address in the browser's address bar and opening up the page, the home page will appear in the language set in the Internet Explorer options (Windows setting). Each respective user account (installer, master or user) can set their language individually. For example, the settings pages can be set to English for the "installer"... -
Page 82: User Accounts And Passwords
7.5 User accounts and passwords Overview of the types of user with the username descriptions, the default passwords and corresponding privileges. User types Username Default password Privileges Installer Installer installer Video display on web browser Instant image Local video recording on PC <can be modified by <can be modified by installer>... -
Page 83: Linking Up The Camera With Abus Vms/Abus Vms Express
7.6 Linking up the camera with ABUS VMS/ABUS VMS Express The following information is required to link up the camera with ABUS VMS/ABUS VMS Express: IP address/domain name http port (default 80) rtsp port (default 554, can be changed, is detected automatically) ... -
Page 84: User Menu "User
8. User menu "user" Button/display on screen Function Information bar Live display Help page Log out as user Button/display Function on screen Instant image function This function saves an instant image from the current video stream in JPEG format. The picture is stored in the following folder: C:/Benutzer/<Benutzer>/Eigene Bilder... - Page 85 Video function This function saves a video from the current video stream in AVI format. The video is stored in the following folder: C:/Benutzer/<Benutzer>/Eigene Videos Activate switching output This button can be used to manually activate or deactivate the switching output (e.g.
-
Page 86: View And Configuration Menu User "Master
9. View and configuration menu user "master" (example image of TVIP92700) Button/display Function on screen Instant image function This function saves an instant image from the current video stream in JPEG format. The picture is stored in the following folder: C:/Benutzer/<Benutzer>/Eigene Bilder Video function This function saves a video from the current video stream in AVI format. - Page 87 Muting the microphone (if available) This button can be used to deactivate the microphone in the camera (TVIP91100) or the microphone in the optional audio input (TVIP92xxx). Muting the speaker (if available) This button can be used to deactivate the speaker in the optional audio output (TVIP92xxx).
-
Page 88: Adding Users
9.1 Adding users User management: Username: display registered username Type: the registered user's user account type There may only be one "master" user account type. Up to 10 users can be assigned the "user" account type. Language: display the language set for the users. Available languages are: English, German, French, Dutch, Danish, Polish, Italian, Spanish, Russian and Swedish Add:... -
Page 89: Video Stream Settings
9.2 Video stream settings 9.2 Deactivate/activate installer access Block user "installer": ticking the box will block access for the user "installer". Only the "master" user can unblock access again. If the "master" user has forgotten their login information, it is possible to perform a factory reset for the "master"... -
Page 90: Displaying/Downloading Video From The Internal Memory
9.3 Displaying/downloading video from the internal memory File list: all the video data recorded by the camera during a network failure is displayed here. The maximum file size is 150 MB. If the file size is exceeded due to the length of recording, a new file is opened. -
Page 91: View And Configuration Menus User "Installer
10. View and configuration menus user "installer" 10.1 Live view The live view display for the installer user is similar to that of the master user. However, the installer user has extended options for settings such as the set up wizard or extended configuration. - Page 92 In the area to the upper left, the general status of the system is represented by a symbol. System is running correctly All parameters such as system temperature and processor usage are fine. All functions in use are working correctly. System is faulty Errors have occurred in the system.
-
Page 93: Setup Wizard
10.3 Setup wizard The setup wizard navigates you through the most important menu options the camera has. The setup wizard deals with the following menu options: Network ► DDNS ► Text ► Date/time ► Installer ► Service ► Storage/Restart For more information on each settings option see the section "Advanced camera settings". -
Page 94: Day/Night Switching
Sharpness: see option "Day profile" Hue: see option "Day profile" Noise reduction: ticking the checkbox activates the corresponding noise reduction function. 2D-DNR level: noise reduction for static images 3D-DNR level: noise reduction for dynamic images Colour image: see option "Day profile" IR LEDs off: this function is only available for models TVIP92100 and TVIP92600. -
Page 95: Video Stream Settings
10.4.1.6 Video stream settings These setting options allow the "installer" user to define the quality settings for displaying in an internet browser and recording using the device (settings Video Stream 1). TV output: activating or deactivating the analogue video output on the camera (only available for 1080p models) Video codec: select the video codec. -
Page 96: Network Loss Recording
10.4.1.7 Network loss recording This function allows you to record video data to your internal camera memory in case of IP network failure. Despite the recording device losing its connection to the network, the video data remains available in the camera for this period. As the function tests the existence of a certain IP address or domain address in the network, it can also be considered "recording when the network device fails". -
Page 97: Network
DDNS service provider Password: account password with the DDNS service provider Host name: registered host name with the DDNS service provider Further information on the "ABUS SERVER" can be found on the help page at the following address: https://www.abus-server.com/faq.html... -
Page 98: Https
10.4.2.4 HTTPS Activate HTTPS: ticking the checkbox activates the HTTPS function (fixed, self-signed certificate). The HTTP interface is largely active. HTTPS port: the default port for HTTPS transmission is 443. If several IP cameras are located on one subnet, each camera should have its own unique HTTPS port. -
Page 99: System
Firmware online check: this function checks whether a new firmware version is available on the ABUS website. If there is, the camera offers to download the firmware on to the PC (download link). Then the firmware must be manually installed using the firmware update function. -
Page 100: Log File
10.4.5.3 Log file Log file: data relevant to the system is recorded in the log file. This can help with troubleshooting, for example. Export: exporting the log file into another file 10.4.6 Motion detection List of ranges: displays all the ranges of movement set Display all: tick the checkbox to display a preview of all ranges at the same time. -
Page 101: Audio
Switching input: all cameras in the TVIP9XXXX series have a switching input (an optional cable in dome cameras). On standby, you can select N.O. (normally open) or N.C. (normally closed). Motion detection: select the camera's internal motion detection. This will analyse all configured masks. - Page 102 Send data: with approval from the "installer" user, the camera settings data and log file can be sent to ABUS Support. This is dependent on the previous setting in your country of service. Service user: if service is required, this function can create a username and password.
-
Page 103: Maintenance And Cleaning
Maintenance and cleaning 11.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it seems that it may no longer be possible to operate the device safely, stop using the product and secure it to prevent unintentional use. It is likely that safe operation is no longer possible in the event that: ... -
Page 104: Technical Data
Technical data TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/4 inch progressive scan CMOS Image sensor Compact Indoor dome Outdoor tube Outdoor dome Camera type 720p Resolution 1280 x 800 Pixels (total) 1280 x 720 Pixels (effective) Fixed lens Lens 3.6 mm Focal length 78°... - Page 105 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 1/2.8 inch Progressive Scan Sony Exmore CMOS Image sensor Sony XARINA Compact Indoor dome Outdoor tube Outdoor dome Camera type 1080p Resolution 1952 x 1116 Pixels (total) 1920 x 1080 Pixels (effective) Motor zoom Motor zoom Lens 3–9 mm 3–9 mm...
- Page 106 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Image sensor Sony XARINA Outdoor Tube Camera type 1080p Resolution 1952 x 1116 Pixels (total) 1920 x 1080 Pixels (effective) Motor-Zoom Lens 3,0 – 9,0 mm Focal length 35° – 90° Horizontal angle of view Auto Iris Lens control IR cut filter (ICR), Color / B/W...
- Page 107 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Version 04/2015 Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.
- Page 108 La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels d'utilisateur sans préavis.
- Page 109 Consignes de sécurité importantes En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les conséquences éventuelles ! Nous déclinons toute responsabilité pour les dommages matériels et / ou corporels résultant d’une manipulation non conforme ou du non-respect des consignes de sécurité.
- Page 110 PAGE DE CONNEXION 7.5 C ..................134 OMPTES D UTILISATEUR ET MOTS DE PASSE 7.6 I ABUS VMS / ABUS VMS E ............ 136 NCLUSION DE LA CAMERA DANS XPRESS 7.7 I ABUS NVR / ABUS H DVR ............136...
- Page 111 10.4.2.2 P ............................150 ORTS 10.4.2.3 DDNS ............................150 10.4.2.4 HTTPS ............................151 10.4.2.5 SMTP / ..........................151 EMAIL 10.4.3 S ......................151 UPERPOSITION DU TEXTE 10.4.4 D ..........................152 HEURE 10.4.5 S ............................152 YSTEME 10.4.5.1 G ..........................152 ENERALITES 10.4.5.2 M ..................
-
Page 112: Utilisation Conforme Aux Prescriptions
Sachet de produit de √ dessiccation Rondelle de caoutchouc √ √ (préinstallée) pour l'installation (séparément) Le manuel d'utilisateur dans la langue du pays est disponible sous forme de document PDF sur Internet, sur le site www.abus.com, via la recherche de produit. -
Page 113: Caracteristiques Et Fonctions
4. Caractéristiques et fonctions TVIP91XXX Résolution HD 720p : 1 280 x 720 @ 25 ips Objectif fixe 3,6 mm Commutation jour / nuit avec filtre de blocage d'IR électromécanique (ICR) Fonction WDR (46 dB) permettant d’équilibrer les contrastes de l’image ... -
Page 114: Description De L'appareil
5. Description de l’appareil Vue d’ensemble – Numéro de type Numéro du modèle TVIP91100 TVIP91300 TVIP91600 TVIP91700 Résolution 720p 720p 720p 720p DWDR / WDR DWDR, DWDR, DWDR, DWDR, 46 dB 46 dB 46 dB 46 dB 2D DNR / 3D DNR √... -
Page 115: Vue D ' Ensemble Des Raccordements , Element De Commande , Face Avant Et Arriere
Vue d'ensemble des raccordements, élément de commande, face avant et arrière TVIP91100... - Page 116 TVIP91300...
- Page 117 TVIP91600...
- Page 118 TVIP91700...
- Page 119 TVIP92100...
- Page 120 TVIP92300...
- Page 121 TVIP92500...
- Page 122 TVIP926X0...
- Page 123 TVIP92700...
-
Page 124: Montage
6. Montage La description du montage de la caméra est indiquée dans le guide de démarrage rapide de la caméra IP correspondante TVIP9XXXX. Lors du montage des caméras dômes TVIP91700 et TVIP92700, on veillera à ce que le sachet de produit de dessiccation livré soit placé à l'intérieur de la caméra avant de poser la coupole du dôme. -
Page 125: Alimentation Electrique
TVIP91700 / TVIP92700 Pour ce type de caméra, un passage de câble latéral ou masqué est prévu. Pour ceci, il existe des orifices sur le côté ou le fond. L'ouverture non utilisée est fermée par un bouchon aveugle. Pour l'installation en fonction de l'indice de protection IP66, la visserie pour câble livrée doit être utilisée (pour le côté... -
Page 126: Mise En Place Du Cable Reseau
6.4 Mise en place du câble réseau La longueur maximale du câble réseau (CAT7) de la caméra au point de réseau actif suivant (par exemple, le commutateur de réseau) ne devrait pas dépasser 100 mètres. 6.5 Cadrage de la caméra La description du cadrage de la caméra est indiquée dans le guide de démarrage rapide de la caméra IP correspondante TVIP9XXXX. -
Page 127: Mise En Place Du Cable De Raccord Optionnel Pour La Tvip9X300 Et La Tvip9X700
6.7 Mise en place du câble de raccord optionnel pour la TVIP9X300 et la TVIP9X700 Les câbles optimaux TVAC40700, TVAC40710, TVAC40720 et TVAC40730 permettent d'étendre les caméras dômes correspondantes aux interfaces suivantes : TVAC40700 TVAC40710 TVAC40720 TVAC40730 Adapté pour TVIP91300 TVIP91700 TVIP92300 TVIP92700... -
Page 128: Affichages Des Etats
6.9 Affichages des états TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 Seul l'affichage de la tension d'alimentation est disponible comme affichage de l'état. TVIP92100 / TVIP92300 / TVIP92500 / TVIP926X0 / TVIP92700 Affichage LED Fonction LED d'affichage de la tension Lorsque la LED est activée en permanence, cela signifie que la d'alimentation (vert) tension d'alimentation est correcte et disponible. -
Page 129: Retablissement De La Configuration Par Defaut ( Reinitialisation )
TVIP91300 / TVIP92300 / TVIP91700 / TVIP92700 En cas de besoin, une coupole teintée est disponible pour les caméras dômes IP (référence ABUS TVAC31065). Pour l'installation de la coupole, procédez comme suit : 1. retirez la coupole de la caméra dôme en desserrant les 4 vis de fixation (coupole avec anneau). -
Page 130: Premiere Mise En Service
IP adaptée au réseau cible. Les réglages d'IP de la caméra peuvent être modifiés via l'installateur Le réglage de langue de la caméra peut être modifié via l'installateur ABUS IP. Ceci provoque la modification simultanée des réglages de langue pour les utilisateurs maître et installateur (pour obtenir des explications à... -
Page 131: Acces A La Camera Reseau Via Navigateur Internet
7.2 Accès à la caméra réseau via navigateur Internet Indiquez l'adresse IP de la caméra dans la barre d'adresses de l'explorateur (dans le cas d'Internet Explorer, il faut en outre saisir, si le port http a été modifié, la mention « http:// »... - Page 132 Google Chrome Lors de la représentation de vidéo dans l'explorateur Google Chrome, un plugin est utilisé. Un choix d'installation apparaît directement après saisie du nom d'utilisateur et du mot de passe (par défaut : master/master ou installer/installer). Remarque concernant Google Chrome : le plugin vidéo est exclusivement pris en charge pour la version Windows de l'explorateur Chrome.
-
Page 133: Page De Demarrage ( Page De Connexion )
7.4 Page de démarrage (page de connexion) Après la saisie de l'adresse IP dans la ligne correspondante de l'explorateur et l'ouverture de la page, la page de démarrage apparaît dans la langue paramétrée dans l'explorateur Internet (réglage Windows). Le compte d'utilisateur (installateur, maître ou utilisateur) peut être réglé individuellement avec la langue correspondante. -
Page 134: Comptes D'utilisateur Et Mots De Passe
7.5 Comptes d'utilisateur et mots de passe Aperçu des types d'utilisateurs avec les désignations des noms d'utilisateur, des mots de passe par défaut et des privilèges correspondants : Type Nom d'utilisateur Mot de passe par Privilèges d'utilisateur défaut installer installer installer ... - Page 135 l'accès « installateur » Reproduction d'enregistrements provenant de la mémoire interne (après une panne réseau) Vue de la vidéo via user (utilisateur) <attribué par le <attribué et modifiable maître> par le maître> l'explorateur Web Image immédiate Enregistrement local de la vidéo sur ordinateur ...
-
Page 136: Inclusion De La Camera Dans Abus Vms / Abus Vms Express
7.6 Inclusion de la caméra dans ABUS VMS / ABUS VMS Express Les données suivantes sont nécessaires pour l'inclusion de la caméra dans ABUS VMS / ABUS VMS Express : Adresse IP / nom de domaine Port http (standard 80) ... -
Page 137: Menu D'utilisateur « Utilisateur
8. Menu d'utilisateur « Utilisateur » Bouton / affichage à l'écran Fonction Barre d'informations Affichage en direct Page d'aide Déconnexion de l'utilisateur Bouton / affichage à Fonction l'écran Fonction d'image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG. - Page 138 Fonction vidéo Cette fonction enregistre une vidéo du flux vidéo actuel au format AVI. La vidéo est placée dans le dossier suivant : C:/Utilisateur/<Utilisateur>/Vidéos personnelles Sortie de commutation Ce bouton permet d'activer ou de désactiver manuellement la sortie de commutation (par exemple, la fonction d'ouverture de porte). Microphone muet (si disponible) Ce bouton permet de désactiver le microphone de la caméra (TVIP91100) et / ou celui de l'entrée audio en option (TVIP92xxx).
-
Page 139: Menu De Visualisation Et De Configuration De L'utilisateur « Maitre
9. Menu de visualisation et de configuration de l'utilisateur « maître » Image : TVIP92700 Bouton / affichage à Fonction l'écran Fonction d'image immédiate Cette fonction enregistre une image immédiate du flux vidéo actuel au format JPEG. L'image est placée dans le dossier suivant : C:/Utilisateur/<Utilisateur>/Images personnelles Fonction vidéo Cette fonction enregistre une vidéo du flux vidéo actuel au format AVI. - Page 140 Microphone muet (si disponible) Ce bouton permet de désactiver le microphone de la caméra (TVIP91100) et / ou celui de l'entrée audio en option (TVIP92xxx). Haut-parleur muet (si disponible) Ce bouton permet de désactiver le haut-parleur de l'entrée audio en option (TVIP92xxx).
-
Page 141: Ajout D'un Utilisateur
9.1 Ajout d'un utilisateur Gestion des utilisateurs : Nom d'utilisateur : affichage du nom d'utilisateur enregistré Type : type d'utilisateur de l'utilisateur enregistré. Le type d'utilisateur « maître » n'existe qu'une seule fois. Il est possible d'attribuer jusqu'à 10 utilisateurs du type «... -
Page 142: Reglages Du Flux Video
9.2 Réglages du flux vidéo 9.2 Activation / désactivation de l'accès de l'installateur Bloquer l'utilisateur « installateur » : en cochant cette case, l'accès de l'utilisateur « installateur » est bloqué. Seul l'utilisateur « maître » peut bloquer à nouveau cet accès. -
Page 143: Affichage / Dechargement D ' Enregistrements De La Memoire Interne
9.3 Affichage / déchargement d'enregistrements de la mémoire interne Liste de fichiers : Toutes les données vidéo enregistrées par la caméra sont affichées ici en cas de panne réseau. La taille du fichier est toujours inférieure à 150 Mo. En cas de dépassement à... -
Page 144: Menu De Visualisation Et De Configuration De L'utilisateur « Installateur
10. Menu de visualisation et de configuration de l'utilisateur « installateur » 10.1 Visualisation en direct L'affichage de la visualisation en direct de l'utilisateur « installateur » est similaire à celle de l'utilisateur « maître ». Cet utilisateur possède toutefois des possibilités plus étendues de réglage comme l'assistant de mise en place ou la configuration étendue. - Page 145 Dans la zone supérieure gauche, l'état général du système est représenté par un symbole. Système fonctionnant correctement Tous les paramètres comme la température du système et la charge du processeur sont corrects. Toutes les fonctions utilisées sont actives et ne présentent aucun problème.
-
Page 146: Assistant De Parametrage
10.3 Assistant de paramétrage L'assistant de paramétrage vous permet de naviguer dans les rubriques les plus importantes de la caméra. Les rubriques suivantes sont traitées dans l'assistant de paramétrage : Réseau ► DANS ► Texte ► Date/Heure ► Installateur ► Service ► Enregistrement/Nouveau démarrage Des informations supplémentaires sur chaque rubrique de paramétrage sont disponibles dans la section «... -
Page 147: Commutation Jour Nuit
Luminosité : voir la rubrique « Profil diurne » Contraste : voir la rubrique « Profil diurne » Netteté : voir la rubrique « Profil diurne » Tonalité : voir la rubrique « Profil diurne » Réduction du bruit : en cochant cette case, vous pouvez activer la fonction correspondante de suppression du bruit. -
Page 148: Reglages De Flux Video
Ajouter : en appuyant sur ce bouton, vous procédez à la création d'une nouvelle entrée dans la liste. Cliquez ensuite sur l'entrée de la liste pour dessiner par la suite un masque dans l'image de prévisualisation. Un nouveau dessin efface le masque dessiné auparavant. Les masques sont repris lors de l'enregistrement des paramètres. -
Page 149: Enregistrement En Cas De Panne Reseau
10.4.1.7 Enregistrement en cas de panne réseau Cette fonction permet, en cas de panne du réseau IP, d'écrire des données vidéo sur la mémoire interne de la caméra. Malgré la perte de connexion au réseau de l'enregistreur, les données vidéo restent disponibles pendant cette période dans la caméra. Comme la fonction contrôle l'existence d'une adresse IP définie ou d'une adresse de domaine dans le réseau, elle peut également être considérée comme un «... -
Page 150: Reseau
10.4.2 Réseau 10.4.2.1 Paramétrage IPv4 DHCP : l'adresse IP, le masque de sous-réseau, la passerelle (routeur standard) et l'adresse du serveur DNS sont fournis automatiquement par un serveur DHCP. Un serveur DHCP doit pour cela être activé au sein du réseau. Les champs de cette page sont désactivés dans ce mode et servent de champs d'information pour les données déterminées. -
Page 151: Https
Pour plus d'informations au sujet du « SERVEUR ABUS », veuillez vous rendre à la page suivante : https://www.abus-server.com/faq.html 10.4.2.4 HTTPS Activer HTTPS : en cochant cette case, vous pouvez activer la fonction HTTPS (certificat fixe, à signature autonome). L'interface HTTP continue à être active. -
Page 152: Date / Heure
Texte : attribution du texte. 16 caractères maximum sont disponibles. Les caractères suivants sont autorisés : A-Z, a-z, 0-9 10.4.4 Date / heure Date et heure actuelles : vous pourrez voir ici les paramètres actuels de la date et de l'heure. -
Page 153: Micrologiciel / Nouveau Demarrage
Vérification en ligne du micrologiciel : cette fonction contrôle si un nouveau micrologiciel est disponible sur la page Internet d'ABUS. Dans ce cas, la caméra en propose le téléchargement sur le PC (lien de téléchargement). Le micrologiciel doit alors être installé... -
Page 154: Audio
Programmation : définition de la période d'activité de la règle (par pas de demie- heure). Si une zone est marquée en rouge, celle-ci est marquée comme active. Action : vous pouvez choisir entre deux événements : 1) Sortie de communication : la sortie de commutation peut fonctionner comme événement d'ouverture ou de fermeture, en fonction des périodes d'activité. -
Page 155: Installateur
« installer », il est possible d'envoyer les données de paramétrage des caméras et le fichier de connexion au support ABUS. Ceci a lieu en fonction des paramètres du pays du service. Utilisateur de service : en cas de service, cette fonction permet de créer un nom... -
Page 156: Maintenance Et Nettoyage
Maintenance et nettoyage 11.1 Test de fonctionnement Contrôlez régulièrement la sécurité technique du produit ; par exemple l'état du boîtier. Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez sa remise en service involontaire. La sécurité... -
Page 157: Caracteristiques Techniques
Caractéristiques techniques TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/4" Progressive Scan CMOS Enregistreur d’images Compacte Dôme intérieur Tube extérieur Dôme extérieur Type de caméra 720p Résolution 1280 x 800 Éléments d'image (total) 1280 x 720 Éléments d'image (effectifs) Objectif fixe Objectif 3,6 mm Distance focale 78°... - Page 158 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 CMOS Sony Exmore à balayage progressif 1/2,8'' Enregistreur d’images Sony XARINA Compacte Dôme Caméra boîte Tube Dôme intérieur extérieur extérieur Type de caméra 1 080p Résolution 1 952 x 1 116 Éléments d'image (total) 1 920 x 1 080 Éléments d'image (effectifs) Zoom moteur...
- Page 159 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Enregistreur d’images Sony XARINA Tube extérieur Type de caméra 1080p Résolution 1952 x 1116 Éléments d'image (total) 1920 x 1080 Éléments d'image (effectifs) Motor-Zoom Objectif 3,0 – 9,0 mm Distance focale 35° – 90° Angle de visée horizontal Auto Iris Objectif de contrôle...
- Page 160 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Versie 04/2015 Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!
- Page 161 Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch omissies of onnauwkeurigheden ontdekken, informeer ons dan hierover. ABUS Security-Center GmbH & Co. KG aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.
- Page 162 Belangrijke veiligheidsinstructies Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. We aanvaarden geen aansprakelijkheid voor gevolgschade! Wij aanvaarden wij geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies wordt veroorzaakt.
- Page 163 7.4 S ) ......................186 TARTPAGINA INLOGPAGINA 7.5 G ..................187 EBRUIKERSACCOUNTS EN WACHTWOORDEN 7.6 C ABUS VMS / ABUS VMS E .............. 188 AMERA INTEGREREN IN XPRESS 7.7 C ABUS NVR / ABUS H DVR ..............188 AMERA INTEGREREN IN YBRID 7.8 C...
- Page 164 10.4.2.3 DDNS ............................202 10.4.2.4 HTTPS ............................203 10.4.2.5 SMTP/ ..........................203 MAIL 10.4.3 T ........................... 203 EKSTWEERGAVE 10.4.4 D ..........................204 ATUM TIJD 10.4.5 S ............................204 YSTEEM 10.4.5.1 A ..........................204 LGEMEEN 10.4.5.2 F ........................ 204 IRMWARE HERSTART 10.4.5.3 L ..........................
-
Page 165: Beoogd Gebruik
Inbussleutel (zonder √ √ stift) Inbussleutel (met stift) √ √ Resetgereedschap √ √ √ √ √ Software CD (ABUS IP Installer, VMS √ √ √ √ √ Express) Klem voor √ √ kabelbevestiging Kabelwartel M25 √ Kabel voor analogen √... -
Page 166: Kenmerken En Functies
4. Kenmerken en functies TVIP91XXX HD 720p-resolutie: 1280 x 720 @ 25 fps 3,6 mm vast objectief Dag-/nachtomschakeling met elektromagnetisch IR-blokkeerfilter (ICR) WDR-functie (46 dB) voor compensatie van beeldcontrasten IR-leds voor nachtzicht (alleen TVIP91100 en TVIP91600) ... -
Page 167: Beschrijving Van Het Apparaat
5. Beschrijving van het apparaat Overzicht – typenummer Modelnummer TVIP91100 TVIP91300 TVIP91600 TVIP91700 Resolutie 720p 720p 720p 720p DWDR / WDR DWDR, DWDR, DWDR, DWDR, 46 dB 46 dB 46 dB 46 dB 2D DNR / 3D DNR √ √ √... -
Page 168: Overzicht Aansluitingen, Bedieningselementen, Voor-/Achterzijde
Overzicht aansluitingen, bedieningselementen, voor-/achterzijde TVIP91100... - Page 169 TVIP91300...
- Page 170 TVIP91600...
- Page 171 TVIP91700...
- Page 172 TVIP92100...
- Page 173 TVIP92300...
- Page 174 TVIP92500...
- Page 175 TVIP926X0...
- Page 176 TVIP92700...
-
Page 177: Montage
6. Montage In de beknopte handleiding van de IP-camera TVIP9XXXX is beschreven hoe de camera wordt gemonteerd. Bij de montage van de domecamera's TVIP91700 en TVIP92700 dient u erop te letten dat voor het plaatsen van de domekoepel eerst het bijgevoegde droogmiddelzakje in de camera wordt geplaatst. -
Page 178: Voeding
TVIP91700 / TVIP92700 Bij dit cameratype kan de kabel vanaf de zijkant of verborgen worden uitgevoerd. Daarvoor zijn openingen aan de zijkant of in de bodem aangebracht. De ongebruikte opening wordt met een blinde stop afgesloten. Voor de installatie in overeenstemming met beschermingsklasse IP66 moet de meegeleverde kabelwartel worden gebruikt (zijkant en onderkant). -
Page 179: Netwerkkabel Aanbrengen
6.4 Netwerkkabel aanbrengen De netwerkkabel (CAT7) van de camera naar het volgende actieve netwerkpunt (bijvoorbeeld netwerkswitch) mag niet langer zijn dan 100 meter. 6.5 De camera afstellen In de beknopte handleiding van de IP-camera TVIP9XXXX is beschreven hoe de camera wordt afgesteld. -
Page 180: Optionele Aansluitkabel Voor Tvip9X300 En Tvip9X700 Aansluiten
6.7 Optionele aansluitkabel voor TVIP9X300 en TVIP9X700 aansluiten Met de optionele aansluitkabels TVAC40700, TVAC40710, TVAC40720 en TVAC40730 worden de passende domecamera's uitgebreid met de volgende interfaces: TVAC40700 TVAC40710 TVAC40720 TVAC40730 Passend voor TVIP91300 TVIP91700 TVIP92300 TVIP92700 Audio-ingang, 3.5mm- √ √ klinkstekker Audio-uitgang, 3.5mm-... -
Page 181: Statusindicaties
6.9 Statusindicaties TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 De enige statusindicatie is de indicatie voor de voedingsspanning. TVIP92100 / TVIP92300 / TVIP92500 / TVIP926X0 / TVIP92700 Indicatie-led Functie Led voor indicatie van de Als de led continu brandt, is de voedingsspanning correct en voedingsspanning (groen) aanwezig. -
Page 182: Fabrieksinstellingen Herstellen (Reset)
6.12 Domekoepel wisselen TVIP91300 / TVIP92300 / TVIP91700 / TVIP92700 Indien gewenst is er een getinte koepel voor de genoemde domecamera's beschikbaar (ABUS- artikelnummer TVAC31065). Ga voor het installeren van de koepel als volgt te werk: 1. -
Page 183: Eerste Ingebruikneming
7. Eerste ingebruikneming 7.1 ABUS IP Installer gebruiken om camera's te zoeken Installeer en start de ABUS IP Installer vanaf de meegeleverde software-cd (ook beschikbaar op de ABUS-website www.abus.com bij het betreffende product). De IP-camera zou nu in de keuzelijst moeten verschijnen, eventueel nog niet met het bij het doelnetwerk passend IP-adres. -
Page 184: Toegang Tot De Netwerkcamera Via Webbrowser
7.2 Toegang tot de netwerkcamera via webbrowser Voer het IP-adres van de camera in de adresbalk van uw browser in (in de Internet Explorer moet bij een gewijzigde http-poort ook “http://” vóór het IP-adres worden ingevoerd. 7.2.1 Algemene instructies voor gebruik van de instelpagina's Functie-element Beschrijving Aangepaste instellingen op de pagina opslaan. - Page 185 Google Chrome Voor het weergeven van video's in de browser Google Chrome wordt een plug-in gebruikt. Direct na invoer van gebruikersnaam en wachtwoord (standaard: master/master) verschijnt een keuzelijst met te installeren plug-ins. Aanwijzing voor Google Chrome: De video-plug-in wordt uitsluitend voor de Windows-versie van de browser Google Chrome ondersteund.
-
Page 186: Startpagina (Inlogpagina)
7.4 Startpagina (inlogpagina) Na invoer van het IP-adres in de adresbalk van de browser en het openen van de pagina verschijnt de startpagina in de voor de Internet Explorer ingestelde taal (Windows-instelling). Voor de gebruikersaccounts (installer, master of user) kan de taal individueel worden ingesteld. Zo kunnen voor de “installer”... -
Page 187: Gebruikersaccounts En Wachtwoorden
7.5 Gebruikersaccounts en wachtwoorden Overzicht gebruikerstypen met de aanduidingen van de gebruikersnaam, de standaard- wachtwoorden en de bijbehorende rechten: Gebruikerstype Gebruikersnaam Standaard-wachtwoord Rechten installer Installer Installer Videoweergave via webbrowser Afbeelding Lokale video-opname op pc <kan worden gewijzigd <kan worden gewijzigd door ... -
Page 188: Camera Integreren In Abus Vms / Abus Vms Express
7.6 Camera integreren in ABUS VMS / ABUS VMS Express Om de camera in ABUS VMS / ABUS VMS Express te integreren heeft u de volgende gegevens nodig: IP-adres / domeinnaam http-poort (standaard 80) rtsp-poort (standaard 554, kan worden gewijzigd, wordt automatisch bepaald) ... -
Page 189: Gebruikersmenu "User
8. Gebruikersmenu “User” Knop / weergave op beeldscherpte Functie Informatiebalk Live-beeld Helppagina's Gebruiker afmelden Knop / weergave Functie beeldscherpte Afbeeldingsfunctie Deze functie slaat een afbeelding van de videostream op in JPEG- formaat. De afbeelding wordt in de volgende map opgeslagen: C:/Gebruikers/<gebruiker>/Mijn afbeeldingen... - Page 190 Videofunctie Deze functie slaat een video van de videostream op in AVI-formaat. De video wordt in de volgende map opgeslagen: C:/Gebruikers/<gebruik>/Mijn video's Schakeluitgang activeren Met deze knop kan de schakeluitgang handmatig geactiveerd of gedeactiveerd worden (bijvoorbeeld deuropeningsfunctie). Mute-schakeling microfoon (indien beschikbaar) Met deze knop kan de microfoon van een camera (TVIP91100) of de microfoon in de optionele audio-ingang worden gedeactiveerd (TVIP92xxx).
-
Page 191: Weergave En Configuratiemenu Gebruiker "Master
9. Weergave en configuratiemenu gebruiker “master” Knop / weergave Functie beeldscherpte Afbeeldingsfunctie Deze functie slaat een afbeelding van de videostream op in JPEG- formaat. De afbeelding wordt in de volgende map opgeslagen: C:/Gebruikers/<gebruiker>/Mijn afbeeldingen Videofunctie Deze functie slaat een video van de videostream op in AVI-formaat. De video wordt in de volgende map opgeslagen: C:/Gebruikers/<gebruik>/Mijn video's Schakeluitgang activeren... - Page 192 Mute-schakeling luidspreker (indien beschikbaar) Met deze knop kan de luidspreker in de optionele audio-ingang worden gedeactiveerd (TVIP92xxx) . Volledig scherm Videobeeld op de monitor op volledig scherm schakelen (dubbelklik op videobeeld is eveneens mogelijk). Het volledig scherm kan door nog een keer op het videobeeld te dubbelklikken of door het indrukken van de ESC-toets worden verlaten.
-
Page 193: Gebruikers Toevoegen
9.1 Gebruikers toevoegen Gebruikersmanagement: Gebruikersnaam: Weergave van de geregistreerde gebruiker Type: Gebruikerstype van de geregistreerde gebruiker. Het gebruikerstype “master” bestaat slechts één keer. Er kunnen maximaal 10 gebruikers van het type “user” worden gemaakt. Taal: Weergave van de ingestelde taal voor de gebruiker. Beschikbare talen zijn: Duits, Engels, Frans, Nederlands, Deens, Pools, Italiaans, Spaans, Russisch, Zweeds Toevoegen:... -
Page 194: Videostream-Instellingen
9.2 Videostream-instellingen 9.2 Toegang Installer deactiveren/activeren Gebruiker “Installer” blokkeren: Door het aanvinken wordt de toegang van de gebruiker “installer” geblokkeerd. Alleen de gebruiker “master” kan deze toegang weer deblokkeren. Als de gebruiker “master” zijn inloggegevens vergeten is, is het mogelijk om met de tot “PW RESET”... -
Page 195: Opname Uit Het Intern Geheugen Weergeven/Downloaden
9.3 Opname uit het intern geheugen weergeven/downloaden Bestandenlijst: Alle door de camera bij netwerkuitval opgenomen videogegevens worden hier weergegeven. De bestandsgrootte bedraagt max. 150 MByte. Als de bestandsgrootte vanwege de duur van de opname wordt overschreden, wordt een nieuw bestand aangemaakt. De bestandsnaam is identiek aan de starttijd van de opname. -
Page 196: Weergave En Configuratiemenu Gebruiker "Installer
10. Weergave en configuratiemenu gebruiker “installer” 10.1 Live-beeld De weergave van het live-beeld van de gebruiker installer is ongeveer gelijk aan die van de gebruiker master. De gebruiker installer heeft echter meer instelmogelijkheden zoals de configuratieassistent of een uitgebreide configuratie. 10.2 Informatiepagina De informatiepagina geeft algemene informatie over de camera weer, bijvoorbeeld de geïnstalleerde firmwareversie of het MAC-adres van de camera. - Page 197 In het gedeelte linksboven wordt de algemene toestand van het systeem met een symbool aangegeven. Systeem in orde Alle parameters zoals systeemtemperatuur en processorgebruik zijn in orde. Alle gebruikte functies werken foutloos. Systeem niet in orde Er zijn fouten in het systeem opgetreden. Deze zijn echter niet kritisch voor de basisfunctie van de camera.
-
Page 198: Instellingsassistent
10.3 Instellingsassistent De instellingsassistent leidt u door de belangrijkste menupunten van de camera. De volgende menupunten zijn in de instellingsassistent beschikbaar: Netwerk ► DDNS ► Tekst ► Datum/tijd ► Installer ► Service ► Opslaan/herstart Meer informatie over ieder instellingspunt vindt u in de paragraaf “Uitgebreide camera-instellingen”. -
Page 199: Dag-/Nachtomschakeling
Helderheid: zie punt “Dagprofiel” Contrast: zie punt “Dagprofiel” Scherpte: zie punt “Dagprofiel” Kleurtoon: zie punt “Dagprofiel” Ruisonderdrukking: Door aanvinken wordt de bijbehorende ruisonderdrukkingsfunctie geactiveerd. 2D-DNR-niveau: Ruisonderdrukking voor statische beelden 3D-DNR-niveau: Ruisonderdrukking voor dynamische beelden Kleur: zie punt “Dagprofiel” IR-led's uit: Deze functie is alleen beschikbaar voor modellen TVIP92100 en TVIP92600. -
Page 200: Videostream Instellingen
10.4.1.6 Videostream Instellingen In deze instellingspunten kan de gebruiker van het type “installer” de kwaliteitsinstellingen voor de weergave in de internetbrowser en opname in het opnameapparaat vastleggen (Videostream Instellingen 1). TV-uitgang: Activeren en deactiveren van de analoge video-uitgang aan de camera (alleen beschikbaar bij 1080p-modellen) Video codec: Selectie van de videocodec. -
Page 201: Opname Bij Netuitval
10.4.1.7 Opname bij netuitval Met deze functie is het mogelijk om bij uitval van het IP-netwerk videogegevens naar het interne geheugen van de camera te schrijven. Ondanks verlies van de netwerkverbinding met het opnameapparaat zijn de videogegevens voor deze periode in de camera beschikbaar. Omdat de functie controleert of een bepaald IP-adres of domeinadres in het netwerk aanwezig is, kan de functie ook worden gezien als “Opnemen bij uitval van een netwerkapparaat”. -
Page 202: Netwerk
Selecteer een serviceprovider voor de DDNS-service. Gebruikersnaam: Gebruikersidentificatie voor het account bij de DDNS-serviceprovider Wachtwoord: Wachtwoord voor het account bij de DDNS-serviceprovider Hostnaam: Geregistreerde hostnaam bij de DDNS-serviceprovider Meer informatie over het onderwerp “ABUS SERVER” vindt u op het volgende adres: https://www.abus-server.com/faq.html... -
Page 203: Https
10.4.2.4 HTTPS HTTPS activeren: Door aanvinken wordt de HTTPS-functie geactiveerd (vast, zelf gesigneerd certificaat). De HTTP-interface blijft actief. HTTPS-poort: De standaardpoort voor de HTTPS-overdracht is 443. Als zich meerdere IP- camera's in een subnet bevinden, moet elke camera een eigen, unieke HTTPS-poort krijgen. -
Page 204: Datum / Tijd
Firmware Online Check: Deze functie controleert of er nieuwe firmware op de internetsite van ABUS beschikbaar is. Als dit het geval is, biedt de camera aan om de firmware te downloaden op de pc (downloadlink). De firmware moet dan handmatig met de... -
Page 205: Logbestand
Firmware-update: Hier kan een actuelere firmware van de camera worden geïnstalleerd. Informatie over de firmware vindt u op de internetpagina van ABUS (www.abus.com). Herstart: Handmatige herstart van de camera Herstart tijdschema: Hier kan een herstart van de camera in een bepaalde frequentie worden ingesteld. -
Page 206: Audio
een continue activiteit beschikbaar. 2) E-mail Er kan een e-mail naar een bepaalde ontvanger worden verstuurd. Inhoud en onderwerp kunnen worden toegewezen . Bovendien is het mogelijk om een bepaald aantal voor- en na-alarmbeelden te selecteren. Toevoegen: Toevoegen van een nieuwe gebeurtenisregel Bewerken: Bewerken van een gebeurtenisregel Wissen:... -
Page 207: Service
Gegevens verzenden: Met de toestemming van de gebruiker “installer” kunnen de instellingsgegevens van de camera en het logbestand van de camera naar ABUS Support worden verzonden. Deze gebeurt afhankelijk van de eerdere instelling van het serviceland. Servicegebruiker: Als service nodig is, kan via deze functie een gebruikersnaam en een wachtwoord worden aangemaakt. -
Page 208: Onderhoud En Reiniging
Onderhoud en reiniging 11.1 Functietest Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing. Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik. Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als ... -
Page 209: Technische Gegevens
Technische gegevens TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/4” Progressive Scan CMOS Beeldopnemer Compact Binnen-dome Buiten-tube Buiten-dome Cameratype 720p Resolutie 1280 x 800 Beeldelementen (totaal) 1280 x 720 Beeldelementen (effectief) Vast objectief Objectief 3,6 mm Brandpuntsafstand 78° Horizontale beeldhoek Objectiefregeling IR zwenkfilter (ICR), kleur / zwart-wit Dag-/nachtomschakeling highperformance highperformance... - Page 210 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 1/2,8” Progressive Scan Sony Exmore CMOS Beeldopnemer Sony XARINA Compact Binnen-dome Buiten-tube Buiten-dome Cameratype 1080p Resolutie 1952 x 1116 Beeldelementen (totaal) 1920 x 1080 Beeldelementen (effectief) Motor-Zoom Motor-Zoom Objectief 3,0 – 9,0 mm 3,0 – 9,0 mm 9,0 –...
- Page 211 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Beeldopnemer Sony XARINA Buiten-tube Cameratype 1080p Resolutie 1952 x 1116 Beeldelementen (totaal) 1920 x 1080 Beeldelementen (effectief) Motor-Zoom Objectief 3,0 – 9,0 mm Brandpuntsafstand 35° – 90° Horizontale beeldhoek Auto Iris Objectiefregeling IR zwenkfilter (ICR), kleur / zwart-wit Dag-/nachtomschakeling highperformance-leds IR-led's...
- Page 212 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Version 04/2015 Dansk oversættelse af den originale, tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!
- Page 213 Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder mangler eller unøjagtigheder, bedes du meddele os dette. ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.
- Page 214 Vigtige sikkerhedshenvisninger Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader! Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.
- Page 215 ) ........................238 TARTSIDE LOGIN SIDE 7.5 B ........................ 239 RUGERKONTI OG KODEORD 7.6 I ABUS VMS / ABUS VMS E ............240 NTEGRERING AF KAMERAET I XPRESS 7.7 I ABUS NVR / ABUS H DVR ............240 NTEGRERING AF KAMERAET I YBRID 7.8 I...
- Page 216 10.4.2.3 DDNS ............................254 10.4.2.4 HTTPS ............................255 10.4.2.5 SMTP / ..........................255 MAIL 10.4.3 S ..........................255 KABELONTEKST 10.4.4 D ........................256 ATO OG KLOKKESLÆT 10.4.5 S ............................256 YSTEM 10.4.5.1 G ..........................256 ENERELT 10.4.5.2 F ........................ 256 IRMWARE GENSTART 10.4.5.3 L...
-
Page 217: Korrekt Anvendelse
(uden √ √ tap) Indvendig sekskantnøgle (med √ √ tap) Reset-værktøj √ √ √ √ √ Software-cd (ABUS IP Installer, VMS √ √ √ √ √ Express) Bøjle til √ √ kabelfastgørelse Kabelforskruning M25 √ Kabel til analog √... -
Page 218: Særlige Kendetegn Og Funktioner
4. Særlige kendetegn og funktioner TVIP91XXX HD 720p-opløsning: 1280 x 720 @ 25 fps 3,6 mm fast objektiv Dag-/natskift med elektromekanisk IR-spærrefilter (ICR) WDR-funktion (46 dB) til udligning af billedkontraster IR-LED'er til natsyn (kun TVIP91100 og TVIP91600) ... -
Page 219: Beskrivelse Af Udstyret
5. Beskrivelse af udstyret Overblik – typenumre Modelnummer TVIP91100 TVIP91300 TVIP91600 TVIP91700 Opløsning 720p 720p 720p 720p DWDR / WDR DWDR, DWDR, DWDR, DWDR, 46 dB 46 dB 46 dB 46 dB 2D DNR / 3D DNR √ √ √ √... -
Page 220: Oversigt Over Tilslutninger, Betjeningsenheder, For-/Bagside
Oversigt over tilslutninger, betjeningsenheder, for-/bagside TVIP91100... - Page 221 TVIP91300...
- Page 222 TVIP91600...
- Page 223 TVIP91700...
- Page 224 TVIP92100...
- Page 225 TVIP92300...
- Page 226 TVIP92500...
- Page 227 TVIP92600...
- Page 228 TVIP92700...
-
Page 229: Montering
6. Montering Monteringen af kameraet beskrives i kvikguiden til det pågældende IP-kamera TVIP9XXXX. Når domekameraerne TVIP91700 og TVIP92700 monteres, skal du være opmærksom på, at den medfølgende tørremiddelpose anbringes inde i kameraet, inden domens kuppel sættes på. Posen skal anbringes i nærheden af bundpladen. Posen må... -
Page 230: Strømforsyning
TVIP91700 / TVIP92700 For denne kameratype trækkes kablet i siden eller skjult. Der er åbninger til dette på siden eller bundpladen. Den ubrugte åbning lukkes med en blindprop. Til installation iht. beskyttelsesklasse IP66 skal den medfølgende kabelforskruning bruges (til side og bund). Hvis det valgfri loftbeslag (TVAC31310) bruges, kan kabelforskruningen udelades, da der skabes tæthed mellem loftbeslagets plade og domekameraet. -
Page 231: Placering Af Netværkskablet
6.4 Placering af netværkskablet Netværkskablets (CAT7) maksimale længde fra kamera til næste aktive netværkspunkt (f.eks. netværks-switch) bør ikke være mere end 100 meter. 6.5 Justering af kameraet Justeringen af kameraet beskrives i kvikguiden til det pågældende IP-kamera TVIP9XXXX. 6.6 Zoom- og fokusindstilling TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 Kameraerne har et indbygget fast objektiv. -
Page 232: Placering Af Det Valgfrie Tilslutningskabel Til Tvip9X300 Og Tvip9X700
6.7 Placering af det valgfrie tilslutningskabel til TVIP9X300 og TVIP9X700 Via de valgfrie tilslutningskabler TVAC40700, TVAC40710, TVAC40720 og TVAC40730 udvides de passende domekameraer med følgende interfaces: TVAC40700 TVAC40710 TVAC40720 TVAC40730 Passer til TVIP91300 TVIP91700 TVIP92300 TVIP92700 Audioindgang, √ √ 3,5 mm jackstik Audioudgang, √... -
Page 233: Status-Visninger
6.9 Status-visninger TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 Som statusvisning findes kun displayet for spændingsforsyningen. TVIP92100 / TVIP92300 / TVIP92500 / TVIP926X0 / TVIP92700 Display LED Funktion LED til visning af Hvis LED'en konstant er aktiv, er forsyningsspændingen korrekt forsyningsspændingen (grøn) og til stede. -
Page 234: Gendannelse Af Fabriksindstillingerne (Reset)
6.12 Udskiftning af domekuppel TVIP91300 / TVIP92300 / TVIP91700 / TVIP92700 Ved behov fås der en tonet kuppel til de nævnte IP-domekameraer (ABUS artikelnummer TVAC31065). Gå frem på følgende måde for at installere kuplen: 1. -
Page 235: Første Idriftsættelse
7. Første idriftsættelse 7.1 Anvendelse af ABUS IP Installer til kamerasøgning Installer og start ABUS IP Installer fra den medfølgende software-cd (findes også på ABUS' hjemmeside www.abus.com under det enkelte produkt). IP-kameraet skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket. -
Page 236: Adgang Til Netværkskameraet Via Webbrowser
7.2 Adgang til netværkskameraet via webbrowser Tast kameraets IP-adresse ind i browserens adresselinje (i Internet Explorer skal der i tilfælde af en ændret http-port yderligere indtastes "http://" foran IP-adressen. 7.2.1 Generelle henvisninger vedr. anvendelse af indstillingssider Funktionselement Beskrivelse Gem foretagne ændringer på siden. Du skal være opmærksom på, at indstillinger først anvendes, når du har trykket på... - Page 237 Google Chrome Til videovisning i Google Chrome-browseren bruges der en plugin. Der vises valg til installationen, lige efter brugernavn og kodeord er indtastet (standard: master/master eller installer/installer). Henvisninger om Google Chrome: Videoplugin understøttes udelukkende for Windows-versionen af Google Chrome-browseren.
-
Page 238: Startside (Login-Side)
7.4 Startside (login-side) Når IP-adressen er indtastet i browserens adresselinje, og siden er åbnet, vises startsiden på sproget for sprogindstillingen for Internet Explorer (Windows-indstilling). Den enkelte brugerkonto (installer, master eller user) kan indstilles individuelt på sproget. Eksempelvis kan indstillingssiderne for "installer" vises på engelsk og websiderne for "master" på tysk. -
Page 239: Brugerkonti Og Kodeord
7.5 Brugerkonti og kodeord Oversigt over brugertyper med brugernavnets betegnelse, standardkodeord og de pågældende rettigheder: Brugertype Brugernavn Standard-kodeord Rettigheder installer Installer installer Videovisning via webbrowser Øjeblikkeligt billede Lokal videooptagelse på pc <kan ændres af installer> <kan ændres af installer> ... -
Page 240: Integrering Af Kameraet Iabus Vms / Abus Vms Express
7.6 Integrering af kameraet i ABUS VMS / ABUS VMS Express Følgende data kræves for at integrere kameraet i ABUS VMS / ABUS VMS Express: IP-adresse / domænenavn http-port (standard 80) rtsp-port (standard 554, kan ændres, registreres automatisk) ... -
Page 241: Brugermenu "User
8. Brugermenu "User" Knap / visning på billedskærmen Funktion Informationsliste Livevisning Hjælpeside Log bruger af Knap / visning på Funktion billedskærmen Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe: C:/Bruger/<Bruger>/Egne billeder... - Page 242 Videofunktion Denne funktion gemmer en video af den aktuelle videostream i AVI- format. Videoen lægges i følgende mappe: C:/Bruger/<Bruger>/Egne videoer Aktivering af udgang Via denne knap kan udgangen aktiveres eller deaktiveres manuelt (f.eks. døråbnerfunktion). Frakobling af mikrofon (hvis den forefindes) Via denne knap kan mikrofonen i kameraet (TVIP91100) eller mikrofon i den valgfrie audioindgang deaktiveres (TVIP92xxx).
-
Page 243: Visnings Og Konfigurationsmenu Bruger "Master
9. Visnings og konfigurationsmenu bruger "master" Knap / visning på Funktion billedskærmen Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe: C:/Bruger/<Bruger>/Egne billeder Videofunktion Denne funktion gemmer en video af den aktuelle videostream i AVI- format. - Page 244 Frakobling af højtaler (hvis den forefindes) Via denne knap kan højtaleren i den valgfrie audioindgang deaktiveres (TVIP92xxx). Fuldskærmstilstand Omskiftning af videobilledet på monitoren til fuldskærmstilstand (der kan også dobbeltklikkes på videobilledet). Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC- tasten.
-
Page 245: Tilføj Bruger
9.1 Tilføj bruger Bruger-management: Brugernavn: Visning af det registrerede brugernavn Type: Den registrerede brugers brugertype. Brugertypen "master" eksisterer kun én gang. Der kan oprettes op til 10 brugere af typen "user". Sprog: Visning af det indstillede sprog for brugeren. De eksisterende sprog er: tysk, engelsk, fransk, hollandsk, dansk, polsk, italiensk, spansk, russisk, svensk Tilføj:... -
Page 246: Videostream-Indstillinger
9.2 Videostream-indstillinger 9.2 Deaktiver/aktiver installer-adgang Blokér bruger "installer": Ved at sætte fluebenet blokeres adgangen for bruger "installer". Det er kun bruger "master", der atter kan åbne denne adgang. Hvis bruger "master" har glemt sine adgangsdata, kan bruger "masters" adgangsdata nulstilles til fabriksindstillinger via tasten "PW RESET" på kameraet. Hvis bruger "installer"... -
Page 247: Visning/Download Af Optagelser Fra Det Interne Lager
9.3 Visning/download af optagelser fra det interne lager Filliste: Alle de videodata, der er optaget af kameraet ved netværksudfald, vises her. Filstørrelsen er på maks. 150 MB. Hvis filstørrelsen overskrides på grund af optagelsens varighed, oprettes der en ny fil. Filnavnet indikerer starttidspunktet for optagelsen. -
Page 248: Visnings Og Konfigurationsmenuer Bruger "Installer
10. Visnings og konfigurationsmenuer bruger "installer" 10.1 Live-visning Visningen af bruger installers livevisning er den samme som bruger masters. Bruger installer har dog ekstra indstillingsmuligheder, såsom indstillingsguide eller udvidet konfiguration. 10.2 Infoside Infosiden viser generelle informationer om kameraet, f.eks. installeret firmwareversion eller kameraets MAC-adresse. - Page 249 I det øverste venstre område vises systemets generelle tilstand via et symbol. System i orden Alle parametre som systemtemperatur og processorkapacitet er i orden. Alle anvendte funktioner fungerer fejlfrit. System fejlbehæftet Der er opstået fejl i systemet. Disse er dog ukritiske for kameraets basale funktioner.
-
Page 250: Indstillingsguide
10.3 Indstillingsguide Indstillingsguiden leder dig gennem de vigtigste menupunkter i kameraet. Følgende menupunktet behandles i indstillingsguiden: Netværk ► DDNS ► Tekst ► Dato/klokkeslæt ► Installer ► Service ► Gem/genstart Yderligere informationer om hvert indstillingspunkt findes i afsnittet "Udvidede kameraindstillinger". 10.4 Udvidede kameraindstillinger 10.4.1 Video 10.4.1.1 Generelt Spejlvend billedet:... -
Page 251: Dag-/Natskift
Skarphed: se punktet "dagprofil" Farvetone: se punktet "dagprofil" Støjundertrykkelse: Ved at sætte fluebenet aktiveres den pågældende støjundertrykkelsesfunktion. 2D-DNR-trin: Støjundertrykkelse for statiske billeder 3D-DNR-trin: Støjundertrykkelse for dynamiske billeder Farvebillede: se punktet "dagprofil" IR LED'er fra: Denne funktion findes kun for modellerne TVIP92100 og TVIP926X0. Denne funktion hjælper, hvis de indbyggede IR-LED'er fremkalder uønskede refleksioner i videobilledet (f.eks. -
Page 252: Videostream-Indstillinger
10.4.1.6 Videostream-indstillinger I disse indstillingspunkter kan brugeren af typen "installer" bestemme kvalitetsindstillingerne for visningen i internetbrowseren og optagelsen i optagelsesudstyret (indstillinger videostream 1). TV-udgang: Aktivering eller deaktivering af den analoge videoudgang på kameraet (findes kun til 1080p-modeller) Video-codec: Valg af video-codecs. Codecs, der står til rådighed, er H.264 eller MJPEG. Opløsning: Der findes følgende opløsninger til videostream: TVIP91XXX: 1280x720 (standard), 800x456, 720x408, 640x360, 320x184... -
Page 253: Optagelse Ved Netudfald
10.4.1.7 Optagelse ved netudfald Med denne funktion kan der registreres videodata på det interne kameralager i tilfælde af udfald på IP-netværket. På trods af tab af netværksforbindelse til optagelsesudstyret findes videodataene for denne periode i kameraet. Da funktionen kontrollerer eksistensen af en bestemt IP-adresse eller domæneadresse i netværket, kan funktionen ligeledes betragtes som "Optagelse ved udfald af en netværksenhed". -
Page 254: Netværk
Ved at sætte fluebenet aktiveres DDNS-funktionen. Vælg service: Vælg en serviceudbyder for DDNS-servicen. Brugernavn: Kontoens brugeridentifikation hos DDNS-serviceudbyderen Kodeord: Kontoens kodeord hos DDNS-serviceudbyderen Hostnavn: Registreret hostnavn hos DDNS-serviceudbyderen Du kan finde yderligere oplysninger om emnet "ABUS SERVER" på hjælpesiden på følgende adresse: https://www.abus-server.com/faq.html... -
Page 255: Https
10.4.2.4 HTTPS Aktivér HTTPS: Ved at sætte fluebenet aktiveres HTTPS-funktionen (permanent, selvsigneret certifikat). HTTP-interfacet er aktivt overalt. HTTPS-port: Standardporten til HTTPS-overførsel er 443. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen HTTPS-port, der kun forekommer én gang. -
Page 256: Dato Og Klokkeslæt
Aktuel firmware: Visning af den aktuelt installerede firmwareversion Firmware Online Check: Denne funktion kontrollerer, om der findes en ny firmware på ABUS' hjemmeside. I så fald tilbyder kameraet firmwaren til download til pc'en (download-link). Firmwaren skal installeres manuelt via firmware-update-funktionen. Firmware-update: En nyere kamera-firmware kan installeres her. -
Page 257: Logfil
10.4.5.3 Logfil Logfil: I logfilen protokolleres systemrelevante data. Disse kan f.eks. bruges ved fejlafhjælpning. Eksportér: Eksportér logfilen til en fil 10.4.6 Bevægelsesregistrering Liste over områder: Visning af alle indstillede bevægelsesområder Vis alle: Ved at sætte fluebenet aktiveres vises alle områder samtidigt på oversigtsbilledet. -
Page 258: Audio
Koblingsindgang: Alle kameraer i TVIP9XXXX-serien har en indgang (på domekameraet via valgfrit kabel). Som dvaletilstand kan N.O. (normalt åbnet) eller N.C. (normalt lukket) vælges. Bevægelsesgenkendelse: Valg af kameraets bevægelsesgenkendelse. Dermed analyseres alle konfigurerede masker. Det er ikke muligt at se, hvilken maske der har udløst. -
Page 259: Service
I Tyskland er standarden for netfrekvensen 50 Hz. Send data: Med samtykke fra bruger "installer" kan kameraets indstillingsdata samt kameraets logfiler sendes til ABUS support. Dette afhænger af indstillingen i det enkelte serviceland. Service-bruger: Hvis der er behov for service, kan der oprettes et brugernavn og et kodeord via denne funktion. -
Page 260: Vedligeholdelse Og Rengøring
Vedligeholdelse og rengøring 11.1 Funktionstest Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset. Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det må antages, at drift ikke længere er mulig uden fare, hvis ... -
Page 261: Tekniske Data
Tekniske data TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/4" Progressive Scan CMOS Billedoptager Compact Indendørs dome Udendørs tube Udendørs dome Kameratype 720p Opløsning 1280 x 800 Billedelementer (total) 1280 x 720 Billedelementer (effektivt) Fast objektiv Objektiv 3,6 mm Brændvidde 78° Horisontal synsvinkel Objektivstyring IR-drejefilter (ICR), farve / s/h Dag-/natskift... - Page 262 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 1/2,8" Progressive Scan Sony Exmore CMOS Billedoptager Sony XARINA Compact Indendørs Boks Udendørs Udendørs dome tube dome Kameratype 1080p Opløsning 1952 x 1116 Billedelementer (total) 1920 x 1080 Billedelementer (effektivt) Motor-zoom Motor-zoom Objektiv 3,0 – 9,0 mm 3,0 – 9,0 mm 9,0 –...
- Page 263 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Billedoptager Sony XARINA Udendørs tube Kameratype 1080p Opløsning 1952 x 1116 Billedelementer (total) 1920 x 1080 Billedelementer (effektivt) Motor-Zoom Objektiv 3,0 – 9,0 mm Brændvidde 35° – 90° Horisontal synsvinkel Auto Iris Objektivstyring IR-drejefilter (ICR), farve / s/h Dag-/natskift højtydende LED'er...
- Page 264 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Wersja 04/2015 Polskie tłumaczenie oryginalnej instrukcji niemieckiej. Przechować do wykorzystania w przyszłości!
- Page 265 Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to występują w niej braki lub niedokładności, prosimy o ich zgłaszanie. ABUS Security-Center GmbH & Co. KG nie ponosi odpowiedzialności za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.
- Page 266 Ważne zasady bezpieczeństwa Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze! Nie odpowiadamy za szkody materialne ani osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne! Szanowna Klientko, Szanowny Kliencie! Poniższe informacje dotyczące bezpieczeństwa i zagrożeń...
- Page 267 ) ..................290 TRONA STARTOWA STRONA LOGOWANIA 7.5 K ......................291 ONTA UŻYTKOWNIKÓW I HASŁA 7.6 P ABUS VMS/ABUS VMS E ........... 292 ODŁĄCZENIE KAMERY DO SYSTEMÓW XPRESS 7.7 P ABUS NVR/ABUS H DVR ..........292 ODŁĄCZENIE KAMERY DO SYSTEMÓW YBRID 7.8 P...
- Page 268 10.4.2.3 DDNS ............................306 10.4.2.4 HTTPS ............................307 10.4.2.5 SMTP/ ..........................307 MAIL 10.4.3 N ........................307 AŁOŻENIE TEKSTU 10.4.4 D ..........................308 GODZINA 10.4.5 S ............................308 YSTEM 10.4.5.1 O ............................. 308 GÓLNE 10.4.5.2 W ................. 308 BUDOWANE OPROGRAMOWANIE RESTART 10.4.5.3 P ...........................
-
Page 269: Użytkowanie Zgodne Z Przeznaczeniem
Śrubunek kablowy M25 √ Kabel do analogowego √ √ wyjścia wideo (BNC) Woreczek ze środkiem √ suszącym Gumowa podkładka √ √ instalacyjna (zainstalowana (instalowana fabrycznie) oddzielnie) Instrukcję obsługi w swoim języku znaleźć można w Internecie pod adresem www.abus.com, korzystając z wyszukiwarki produktów. -
Page 270: Cechy I Funkcje
4. Cechy i funkcje TVIP91XXX Rozdzielczość HD 720p: 1280 x 720 przy 25 klatkach na sekundę Obiektyw stałoogniskowy 3,6 mm Funkcja przełączania dzień/noc z elektromechanicznym filtrem świetlnym IR (ICR) Funkcja WDR (46 dB) do kompensacji kontrastów obrazu ... -
Page 271: Opis Urządzenia
5. Opis urządzenia Przegląd – numer typu Numer modelu TVIP91100 TVIP91300 TVIP91600 TVIP91700 Rozdzielczość 720p 720p 720p 720p DWDR/WDR DWDR, DWDR, DWDR, DWDR, 46 dB 46 dB 46 dB 46 dB 2D DNR/3D DNR √ √ √ √ Obiektyw Obiektyw Obiektyw Obiektyw Obiektyw... -
Page 272: Przegląd Złączy, Elementów Sterowania, Przodu I Tyłu Kamery
Przegląd złączy, elementów sterowania, przodu i tyłu kamery TVIP91100... - Page 273 TVIP91300...
- Page 274 TVIP91600...
- Page 275 TVIP91700...
- Page 276 TVIP92100...
- Page 277 TVIP92300...
- Page 278 TVIP92500...
- Page 279 TVIP92600...
- Page 280 TVIP92700...
-
Page 281: Montaż
6. Montaż Opis montażu kamery zawarty jest w skróconej instrukcji odpowiedniej kamery IP TVIP9XXXX. Podczas montażu kamer kopułkowych TVIP91700 i TVIP92700 należy przed nałożeniem obudowy kopułkowej umieścić dostarczony woreczek ze środkiem suszącym wewnątrz kamery. Woreczek należy umieścić blisko podkładki przytwierdzonej do podłoża. Woreczek nie może znajdować się w polu widzenia obiektywu. -
Page 282: Zasilanie Elektryczne
TVIP91700/TVIP92700 Dla tego typu kamery kable mogą być ułożone z boku lub ukryte. W tym celu wykonane zostały otwory z boku i na spodzie. W nieużywanych otworach należy umieścić zaślepki. Przy instalacji zgodnej ze stopniem ochrony IP66 należy użyć dostarczonego śrubunku kablowego (dla boków i spodu). -
Page 283: Podłączenie Kabla Sieciowego
6.4 Podłączenie kabla sieciowego Maksymalna długość kabla sieciowego (CAT7) od kamery do następnego aktywnego punktu sieciowego (np. przełącznika sieciowego) nie powinna przekraczać 100 m. 6.5 Ustawianie kamery Opis ustawienia kamery zawarty jest w skróconej instrukcji odpowiedniej kamery IP TVIP9XXXX. 6.6 Ustawianie funkcji zoom i ogniskowej TVIP91100/TVIP91300/TVIP91600/TVIP91700 Kamery wyposażone są... -
Page 284: Podłączenie Dodatkowego Kabla Przyłączeniowego Do Tvip9X300 Itvip9X700
6.7 Podłączenie dodatkowego kabla przyłączeniowego do TVIP9X300 i TVIP9X700 Dzięki dodatkowym kablom przyłączeniowym TVAC40700, TVAC40710, TVAC40720 i TVAC40730 odpowiednie kamery kopułkowe zostaną rozszerzone o następujące złącza: TVAC40700 TVAC40710 TVAC40720 TVAC40730 Pasuje do TVIP91300 TVIP91700 TVIP92300 TVIP92700 wejście audio, √ √ jack 3,5 mm wyjście audio, √... -
Page 285: Wskaźniki Stanu
6.9 Wskaźniki stanu TVIP91100/TVIP91300/TVIP91600/TVIP91700 Spośród wskaźników stanu dostępny jest tylko wskaźnik napięcia zasilającego. TVIP92100/TVIP92300/TVIP92500/TVIP926X0/TVIP92700 Wskaźnik LED Funkcja Dioda LED wskazująca Jeśli dioda LED jest aktywna i świeci światłem ciągłym, napięcie napięcie zasilające (zielona) zasilające jest poprawne i obecne. Dioda LED stanu (niebieska) a) dioda LED miga 1/s ->... -
Page 286: Przywracanie Ustawień Fabrycznych (Reset)
TVIP91300/TVIP92300/TVIP91700/TVIP92700 W razie potrzeby wyżej wymienione modele kamer kopułkowych IP dostępne są w wersji z przyciemnianą kopułką (ABUS, artykuł nr TVAC31065). Aby zainstalować kopułkę, należy postępować zgodnie z poniższą procedurą: 1. Należy zdjąć kopułkę kamery, odkręcając 4 śruby ustalające (kopułka z pierścieniem). -
Page 287: Pierwsze Uruchomienie
Na liście wyboru powinna pojawić się kamera IP, prawdopodobnie bez pasującego do sieci docelowej adresu IP. Ustawienia IP kamery można zmienić za pomocą programu IP Installer. Ustawienia językowe kamery można również zmienić za pomocą programu ABUS IP Installer. Tym samym zmienione zostaną ustawienia językowe dla „użytkownika głównego” oraz „instalatora”... -
Page 288: Dostęp Do Kamery Sieciowej Z Przeglądarki Www
7.2 Dostęp do kamery sieciowej z przeglądarki WWW Adres IP kamery należy wprowadzić do paska adresu przeglądarki (w przypadku korzystania z Internet Explorer trzeba wpisać przy zmianie portu dodatkowo „http://” przed adresem IP. 7.2.1 Ogólne wskazówki dotyczące korzystania ze stron z ustawieniami Element funkcji Opis Wprowadzone ustawienia zapisać... - Page 289 Google Chrome Do wyświetlania wideo w przeglądarce Google Chrome potrzebna jest wtyczka. Wybór wtyczek do zainstalowania pojawia się bezpośrednio po wprowadzeniu nazwy użytkownika oraz hasła (domyślnie: master/master lub installer/installer). Wskazówka do Google Chrome: Wtyczka wideo obsługiwana jest tylko w przypadku przeglądarki Google Chrome w wersji dla systemu Windows.
-
Page 290: Strona Startowa
7.4 Strona startowa (strona logowania) Po wprowadzeniu adresu IP w pasku adresu przeglądarki i po otwarciu strony wyświetlona zostanie strona startowa w języku zgodnym z ustawieniami przeglądarki Internet Explorer (ustawienia systemu Windows). Język kont użytkowników (instalator, użytkownik główny i użytkownik) można ustawić indywidualnie. -
Page 291: Konta Użytkowników I Hasła
7.5 Konta użytkowników i hasła Przegląd typów użytkowników z podaniem nazwy użytkownika, domyślnego hasła i odpowiednich uprawnień: Nazwa użytkownika Standardowe hasło Uprawnienia użytkownika instalator Installer installer podgląd wideo za pośrednictwem przeglądarki internetowej natychmiastowy podgląd obrazu <możliwość zmiany przez <możliwość... -
Page 292: Podłączenie Kamery Do Systemów Abus Vms/Abus Vms Express
Nazwa użytkownika: NVR Hasło: NVR (możliwość zmiany za pomocą ustawień instalatora) 7.7 Podłączenie kamery do systemów ABUS NVR/ABUS Hybrid DVR W celu podłączenia kamery do systemów ABUS NVR/ABUS Hybrid DVR niezbędne są następujące dane: adres IP/nazwa domeny ... -
Page 293: Menu „Użytkownika
8. Menu „użytkownika” Przycisk/informacja wyświetlana Funkcja na ekranie pasek informacyjny podgląd na żywo pomoc wylogowanie użytkownika Przycisk/informacja wyświetlana Funkcja na ekranie Funkcja natychmiastowego podglądu obrazu Ta funkcja zapisuje natychmiastowy podgląd obrazu aktualnego strumienia wideo w formacie JPEG. Obraz zapisywany jest w następującym folderze: C:/Użytkownik/<Użytkownik>/Obrazy... - Page 294 Funkcja wideo Ta funkcja zapisuje nagranie aktualnego strumienia wideo w formacie AVI. Wideo zapisywane jest w następującym folderze: C:/Użytkownik/<Użytkownik>/Wideo Aktywacja wyjścia sterującego Tym przyciskiem można ręcznie aktywować lub dezaktywować wyjście sterujące (np. funkcję otwierania drzwi). Wyciszenie mikrofonu (jeśli dostępne) Tym przyciskiem można dezaktywować mikrofon w kamerze (TVIP91100) lub mikrofon znajdujący się...
-
Page 295: Widok I Menu Konfiguracji „Użytkownika Głównego
9. Widok i menu konfiguracji „użytkownika głównego” Przycisk/informacja wyświetlana Funkcja na ekranie Funkcja natychmiastowego podglądu obrazu Ta funkcja zapisuje natychmiastowy podgląd obrazu aktualnego strumienia wideo w formacie JPEG. Obraz zapisywany jest w następującym folderze: C:/Użytkownik/<Użytkownik>/Obrazy Funkcja wideo Ta funkcja zapisuje nagranie aktualnego strumienia wideo w formacie AVI. - Page 296 Wyciszenie głośnika (jeśli dostępne) Tym przyciskiem można dezaktywować głośnik znajdujący się opcjonalnie w wyjściu audio (TVIP92xxx). Tryb pełnoekranowy Przełączenie obrazu wideo na monitorze na tryb pełnoekranowy (możliwe także przez podwójne kliknięcie w obraz wideo). Tryb pełnoekranowy można opuścić ponownym podwójnym kliknięciem w obraz wideo lub poprzez wciśnięcie przycisku ESC.
-
Page 297: Dodawanie Użytkownika
9.1 Dodawanie użytkownika Zarządzanie użytkownikami: Nazwa użytkownika: Wyświetlanie zarejestrowanego użytkownika. Typ: Typ zarejestrowanego użytkownika. Możliwy jest tylko jeden „użytkownik główny”. Można skonfigurować maks. 10 „użytkowników”. Język: Wyświetlanie ustawionego języka użytkownika. Dostępne są języki: niemiecki, angielski, francuski, niderlandzki, duński, polski, włoski, hiszpański, rosyjski, szwedzki. -
Page 298: Ustawienia Strumienia Wideo
9.2 Ustawienia strumienia wideo 9.2 Aktywacja/dezaktywacja dostępu instalatora Blokuj użytkownika „instalator”: Zaznaczenie tego pola wyboru powoduje blokadę dostępu dla użytkownika „instalator”. Tylko „użytkownik główny” może z powrotem odblokować ten dostęp. W przypadku, gdy „użytkownik główny” zapomniał swoje dane dostępu, możliwe jest przywrócenie ustawień... -
Page 299: Wyświetlanie/Pobieranie Zapisu Z Pamięci Wewnętrznej
9.3 Wyświetlanie/pobieranie zapisu z pamięci wewnętrznej Lista plików: Są tutaj wyświetlane wszystkie zapisane podczas awarii sieci pliki wideo. Rozmiar pliku wynosi każdorazowo maks. 150 MB. Jeśli rozmiar pliku zostanie przekroczony ze względu na długość nagrania, to utworzony zostanie nowy plik. Nazwa pliku składa się... -
Page 300: Widok I Menu Konfiguracji Użytkownika „Instalator
10. Widok i menu konfiguracji użytkownika „instalator” 10.1 Podgląd na żywo Wyświetlanie podglądu na żywo użytkownika „instalator” jest podobne do tego, co widzi „użytkownik główny”. Użytkownik „instalator” ma jednak rozszerzone możliwości ustawień, jak np. asystenta konfiguracji lub rozszerzoną konfigurację. 10.2 Strona informacyjna Strona informacyjna zawiera ogólne informacje dotyczące kamery, takie jak zainstalowana wersja wbudowanego oprogramowania lub adres MAC kamery. - Page 301 W lewym górnym obszarze pokazany jest za pomocą symbolu ogólny stan systemu. System w porządku Wszystkie parametry, takie jak temperatura systemu i wykorzystanie procesora są poprawne. Wszystkie wykorzystywane funkcje działają bezbłędnie. System zawiera błędy W systemie wystąpiły błędy. Nie są one jednak krytyczne dla podstawowego działania kamery.
-
Page 302: Asystent Konfiguracji
10.3 Asystent konfiguracji Asystent konfiguracji przeprowadza użytkownika przez najważniejsze punkty menu kamery. Następujące punkty menu opracowywane są przez asystenta konfiguracji: Sieć ► DDNS ► tekst ► data/godzina ► instalator ► serwis ► zapis/restart Dalsze informacje na temat poszczególnych punktów konfiguracji znaleźć można w rozdziale „Rozszerzone ustawienia kamery”. -
Page 303: Przełączanie Dzień/Noc
Kontrast: patrz punkt „Profil dzienny” Ostrość: patrz punkt „Profil dzienny” Odcień: patrz punkt „Profil dzienny” Redukcja zakłóceń: Zaznaczenie tego pola wyboru uaktywnia odpowiednią funkcję redukcji zakłóceń. Poziom 2D-DNR: Redukcja zakłóceń dla obrazów statycznych Poziom 3D-DNR: Redukcja zakłóceń dla obrazów dynamicznych Kolor: patrz punkt „Profil dzienny”... -
Page 304: Ustawienia Strumienia Wideo
narysowaną maskę. Maski zostaną zastosowane po zapisaniu ustawień. Usuń: Usuwanie obszaru zaznaczonego wcześniej na liście obszarów. 10.4.1.6 Ustawienia strumienia wideo W tych punktach użytkownik typu „instalator” może określić ustawienia jakości wyświetlania w przeglądarce internetowej oraz zapisu w nagrywarce (ustawienia strumienia wideo 1). Wyjście TV: Włączenie lub wyłączenie analogowego sygnału wideo z kamery (dostępne w modelach 1080p) -
Page 305: Zapis W Przypadku Awarii Sieci
10.4.1.7 Zapis w przypadku awarii sieci Dzięki tej funkcji możliwy jest zapis danych wideo w pamięci wewnętrznej w przypadku awarii sieci IP. Mimo utraty połączenia sieciowego z nagrywarką dane wideo dostępne są w tym czasie w pamięci kamery. Ponieważ funkcja ta sprawdza istnienie określonego adresu IP lub adresu domeny w sieci, można ją... -
Page 306: Sieć
Nazwa użytkownika: Rozpoznanie użytkownika konta u dostawcy usługi DDNS Hasło: Hasło do konta u dostawcy usługi DDNS Nazwa hosta: Zarejestrowana u dostawcy usługi DDNS nazwa hosta Bliższe informacje na temat „Serwera ABUS” znaleźć można na stronie pomocy pod adresem: https://www.abus-server.com/faq.html... -
Page 307: Https
10.4.2.4 HTTPS Aktywacja HTTPS: Zaznaczenie tego pola wyboru uaktywnia funkcję HTTPS (stały, podpisywany samodzielnie certyfikat). Złącze HTTP jest nadal aktywne. Port HTTPS: Domyślny port dla transmisji HTTPS to 443. Jeżeli w jednej podsieci znajduje się wiele kamer IP, każda kamera powinna otrzymać własny, unikalny port HTTPS. -
Page 308: Data/Godzina
Wyświetlanie aktualnie zainstalowanej wersji wbudowanego oprogramowania Online check wbudowanego oprogramowania: Funkcja ta sprawdza, czy na stronie internetowej ABUS nie ma dostępnej nowej wersji wbudowanego oprogramowania firmy ABUS. Jeśli nowa wersja jest dostępna, kamera sugeruje pobranie wbudowanego oprogramowania na komputer (link... -
Page 309: Plik Dziennika
Aktualizacja wbudowanego oprogramowania: W tym miejscu można zainstalować nowszą wersję wbudowanego oprogramowania kamery. Szczegółowe informacje na temat wbudowanego oprogramowania znaleźć można na stronie internetowej firmy ABUS (www.abus.com). Restart: Ręczny restart kamery Restart harmonogramu: W tym miejscu można ustawić restart kamery o określonej częstotliwości. -
Page 310: Dźwięk
zwierny, przy czym czasy aktywności muszą być zdefiniowane. Jako czas aktywności dostępne są określone obszary czasu, jak również stała aktywność. 2) E-mail E-mail może być wysłany do określonego odbiorcy. Można mu przypisać treść i tytuł. Następnie możliwy jest wybór określonej liczby zdjęć... -
Page 311: Usługa
Wysyłanie danych: Za zgodą użytkownika „instalator” ustawienia kamer oraz plik dziennika kamery mogą zostać wysłane do działu wsparcia firmy ABUS. Następuje to w zależności od wcześniejszego ustawienia kraju usług serwisowych. Użytkownik usługi: W przypadku naprawy serwisowej za pomocą tej funkcji można utworzyć... -
Page 312: Konserwacja I Czyszczenie
Konserwacja i czyszczenie 11.1 Test działania Należy regularnie sprawdzać bezpieczeństwo techniczne produktu, np. uszkodzenia obudowy. Jeżeli istnieją powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, wycofaj produkt z eksploatacji i zabezpiecz go przed przypadkowym uruchomieniem. Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli: ... -
Page 313: Dane Techniczne
Dane techniczne TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/4'' Progressive Scan CMOS Czujnik obrazowy compact kopułka tuba zewnętrzna kopułka wewnętrzna zewnętrzna Typ kamery Rozdzielczość 720p Elementy obrazowe 1280 x 800 (ogółem) Elementy obrazowe 1280 x 720 (efektywne) Obiektyw obiektyw stałoogniskowy Ogniskowa 3,6 mm Kąt widzenia w poziomie 78°... - Page 314 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 1/2,8” Progressive Scan Sony Exmore CMOS Czujnik obrazowy Sony XARINA compact kopułka tuba kopułka Typ kamery wewnętrzna zewnętrzna zewnętrzna Rozdzielczość 1080p Elementy obrazowe 1952 x 1116 (ogółem) Elementy obrazowe 1920 x 1080 (efektywne) motor-zoom motor-zoom Obiektyw Ogniskowa 3,0–9,0 mm...
- Page 315 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Czujnik obrazowy Sony XARINA Typ kamery tuba zewnętrzna 1080p Rozdzielczość Elementy obrazowe 1952 x 1116 (ogółem) Elementy obrazowe 1920 x 1080 (efektywne) Motor-Zoom Obiektyw 3,0 – 9,0 mm Ogniskowa 35° – 90° Kąt widzenia w poziomie Auto Iris Sterownik obiektywu Przełączanie dzień/noc...
- Page 316 TVIP91XXX / TVIP92XXX TVIP91XXX TVIP92XXX Версия 04/2015 Русский перевод оригинальной инструкции по эксплуатации на немецком языке. Сохраняйте для дальнейшего использования!
- Page 317 типографские ошибки и оставляет за собой право в любой момент времени вносить изменения в изделие и инструкции по эксплуатации без предварительного уведомления. Компания ABUS Security-Center GmbH не несет ответственности за прямой и косвенный ущерб, возникший в связи с оснащением, качеством работы и применением данного...
- Page 318 Важные указания по технике безопасности Гарантия не распространяется на случаи ущерба, вызванного несоблюдением данной инструкции по эксплуатации. Мы не несем ответственности за косвенный ущерб! Мы не несем ответственности в случае материального ущерба и вреда здоровью, причиненного в результате применения изделия не по назначению или...
- Page 319 В случае сомнений не производите монтаж, установку и прокладку кабеля самостоятельно, а предоставьте это специалистам. Ненадлежащее и неквалифицированное выполнение работ по электромонтажу и установке приборов в домашних условиях представляет опасность не только для вас, но и для других лиц. Соединяйте кабелем установленные устройства так, чтобы сеть высокого напряжения и цепь...
- Page 320 ) ..................344 ТАРТОВАЯ СТРАНИЦА СТРАНИЦА ЛОГИНА 7.5 А ....................345 ККАУНТЫ ПОЛЬЗОВАТЕЛЕЙ И ПАРОЛИ 7.6 И ABUS VMS / ABUS VMS E ....347 НТЕГРАЦИЯ КАМЕРЫ В ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ XPRESS 7.7 7.7 И ABUS NVR / ABUS H DVR ..... 347 НТЕГРАЦИЯ...
- Page 321 10.4.2.3 DDNS ............................362 10.4.2.4 HTTPS ............................363 10.4.2.5 SMTP / ..................... 363 ЭЛЕКТРОННАЯ ПОЧТА 10.4.2 О ........................363 ТОБРАЖЕНИЕ ТЕКСТА 10.4.4 Д ..........................364 АТА ВРЕМЯ 10.4.5 С ............................364 ИСТЕМА 10.4.5.1 О ............................364 БЩЕЕ 10.4.5.2 М / П ..............
-
Page 322: Использование По Назначению
Внутренний шестигранный ключ √ √ (со штифтом) Инструмент для √ √ √ √ √ сброса Компакт-диск с программным обеспечением (ABUS √ √ √ √ √ IP Installer, VMS Express) Хомуты для √ √ фиксации кабеля Винтовое соединение √ для кабеля M25... - Page 323 √ выхода (BNC) Сумка со средством √ для сушки Резиновая пластина √ для установки (предварите √ льно (отдельно) установлено) Инструкцию по эксплуатации на языке Вашей страны в виде PDF-файла можно найти в Интернете по адресу www.abus.com в разделе поиска изделий.
-
Page 324: Свойства И Функции
4. Свойства и функции TVIP91XXX Высокое разрешение 720p: 1280 x 720 на 25 кадров/с Фиксированный объектив 3,6 мм Переключение между дневным и ночным режимом за счет электромеханического заграждающего ИК-фильтра (ICR) Функция WDR (46 дБ) для выравнивания контрастов изображения ... -
Page 325: Описание Устройства
5. Описание устройства Обзор – номер модели Номер модели TVIP91100 TVIP91300 TVIP91600 TVIP91700 Разрешение 720p 720p 720p 720p DWDR / WDR DWDR, DWDR, DWDR, DWDR, 46 дБ 46 дБ 46 дБ 46 дБ 2D DNR / 3D DNR √ √ √... -
Page 326: Обзор Разъемов, Элементов Управления, Передней/Обратной Стороны
Обзор разъемов, элементов управления, передней/обратной стороны TVIP91100... - Page 327 TVIP91300...
- Page 328 TVIP91600...
- Page 329 TVIP91700...
- Page 330 TVIP92100...
- Page 331 TVIP92300...
- Page 332 TVIP92500...
- Page 333 TVIP926X0...
- Page 334 TVIP92700...
-
Page 335: Монтаж
6. Монтаж Описание монтажа камеры дано в краткой инструкции для соответствующей IP-камеры TVIP9XXXX. При монтаже купольной камеры TVIP91700 и TVIP92700 проследите, чтобы перед насадкой купола во внутренней части камеры была расположена сумка со средством для сушки, входящая в комплект поставки. Сумка должна быть расположена... -
Page 336: Электропитание
TVIP91700 / TVIP92700 Для этого типа камеры предусмотрена боковая или скрытая прокладка кабеля. Для этого на боковой или донной части существуют отверстия. Неиспользованное отверстия закрывается слепой заглушкой. Для установки в соответствии с классом защиты IP66 следует воспользоваться винтовым соединением кабеля, входящего в комплект поставки (для... -
Page 337: Подключение Сетевого Кабеля
6.4 Подключение сетевого кабеля Максимальная длина сетевого кабеля (CAT7) от камеры до следующей активной точки сети (например, сетевого коммутатора) не должна превышать 100 метров. 6.5 Ориентация камеры Описание ориентации камеры дано в краткой инструкции для соответствующей IP-камеры TVIP9XXXX. 6.6 Масштабирование и настройка фокуса TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 Камеры... -
Page 338: Подключение Опции - Соединительного Кабеля Для Tvip9X300 Иtvip9X700
6.7 Подключение опции - соединительного кабеля для TVIP9X300 и TVIP9X700 С помощью опции - соединительного кабеля для TVAC40700, TVAC40710, TVAC40720 и TVAC40730 соответствующие купольные камеры расширяются следующими интерфейсами: TVAC40700 TVAC40710 TVAC40720 TVAC40730 Совместимо с TVIP91300 TVIP91700 TVIP92300 TVIP92700 Аудио-вход, разъем TRS 3,5 √... -
Page 339: Индикация Статусов
6.9 Индикация статусов TVIP91100 / TVIP91300 / TVIP91600 / TVIP91700 Индикация статусов существует только в виде индикации напряжения электропитания. TVIP92100 / TVIP92300 / TVIP92500 / TVIP926X0 / TVIP92700 Светодиодная индикация Функция Светодиод для индикации При постоянно активном светодиоде электропитание напряжения подается... -
Page 340: Восстановление Заводских Настроек (Сброс)
6.12 Замена купольной камеры TVIP91300 / TVIP92300 / TVIP91700 / TVIP92700 При необходимости для вышеназванных купольных IP-камер можно воспользоваться тонированным куполом (номер артикула ABUS TVAC31065). Для установки купола выполните следующие действия: 1. Снимите купол камеры, ослабив 4 фиксирующих винта (купол с купольным... -
Page 341: Первый Ввод В Эксплуатацию
согласованным с нужной сетью. IP-настройки камеры можно изменять с помощью мастера установки IP Installer. Настройки языка камеры можно также изменять с помощью мастера установки ABUS IP Installer. Одновременно изменятся настройки языка для пользователей "администратор" и "установщик" (объяснения для терминов "администратор / установщик" даны в главе... -
Page 342: Доступ К Сетевой Камере Через Веб-Браузер
7.2 Доступ к сетевой камере через веб-браузер Введите IP-адрес камеры в адресную строку браузера (для Internet Explorer: при изменении порта http Port дополнительно следует ввести "http://" перед IP-адресом. 7.2.1 Общие указания по использованию страниц настройки Элемент функции Описание Сохранить осуществленные настройки на странице. Следует... - Page 343 Google Chrome Для отображения видео в браузере Google Chrome применяется плагин. Выбор установки появляется сразу после ввода имени пользователя и пароля (стандарт: master/master или installer/installer). Указания для Google Chrome: Видео-плагин поддерживается исключительно для версии Windows браузера Google Chrome.
-
Page 344: Стартовая Страница (Страница Логина)
7.4 Стартовая страница (страница логина) После ввода IP-адреса в адресную строку браузера и открытия страницы появится стартовая страница на языке настроек для браузера Internet Explorer (настройка Windows). Язык соответствующего аккаунта пользователя ("установщик", "администратор" или "пользователь") можно настроить индивидуально. Например, страницы настройки для пользователя... -
Page 345: Аккаунты Пользователей И Пароли
7.5 Аккаунты пользователей и пароли Обзор типов пользователей с обозначениями имени пользователя, стандартных паролей и соответствующих привилегий: Тип Имя пользователя Стандартный Привилегии пользователя пароль installer установщик installer Обзор видеоизображений через веб-браузер <может изменяться <может изменяться Моментальный снимок установщиком> установщиком>... - Page 346 браузере Масштабирование/настройк а фокуса (при наличии) Добавить, изменить, удалить пользователя Блокировка и разблокировка доступа для пользователя "установщик" Воспроизведение записей из внутренней памяти (после сбоя питания) Обзор видеоизображений user <задается <задается и может администратором> изменяться через веб-браузер администратором>...
-
Page 347: Интеграция Камеры В Программное Обеспечение Abus Vms / Abus Vms Express
7.6 Интеграция камеры в программное обеспечение ABUS VMS / ABUS VMS Express Для интеграции камеры в программное обеспечение ABUS VMS / ABUS VMS Express необходимы следующие данные: IP-адрес / имя домена HTTP порт (стандарт: 80) Порт RTSP (стандарт: 554, но он может изменяться, он определяется... -
Page 348: Меню Пользователя „Пользователь
8. Меню пользователя „пользователь“ Кнопка / индикация на экране Функция Информационная панель Изображение в режиме реального времени Страница справки Пользователю выйти из системы Кнопка / индикация на Функция экране Функция моментального снимка Эта функция сохраняет моментальный снимок текущего видео потока в формате JPEG. Изображение сохраняется в следующей папке: C:/Пользователь/<Пользователь>/Мои... - Page 349 Функция видео Эта функция сохраняет видеозапись текущего видео потока в формате AVI. Видеозапись сохраняется в следующей папке: C:/Пользователь/<Пользователь>/Мои видеозаписи Активировать переключающий выход С помощью этой кнопки можно вручную активировать или отключить переключающий выход (например, функция открытия дверей). Отключение звука микрофона (при наличии) С...
-
Page 350: Вид И Меню Конфигурации Пользователя "Администратор
9. Вид и меню конфигурации пользователя "администратор" Кнопка / индикация на Функция экране Функция моментального снимка Эта функция сохраняет моментальный снимок текущего видео потока в формате JPEG. Изображение сохраняется в следующей папке: C:/Пользователь/<Пользователь>/Мои рисунки Функция видео Эта функция сохраняет видеозапись текущего видео потока в формате... - Page 351 Отключение звука динамика (при наличии) С помощью этой кнопки можно отключить динамик опционального аудио-выхода (TVIP92xxx). Полноэкранный режим Переключение видеоизображения на мониторе в полноэкранный режим (также возможен двойной щелчок мыши по видеоизображению). Выйти из полноэкранного режима можно после повторного двойного щелчка по видеоизображению или нажатия клавиши...
-
Page 352: Добавить Пользователя
9.1 Добавить пользователя Управление пользователями: Имя пользователя: Отображение зарегистрированного имени пользователя Тип: Тип зарегистрированного пользователя. Существует только дин тип пользователя "администратор". Для типа "пользователь" можно задать до 10 пользователей. Язык: Индикация настроенного языка для пользователя. Доступны следующие языки: немецкий, английский, французский, голландский, датский, польский, итальянский, испанский, русский, шведский... -
Page 353: Установки Видео Потока
9.2 Установки видео потока 9.2 Отключить/активировать установленный доступ Заблокировать пользователя "установщик": При установке галочки блокируется доступ пользователя "установщик". Разблокировать этот доступ снова может только пользователь "администратор". В случае, если пользователь "администратор" забыл свои данные доступа, с помощью клавиши "PW RESET" на камере можно вернуть данные доступа пользователя... -
Page 354: Показать / Загрузить Записи Из Внутренней Памяти
9.3 Показать / загрузить записи из внутренней памяти Список файлов: Все видеоданные, записанные камерой, отображаются здесь при сбое питания. Максимальный размер файла составляет 150 МБ. Если величина файла превышена по причине времени записи, создается новый файл. Имя файла указывает время начала записи. Формат... -
Page 355: Вид И Меню Конфигурации Пользователя "Установщик
10. Вид и меню конфигурации пользователя "установщик" 10.1 Вид в режиме реального времени Отображение вида в режиме реального времени пользователя "установщик" аналогично отображению пользователя "администратор". Однако пользователь "установщик" обладает расширенными возможностями настройки, такими как мастер настройки или расширенная конфигурация. 10.2 Информационная страница Информационная... - Page 356 В левом верхнем углу показывается общее состояние системы с помощью соответствующего символа. Система работает нормально Все параметры, такие как температура системы и загрузка процессора, находятся в норме. Все используемые функции работают без ошибок. Ошибка системы В системе возникли ошибки. Они не являются критическими для основных функций...
-
Page 357: Мастер Настроек
Скорость передачи данных: Суммарная скорость потока видео- и аудиоданных через сетевой интерфейс (исходящих) Загрузка CPU: Отображение загрузки процессора камеры 10.3. Мастер настроек Мастер настроек сопровождает Вас сквозь важнейшие пункты меню камеры. В мастере установки редактируются следующие пункты меню: Сеть ► DDNS ► Текст ► Дата/время ► Установщик ► Сервис ► Сохранить/перезагрузить... -
Page 358: Ночной Профиль
10.4.1.3 Ночной профиль Для ночного режима опции настройки почти идентичны дневному профилю. Настройки дневного и ночного профиля не зависят друг от друга. Яркость: см. пункт "Дневной профиль" Контрастность: см. пункт "Дневной профиль" Резкость: см. пункт "Дневной профиль" Цветовой тон: см. пункт "Дневной профиль" Шумоподавление: Установка... -
Page 359: Маскировка Личного Пространства
10.4.1.5 Маскировка личного пространства Можно отметить до 3-х областей видеоизображения. Областям автоматически даются названия P1, P2 и P3. На фактическом видеоизображении эти области отображаются отмеченными черным цветом. Список областей: Список всех настроенных областей Добавить: После нажатия кнопки прежде всего создается новая запись для внесения... - Page 360 TVIP92XXX: 1920x1080 (стандарт), 1280x720, 800x456, 720x408, 640x360, 320x184 Частота смены кадров: Для видео потока доступны следующие значения частоты повторения кадров: 30, 25, 15, 10, 5, 2 Скорость потока: Для видео потока доступны следующие значения скорости потока. Более высокая скорость потока дает лучшее качество изображения, так как...
-
Page 361: Запись При Сбое Питания
10.4.1.7 Запись при сбое питания Благодаря этой функции возможно записать видеоданные на внутреннюю память камеры при сбое IP-сети. Несмотря на потерю связи сети с записывающим устройством, видеоданные, полученные за этот период времени, находятся на камере. Так как функция проверяет наличие определенного IP-адреса или доменного адреса в сети, функцию... -
Page 362: Сеть
Имя пользователя: Распознавание пользователя по аккаунту у поставщика услуги DDNS Пароль: Пароль аккаунта у поставщика услуги DDNS Имя хоста: Зарегистрированное имя хоста у поставщика услуги DDNS Более подробную информацию на тему "СЕРВЕР ABUS" Вы найдете на странице справки по адресу: https://www.abus-server.com/faq.html... -
Page 363: Https
10.4.2.4 HTTPS Активировать HTTPS: Установка галочки активирует функцию HTTPS (надежный самозаверенный сертификат). Интерфейс HTTP везде активен. Порт HTTPS: По умолчанию для передачи данных по протоколу HTTPS используется порт 443. Если в одной подсети находятся несколько IP-камер, то для каждой камеры должен быть настроен собственный уникальный порт HTTPS. -
Page 364: Дата / Время
Актуальная версия микропрограммного обеспечения: Отображение текущей версии микропрограммного обеспечения Проверка микропрограммного обеспечения в режиме онлайн: Эта функция проверяет, есть ли на сайте компании ABUS новое микропрограммное обеспечение. Если такое микропрограммное обеспечение есть, то камера предлагает загрузить его компьютер (по ссылке). Микропрограммное обеспечение... -
Page 365: Файл Регистрации
помощью функции обновления микропрограммного обеспечения. Обновление микропрограммного обеспечения: Здесь можно установить более новую версию микропрограммного обеспечения. Информацию о микропрограммном обеспечении Вы найдете на сайте компании ABUS (www.abus.com). Перезагрузка: Перезагрузка камеры вручную Перезагрузка по графику: Здесь можно настроить определенную частоту перезагрузки камеры. -
Page 366: Аудио
Действие: Можно выбрать одно из двух событий: 1) Переключающий выход: Переключающий выход может работать как размыкающий или замыкающий контакт, при этом можно выбрать время активации. В качестве времени активации доступны определенные диапазоны времени, а также постоянная активация. 2) Электронное письмо Определенному... -
Page 367: Установщик
В Германии стандартная сетевая частота составляет 50 Гц. Отправить данные: С согласия пользователя "установщик" данные настройки камеры, а также файл регистрации камеры можно отправить в службу технической поддержки компании ABUS. Это действие может осуществляться в зависимости от настройки страны сервисного обслуживания. Сервис-пользователь: В... -
Page 368: Техническое Обслуживание И Очистка
Техническое обслуживание и очистка 11.1 Проверка функций Периодически проверяйте изделие на предмет технической безопасности, например на наличие повреждения корпуса. Если существуют предположения, что обеспечить безопасную эксплуатацию более не возможно, изделие необходимо изъять из эксплуатации и заблокировать к нему непреднамеренный доступ. Вероятные... -
Page 369: Технические Характеристики
Технические характеристики TVIP91100 TVIP91300 TVIP91600 TVIP91700 1/4" КМОП-датчик Progressive Scan Датчик изображения компактная внутренняя наружная наружная (Compact) купольная камера цилиндрическая купольная камера Тип камеры камера Разрешение 720p 1280 x 800 Общее количество пикселей Количество эффективных 1280 x 720 пикселей Объектив фиксированный... - Page 370 TVIP92100 TVIP92300 TVIP92500 TVIP92600 TVIP92700 1/2,8" Progressive Scan Sony Exmore CMOS Датчик изображения Процессор цифровой Sony XARINA обработки сигналов компактная внутренняя бокс наружная наружная (Compact) купольная цилиндрическ купольная Тип камеры камера ая камера камера Разрешение 1080p Общее количество пикселей 1952 x 1116 Количество...
- Page 371 TVIP92610 1/2,8” Progressive Scan Sony Exmore CMOS Датчик изображения Процессор цифровой Sony XARINA обработки сигналов Тип камеры наружная цилиндрическая камера Разрешение 1080p Общее количество пикселей 1952 x 1116 Количество эффективных 1920 x 1080 пикселей Объектив Zoom с мотором Фокусное расстояние 3,0 –...
- Page 372 We reserve the right to change the technical or physical specifications. Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
- Page 373 Nota redakcyjna Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.
