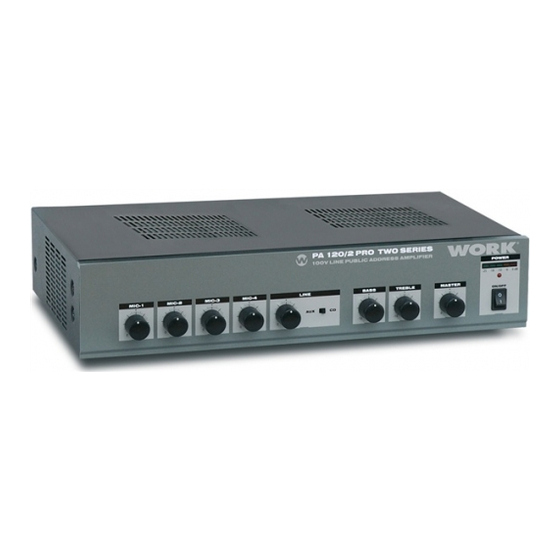

Summary of Contents for Work Pro PA 120/2 PRO
- Page 1 Equipson, S.A. www.equipson.es PA 120/2 PRO support@equipson.es User Manual / Instrucciones de Usuario...
-
Page 2: General Installation
WARNING:THIS APPLIANCE MUST BE EARTHED ESPECIFICACIONES TECNICAS Tipo Amplificador mezclador de dos zonas RISK OF ELECTRIC SHOCK Modelo PA 120/2 PRO DO NOT OPEN Alimentación AC 115V / 230V , 50 / 60Hz ± 10% Conmutable Alimentación Bateria DC 24V (10% desviación max.) -
Page 3: Front Panel
Conexión de Altavoces FRONT PANEL Two Zone Mixer Amplifier Nota: Use sólo bafles de línea 100V o 70V (seleccionables) La unidad dispone de dos salidas. La salida marcada como “Music/Speech”, lleva siempre la salida, reproduciendo cualquier señal que entre en el amplificador. La salida marcada “Speech only”, reproduce sólo una señal durante la condición de prioridad, así... - Page 4 Sirena ON/OFF +12V (50mA) 2. Dependiendo de la posición del conmutador “chime” situado en la parte trasera de la unidad, el CHIME ON/OFF CONTROL CHIME SIGNAL funcionamiento de las entradas MIC1-4 (Conector DIN), activará la sirena (Señal Ding-Dong, precediendo +VCC una llamada).
- Page 5 Conexiones de red El transformador de alimentación ha sido diseñado para su uso a 115V o 230V, seleccionable con el conmutador situado en el panel trasero. Conexión de la batería de 24V DC Cuando use baterías externas, conecte a tierra el amplificador mediante el terminal. La estabilidad del sistema se incrementa con esta conexión.
- Page 6 MIC 4 MIC 3 MIC 2 MIC 1 XLR (Balanced Operation) Pin1 : Screen PA 120/2 PRO: MAX 6W X 20 Pin2 : Signal (live) Pin3 : Signal (return) DIN (Balanced operation) Pin1 : Signal (live) Pin2 : GND Pin3 : Signal (Return)
- Page 7 Chime on/off 1. Switching the manual priority terminals on the rear panel will activate the chime function. +12V (50mA) CHIME ON/OFF 2. Depending on the position of the “chime” switch on the rear of the amplifier. switching on CONTROL CHIME SIGNAL Microphone 1~4 (DIN Socket) will activate the chime (Ding-Dong attention signal, preceding +VCC a call).
- Page 8 Loudspeaker Connection Amplificador Mezclador de 2 Zonas PANEL FRONTAL Note: Use only 100V or 70V (Selectable) Line Loudspeakers Two loudspeaker outputs are provided. The output marked ‘Music/speech gives an output at all times, reproducing any signal input into the amplifier. The output marked ‘Speech Only’ will only reproduce a signal during a priority condition, therefore an output from this connection will be present when Microphone is in a priority condition.
-
Page 9: Instrucciones Generales
Technical Specifications ATENCION. ESTE PRODUCTO DEBE SER CONECTADO A TIERRA Type TWO ZONE Mixer Amplifier Model PA 120/2 PRO Supply Mains Voltage AC 115V / 230V , 50 / 60Hz ± 10% Switchable Battery Voltage DC 24V (MAX 10% diviation)
