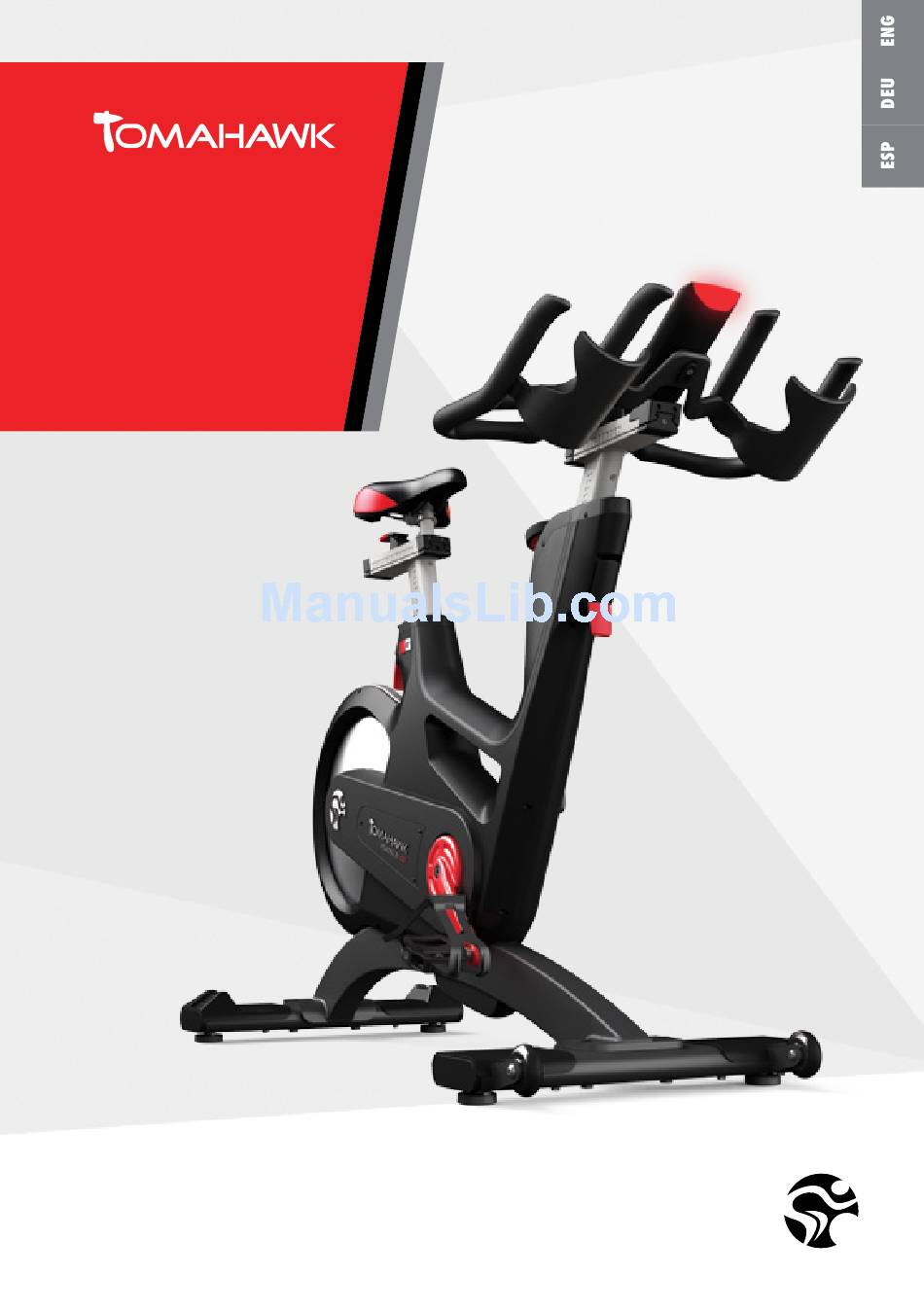

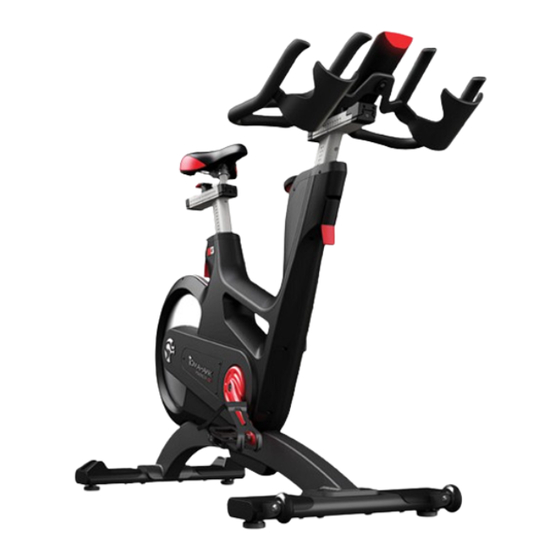

IC7
MODEL NO:IC-TKIC7B-01
CAUTION!
READ ALL PRECAUTIONS AND INSTRUCTIONS IN THIS MANUAL BEFORE YOU START
USING THIS EQUIPMENT. PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE.
IMPROPER ASSEMBLY, USE OR MAINTENANCE CAN VOID THE WARRANTY TERMS.
Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com
MANUFACTURED BY:
Indoorcycling Group GmbH
Happurger Str. 86
90482 Nuremberg | Germany
info@indoorcycling.com
www.indoorcycling.com
Phone: +49(0)911 / 54 44 50

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IC-TKIC7B-01 and is the answer not in the manual?

Questions and answers

Related Manuals for Tomahawk IC-TKIC7B-01

Summary of Contents for Tomahawk IC-TKIC7B-01

  • Page 1 READ ALL PRECAUTIONS AND INSTRUCTIONS IN THIS MANUAL BEFORE YOU START USING THIS EQUIPMENT. PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE. IMPROPER ASSEMBLY, USE OR MAINTENANCE CAN VOID THE WARRANTY TERMS. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...

  • Page 2: Table Of Contents

    WARRANTY P.35 TECHNICAL SPECIFICATIONS: The TOMAHAWK IC7 Bike is, according to EN ISO 20957 (1 & 10), a Class S product for use in a controlled environment such as sports or fitness facilities under the supervision of a trainer. WEIGHT OF BIKE:...

  • Page 3: Important Precautions

    IMPORTANT PRECAUTIONS 8. Children under the age of 14 shall only be allowed WARNING! to use the indoor cycle with parental approval and To reduce the risk of serious injury due to improper supervision of a qualified Trainer or Instructor. Use of use of the equipment, carefully read and adhere the bike by persons over the age of 14 only after they to the following important precautions and...

  • Page 4: Getting Started

    WARNING! You will find the production code for the Tomahawk IC7 Bike on the tag plate which is located on the lower left side of the frame tube of the Indoor Bike. Please enter this production code into care and maintenance lists.

  • Page 5: How To Assemble The Indoor Cycle

    HOW TO ASSEMBLE THE INDOOR CYCLE TORQUE WRENCH 17MM PEOPLE WARNING! Avoid high fluctuations in temperature whilst transporting the bike from the store to the installation site. If there are nevertheless large fluctuations in temperature, please allow the bike to acclimatise to the surrounding temperature before proceeding with assembly.
  • Page 6 STEM TO THE HIGHEST POSITION BEFORE BEGINNING THE HANDLEBARS ARE LOCATED UNDERNEATH THE WITH ASSEMBLY. MOUNTING BRACKET FOR THE COMPUTER. DO NOT REMOVE WARNING TAPE FROM THE SLIDERS PRIOR TO THE HANDLEBAR BEING ASSEMBLED. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 7 HOW TO ASSEMBLE THE INDOOR CYCLE TORQUE WRENCH PEOPLE 30 NM IN ORDER TO AVOID DAMAGING THE INTERIOR AFTER ASSEMBLY, REMOVE THE WARNING TAPE. CABLING, THE HANDLEBARS MUST NOT BE ADJUSTED DO NOT MOVE HORIZONTAL SLIDER BACKWARDS. HORIZONTALLY BEFORE THIS STEP. ENSURE THAT BOLTS ARE TIGHTENED WITH SUFFICIENT FORCE (30 NM) WHEN MOUNTING THE HANDLEBARS.
  • Page 8 CHECK THE HORIZONTAL ADJUSTMENT OF THE HANDLEBARS, WITH THE FLIP LEVER OPENED, FOR EASE OF MOTION WHEN ADJUSTING. CHECK THE CLAMPING FORCE OF THE HORIZONTAL ADJUSTMENT WITH THE FLIP LEVER CLOSED. MAKE SURE THE HORIZONTAL ADJUSTMENT PERFORMS SUFFICIENTLY. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 9 HOW TO ASSEMBLE THE INDOOR CYCLE 15 MM HAND TIGHT PEDAL WRENCH PEOPLE INSERT THE BIKE COMPUTER FASTEN THE BIKE COMPUTER INTO PLACE FROM INTO THE COMPUTER BRACKET. THE UNDERSIDE OF THE HANDLEBARS WITH THE BOLT AND PLASTIC SLEEVE PROVIDED. WARNING! The user manual for the IC7 Coach By Color®...

  • Page 10: Installation And Disposing Of Batteries

    Instructions stated in this manual must be performed during initial installation of the TOMAHAWK Indoor Cycle in order to ensure optimal performance and a long lifespan. Please read and follow the following instructions carefully. If the Indoor Cycles are not installed and configured as described, the components may be subjected to excessive wear and tear and the bike may become damaged.
  • Page 11 INSTALLATION AND DISPOSING OF BATTERIES CUSTOMER SERVICE 1. Provide the customer with basic maintenance instructions, and direct them to detailed maintenance instructions. 2. Have the sign-off sheet for the manual, explanation of maintenance procedures and verification of impeccable condition of the bikes confirmed by the customer when handing over the goods.

  • Page 12: How To Adjust The Indoor Cycle

    HOW TO ADJUST THE INDOOR CYCLE The Tomahawk Indoor Cycle can be very easily adjusted, depending on the requirements of various user groups. This enables maximum riding comfort to be ensured whilst achieving optimal training results. The configurations described in the following paragraphs demonstrate just a few of the most often used adjustment variations of which the Indoor Cycle is capable.
  • Page 13 HOW TO ADJUST THE INDOOR CYCLE ADJUSTING THE SADDLE HORIZONTALLY: Properly positioning the saddle horizontally is very important in order to avoid injury to the knees. Sit on the saddle and move the pedals until the crank arms are in the horizontal position. The knee of your forward-facing leg should be positioned directly above the centre of the pedal.
  • Page 14 It is recommended to change hand positions frequently during extended workouts in order to minimise one-sided and monotonous exertions on your muscles, ligaments and joints. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...

  • Page 15: How To Operate The Indoor Cycle

    HOW TO OPERATE THE INDOOR CYCLE RESISTANCE ADJUSTMENT: The resistance adjustment can be set precisely and regulated in fine increments according to the requirements of the cyclist using the resistance adjustment knob with a range of motion of 300°. The resistance in % (where 0% is no resistance and 100% is maximum resistance) is also displayed on the Indoor Cycle computer display.

  • Page 16: Preventive Maintenance

    Never spray the maintenance spray directly onto the flywheel, as this could cause the drive belt to slip through (belt slip). Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 17 PREVENTIVE MAINTENANCE BI-WEEKLY MAINTENANCE: 1. Emergency brake: To ensure operating safety, the emergency brake must be regularly checked to make sure it is functioning properly. To do this, press down the red emergency brake handle whilst pedalling. When functioning optimally, it should produce an immediate braking effect and bring the flywheel to a complete standstill.
  • Page 18 Indoor Cycle must be checked for firm seating and function, and parts showing wear or damage (saddle, pedal teeth, pedals, SPD system) replaced. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 19 PREVENTIVE MAINTENANCE USER-DEFINED MAINTENANCE: 1. Vertically adjusting the handlebars and saddle: To ensure the easy adjustment of the vertical handlebar and saddle posts, it is recommended that you check the clamping mechanism and if necessary apply a small amount of lithium/silicone grease to the vertical clamping mechanism of the handlebar posts (1) and saddle posts (2/3).

  • Page 20: Maintenance Activity And Required Schedule

    THE HANDLEBARS AND SADDLE MONTHLY P 19 EXAMPLES OF MAINTENANCE PLAN CHARTS FOR IN-HOUSE SERVICE TECHNICIANS: WEEKLY MAINTENANCE CHECKLIST BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME / DATE Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 21 MAINTENANCE ACTIVITY AND REQUIRED SCHEDULE BI-WEEKLY MAINTENANCE CHECKLIST BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME / DATE MONTHLY MAINTENANCE CHECKLIST BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME / DATE...

  • Page 22: Spare Parts

    INLAY SLEEVE SET FOR SEATPOST TUBE 100-01-00009-01 LEFT FLYWHEEL SUPPORT ARM KIT 100-01-00007-01 VERTICAL HANDLEBAR ADJUSTMENT ASSEMBLY 100-01-00008-01 VERTICAL SEATPOST ADJUSTMENT ASSEMBLY SEAT/SEAT POST 120-01-00005-01 LOWER SEATPOST ASSEMBLY Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 23 SPARE PARTS 120-01-00006-01 UPPER SEATPOST SLIDER ASSEMBLY 120-01-00010-01 COMFORT SPORT SADDLE BLACK/RED INCL. SADDLE CLAMP 180-01-00018-01 SEATPOST GASDAMPER KIT 180-01-00021-01 FLIP LEVER ASSEMBLY FOR HORIZONTAL SEATPOST ADJUSTMENT 190-01-00007-01 END CAP SET SEATPOST 190-01-00011-01 BOWDEN CABLE SPARE PART KIT FOR VERTICAL SEATPOST ADJUSTMENT...
  • Page 24 SLIDER ASSEMBLY 180-01-00005-01 FLIP LEVER ASSEMBLY FOR HORIZONTAL HANDLEBAR ADJUSTMENT 170-01-00004-01 CONSOLE BRACKET ASSEMBLY 110-01-00011-01 CABLE COVER KIT FOR UPPER HORIZONTAL HANDLEBAR SLIDER 110-01-00003-01 LOWER HANDLEBAR STEM ASSEMBLY Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 25 SPARE PARTS 180-01-00017-01 HANDLEBAR GASDAMPER KIT 190-01-00010-01 BOWDEN CABLE SPARE PART KIT FOR VERTICAL HANDLEBAR ADJUSTMENT 190-01-00006-01 END CAP SET FOR HANDLEBAR BRAKE SYSTEM 130-01-00011-01 UPPER BRAKE ASSEMBLY 130-01-00014-01 BRAKE DIAL KIT...
  • Page 26 BOWDEN CABLE SPARE PART KIT FOR EMERGENCY BRAKE 190-01-00013-01 BOWDEN CABLE SPARE PART KIT FOR LOWER EDDY CURRENT BRAKE DRIVE GEAR 150-01-00022-01 CAM PULLEY 72 TEETH KIT 150-01-00023-01 CRANK PULLEY MOUNTING BOLTS Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 27 SPARE PARTS 150-01-00024-01 FLYWHEEL AXLE KIT 900-00-90008-20 CRANK MOUNTING BOLT, M8X20X1,25P 190-01-00014-01 FLYWHEEL SPARE PART ASSEMBLY 150-03-00044-01 POLY V BELT, 4PK 895 FOR SECONDARY DRIVE 150-03-00045-01 POLY V BELT, 2PJ 330 FOR GENERATOR DRIVE 150-03-00059-01 TIMING BELT, 784 8MHL 12 FOR PRIMARY DRIVE...
  • Page 28 PRIMARY DRIVE IDLER PULLEY ASSEMBLY 150-01-00018-01 SECONDARY DRIVE IDLER PULLEY ASSEMBLY 150-03-00054-01 LEFT CRANK ARM, RED 150-03-00053-01 RIGHT CRANK ARM, RED ELECTRONICS 170-01-00004-01 CONSOLE BRACKET ASSEMBLY 150-01-00017-01 GENERATOR ASSEMBLY Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 29 SPARE PARTS 170-01-00009-01 POWER MODULE PCB ASSEMBLY 170-01-00005-01 GEAR MODULE PCB ASSEMBLY 170-01-00006-01 PHOTO INTERRUPTER PCB KIT 170-01-00007-01 GAMMA SENSOR PCB ASSEMBLY 170-01-00016-01 MAIN CABLE HARNESS SET WITH IDENTIFICATION STICKER 170-01-00015-01 USB CABLE SET...
  • Page 30 SPARE PARTS 170-03-00012-01 LIPO RECHARGEABLE BATTERY 5000MAH/3.7V 320-00-00009-01 CONSOLE KIT SHROUD 160-01-00004-01 RIGHT SIDE MAIN SHROUD KIT 160-01-00006-01 LEFT SIDE MAIN SHROUD KIT 160-01-00007-01 MAIN COVER KIT Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 31 SPARE PARTS 160-01-00008-01 HANDLEBAR TOP COVER KIT 160-01-00009-01 SEATPOST TOP COVER KIT 160-01-00014-01 GAS DAMPER BRACKET COVER KIT 160-09-00006-01 IC7 LEFT MAIN COVER ALUMINUM BADGE 160-09-00007-01 IC7 RIGHT MAIN COVER ALUMINUM BADGE...
  • Page 32 INSERT KIT, LEFT FRONT AND REAR STABILIZER 140-01-00004-01 FRONT STABILIZER PROTECTION PLATE KIT, LEFT 140-01-00005-01 FRONT STABILIZER PROTECTION PLATE KIT, RIGHT 140-01-00003-01 TRANSPORTATION WHEEL KIT 140-03-00001-01 STABILIZER END CAP Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 33 SPARE PARTS 900-10-00003-01 LEVELING FEET, RUBBER 75° SHORE 190-01-00004-01 STABILIZER MOUNTING KIT 140-02-00006-01 FRONT STABILIZER TUBE 140-01-00006-01 REAR STABILIZER STRETCH PLATE KIT 140-02-00002-01 REAR STABILIZER TUBE...
  • Page 34 SPARE PARTS PEDALS 150-01-00005-01 COMBI PEDAL SET, SPD COMPATIBLE 150-03-00048-01 TOE STRAP SET Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...

  • Page 35: Warranty

    WARRANTY ICG warrants that all new equipment will be free of manufacturing defects in workmanship and materials, effective on the date of original assembly at its production facility. Parts repaired or replaced under the terms of this warranty will be warranted for the remainder of the original warranty period only. ICG is obligated to uphold its manufacturer warranty obligation so long as the product is used in the closed environment it was designed for, Temperature range between 15ºC~40°C Celsius (59ºF~104°F) and max.
  • Page 36 CAUTION. READ ALL PRECAUTIONS AND INSTRUCTIONS IN THIS MANUAL BEFORE YOU BEGIN USING THIS EQUIPMENT. PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE. IMPROPER ASSEMBLY, SET UP, USE OR MAINTENANCE MAY VOID THE WARRANTY. EMAIL: INFO@INDOORCYCLING.COM WEBSITE: WWW.INDOORCYCLING.COM © 2014 Indoorcycling Group Manufactured by: Indoorcycling Group®...

  • Page 37: Wichtiger Hinweis

    BITTE LESEN SIE VOR DER INBETRIEBNAHME DES BIKES DIESES HANDBUCH VOLLSTÄNDIG UND BEFOLGEN SIE ALLE DARIN BESCHRIEBENEN ANLEITUNGEN ZU MONTAGE, WARTUNG UND BETRIEB DES GERÄTES NICHT ORDNUNGSGEMÄSSE HANDHABUNG ODER UNZUREICHENDE WARTUNG FÜHRT ZUM ERLÖSCHEN DER GARANTIE! Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 38 GARANTIE S.35 TECHNISCHE DATEN: Das Tomahawk IC7 Bike entspricht nach EN ISO 20957 (Teil 1 & 10) der Benutzerklasse S und ist für die Verwendung in kontrollierter Umgebung wie z.B. Sportstätten und Fitnesseinrichtungen unter Beaufsichtigung eines Trainers klassifiziert. GEWICHT DES BIKES:...

  • Page 39: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE 8. Kindern unter 14 Jahren ist es nicht erlaubt das Bike WARNUNG! ohne Aufsicht durch einen dazu qualifizierten Trainer zu Um einem Sicherheitsrisiko durch unsachgemäße verwenden. Verwendung des Gerätes für Personen über Handhabung des Gerätes vorzubeugen ist es 14 Jahren nur nach vorheriger Einweisung durch erforderlich, die nachfolgenden Sicherheitshinweise einen qualifizierten Trainer.

  • Page 40: Einführung

    STANDFUSS WICHTIG! Den individuellen Produktionscode des Tomahawk IC7 Bikes finden Sie auf dem Typenschild, dass sich im unteren Bereich des Rahmenrohrs in Fahrtrichtung links des Indoor Bikes befindet. Bitte tragen Sie diesen Produktionscode in die Pflege- und Wartungslisten ein. Die Angabe des Produktionscodes ist bei allen Garantieanfragen zwingend erforderlich.

  • Page 41: Montage Und Zusammenbau

    MONTAGE UND ZUSAMMENBAU DREHMOMENTSCHLÜSSEL 17MM PERSONEN WICHTIG! Vermeiden Sie hohe Temperaturschwankungen zwischen dem Transport des Bikes und dem Ort der Installation. Sollten dennoch unterschiedliche Temperaturen herrschen, muss mit der Inbetriebnahme gewartet werden, bis sich das Bike an die Umgebungstemperatur angeglichen hat. 50 NM 50 NM WICHTIG!
  • Page 42 LENKERS IN DIE MAXIMALPOSITION BEVOR VERBINDUNGSBRÜCKE DES LENKERS UNTERHALB SIE MIT DER MONTAGE BEGINNEN. DER HALTERUNG FÜR DEN COMPUTER BEFINDET. ACHTUNG! DEN AUFKLEBER ERST ENTFERNEN NACHDEM DER LENKER MONTIERT WURDE. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 43 MONTAGE UND ZUSAMMENBAU DREHMOMENTSCHLÜSSEL PERSONEN 30 NM UM EINE BESCHÄDIGUNG DER INNENLIEGENDEN ENTFERNEN SIE NACH DER MONTAGE KABELFÜHRUNG ZU VERMEIDEN, DARF DER DEN AUFKLEBER ZUR FIXIERUNG LENKER VOR DIESEM ARBEITSCHRITT NICHT IN DER HORIZONTALVERSTELLUNG. DER HORIZONTALEN VERSTELLT WERDEN. STELLEN SIE SICHER, DASS DIE SCHRAUBVERBINDUNGEN BEI DER MONTAGE DES LENKERS AUSREICHEND FEST (30 NM) ANGEZOGEN WERDEN.
  • Page 44 ÜBERPRÜFEN SIE DIE HORIZONTALVERSTELLUNG DES LENKERS, BEI GEÖFFNETEM ARRETIERHEBEL, AUF LEICHTGÄNGIGKEIT DER VERSTELLUNG. ÜBERPRÜFEN SIE BEI GESCHLOSSENEM ARRETIERHEBEL DIE KLEMMKRAFT DER HORIZONTALVERSTELLUNG. BEI GESCHLOSSENEM ARRETIERHEBEL MUSS DIE HORIZONTALE LENKER- UND SATTELPOSITION FEST FIXIERT SEIN! Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 45 MONTAGE UND ZUSAMMENBAU 15MM HANDFEST PEDALSCHLÜSSEL PERSONEN STECKEN SIE DEN RADCOMPUTER BEFESTIGEN SIE DEN RADCOMPUTER VON AUF DIE HALTERUNG. DER LENKERUNTERSEITE AUS MIT DER BEILIEGENDEN SCHRAUBE UND HALTERUNG. WARNING! Das Benutzerhandbuch für den IC7 Coach By Color® Computer ist separat beigepackt und enthält alle notwendigen Informationen zur Inbetriebnahme und Bedienung des Computers.

  • Page 46: Installation, Aufbau

    5. Einige Teile des Bikes können sich während des Transportes lösen. Überprüfen Sie die Kurbeln und alle sichtbaren Schrauben, Bolzen und Muttern. Stellen Sie sicher, dass diese festsitzen und korrekt angezogen sind. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 47 INSTALLATION, AUFBAU TOMAHAWK BIKES KUNDENDIENST 1. Geben Sie dem Kunden die Anleitungen für die Grundwartung und verweisen Sie ihn auf die ausführlichen Wartungsanleitungen. 2. Lassen Sie sich die Übergabe des Handbuches, die Erklärung der Wartungsarbeiten und den einwandfreien Zustand der Bikes bei der Übergabe durch den Kunden bestätigen. Ein von Ihnen gegengezeichnetes Exemplar verbleibt beim Kunden.

  • Page 48: Richtige Radeinstellung

    Becken auf eine Seite kippt. Faustregel: Wenn Sie neben dem Bike stehen sollte sich die Satteloberkante eine Handbreit /4 Finger unterhalb des Beckenkamms befinden. Bitte vermeiden Sie, mit durchgestreckten Knien oder kippendem Becken zu fahren. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 49 RICHTIGE RADEINSTELLUNG HORIZONTALE SATTELEINSTELLUNG: Die horizontale Positionierung des Sattels ist sehr wichtig um Verletzungen an den Kniegelenken vorzubeugen. Setzen Sie sich auf den Sattel und bringen Sie die Kurbelarme in die horizontale Position. Das Kniegelenk am nach vorne gerichteten Bein sollte sich direkt über der Achse des Pedals befinden.
  • Page 50 Fahrer alle Möglichkeiten bieten seine ideale Sitz- und Handpositionierung zu finden. Es wird empfohlen während längerer Trainingseinheiten die Handposition regelmäßig zu wechseln um einseitige und monotone Belastungen der Muskeln, Bänder und Gelenke zu vermeiden. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...

  • Page 51: Richtige Handhabung Des Bikes

    RICHTIGE HANDHABUNG DES BIKES EINSTELLUNG DES WIDERSTANDES: Der individuell angestrebte Bremswiderstand kann mit Hilfe des Bremsverstellknopfes fein und exakt auf die Bedürfnisse des Fahrers über einen Aktionsradius von 330° eingestellt werden. Der Widerstand in % (0% kein Bremswiderstand - 100% maximaler Widerstand) wird zusätzlich auf dem Display des Radcomputers angezeigt.

  • Page 52: Regelmässige Pflege Und Wartung

    Schwungscheibe, sichtbare Rahmenteile inkl. Stabilisatoren, sowie die Kunststoffverkleidung. Sprühen Sie das Wartungsspray nie direkt auf die Schwungscheibe, da dies dazu führen könnte, dass es zum Durchrutschen (Schlupf) des Antriebsriemen kommt. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 53 REGELMÄSSIGE PFLEGE UND WARTUNG 14-TÄGIGE MASSNAHMEN: 1. Notbremse: Aus Gründen der Betriebssicherheit muss die Notbremse regelmäßig auf ihre Funktion überprüft werden. Hierzu drücken Sie während des Fahrens den roten Notbremsgriff nach unten. Bei optimaler Funktion sollte es zu einer sofortigen Bremswirkung bis hin zum vollständigen Stillstand der Schwungscheibe kommen.
  • Page 54 Pflegemaßnahmen sollten alle Schrauben, Muttern u.s.w. am Indoor Cycle auf festen Sitz und Funktion überprüft werden und Teile die Verschleiß, Abnutzung oder Beschädigung zeigen (Sattel, Pedalriemen, Pedale, SPD System) ersetzt werden. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 55 REGELMÄSSIGE PFLEGE UND WARTUNG NUTZUNGSABHÄNGIGE MASSNAHMEN: 1. Vertikalverstellung Lenker und Sattel: Um die Leichtgängigkeit der vertikalen Lenker- und Sattelverstellung sicherzustellen wird empfohlen den Klemmmechanismus zu prüfen und bei Bedarf eine geringe Menge Lithium/Silikon Fett auf den vertikalen Klemmmechanismus der Lenkerstütze (1.) und der Sattelstütze (2./3.) aufzutragen.

  • Page 56: Wartungs - Und Pflegeplan

    VERTIKALVERSTELLUNG VON LENKER UND SATTELSTÜTZE EINFETTEN MONATLICH SEITE 19 BEISPIEL FÜR EINEN WARTUNGSPLAN BEI DURCHFÜHRUNG DER ARBEITEN DURCH DRITTE. WÖCHENTLICHE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 57 WARTUNGS - UND PFLEGEPLAN 14-TÄGIGE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM MONATLICHE CHECKLISTE BIKE NO. PRODUKTIONSCODE ANMERKUNGEN HANDLUNG RESULTAT NAME/DATUM...

  • Page 58: Ersatzteile

    EINSCHUBBUCHSEN SET FÜR LENKERROHR 100-01-00006-01 EINSCHUBBUCHSEN SET FÜR SATTELROHR 100-01-00009-01 BEFESTIGUNGSKIT LINKS FÜR SCHWUNGSCHEIBE 100-01-00007-01 ARRETIERHEBEL SET FÜR VERTIKALE LENKERVERSTELLUNG 100-01-00008-01 ARRETIERHEBEL SET FÜR VERTIKALE SATTELVERSTELLUNG SATTEL/SATTELSTÜTZE 120-01-00005-01 SATTELSTÜTZE INKL. ANBAUTEILE Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 59 ERSATZTEILE 120-01-00006-01 OBERER SATTELSCHLITTEN INKL. ANBAUTEILE 120-01-00010-01 KOMFORT SPORT SATTEL SCHWARZ/ROT INKL. SATTELKLOBEN 180-01-00018-01 GASDRUCKFEDER SET FÜR SATTELSTÜTZE 180-01-00021-01 ARRETIERHEBEL SET FÜR HORIZONTALVERSTELLUNG, SATTELSTÜTZE 190-01-00007-01 ENDKAPPENSET, HORIZONTALER SATTELSCHLITTEN OBEN/UNTEN INKL. ANBAUTEILE 190-01-00011-01 ERSATZTEILKIT, BOWDENZUG VERTIKALE SATTELVERSTELLUNG...
  • Page 60 110-01-00009-01 LENKER, PVC UMMANTELT MIT BEFESTIGUNGSSCHRAUBEN 110-01-00012-01 OBERER LENKERSCHLITTEN INKL. ANBAUTEILE 180-01-00005-01 ARRETIERHEBEL SET FÜR HORIZONTALE LENKERVERSTELLUNG 170-01-00004-01 COMPUTERBEFESTIGUNG 110-01-00011-01 KABELABDECKUNGSKIT FÜR HORIZONTALEN LENKERSCHLITTEN 110-01-00003-01 LENKERSTÜTZE INKL. ANBAUTEILE Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 61 ERSATZTEILE 180-01-00017-01 GASDRUCKFEDER KIT FÜR LENKER 190-01-00010-01 ERSATZTEILKIT, BOWDENZUG VERTIKALE LENKERVERSTELLUNG 190-01-00006-01 ENDKAPPEN SET FÜR HORIZONTALEN LENKERSCHLITTEN OBEN/UNTEN INKL. ANBAUTEILE BREMSSYSTEM 130-01-00011-01 OBERES BREMSSYSTEM 130-01-00014-01 BREMSKNOPF KIT...
  • Page 62 ERSATZTEIL KIT, UNTERES MAGNETBREMSSYSTEM 190-01-00012-01 ERSATZTEIL KIT, BOWDENZUG NOTBREMSE 190-01-00013-01 ERSATZTEIL KIT, BOWDENZUG UNTERES MAGNETBREMSSYSTEM ANTRIEB 150-01-00022-01 ZAHNRIEMENSCHEIBE PRIMÄRANTRIEB (72 ZÄHNE) INKL. ANBAUTEILE 150-01-00023-01 BEFESTIGUNGSSET FÜR ZAHNRIEMENSCHEIBE (72 ZÄHNE) Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 63 ERSATZTEILE 150-01-00024-01 SCHWUNGSCHEIBENACHSE INKL. ANBAUTEILE 900-00-90008-20 BEFESTIGUNGSSCHRAUBE FÜR KURBEL M8X20X1,25P 190-01-00014-01 ERSATZTEIL SET, SCHWUNGSCHEIBE 150-03-00044-01 POLY V RIEMEN, 4PK 895 FÜR SEKUNDÄRANTRIEB 150-03-00045-01 POLY V RIEMEN, 2PJ 330 FÜR GENERATORANTRIEB 150-03-00059-01 ZAHNRIEMEN, 784 8MHL 12 FÜR PRIMÄRANTRIEB...
  • Page 64 ERSATZTEILE 150-01-00016-01 SPANNROLLEN SET FÜR PRIMÄRANTRIEB 150-01-00018-01 SPANNROLLEN SET FÜR SEKUNDÄRANTRIEB 150-03-00054-01 LINKE KURBEL, ROT 150-03-00053-01 RECHTE KURBEL, ROT ELEKTRONIK 170-01-00004-01 COMPUTERBEFESTIGUNG 150-01-00017-01 GENERATOR INKL. ANBAUTEILE Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 65 ERSATZTEILE 170-01-00009-01 POWERMODUL PLATINE INKL. ANBAUTEILE 170-01-00005-01 POSITIONSSENSOR PLATINE FÜR MAGNETBREMSE INKL. ANBAUTEILE 170-01-00006-01 OPTISCHE SENSOR PLATINE INKL. ANBAUTEILE 170-01-00007-01 GAMMASENSOR PLATINE INKL. ANBAUTEILE 170-01-00016-01 KABELBAUM SET MIT IDENTIFIKATIONSAUFKLEBER 170-01-00015-01 USB KABEL SET...
  • Page 66 ERSATZTEILE 170-03-00012-01 LIPO AUFLADBARE BATTERIE 5000MAH/3.7V 320-00-00009-01 COMPUTER SET INKL. ANBAUTEILE VERKLEIDUNG 160-01-00004-01 KUNSTSTOFFVERKLEIDUNG RECHTS INKL. ANBAUTEILE 160-01-00006-01 KUNSTSTOFFVERKLEIDUNG LINKS INKL. ANBAUTEILE 160-01-00007-01 KUNSTSTOFFABDECKUNG/VERKLEIDUNG OBEN MITTIG INKL. ANBAUTEILE Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 67 ERSATZTEILE 160-01-00008-01 KUNSTSTOFFABDECKUNG/VERKLEIDUNG DURCHFÜHRUNG LENKERSTÜTZE INKL. ANBAUTEILE 160-01-00009-01 KUNSTSTOFFABDECKUNG/VERKLEIDUNG DURCHFÜHRUNG SATTELSTÜTZE INKL. ANBAUTEILE 160-01-00014-01 KUNSTSTOFFABDECKUNG/VERKLEIDUNG AUFNAHME GASDRUCKFEDER INKL. ANBAUTEILE 160-09-00006-01 IC7 AUFKLEBER FÜR KUNSTSTOFFVERKLEIDUNG, LINKS 160-09-00007-01 IC7 AUFKLEBER FÜR KUNSTSTOFFVERKLEIDUNG, RECHTS...
  • Page 68 VORDERER UND HINTERER STABILISATOR 140-01-00004-01 TRITTSCHUTZPLATTE LINKS FÜR VORDEREN STABILISATOR INKL. BEFESTIGUNG 140-01-00005-01 TRITTSCHUTZPLATTE RECHTS FÜR VORDEREN STABILISATOR INKL. BEFESTIGUNG 140-01-00003-01 TRANSPORTROLLE INKL. BEFESTIGUNG 140-03-00001-01 ENDKAPPE FÜR STABILISATOR Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 69 ERSATZTEILE 900-10-00003-01 GUMMISTANDFUSS, 75° SHORE 190-01-00004-01 BEFESTIGUNGSKIT FÜR STABILISATOR 140-02-00006-01 VORDERER STABILISATOR 140-01-00006-01 TRITTSCHUTZPLATTE FÜR HINTEREN STABILISATOR INKL. BEFESTIGUNG 140-02-00002-01 HINTERER STABILISATOR...
  • Page 70 ERSATZTEILE PEDALE 150-01-00005-01 KOMBIPEDAL SET, SPD KOMPATIBEL 150-03-00048-01 PEDALRIEMEN SET Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...

  • Page 71: Garantie

    GARANTIE Die Indoorcycling Group GmbH garantiert, dass alle neuen Produkte am Tag der Lieferung zum Kunden frei von Fertigungs- und Materialfehlern sind. Verwendung des Produktes nur bei Umgebungstemperaturen zwischen 15°C 40°C Celsius bei max. Luftfeuchtigkeit von 65%. Keine Verwendung im Freien. Unsachgemäßer Gebrauch, Fehlbedienung, mechanische Beschädigung und Veränderungen am Produkt führen zum Erlöschen jeglicher Garantieansprüche.
  • Page 72 ACHTUNG. MACHEN SIE SICH MIT ALLEN SICHERHEITSMASSNAHMEN UND -ANWEISUNGEN, DIE IN DIESER BEDIENUNGSANLEITUNG BESCHRIEBEN SIND, VERTRAUT, BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN. BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF. UNSACHGEMÄSSEM ZUSAMMEN- AUFBAU, UNSACHGEMÄSSER WARTUNG PFLEGE, SOWIE UNSACHGEMÄSSEM GEBRAUCH, KÖNNEN GARANTIEBESTIMMUNGEN ERLÖSCHEN.
  • Page 73 INSTRUCCIONES DESCRITAS PARA EL MONTAJE, MANTENIMIENTO Y FUNCIONAMIENTO DE LA BICICLETA. ¡EL USO Y MANEJO INAPROPIADO, MONTAJE INCORRECTO Y LA FALTA DE MANTENIMIENTO PUEDEN DERIVAR EN LA CANCELACIÓN DE LA GARANTÍA! Versión 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 74 P.35 ESPECIFICACIONES TÉCNICAS: La bici indoor TOMAHAWK IC7 corresponde, conforme a la norma EN ISO 20957 (1 y 10), al producto de Clase S para poder ser usada en un entorno controlado como por ejemplo en centros deportivos y gimnasios bajo la dirección de un entrenador o instructor.

  • Page 75: Advertencias Importantes

    ADVERTENCIAS IMPORTANTES 8. Los jóvenes menores de 14 años sólo deben ¡ADVERTENCIA! utilizar la bici indoor previo consentimiento paterno ¡Para poder reducir el riesgo de lesiones graves además de ser supervisados por un instructor o debido a un uso inapropiado del equipo, por favor entrenador cualificado.

  • Page 76: Introducción

    ¡ADVERTENCIA! Encontrará el código de producción de la bici Tomahawk IC7 en la placa identificativa que se encuentra en la parte inferior izquierda del cuadro de la bici indoor. Por favor incluya este código de producción el los listados de cuidado y mantenimiento.

  • Page 77: Cómo Montar La Bici Indoor

    CÓMO MONTAR LA BICI INDOOR LLAVE DINANOMÉTRICA 17MM PERSONAS ¡ADVERTENCIA! Evite diferencias notables de temperatura durante el transporte de la bici desde el almacen hasta el lugar de instalación. Si se producen inevitablemente notables diferencias de temperatura, por favor deje que la bici se aclimate a la temperatura ambiente del lugar antes de proceder con el montaje.
  • Page 78 A SU ALTURA MÁXIMA ANTES DE COMENZAR CON EL POSICIONADO POR DEBAJO DEL SOPORTE DE LA MONTAJE. COMPUTADORA. NO RETÍRE EL PRECINTO DE ADVERTENCIA DE LAS GUÍAS ANTES DE COMENZAR EL MONTAJE DEL MANILLAR. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 79 CÓMO MONTAR LA BICI INDOOR LLAVE DINANOMÉTRICA PERSONAS 30 NM CON MOTIVO DE EVITAR DAÑAR EL CABLEADO RETÍRE EL PRECINTO DE ADVERTENCIA. INTERIOR, EL MANILLAR NO DEBE DE SER AJUSTADO NO DESLICE LA GUÍA HORIZONTAL HACIA ATRÁS. HORIZONTALMENTE ANTES DE ESTE PASO. ASEGÚRESE DE QUE LOS TORNILLOS ESTÁN APRETADOS CON SUFICIENTE FUERZA (30 NM) CUANDO MONTE EL MANILLAR.
  • Page 80 COMPRUEBE EL AJUSTE HORIZONTAL DEL MANILLAR CON LA PALANCA ABIERTA PARA FACILITAR UN MOVIMIENTO SUAVE DURANTE SU AJUSTE. COMPRUEBE LA SUJECCIÓN DEL AJUSTE HORIZONTAL CON LA PALANCA CERRADA. ASEGÚRESE DE QUE EL AJUSTE HORIZONTAL ESTÁ DEBIDAMENTE AJUSTADO. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 81 CÓMO MONTAR LA BICI INDOOR LLAVE PARA PEDAL APRETADO A 15MM PERSONAS MANO INSERTE LA COMPUTADORA DE SUJETE LA COMPUTADORA DE LA BICI POR LA LA BICI EN SU SOPORTE. PARTE INFERIOR DEL MANILLAR CON EL TORNILLO Y SOPORTE DE PLÁSTICO SUMINISTRADO. ¡ADVERTENCIA! El manual de usuario para la computadora IC7 Coach By Color®...

  • Page 82: Instalación Y Reciclado De Las Baterías

    Las instrucciones descritas en este manual, deben de ser llevadas a cabo durante el montaje inicial de la bici indoor TOMAHAWK para así poder garantizar un nivel de rendimiento óptimo y una vida útil de larga duración. Por favor, léa y siga cuidadosamente las siguientes instrucciones.
  • Page 83 INSTALACIÓN Y RECICLA- DO DE LAS BATERÍAS SERVICIO AL CLIENTE 1. Proporcione a su cliente las instrucciones básicas de mantenimiento y orientelo detalladamente sobre las instrucciones de mantenimiento a seguir. 2. Asegúrese de que tanto las hojas de servicio situadas al final de este manual, como las informaciones sobre el proceso para el correcto mantenimiento y verificación del estado de las bicis, es correctamente cumplimentado y firmado por el cliente una vez se hayan recibido las bicis.

  • Page 84: Cómo Ajustar La Bici Indoor

    CÓMO AJUSTAR LA BICI INDOOR La bici indoor Tomahawk puede ser ajustada fácilmente y de forma muy variable dependiendo de las exigencias de varios grupos de usuarios. Esto permite un máximo confort durante el pedaleo, para garantizar al mismo tiempo la obtención de unos resultados óptimos de entrenamiento.
  • Page 85 CÓMO AJUSTAR LA BICI INDOOR AJUSTE HORIZONTAL DEL SILLÍN: El ajuste horizontal del sillín es muy importante para evitar lesiones en las articulaciones de las rodilla. Móntese en el sillín y pedalee hasta que las bielas queden en posición horizontal. La rodilla de su pierna que está...
  • Page 86 Es recomendable cambiar la posición de las manos frecuentemente para minimizar posibles sobrecargas musculares durante entrenamientos prolongados. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...

  • Page 87: Cómo Manejar La Bici Indoor

    CÓMO MANEJAR LA BICI INDOOR AJUSTE DE LA RESISTENCIA: La resistencia del freno, puede ser ajustada con precisión y también poder ser regulada de acuerdo a las exigencias del ciclista en pequeños incrementos repartidos en un rango giratorio de 300° del dial de resistencia. La resistencia se indica en % (donde 0% no presenta resistencia y donde 100% presenta la máxima resistencia) la cual es mostrada en la pantalla de la computadora de la bici indoor.

  • Page 88: Mantenimiento Preventivo

    Nunca aplíque el spray de mantenimiento recomendado directamente sobre el volante de inercia ya que esto podría provocar que la correa patine. Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 89 MANTENIMIENTO PREVENTIVO MANTENIMIENTO CADA 2 SEMANAS: 1. Freno de emergencia: Para garantizar la seguridad de funcionamiento, el freno de emergencia debe ser revisado regularmente. Para ello, presione hacia abajo el pomo rojo del freno de emergencia mientras pedalea. Cuando funcione de manera óptima, debe producir un efecto de frenado inmediato pero no instantáneo, deteniéndose antes de completar un giro completo de las bielas.
  • Page 90 De no ser así, las piezas/ partes gastadas o dañadas, deberán de ser reemplazadas (incluidos el sillín, pedales, sistemas SPD, correas de los pedales). Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 91 MANTENIMIENTO PREVENTIVO MANTENIMIENTO DEFINIDO POR EL USUARIO: 1. Ajustando verticalmente el manillar y sillín: Para garantizar un fácil ajuste vertical de la tija del manillar y del sillín, es recomendable que compruebe el mecanismo de la palanca de bloqueo y aplique una pequeña cantidad de grasa de litio/silicona en ambos mecanismos de la tija del manillar (1) y tija del sillín (2/3).

  • Page 92: Plan De Mantenimiento Programado Requerido

    PÁG. 19 EJEMPLO DE UN PLAN DE MANTENIMIENTO PARA LOS TÉCNICOS DE SERVICIO: COMPROBACIÓN DE MANTENIMIENTO SEMANAL BICI Nº. Nº. DE SERIE OBSERVACIONES ACCIÓN TOMADA RESULTADO NOM. / FECHA Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 93 PLAN DE MANTENIMIENTO PROGRAMADO REQUERIDO COMPROBACIÓN DE MANTENIMIENTO CADA 2 SEMANAS BICI Nº. Nº. DE SERIE OBSERVACIONES ACCIÓN TOMADA RESULTADO NOM. / FECHA COMPROBACIÓN DE MANTENIMIENTO MENSUAL BICI Nº. Nº. DE SERIE OBSERVACIONES ACCIÓN TOMADA RESULTADO NOM. / FECHA...

  • Page 94: Piezas De Recambio

    SOPORTE IZDO. VOLANTE DE INERCIA 100-01-00007-01 CONJUNTO DE AJUSTE VERTICAL DEL MANILLAR 100-01-00008-01 CONJUNTO DE AJUSTE VERTICAL DEL SILLÍN SILLÍN/TIJA DE SILLÍN 120-01-00005-01 CONJUNTO INFERIOR DE LA TIJA DEL SILLÍN Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 95 PIEZAS DE RECAMBIO 120-01-00006-01 GUÍA SUPERIOR DE LA TIJA DE SILLÍN 120-01-00010-01 SILLÍN DE CONFORT DEPORTIVO NEGRO/ROJO INCL. ABRAZADERA 180-01-00018-01 CONJUNTO AMORTIGUADOR GAS SILLÍN 180-01-00021-01 PALANCA PARA AJUSTE HORIZONTAL DE LA TIJA DE SILLÍN 190-01-00007-01 CONJUNTO TAPAS TOPE TIJA SILLÍN 190-01-00011-01 CABLEADO PARA EL AJUSTE VERTICAL DE LA TIJA DEL SILLÍN...
  • Page 96 PALANCA PARA AJUSTE HORIZONTAL DE LA TIJA DE MANILLAR 170-01-00004-01 SOPORTE PARA LA COMPUTADORA 110-01-00011-01 PROTECTOR DE CABLE PARA LA GUÍA SUPERIOR DEL MANILLAR 110-01-00003-01 CONJUNTO INFERIOR TIJA MANILLAR Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 97 PIEZAS DE RECAMBIO 180-01-00017-01 CONJUNTO AMORTIGUADOR GAS MANILLAR 190-01-00010-01 CABLEADO PARA EL AJUSTE VERTICAL DE LA TIJA DEL MANILLAR 190-01-00006-01 CONJUNTO TAPAS TOPE TIJA MANILLAR SISTEMA DE FRENO 130-01-00011-01 CONJUNTO SUPERIOR DE FRENO 130-01-00014-01 CONJUNTO DEL DIAL DE FRENO...
  • Page 98 CONJUNTO CABLEADO PARA FRENO DE EMERGENCIA 190-01-00013-01 CONJUNTO CABLEADO PARA FRENO ELECTROMAGNÉTICO (EDDY CURRENT) CONJUNTO DE TRANSMISIÓN 150-01-00022-01 CONJUNTO POLEA DE BIELA 72 DIENTES 150-01-00023-01 TORNILLOS MONTAJE POLEA DE BIELA Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 99 PIEZAS DE RECAMBIO 150-01-00024-01 CONJUNTO EJE VOLANTE DE INERCIA 900-00-90008-20 TORNILLO DE BIELA, M8X20X1,25P 190-01-00014-01 CONJUNTO VOLANTE DE INERCIA 150-03-00044-01 CORREA POLY V 4PK 895 PARA TRANSMISIÓN SECUNDARIA 150-03-00045-01 CORREA POLY V 2PJ 330 PARA TRANSMISIÓN GENERADOR 150-03-00059-01 CORREA DISTRIBUCIÓN 784 8MHL 12 PARA TRANSMISIÓN PRIMARIA...
  • Page 100 150-01-00016-01 CONJUNTO RODILLO TENSOR PRIMARIO 150-01-00018-01 CONJUNTO RODILLO TENSOR SECUNDARIO 150-03-00054-01 BIELA IZQUIERDA, ROJA 150-03-00053-01 BIELA DERECHA, ROJA ELECTRÓNICA 170-01-00004-01 SOPORTE PARA LA COMPUTADORA 150-01-00017-01 CONJUNTO DEL GENERADOR Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 101 PIEZAS DE RECAMBIO 170-01-00009-01 MÓDULO DE POTENCIA 170-01-00005-01 CONJUNTO DEL MÓDULO DE VELOCIDAD 170-01-00006-01 CONJUNTO DEL INTERRUPTOR ÓPTICO 170-01-00007-01 CONJUNTO DEL MÓDULO GAMMA 170-01-00016-01 CABLEADO PRINCIPAL CON ETIQUETAS IDENTIFICATIVAS 170-01-00015-01 CABLE USB...
  • Page 102 PIEZAS DE RECAMBIO 170-03-00012-01 BATERÍA RECARGABLE LIPO 5000MAH/3.7V 320-00-00009-01 COMPUTADORA CUBIERTAS 160-01-00004-01 CONJUNTO CUBIERTA PRINCIPAL DERECHA 160-01-00006-01 CONJUNTO CUBIERTA PRINCIPAL IZQUIERDA 160-01-00007-01 CUBIERTA PRINCIPAL SUPERIOR Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 103 PIEZAS DE RECAMBIO 160-01-00008-01 CUBIERTA SUPERIOR DEL CONJUNTO DEL MANILLAR 160-01-00009-01 CUBIERTA SUPERIOR DEL CONJUNTO DEL SILLÍN 160-01-00014-01 CONJUNTO CUBIERTA ABRAZADERA AMORTIGUADOR DE GAS 160-09-00006-01 DISTINTIVO DE ALUMINIO IC7 DE LA CUBIERTA PRINCIPAL IZDA 160-09-00007-01 DISTINTIVO DE ALUMINIO IC7 DE LA CUBIERTA PRINCIPAL DCHA...
  • Page 104 ESTABILIZADOR DERECHO E IZQUIERDO 140-01-00004-01 PLACA DE PROTECCIÓN ESTABILIZADOR DELANTERO, IZDA 140-01-00005-01 PLACA DE PROTECCIÓN ESTABILIZADOR DELANTERO, DCHO 140-01-00003-01 CONJUNTO RUEDA DE TRANSPORTE 140-03-00001-01 TAPA TOPE DEL ESTABILIZADOR Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
  • Page 105 PIEZAS DE RECAMBIO 900-10-00003-01 PIES DE NIVELACIÓN DE GOMA A (75º) 190-01-00004-01 CONJUNTO PARA EL MONTAJE DEL ESTABILIZADOR 140-02-00006-01 TUBO ESTABILIZADOR DELANTERO 140-01-00006-01 CONJUNTO PLACA DE ESTIRAMIENTO DEL ESTABILIZADOR TRASERO 140-02-00002-01 TUBO ESTABILIZADOR TRASERO...
  • Page 106 PIEZAS DE RECAMBIO PEDALES 150-01-00005-01 JUEGO DE PEDALES COMBI, COMPATIBLE CON SISTEMA SPD 150-03-00048-01 JUEGO CORREAS DE RASTRALES Version 1.0 2014 IC-TKIC7B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...

  • Page 107: Garantía

    GARANTÍA ICG garantiza que todos los productos nuevos en el día de entrega al cliente no contienen defectos de material ni de fabricación, entrando en vigor desde la fecha original de instalación. Las piezas reparadas o reemplazadas bajo los términos de esta garantía, estarán garantizadas hasta el final de la garantía original. ICG tiene la obligación de mantener su garantía como fabricante, siempre y cuando el producto haya sido usado en el entorno para el que fue diseñado, con una temperatura de entre 15ºC~40°C Centigrados y un máximo de 65% de humedad ambiental (no cercano a piscinas o el exterior).
  • Page 108 ¡PRECAUCIÓN! LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES INCLUIDAS EN ESTE MANUAL ANTES DE COMENZAR A UTILIZAR ESTE PRODUCTO. POR FAVOR, GUARDE ESTE MANUAL EN LUGAR SEGURO PARA POSIBLES CONSULTAS FUTURAS. EL MONTAJE, AJUSTE, USO O MANTENIMIENTO INCORRECTO PUEDEN DERIVAR EN LA CANCELACIÓN DE LA GARANTÍA. EMAIL: INFO@INDOORCYCLING.COM PÁGINA WEB: WWW.INDOORCYCLING.COM ©...
