Atlantis Land WEBSHARE A02-RA241 Quick Start Manual

Adsl2+ router
Hide thumbs Also See for WEBSHARE A02-RA241:
Table of Contents

  • Italian

  • English
    • Contenu de la Boîte
    • Face Avant
    • Face Arrière
    • Câblage
    • Configuration Initiale
    • Configuration du TCP/IP
    • Configuration Sous Windows 95/98/ME
    • Configuration Sous Windows NT4.0
    • Configuration Sous Windows 2000
    • Configuration Sous Windows XP
    • Vérification
    • Configuration Avec Le Browser
    • Pppoe Routed /Pppoa Routed
    • RFC1483 Routed / Ipoa Routed
    • Deutsch
    • Inhalt der Verpackung
    • Die Frontalen LED
    • Die Hinterturen
    • Verdrahtung
    • Einstellung des Default
    • Die IE Konfiguration
    • Konfiguration des PC
    • Konfiguration des PC in Windows 95/98/ME
    • Konfiguration des PC in Windows NT4.0
    • Konfiguration des PC in Windows 2000
    • Konfiguration des PC in Windows XP
    • Konfiguration des Router
    • Pppoe Routed/Pppoa Routed
    • RFC1483 Routed / Ipoa Routed

  • Spanish
    • Espanol
    • Contenido de la Caja
    • Los LED Frontales
    • Las Puertas Posteriores
    • Cablaje
    • Configuraciones por Defecto
    • Configuracciòn de IE
    • Configuracciòn del PC
    • Configuracciòn del PC en Windows 95/98/ME
    • Configuración del PC en Windows NT4.0
    • Configuración del PC en Windows 2000
    • Configuración del PC en Windows XP
    • Configuracciòn Router
    • Pppoe Routed/Pppoa Routed
    • RFC1483 Routed / Ipoa Routed

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 23

Quick Links

Download this manual See also: User Manual

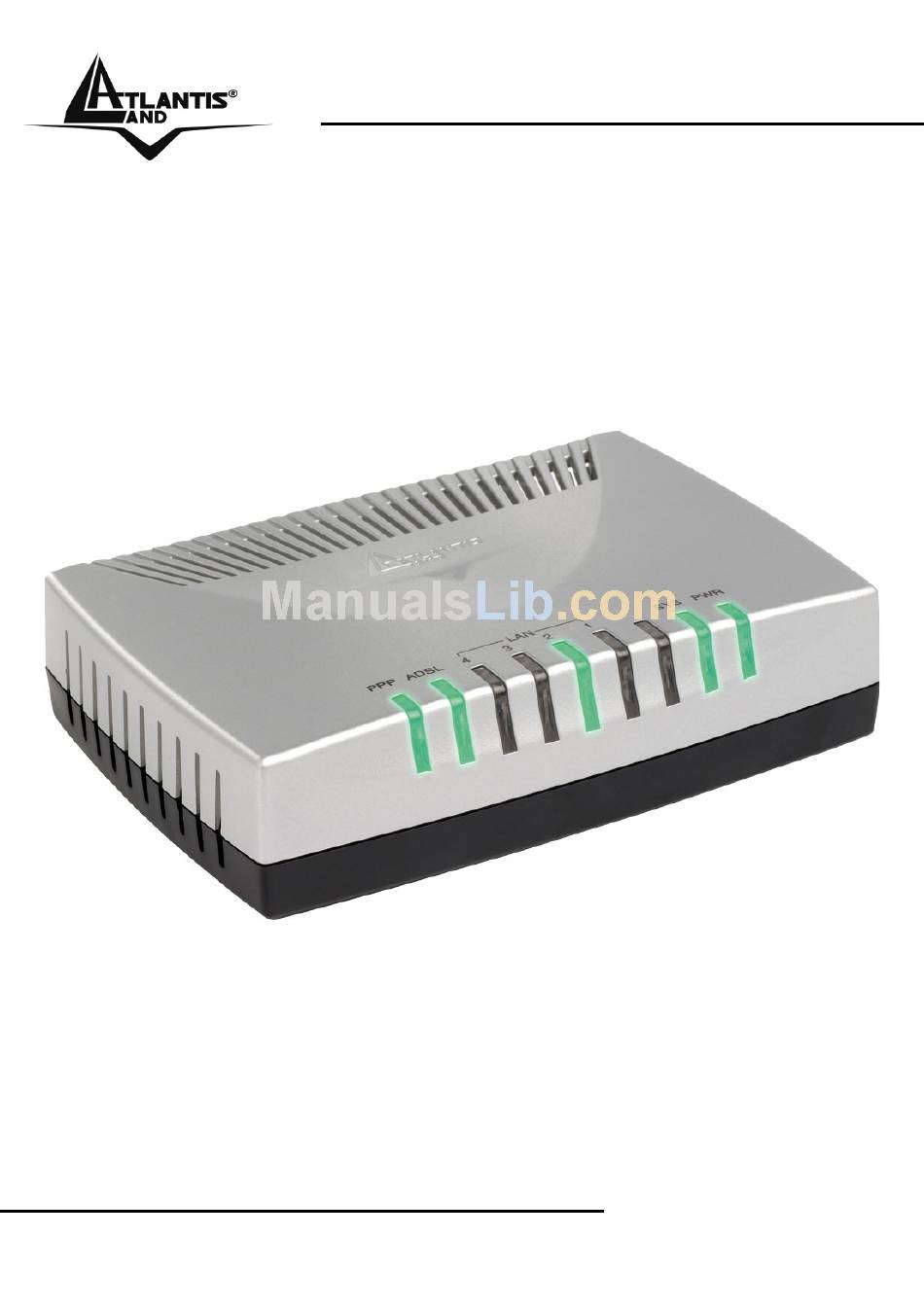

WebShare 241
ROUTER ADSL2+
A02-RA241
MULTILANGUAGE

QUICK START GUIDE

A02-RA241_GX01
Where solutions begin
Company certified ISO 9001:2000

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WEBSHARE A02-RA241 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atlantis Land WEBSHARE A02-RA241

Summary of Contents for Atlantis Land WEBSHARE A02-RA241

  • Page 1: Quick Start Guide

    WebShare 241 ROUTER ADSL2+ A02-RA241 MULTILANGUAGE QUICK START GUIDE A02-RA241_GX01 Where solutions begin Company certified ISO 9001:2000...
  • Page 3 Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis Land 3 years Fast Swap warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.
  • Page 4 WARRANTY. The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice.

  • Page 5: Table Of Contents

    MULTILANGUAGE QUICK START GUIDE ITALIANO 1.1 Contenuto della confezione ... 9 1.2 I LED frontali... 9 1.3 Le porte posteriori... 10 1.4 Cablaggio ... 11 1.5 Settaggi di Default ... 12 1.6 Configurazione di IE ... 12 1.7 Configurazione del PC ... 13 Configurazione del PC in Windows 95/98/ME ...
  • Page 6 MULTILANGUAGE QUICK START GUIDE FRANCAIS 1.1 Contenu de la boîte ... 38 1.2 Face avant ... 39 1.3 Face arrière ... 40 1.4 Câblage ... 41 1.5 Configuration initiale... 41 1.6 Configuration du TCP/IP... 42 Configuration sous Windows 95/98/ME ... 42 Configuration sous Windows NT4.0...
  • Page 7 MULTILANGUAGE QUICK START GUIDE ESPANOL 1.1 Contenido de la caja ... 67 1.2 Los LED frontales ... 67 1.3 Las puertas posteriores ... 68 1.4 Cablaje ... 69 1.5 Configuraciones por Defecto ... 70 1.6 Configuracciòn de IE... 70 1.7 Configuracciòn del PC ... 71 Configuracciòn del PC en Windows 95/98/ME ...
  • Page 8 MULTILANGUAGE QUICK START GUIDE A02-RA241_GX01(V1.0 December 2005)

  • Page 9: Contenuto Della Confezione

    CDRom allegato. 1.1 Contenuto della confezione Atlantis Land WebShare 241 Router ADSL2+, CD-Rom contenente il manuale e la guida interattiva, Guida di Quick Start, cavo RJ-11 ADSL, cavo CAT-5 LAN , Alimentatore (12V, 1A).

  • Page 10: Le Porte Posteriori

    Acceso verde fisso quando il sistema è pronto. Acceso quando connesso ad un dispositivo Ethernet Verde= connessione a 100Mbps Arancio= connessione a 10Mbps Lampeggiante trasmissione/ricezione. Acceso quando connesso in modalità ADSL DSLAM. Lampeggiante durante la fase di ADSL allineamento. Acceso verde fisso quando è attiva una sessione PPP.

  • Page 11: Cablaggio

    LAN(RJ-45) Reset POWER (jack) 1.4 Cablaggio Anzitutto collegare il prodotto alla linea ADSL tramite il cavo RJ11 fornito in dotazione (nella porta ADSL), poi collegare alle porte RJ45 i PC della Lan oppure eventuali Switch. Infine una volta controllati tutti i collegamenti terminare il cablaggio collegando l’alimentatore prima al WebShare 241 Router ADSL2+ e poi alla presa elettrica.

  • Page 12: Settaggi Di Default

    WebShare 241 Router ADSL2+. Tale filtro non è incluso nella confezione e va acquistato separatamente. Atlantis Land apparati certificati per il tipo di linee e consiglia la scelta dei codici A01-AF1 (filtro ADSL tripolare su specifiche Telecom Italia) o A01-AF2.

  • Page 13: Configurazione Del Pc

    • Usa connessione remota se non è disponibile una connessione di rete 1.7 Configurazione del PC Configurazione del PC in Windows 95/98/ME 1. Andare in Start/Settings/Control Panel. Cliccare 2 volte su Network e scegliere Configuration. 2. Selezionare TCP/IP->NIC F/E, o qualsiasi Network Interface Card (NIC) del PC.

  • Page 14: Configurazione Del Pc In Windows 2000

    Configurazione del PC in Windows 2000 1. Andare su Start/Settings/Control Panel. Cliccare due volte su Network and Dial-up Connections. 2. Cliccare due volte su Local Area Connection. 3. In Local Area Connection Status cliccare Properties. 4. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
  • Page 15 Selezionare Internet Protocol (TCP/IP) e cliccare su Properties. Selezionare automatically e successivamente Obtain DNS server address automatically. Premere su OK per terminare la configurazione. l’opzione Obtain ITALIANO address...

  • Page 16: Configurazione Router

    ITALIANO 1.8 Configurazione Router Digitare nel browser web il seguente indirizzo IP: http://192.168.1.254 e premere il tasto invio. Utilizzare admin (come nome utente) e atlantis (come password). Premere OK per continuare.
  • Page 17 Apparirà a questo punto il Menù Principale, nella cui parte sinistra è possibile accedere (come se si stessero vedendo i links in una homepage) a tutte le sezioni disponibili: • Status (ARP Table, Routing Table, DHCP Table, System Log, Security Log) •...
  • Page 18 ITALIANO Prima di iniziare la configurazione della parte WAN del WebShare 241 Router ADSL2+ è opportuno conoscere il protocollo utilizzato dall’ISP (PPPoE, PPPoA, RFC1483 Routed) per veicolare l’ADSL. E’ opportuno considerare, qualora non si abbiano dati dettagliati sul tipo di ADSL fornita dall’ISP (è comunque condizione necessaria) che l’username e password sono utilizzate dai soli protocolli PPPoA e PPPoE, mentre se l’ISP ha assegnato solo un indirizzo IP statico (oltre ad un Default...

  • Page 19: Pppoe Routed/Pppoa Routed

    PPPoE routed/PPPoA routed PPPoE/PPPoA sono connessioni ADSL conosciute come dial-up DSL. Sono state concepite per integrare servizi a banda larga con un’attenzione particolare alla facilità di configurazione. L’utente velocità di accesso senza cambiare l’idea di funzionamento, condividere lo stesso account con l’ISP. Controllare che i parametri siano come in figura: •...
  • Page 20 CDRom allegato al prodotto. Cliccare Save Config to Flash per rendere permanente la configurazione. Si ricorda che tale dispositivo non è adatto a gestire abbonamenti non FLAT o a consumo. Atlantis Land non potrà essere ritenuta responsabile derivante dispositivo qualsiai dall’utilizzo di abbonamenti a...

  • Page 21: Rfc1483 Routed / Ipoa Routed

    consumo (non FLAT) o da una errata configurazione dell’apparato. In caso di dubbio l’assistenza tecnica. RFC1483 routed / IpoA routed Controllare che i parametri siano come in figura: • VPI:8 (se non diversamente specificato dall’ISP) • VCI:35 (se non diversamente specificato dall’ISP) •...
  • Page 22 ITALIANO Premere Apply per terminare. Il Led ADSL prima lampeggerà e poi diventerà fisso indicando l’avvenuto allineamento. questo punto accedendo alla sezione Status è possibile controllare l’avvenuta connessione e quindi cominciare la navigazione. Per ogni altro problema si invita alla consultazione del manuale completo o guida rapida multimediale presenti sul CDRom allegato al prodotto.

  • Page 23: English

    For more detailed instructions on configuring and using the WebShare 241 Router ADSL2+, please refer to the online manual. Before beginning the configuration of the Router you have to know the parameters of your subscription ADSL. There are four ways RFC1483 Bridge for the device to have a public IP address and then to access Internet.

  • Page 24: Package Contents

    RFC1483 Routed IPoA 1.1 Package contents Atlantis Land WebShare 241 Router ADSL2+, CD-Rom with manual, Quick Start Guide, cable RJ-11 ADSL, cable CAT- 5 LAN, Power Adapter AC-DC (12V, 1A). VPI/VCI VC-based / LLC-based multiplexing IP address Subnet mask Default Gateway (IP address)

  • Page 25: The Front Panel Leds

    1.2 The Front Panel LEDs MEANING Lit when power ON. Lit steady when system is ready. Lit when connected to Ethernet device Green for 100Mbps; Orange for 10Mbps Blinking when data transmit/received. Lit when successfully connected to an ADSL ADSL DSLAM. Lit steady when there is a PPPoA / PPPoE connection.

  • Page 26: The Rear Ports

    1.3 The Rear Ports PORT Line (RJ11) LAN( RJ-45) Reset POWER (jack) MEANING Connect the supplied RJ-11 cable to this port when connecting to the ADSL/telephone network. Connect an UTP Ethernet cable to one of the four LAN ports when connecting to a PC or an office/home network of 10Mbps or 100Mbps.

  • Page 27: Cabling

    ENGLISH to this jack. 1.4 Cabling First you must connect the product to the ADSL line through the RJ11 cable you have in equipment (in the port ADSL), then connect to the RJ45 ports the PCs of your Lan or others Switch.

  • Page 28: Ie Configuration

    255.255.255.0. The best and easy way is to configure the PC to get an IP address from the WebShare 241 Router ADSL2+ (DHCP client). Please follow the steps below for PC’s network environment installation. First of all, please check your PC’s network components.

  • Page 29: Configuring Pc (Windows Nt4.0)

    Click Properties. Select the IP Address tab. In this page, click the Obtain an IP address automatically radio button. Then select the DNS Configuration tab. Select the Disable DNS radio button and click “OK” to finish the configuration. Configuring PC (Windows NT4.0) Go to Start / Settings / Control Panel.

  • Page 30: Configuring Pc (Windowsxp)

    Select the Obtain an IP address automatically and the Obtain DNS server address automatically radio buttons. Click OK to finish the configuration. Configuring PC (WindowsXP) Go to Start / Control Panel (in Classic View). In the Control Panel, double-click on Network Connections. Double-click Local Area Connection.
  • Page 31 Select Internet Properties. Select the Obtain an IP address automatically and the Obtain DNS server address automatically radio buttons. Protocol (TCP/IP) ENGLISH click...

  • Page 32: Browser Configuration

    Click OK to finish the configuration 1.8 Browser configuration Open the web browser, enter the local port IP address of this WebShare 192.168.1.254, and click “Go” to get the login page. The default username is admin, password atlantis and click “OK”...
  • Page 33 At the configuration homepage, the left navigation pane where bookmarks are provided links you directly to the desired setup page, including: • Status (ARP Table, Routing Table, DHCP Table, System Log, Security Log) • Quick Start • Configuration (WAN, LAN, System, Firewall, QoS, Virtual Server, Advanced) •...

  • Page 34: Pppoe Routed/Pppoa Routed

    ENGLISH Click on Next to continue. PPPoE routed/PPPoA routed PPPoA/PPPoE is known as a dial-up DSL or cable service. It is designed to integrate the broadband services into the current widely deployed, easy-to-use, and low-cost dial-up- access networking infrastructure. Therefore, users can get greater access speed without changing the operation concept, sharing the same ISP account and paying for one access account.
  • Page 35 • Virtual Circuit: Enable • VPI: 0 or 1 (check with your ISP) • VCI: 38 or 50 (check with your ISP) • NAT: Enable • Username: Enter the username provided by your ISP(case sensitive). • Password: Enter the password provided by your ISP (case sensitive).

  • Page 36: Rfc1483 Routed / Ipoa Routed

    RFC1483 routed / IpoA routed These are configuration parameters: • VPI: 0 or 1 (check with your ISP) • VCI: 38 or 50 (check with your ISP) • NAT:Enable • Encapsulation: please use LLC Routed. If You have problem You have to check with your ISP about which Encapsulation Method is adopted.
  • Page 37 Ce guide d’installation rapide vous permet d’installer et de configurer le WebShare 241 Router ADSL2+ suivant des paramètres standards. Pour plus de précisions, tant méthodes paramétrage avancé, reportez-vous au Manuel sous format électronique (PDF) ou à la Multimedia Guide disponible sur le CD Rom fourni. Avant d’installer votre WebShare 241 Router ADSL2+, vous devez savoir de quel type d'accès vous disposez et vous munir d'informations précises concernant votre compte...

  • Page 38: Contenu De La Boîte

    RFC1483 Routed IPoA 1.1 Contenu de la boîte Avant l’installation, assurez-vous de disposer des éléments suivants : WebShare 241 Router ADSL2+, câble réseau (CAT5), câble RJ11, adaptateur secteur (12V/1A), CD-Rom avec manuels et logiciels (firmware), guide à l'installation. VPI/VCI VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway...

  • Page 39: Face Avant

    1.2 Face avant SIGNIFICATION Allumé quand le WebShare 241 Router ADSL2+ est sous tension. Allumé pour indiquer que le système est actif. Allumé quand le LAN (réseau) est connecté Vert= connexion à 100Mbps Orange= connexion à 10Mbps Il clignote lors des transferts de données. Si allumé...

  • Page 40: Face Arrière

    construire une connexion PPP. 1.3 Face arrière PORT ADSL(RJ11) LAN (RJ-45) Reset (remise à zéro) POWER (jack) USAGE Connectez le câble (fourni) RJ11 au filtre ADSL (optionnel) et enfin à la prise téléphonique. Relier directement avec un câble Ethernet standard ou croisé aux PC ou à...

  • Page 41: Câblage

    1.4 Câblage Après avoir terminé le câblage, raccordez l’alimentation pour mettre le WebShare 241 Router ADSL2+ Assurez-vous que les LEDs sont correctement allumés. Connectez un câble réseau standard ou croisé pour relier le Router à un Hub/Switch ou aux PC. Une fois toutes les liaisons effectuées le WebShare 241 Router ADSL2+ effectuera un diagnostique (d'une soixantaine de secondes).

  • Page 42: Configuration Du Tcp/Ip

    1.6 Configuration du TCP/IP Configuration sous Windows 95/98/ME Allez dans cliquez sur Réseau.et enfin Configuration. Sélectionnez NIC carte, ou quelconque carte réseau Ethernet dans le PC. Cliquez sur Propriétés Dans l’onglet Adresse IP Sélectionnez l’option « obtenir automatiquement une adresse IP ». Sélectionnez l’onglet DNS.

  • Page 43: Configuration Sous Windows 2000

    Configuration sous Windows 2000 Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.. Double-cliquez sur connexion au réseau local. Dans Connexion au réseau local cliquez sur Propriétés. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement Cliquez sur OK pour terminer la configuration...
  • Page 44 Cliquez Propriétés. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. Sélectionnez automatiquement des serveurs DNS automatiquement. Obtenir et après Obtenir les adresses FRANCAIS adresse...

  • Page 45: Vérification

    Cliquez sur OK pour terminer la configuration. 1.7 Vérification Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. Dans la fenêtre Dos écrivez: PING 192.168.1.254. Si le message suivant apparaît: Pinging 192.168.1.254 with 32 bytes of date: Reply from 192.168.1.254: bytes=32 times <10ms TTL=64...

  • Page 46: Configuration Avec Le Browser

    Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Vous pouvez procéder en allant au point suivant (1.8 Configuration). Si par contre le message suivant apparaît: Pinging 192.168.1.254 with 32 bytes of date: Request timed out. Request timed out. Request timed out. Vérifiez que le Led LAN est bien allumé.
  • Page 47 Il apparaîtra à ce point le Menu Principal (pour accéder à l'interface en français cliquer sur Langage et sélectionner French). Dans la partie gauche on pourra accéder, à toutes les sections: • Status (Table ARP, Table de Routage, Table DHCP, Evénements système, Evénements de sécurité) FRANCAIS...
  • Page 48 • Démarrage rapide • Configuration (WAN, LAN, Système, Pare Feu, QoS, Serveur Virtuel, Avancé) • Sauvegarde en mémoire En suivant les indications ci-dessous il est possible de rendre opérationnel le WebShare 241 Router ADSL2+ en peu de temps à condition d'utiliser les PC du réseau comme client DHCP.

  • Page 49: Pppoe Routed /Pppoa Routed

    PPPoE Routed /PPPoA Routed Le protocole PPPoE (Point to Point Protocol over Ethernet) est l’une des méthodes utilisées en France. Il a été conçu (comme le PPPoA) pour compléter le service ADSL avec une attention spéciale pour facilité la configuration. L'utilisateur peut bénéficier d'une grande vitesse d'accès sans changer la façon de fonctionnement et en même temps partager entre tous les utilisateurs de votre entreprise un...
  • Page 50 • Mot de Passe (Password): Mot de passe (case sensitive). • Nom du Service (Service Name): Est un identificateur peut être demandé par le FAI (seulement avec le protocol PPPoE). • Adresse IP (IP Adress):0.0.0.0 • Protocole Protocol): (Méthode d’authentification de l’utilisateur : Auto –...

  • Page 51: Rfc1483 Routed / Ipoa Routed

    Atlantis Land ne pourra pas être considérée responsable en cas d’erronée ou mauvaise configuration de l’appareil. Il ne faut pas utiliser le dispositif avec des abonnements non Forfait (non Flat). RFC1483 routed / IpoA routed • VPI: 8 ou 8 ou 2 (contacter le FAI) •...
  • Page 52 • Passerelle(Gateway)= remplissez les champs suivants avec les caractéristiques de votre abonnement ADSL (l’adresse IP du Default Gateway). • RIP : Invalide (No RIP) En pressant Appliquer (Apply), le WebShare 241 Routeur ADSL2+ fera un reboot automatique [ADSL doit être Allumée fixe], votre PC sera prêt pour la navigation.

  • Page 53: Deutsch

    Hanbuch, das im CD ist,wenn Sie weitere Einzelheiten uber die Konfiguration brauchen. 1.1 Inhalt der Verpackung Atlantis Land WebShare 241 Router ADSL2+, CD-ROM,der das Handbuch enthalt, Quick Start Anleitung, Kabel RJ-11 ADSL, Kabel CAT-5 LAN , Speiseleitung (12V, 1A).

  • Page 54: Die Hinterturen

    Es ist eingeschaltet,wenn es zu einer Ethernet Vorrichtung verbunden ist Grun= Verbindung zu 100Mbps Orangengelb= Verbindung zu 10Mbps Es blitzt, wenn es Ubersendung/Empfang gibt. Es ist fest eingeschaltet,wenn es in ADSL DSLAM weise verbunden ist. Es blitzt ADSL wahrend des Ausrichtenzeit. Es fest eingeschaltet, wenn das PPP fertig 1.3 Die Hinterturen TUREN...

  • Page 55: Verdrahtung

    Reset POWER (jack) 1.4 Verdrahtung Zunächst müssen Sie das Produkt dem ADSL Linie durch das gegebenen RJ11 Kabel (in die LINE Tur), verbinden, dann verbinden Sie die PC Ihrer Lan oder die Switch den Türen RJ45. Wenn Sie alle Verbindungen kontrolliert haben und den WebShare 241 Router ADSL2+ eingeschaltet haben, wird das Produkt sofort eine Diagnose (etwa 60 Sekunden) machen.

  • Page 56: Die Ie Konfiguration

    Die Konfigurationen des Default des Atlantis WebShare 241 Router ADSL2+ sind: • Username:admin • Password:atlantis • Adresse IP (192.168.1.254), Subnet Mask (255.255.255.0) • DHCP Server staatlich 1.6 Die IE Konfiguration Jeztz ist es notwendig,IE einzufuhren, in Menu Instrument zu gehen, dann der tab Verbindungen wahlen und eine der folgende Stimmen zu wahlen: •...

  • Page 57: Konfiguration Des Pc In Windows Nt4.0

    Gehen Sie auf DNS Configuration. Wahlen Sie die Option Disable DNS und drucken Sie auf OK, um die Konfiguration zu enden. Leiten Sie wieder den PC,damit die Anderung geschehen. Konfiguration des PC in Windows NT4.0 Gehen Sie auf Drucken Sie zweimal auf Network und dann auf Protocols .

  • Page 58: Konfiguration Des Pc In Windows Xp

    Konfiguration des PC in Windows XP Gehen Sie auf Start dann auf Control Drucken Sie zweimal auf Network (in Classic View) Connections. Drucken Sie zweimal auf Local Area Connection. In Local Area Connection Status drucken Sie auf Properties. DEUTSCH Panel.
  • Page 59 Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties. Wahlen Sie die Option automatically und spater Obtain DNS server address automatically . Drucken Sie auf OK,um die Konfiguration zu enden.. DEUTSCH Obtain an IP address...
  • Page 60 DEUTSCH...

  • Page 61: Konfiguration Des Router

    1.8 Konfiguration des Router Mit dem browser web, kommen Sie in den folgenden IP Adresse (wo man den URL steckt)dessen default ist: 192.168.1.254,und drucken Sie die Taste Ubersendung. Benutzen Sie admin (als user name) und atlantis (als password). Drucken Sie OK, um weiter zu gehen. Jeztz wird den Hauptmenu erscheinen,links wird man in alle Abschnitten: •...
  • Page 62 DEUTSCH Konfiguration sehen,oder eine Reihe von Abschnitte wird offnen,und Sie kann unter sie wahlen,bevor Sie in den wahre Konfigurationen kommen. Wenn Sie die nachste Schnitten folgen,konnen Sie in kurze Zeit den WebShare 241 ADSL Lan Router operativ machen,unter der Bedingung,dass Sie die als client DHCP eingestellten Lan Maschinen benutzen.Wie ublich,nehmen Sie Bezug auf den Handbuch im CD fur eine personlich gemacht Konfiguration.

  • Page 63: Pppoe Routed/Pppoa Routed

    PPPoE routed/PPPoA routed PPPoE/PPPoA sind ADSL Verbindungen,und sie sind als dial-up DSL bekannt.Sie sind ausgedacht werden,um Weitstreifen Verbindungen zu erganzen,.mit einer besonders Aufmerksamkeit der Leichtigkeit des Konfiguration. Der Benutzer kann eine grosse Zugriffschnelligkeit geniessen, ohne die Arbeitsweise zu andern,und derselbe account mit ISP teilen.
  • Page 64 • IP Adress:0.0.0.0 • Authentication Protocol: Auto • Connection : Always On • Idle Timeout : • RIP: No RIP • MUT : 1492(PPPoE), 1500(PPPoA) Drucken Sie auf Apply, um die neue Konfiguration operativ machen.Wenn haben,drucken Sie auf Einstellung dauernd zu machen. Jetzt,wenn Sie in die Sektion Status kommen, konnen Sie geschehene Schutzstand...

  • Page 65: Rfc1483 Routed / Ipoa Routed

    RFC1483 routed / IpoA routed Sehen wir den Paremeter, die man darstellen muss: • VPI: 8 (ISP) • VCI: 35 (ISP) • NAT: Enable • Encapsulation Method: LLC Routed Wahlen Sie die Einkapselungmethode Ihres provider. • IP Adress: Stecken Sie Ihren offentlich IP. •...
  • Page 66 DEUTSCH Problemen,befragen Sie das vollstandige Handbuch,das sich anliegend im CDRom befindet.

  • Page 67: Espanol

    CD. 1.1 Contenido de la caja Atlantis Land WebShare 241 Router ADSL2+, CD-Rom contenente el manual, Guía rápida, cable CAT-5 LAN , Alimentador (12V, 1A). 1.2 Los LED frontales...

  • Page 68: Las Puertas Posteriores

    El encendido verde indica el correcto funcionamiento del link a 100Mb/s el encendido funcionamiento del link a 10Mbps. Si brilla indica transferencia de datos, si está apagado indica que un link no funciona. El encendido verde fijo indica la correcta ADSL alineación, si brilla está...

  • Page 69: Cablaje

    Reset POWER 1.4 Cablaje Primero tienes que conectar el produco a la linea ADSL por medio del cable RJ11 suministrado (en la puerta LINE), luego conecta a las puertas RJ45 los PC de tu Lan o los Switch. Finalmente conecta el alimentador al WebShare Router ADSL2+ y luego a la toma eléctrica.

  • Page 70: Configuraciones Por Defecto

    Router ADSL tambièn. Esto filtro no es includo en el producto y tiene que ser adquirido separadamente. 1.5 Configuraciones por Defecto Antes de empezar la configuración del WebShare Router ADSL2+ necesario configuraciones por defecto. Dejando estos settaggi y poniendo en marcha los PC como cliente DHCP (como en las instrucciones siguientes) y en fin configurando la conexión al ISP (que habrá...

  • Page 71: Configuracciòn Del Pc

    1.7 Configuracciòn del PC Configuracciòn del PC en Windows 95/98/ME 1. Ve a Start/Settings/Control Panel. Cliccare 2 veces Network y elege Configuration. 2. Elege NE2000 Compatible, o cualquiera Network Interface Card (NIC) del PC. 3. Cliccare Properties 4. Elege la opciòn Obtain an IP address automatically (despues de haber elegido IP Address).

  • Page 72: Configuración Del Pc En Windows 2000

    Configuración del PC en Windows 2000 1. Ve a Start/Settings/Control Panel. pulsa 2 veces Network and Dial-up Connections. 2. Pulsa 2 veces Local Area Connection. 3. En Local Area Connection Status pulsa Properties. 4. Elige Internet Protocol (TCP/IP) y pulsa Properties. 5.

  • Page 73: Configuracciòn Router

    ESPAÑOL 4. Elige Internet Protocol (TCP/IP) y pulsa Properties. 5. Elige la opcion Obtain an IP address automatically y luego Obtain DNS server address automatically . 6. Aprieta OK para concluir configuración. 1.8 Configuracciòn Router Entrar por medio del browser web a la siguiente direcciòn IP (donde inserta URL)
  • Page 74 Utiliza admin (como nombre usuario) y atlantis (como password). Aprieta OK para seguir. Aparecerà pues el Menù Principal, en su parte izquierda se podrà acceder (como si se veieran los links en una homepage) a todas las secciones: • Status (ARP Table, Routing Table, DHCP Table, System Log, Security Log) •...

  • Page 75: Pppoe Routed/Pppoa Routed

    ESPAÑOL de la Lan y del Router hacer referencia al manual sobre el Elege el protocolo idòneo o apreta Quick Start para efectuar una configuracciòn automàtica. Picar sobre Configuration, WAN y luego ISP(Change). Aparecerá la siguiente imagen en que es posible elegir el protocolo utilizado por el ADSL.
  • Page 76 up DSL. Han sido creadas para integrar servicios de banda ancha con una atención particular a la facilidad de configuración. El usuario puede beneficiarse de una gran velocidad de acceso sin cambiar la idea de funcionamiento y compartir la misma cuenta con el ISP. No es necesario ningun software suplementario.

  • Page 77: Rfc1483 Routed / Ipoa Routed

    RFC1483 routed / IpoA routed Vemos los parametros de configurar: • VPI: 8 • VCI: 35 • NAT: Enable • Encapsulation: Inserte el protocolo por vuestro ISP (LLC Routed) Seleccionar Use the Following IP Address • IP address: deja esto parametro con el valor correcto.
  • Page 78 Atlantis Land S.p.A. Viale De Gasperi, 122 Mazzo di Rho – MI – Italy info@atlantis-land.com sales@atlantis-land.com Where solutions begin Company certified ISO 9001:2000...
