4 Burner Gas Grill
Grill au gaz 4 brûleurs
OWNER'S MANUAL / NOTICE D'UTILISATION
ASSEMBLY AND OPERATING INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE ET D'UTILISATION
SAVE THIS MANUAL FOR FUTURE REFERENCE
CONSERVER CETTE NOTICE POUR RÉFÉRENCE
WARNING/AVERTISSEMENT
NOTICE TO INSTALLER:
HAZARDOUS EXPLOSION MAY RESULT IF THESE WARNINGS AND INSTRUCTIONS
LEAVE THESE INSTRUCTIONS
ARE IGNORED. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS IN THIS
WITH THE GRILL OWNER FOR
MANUAL TO AVOID PERSONAL INJURY, INCLUDING DEATH OR PROPERTY DAMAGE.
FUTURE REFERENCE.
UNE EXPLOSION DANGEREUSE RISQUE DE SE PRODUIRE SI CES AVERTISSEMENTS
ET INSTRUCTIONS SONT IGNORÉS. LIRE ET RESPECTER TOUS LES
AVIS À L'INSTALLATEUR:
AVERTISSEMENTS ET INSTRUCTIONS DE CETTE NOTICE POUR ÉVITER DES
BLESSURES GRAVES, VOIRE MORTELLES, OU DES DÉGÂTS MATÉRIELS.
REMETTRE CETTE NOTICE AU
PROPRIÉTAIRE POUR QU'IL
PUISSE S'Y RÉFÉRER PLUS
TARD.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2410 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Brinkmann 2410

Summary of Contents for Brinkmann 2410

  • Page 1 4 Burner Gas Grill Grill au gaz 4 brûleurs OWNER’S MANUAL / NOTICE D’UTILISATION ASSEMBLY AND OPERATING INSTRUCTIONS INSTRUCTIONS D’ASSEMBLAGE ET D’UTILISATION SAVE THIS MANUAL FOR FUTURE REFERENCE CONSERVER CETTE NOTICE POUR RÉFÉRENCE WARNING/AVERTISSEMENT NOTICE TO INSTALLER: HAZARDOUS EXPLOSION MAY RESULT IF THESE WARNINGS AND INSTRUCTIONS LEAVE THESE INSTRUCTIONS ARE IGNORED.
  • Page 2 IMPORTANT SAFETY WARNINGS WE WANT YOU TO ASSEMBLE AND USE YOUR GRILL AS SAFELY AS POSSIBLE. THE PURPOSE OF THIS SAFETY ALERT SYMBOL IS TO ATTRACT YOUR ATTENTION TO POSSIBLE HAZARDS AS YOU ASSEMBLE AND USE YOUR GRILL. WHEN YOU SEE THE SAFETY ALERT SYMBOL PAY CLOSE ATTENTION TO THE INFORMATION WHICH FOLLOWS! READ ALL SAFETY WARNINGS AND INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING AND OPERATING YOUR GRILL.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS General Warnings ............. . . 3 Installation and LP Cylinder Specifications and Safe Use .

  • Page 4: General Warnings

    GENERAL WARNINGS WARNING • Never use natural gas in a unit designed for liquid propane gas. • Never use charcoal or wood briquets in a gas grill. Flavoring chips must be contained in a metal smoking box to contain ash and prevent fires. •...

  • Page 5: Installation And Lp Cylinder Specifications And Safe Use

    WARNING • FOR OUTDOOR USE ONLY. DO NOT operate indoors or in an enclosed area such as a garage, shed or breezeway. • Use your grill OUTDOORS in a well ventilated space away from dwellings or other buildings to prevent dangers associated with gas accumulation and toxic vapors. Although minimum clearance is 36 inches (91 cm), we strongly recommend that you do not operate this appliance within 10 ft.
  • Page 6 CYLINDER SPECIFICATIONS: When purchasing or exchanging a cylinder for your gas grill, it must be constructed and marked in accordance with the specifications for LP gas cylinders of the U.S. Department of Transportation (DOT) or the National Standard of Canada, CAN/CSA-B339 Cylinders, Spheres and Tubes for Transportation of Dangerous Goods;...

  • Page 7: Connecting Lp Cylinder And Hose / Regulator To Grill

    WARNING FILLING THE LP GAS CYLINDER: • Allow only qualified LP gas dealers to properly fill or repair your LP gas cylinder. • New tanks should be purged prior to filling; inform LP gas dealer if you are using a new tank. •...
  • Page 8 DO NOT attempt to connect it to any other fuel supply source such as a natural gas line. • DO NOT use any other pressure regulator/hose assembly other than the one supplied with your grill. Replacement pressure regulator/hose assembly must be part No 155-2410-0, which can be obtained by contacting customer service at 800-527-0717. •...

  • Page 9: Leak Testing

    DANGER LEAK TESTING: To prevent fire or explosion hazard: • DO NOT smoke or permit ignition sources in the area while conducting a leak test. • Perform test OUTDOORS only in a well ventilated area. • Never perform a leak test with a match or open flame. •...

  • Page 10: Pre-Start Check List

    Inspect the gas supply hose for burns, chaffing, kinks, and proper routing before each use. If it is evident there is excessive abrasion or wear, or the hose is cut, it must be replaced prior the grill being used. Replace with hose and regulator, Model No. 155-2410-0, which can be obtained by contacting customer service at 800-527-0717.

  • Page 11: Lighting Instructions

    WARNING Read, understand and follow all warnings and instructions contained in this manual. DO NOT skip any of the warnings and instructions contained in the preceding sections of this manual. WARNING LIGHTING INSTRUCTIONS: Follow the instructions exactly. 1. OPEN THE GRILL LID before attempting to light a burner so that fumes do not accumulate inside the grill.
  • Page 12 Note: If burner does not light or flame is too low, you may have spider or other insect blockage in burner, or the flow limiting device has been activated. See "Burner Assembly/Maintenance" under Proper Care and Maintenance, or "Regulator Resetting Procedure" under Connecting LP Cylinder and Hose/Regulator to Grill.

  • Page 13: Operating Grill And Helpful Hints

    WARNING OPERATING THE GRILL: Never use Charcoal or Lighter Fluid inside your Gas Grill. Read and follow all warnings and instructions contained in the preceding sections of this manual. BREAKING IN YOUR GRILL: • In manufacturing and preserving the components of your grill, oil residue may be present on the burner and cooking surfaces of your grill.

  • Page 14: Rotisserie Cooking

    ROTISSERIE COOKING: • Your grill was pre-drilled from factory to include mounting holes for a rotisserie (sold separately). Do not use a rotisserie not specifically manufactured for this grill. • Read and follow all instructions provided with the rotisserie. Save instructions for future reference. •...

  • Page 15: Proper Care And Maintenance

    GRILL COOKING TIPS CLEANLINESS • Always wash hands thoroughly with soap and hot water prior to handling food and after handling raw meat, uncooked poultry or seafood. • When using a platter to carry raw meat, uncooked poultry or seafood to the grill, make sure to wash the platter thoroughly with soap and hot water before placing cooked foods back on the platter or use different platters for raw and cooked foods.

  • Page 16: Cleaning And Maintenance

    CLEANING AND MAINTENANCE: • Keep the appliance free and clear of combustible materials, gasoline and other flammable vapors and liquids. • Keep the ventilation openings of the cylinder enclosure free and clear of debris. • Visually check burner flames for proper operation (see pictorial in "Burner Assembly/Maintenance" under Proper Care and Maintenance).

  • Page 17: Transporting And Storage

    BURNER ASSEMBLY/MAINTENANCE CONTINUED Note: Follow the "Gas Leak Testing" section of this manual. Relight burners to verify proper operation. 12. Replace heat distribution plates and cooking grills. PROPER BURNER OPERATION COOKING GRILLS • Clean with mild soap detergent and water. A brass bristled brush or a nylon cleaning pad can be used to remove residue from the stainless steel surfaces.

  • Page 18: Trouble Shooting

    BEFORE STORING YOUR GRILL: • Ensure that the cylinder valve is fully closed. • Clean all surfaces. • Lightly coat the burners with cooking oil to prevent excess rusting. • If storing the grill indoors, disconnect the LP tank and leave the LP tank OUTDOORS. •...

  • Page 19: Frequently Asked Questions

    If the fuel line is blocked, replace with a new hose / regulator assembly. • If an obstruction is suspected in the hose / regulator assembly, orifice or gas valves call Brinkmann Customer Service at 800-527-0717. Question: Why does my LP gas grill have a low flame or a flame with orange / yellow color? Answer: You need to purge air from the gas line or reset the regulator's flow limiting device.
  • Page 20 Regulator Resetting Procedure under Connecting LP Cylinder and Hose/Regulator to Grill. This procedure should be done every time a new LP gas tank is connected to your grill. For help, refer to your owner’s manual or call Brinkmann Customer Service at 800-527-0717.

  • Page 21: Parts List And Assembly Instructions

    READ ALL SAFETY WARNINGS & ASSEMBLY INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING OR OPERATING YOUR GRILL. WE RECOMMEND TWO PEOPLE WORK TOGETHER WHEN ASSEMBLING THIS UNIT. The following provided tool is required to assemble this Brinkmann 4 Burner Gas Grill: • Phillips Head Screwdriver PARTS LIST:...
  • Page 22 FOR COVERS, ACCESSORIES AND OTHER PRODUCTS, PLEASE VISIT US ONLINE AT: Inspect contents of the box to ensure all parts are included and undamaged.
  • Page 23 Choose a good, cleared assembly area and get a friend to help you put your grill together. Lay card- board down to protect grill finish and assembly area. CAUTION! Some parts may contain sharp edges. Wear protective gloves if necessary. Step 1 Unfold the cart and lock into place.
  • Page 24 Large Front Plastic Foot Small Back Plastic Foot Step 4 Press large front plastic foot onto bottom of front left side cart leg. Press small back plastic foot onto bottom of back left side cart legs Step 5 Insert the wheel assembly through the cart leg.
  • Page 25 Grill Body Note: When performing Step 7, Assembly Lift grill body from front and rear panels to avoid injury to hands and fingers. Cart Frame Step 7 With the help of a friend, place grill body assembly on assembled cart frame.
  • Page 26 Pre-attached Bolts Step 8 Attach front panel to side burner by inserting pre-attached bolts on side burner into the keyholes on the front panel. Tighten bolts securely. Step 9 Pre-attached Bolts Attach front panel to left side table by inserting pre-attached bolts on the side table into the keyholes on front panel.
  • Page 27 Step 10 Remove M6 X 12 mm bolt from left side of control panel. Attach the side table assembly to the left side of firebox. Place table over bolts and slide toward back of grill, then tighten securely. Attach left side table front panel to grill body using the removed M6 X 12 mm bolt.
  • Page 28 Note: Loosen the pre-attached bolts on the burner Side Burner assembly bracket before Valve Burner Venturi Valve performing Step 12. Nozzle Step 12 Insert the side burner valve assembly through the holes in the side burner front panel, then firmly seat the valve nozzle into the burner venturi.
  • Page 29 Step 15 Insert grease tray into tracks on backside of grill. Hang grease cup from brackets on bottom of grease tray. Grease Cup Grease Tray Warming Rack Step 16 Place the heat distribution plates on lower level of grill body Cooking Grates assembly directly above burners.

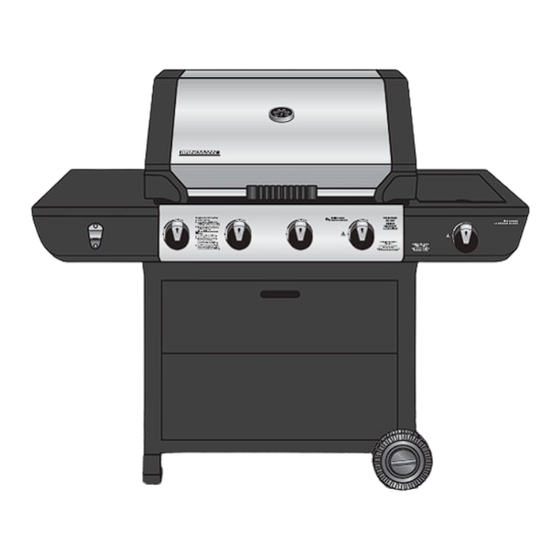

  • Page 30 Brinkmann 2410 (Assembled)
  • Page 31 MISES EN GARDE IMPORTANTES RELATIVES À LA SÉCURITÉ NOUS VOULONS QUE L’ASSEMBLAGE ET L’UTILISATION DE VOTRE GRIL SOIENT AUSSI SÉCURITAIRES QUE POSSIBLE. CE SYMBOLE D’ALERTE DE SÉCURITÉ VISE À ATTIRER VOTRE ATTENTION SUR DES RISQUES POSSIBLES LORS DE L’ASSEMBLAGE ET DE L’UTILISATION DE VOTRE GRIL. QUAND VOUS VOYEZ LE SYMBOLE D’ALERTE PORTER UNE ATTENTION ÉTROITE AUX RENSEIGNEMENTS QUI SUIVENT! LIRE ATTENTIVEMENT TOUTES LES MISES EN GARDE DE SÉCURITÉ...
  • Page 32 TABLE DES MATIÈRES Mises en garde générales ............32 Installation et spécifications de la bouteille de GPL et utilisation sécuritaire .

  • Page 33: Mises En Garde Générales

    MISES EN GARDE GÉNÉRALES MISES EN GARDE • Ne jamais utiliser du gaz naturel dans un appareil conçu pour fonctionner au gaz propane liquide. • Jamais utilisez le charbon de bois ou le bois briquets dans un gril de gaz. Des puces d'assaisonnement doivent être contenues dans un cadre de tabagisme en métal pour contenir la cendre et pour empêcher les feux.

  • Page 34: Installation Et Spécifications De La Bouteille De Gpl Et Utilisation Sécuritaire

    MISE EN GARDE • UTILISER EN PLEIN AIR SEULEMENT. NE PAS faire fonctionner à l’intérieur ou dans un espace fermé tel qu’un garage, une remise ou un passage couvert. • Utilisez votre gril à l'EXTÉRIEUR dans un endroit bien aéré et éloigné des logements ou des autres bâtiments afin d'éviter les dangers associés à...
  • Page 35 SPÉCIFICATIONS DE LA BOUTEILLE: Lors de l’achat d’une bouteille pour votre gril au gaz ou du remplacement de cette bouteille, vous devez vous assurer qu’elle est fabriquée et porte les inscriptions conformément aux spécifications des bouteilles de GPL du département des Transports (DOT) des États-Unis ou à la norme nationale du Canada CAN/CSA-B339, Bouteilles et tubes pour le transport des marchandises dangereuses, et de la Commission, le cas échéant.

  • Page 36: Raccordement De La Bouteille De Gpl Et Du Tuyau-Régulateur Au Gril

    MISE EN GARDE REMPLISSAGE DE LA BOUTEILLE DE GPL: • Ne permettre qu’à des vendeurs de GPL qualifiés de remplir ou de réparer adéquatement votre bouteille de GPL. • Les réservoirs neufs doivent être purgés avant le remplissage; avertir le vendeur de GPL si vous utilisez un réservoir neuf.
  • Page 37 N’utiliser AUCUN ensemble tuyau-régulateur de pression autre que celui fourni avec votre gril. L’ensemble tuyau-régulateur de pression de remplacement à utiliser porte le numéro de pièce 155-2410-0 et on peut l’obtenir en communiquant avec le Service à la clientèle, au 800 527-0717. •...

  • Page 38: Épreuves D'étanchéité

    PELIGRO ÉPREUVES D’ÉTANCHÉITÉ: Pour éliminer les risques d’incendie ou d’explosion: • NE PAS fumer ou permettre que des sources d’inflammation se trouvent dans le secteur en procédant à une épreuve d’étanchéité. • N’effectuer les épreuves qu’à l’EXTÉRIEUR, dans un endroit bien aéré. •...

  • Page 39: Liste Des Contrôles Préalables À L'allumage

    6. Vérifier chaque endroit indiqué (A à K) pour déceler la formation de bulles indiquant une fuite. 7. Couper l’alimentation en gaz au robinet de la bouteille. 8. Tourner les boutons de commande en position “MARCHE” pour laisser échapper la pression dans le tuyau.

  • Page 40: Consignes D'allumage

    MISE EN GARDE Lire, bien comprendre et respecter toutes les mises en garde et directives contenues dans le présent guide. N’omettre AUCUNE mise en garde et directive contenue dans les sections précédentes du présent guide. MISE EN GARDE CONSIGNES D’ALLUMAGE: Suivre les consignes rigoureusement.
  • Page 41 Note: Si le brûleur ne s'allume pas ou que la flamme est trop basse, il se peut qu'une araignée ou un insecte bloque le brûleur ou que le dispositif de restriction de débit soit activé. Consultez alors le paragraphe «Assemblage/Entretien des brûleurs» de la section «Soins et entretien approprié» ou «Procédure de réinitialisation du régulateur»...

  • Page 42: Utilisation Du Gril Et Conseils Utiles

    MISE EN GARDE UTILISATION DU GRIL: Ne jamais utiliser du charbon de bois ou du liquide d’allumage dans votre gril au gaz. Lire et respecter toutes les mises en garde et les directives contenues dans les sections précédentes du présent guide. MISE EN MARCHE DE VOTRE GRIL: •...
  • Page 43 CUISSON AU TOURNEBROCHE: • Nous avons percé en usine dans votre gril des trous permettant de monter un tournebroche. Ne pas utiliser un tournebroche qui n'est pas fabriqué spécialement pour ce gril. • Lire et suivre toutes les directives fournies avec le tournebroche. Conserver les directives pour consultation future.

  • Page 44: Soins Et Entretien Appropriés

    CONSEILS DE CUISSON SUR LE GRIL PROPRETÉ • Toujours vous laver les mains à fond avec du savon et de l’eau chaude avant de manipuler des aliments et après avoir manipulé de la viande crue, de la volaille non cuite ou des fruits de mer. •...

  • Page 45: Nettoyage Et Entretien

    NETTOYAGE ET ENTRETIEN: • Tenir l’appareil à l’écart des produits combustibles, de l’essence et des liquides ou vapeurs inflammables. • Garder les ouvertures d’aération de l’enceinte de la bouteille dégagées et exemptes de débris. • Vérifier visuellement le bon fonctionnement des flammes des brûleurs (voir l’illustration dans la section intitulée «...

  • Page 46: Transport Et Entreposage

    ASSEMBLAGE DU BRÛLEUR / ENTRETIEN SUITE Note : Suivre les indications de la section « Inspection des conduites pour les fuites » de ce manuel. Rallumer les brûleurs pour voir s’ils fonctionnent normalement. 12. Remettre les grilles de cuisson et les plaques de diffusion thermique en place. BON FONCTIONNEMENT DU BRÛLEUR GRILLES DE CUISSON •...

  • Page 47: Dépannage

    AVANT D'ENTREPOSER VOTRE GRIL: • Vous assurer que le robinet de la bouteille est bien fermé. • Nettoyer toutes les surfaces. • Couvrir les brûleurs d’une mince couche d'huile à friture pour empêcher la corrosion excessive. • Si vous entreposez le gril à l’intérieur, débrancher le réservoir de GPL et le laisser À L’EXTÉRIEUR. •...

  • Page 48: Foire Aux Questions

    Le numéro de série et celui de modèle du gril, ainsi que les informations permettant de contacter le service clientèle de Brinkmann, figurent sur la plaque signalétique argentée qui se trouve sur l’arrière du gril ou sur le côté de l’habillage de celui-ci, sous la tablette latérale.
  • Page 49 Afin de trouver si votre gril peut être converti, contacter Brinkmann Service à la Clientèle au 800-527-0717. Question: Pourquoi l’ensemble tuyau / détendeur fourni avec mon gril ne s’adapte-t-il pas aux anciennes bouteilles de propane liquéfié...

  • Page 50: Liste Des Pièces Et Consignes D'assemblage

    NOUS RECOMMANDONS QUE L’ASSEMBLAGE DE CET APPAREIL SOIT EFFECTUÉ PAR DEUX PERSONNES. Les outils suivants fournis sont nécessaires pour assembler ce gril à gaz à 4 b rûleurs Brinkmann: • Tournevis PARTS LIST: Contenant à graisse Corps principal du barbecue Tablette latérale...
  • Page 51 POUR LES COUVERCLES ET ACCESSOIRES POUR GRILLS, CONSULTEZ LE SITE INTERNET SUIVANTMUNDIAL EN: Examiner le contenu du carton pour s’assurer qu’aucune pièce n’est manquante ni endommagée.
  • Page 52 Choisir un endroit dégagé pour l'assemblage et demander l'aide d'un ami pour assembler votre barbecue. Étendre l'emballage au sol pour protéger le fini du barbecue et la zone d'assemblage. MISE EN GARDE! Quelques pièces possèdent des arêtes coupantes. Porter des gants pour vous protéger si nécessaire.
  • Page 53 Grand panneau de Étape 4 Petit panneau de plastique avant plastique arrière Presser le grand panneau de plastique sur le bas de la patte avant gauche du châssis. Presser le petit panneau de plastique sur le bas des pattes arrières gauche du châssis.
  • Page 54 Corps principal du Note: Au moment de l'Étape 7, barbecue soulevez le corps principal du barbecue des panneaux avant et arrière pour éviter les blessures aux doigts et aux mains. Châssis du chariot Étape 7 Avec l'aide d'un ami, placez l'assemblage du corps principal du barbecue sur l'assemblage du bâti de chariot.
  • Page 55 Boulons pré-attachés Étape 8 Fixer le panneau frontal au brûleur d'appoint en insérant les boulons pré-attaché sur le brûleur dans les orifices sur le panneau frontal. Serrez les boulons solidement. Boulons Étape 9 pré-attachés Fixer le panneau frontal a la tablette de gauche en insérant les boulons pré-attaché...
  • Page 56 Étape 10 Enlever les boulons M6 X 12 mm du côté gauche du panneau de contrôle. Fixez l'assemblage de la tablette du côté gauche au côté gauche de la boîte à feu. Placez la tablette au- dessus des boulons et glissez le tout vers l'arrière du barbecue;...
  • Page 57 Note: Desserrer les boulons pré- Soupape attachés sur la fixation du du Brûleur Buse de brûleur avant de passer à Latéral Soupape Venturi du Brûleur l'étape 12. Étape 12 Insérer la valve du brûleur d'appoint dans l'orifice situé sur la base du brûleur et bien l'appuyer au fond.
  • Page 58 Étape 15 Insérez le plateau à graisse dans les glissières à l'arrière du barbecue. Suspendre le réservoir à graisse au supports à la base du plateau à graisse. Plateau à Contenant à graisse Graisse Plaques de rayonnement de chaleur Étape 16 Grille de réchauffage Installez les plaques de rayonnement au niveau le plus...
  • Page 59 Brinkmann 2410 (Assemblé)
  • Page 60 PARA CUBIERTAS, ACCESORIOS Y OTROS PRODUCTOS, FAVOR DE VISITARNOS POR LA RED MUNDIAL EN: WARRANTY The Brinkmann Corporation warrants to the original purchaser that the Brinkmann 4 Burner Gas Grill is free from defects due to workmanship or materials for: Five-year: on stainless steel burners...
