Summary of Contents for Pro Audio MPA204
-

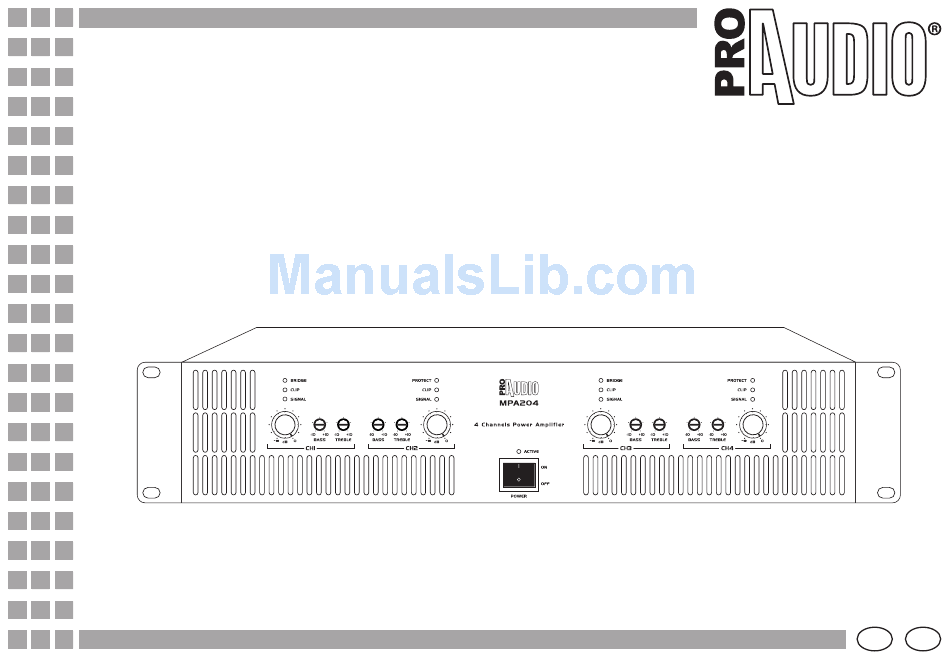

Page 1: User Manual
MPA204 Manuale User Manual ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com - info@musiclightsitaly.com... -
Page 3: Table Of Contents
Devono essere installati ed usati con cura ed attenzione per poter conservare la principale peculiarità contemplata in fase di progettazione: la massima affidabilità nel tempo. L’MPA204 possiede un numero di caratteristiche e possibilità che Indice richiedono qualche nozione per poter trarre il massimo vantaggio Sicurezza dal suo uso. -
Page 4: Sicurezza
MPA204 » SICUREZZA ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale: contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. PER RIDURRE IL RISCHIO DI SHOCK ELETTRICO NON RIMUOVERE LO CHASSIS O IL PANNELLO POSTERIORE RIVOLGERSI AD UN PERSONALE QUALIFICATO - EVITARE DI ESPORRE L’UNITA’... -
Page 5: Layout - Descrizione Pannelli
MPA204 » LAYOUT - DESCRIZIONE PANNELLI 10 11 483 mm 15 16 1. Livello CH1 7. Livello CH3 13. Alti-bassi CH1 19. Interruttore input CH4 25. Interruttore input CH1 31. Input CH3/Bridge CH3/CH4 2. Bridge CH1/CH2 8. Bridge CH3/CH4 14. Alti-bassi CH2 20. -
Page 6: Alimentazione E Accensione
MPA204 » ALIMENTAZIONE E ACCENSIONE Alimentazione. Accensione. Inserire il cavo di alimentazione incluso alla presa IEC Usare questa procedura per accendere l’unità: dell’unità e quindi alla presa di alimentazione dell’impianto 1. Posizionare sul minimo il controllo di livello della elettrico. -
Page 7: Specifiche Tecniche
MPA204 » SPECIFICHE TECNICHE Potenza minima garantita 1 kHz with 0.5% THD 4-Channel, 8 ohms 4x200W 4-Channel, 4 ohms 4x300W Bridge-stereo, 8 ohms 2x600W Performance Sensitivity (volts RMS) for full rated power at 8 ohms 0.775V Frequency Response (at 1 watt, 20Hz - 25 kHz) +0dB, -0.5dB... -
Page 8: Cavi E Connettori
MPA204 » CAVI E CONNETTORI CAVI E CONNETTORI Cavi e connettori di input. Si raccomanda l’uso di cablaggi professionali con linee SHIELD bilanciate e cavi e connettori standard 22-24. SOURCE SOURCE A seconda dell’input usato, dovrebbero essere adoperati: connettori XLR maschi, connettori jack TRS phone... -
Page 9: Connessioni (Modo 4 Canali)
MPA204 » CONNESSIONI MODO 4 CANALI MIXER DIFFUSORI FP- 05 /12/07 - Rev01 - ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com... -
Page 10: Modo Stereo + Sub
MPA204 » CONNESSIONI MODO STEREO + SUB MIXER DIFFUSORI (FULL RANGE) SUBWOOFER FP- 05 /12/07 - Rev01 - ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com... -
Page 11: Modo Bridge Stereo
MPA204 » CONNESSIONI MODO BRIDGE STEREO MIXER DIFFUSORI (FULL RANGE) FP- 05 /12/07 - Rev01 - ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com... -
Page 12: (Modo 4 Canali Via Bus In)
MPA204 » CONNESSIONI MODO 4 CANALI CON INGRESSO BUS In caso di segnale di input dinamico per lunghi periodi di MIXER tempo, posizionare il tasto “limit” in posizione “ON” al fine di evitare seri problemi di clipping. DIFFUSORI SUBWOOFER FP- 05 /12/07 - Rev01 - ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com... -
Page 13: Brevi Cenni Di Acustica
MPA204 » BREVI CENNI DI ACUSTICA BREVI CENNI DI ACUSTICA La diffusione del suono in un ambiente ha lo scopo di soddisfare l’ascolto da parte di un certo Un amplificatore con tale potenza, se usato con segnali musicali con fattore di cresta numero di persone ed è... - Page 14 Notes/comments:...
- Page 15 Devono essere installati ed usati con cura ed attenzione per poter conservare la principale peculiarità contemplata in fase di progettazione: la massima affidabilità nel tempo. L’MPA204 possiede un numero di caratteristiche e possibilità che Index richiedono qualche nozione per poter trarre il massimo vantaggio Safety dal suo uso.
- Page 16 MPA204 » SAFETY WARNING! Please read the instruction carefully which includes important information about the installation, usage and maintenance. TO PREVENT ELECTRIC SHOCK DO NOT REMOVE TOP OR BOTTOM COVERS. DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE NO USER SERVICEABLE PARTS INSIDE - REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
- Page 17 MPA204 » LAYOUT - PANELS DESCRIPTION 10 11 483 mm 15 16 1. CH1 Level Control 7. CH3 Level Control 13. CH1 Bass & Treble 19. CH4 Input Switch 25. CH1 Input Switch 31. CH3 input/Bridge CH3/CH4 2. CH1&CH2 Bridge 8.
- Page 18 MPA204 » AC MAINS CONNECTION - STARTUP Connect to AC Mains. Startup Procedure. Connect your amplifier to the AC mains power source Use the following procedure when first turning on your (power outlet) with the supplied AC power cordset. First,...
- Page 19 MPA204 » TECHNICAL SPECIFICATIONS Minimum Guaranteed Power 1 kHz with 0.5% THD 4-Channel, 8 ohms 4x200W 4-Channel, 4 ohms 4x300W Bridge-stereo, 8 ohms 2x600W Performance Sensitivity (volts RMS) for full rated power at 8 ohms 0.775V Frequency Response (at 1 watt, 20Hz - 25 kHz) +0dB, -0.5dB...
- Page 20 MPA204 » WIRES AND CONNECTORS WIRES AND CONNECTORS Choose Input Wire and Connectors. We recommends using pre-built or professionally SHIELD wired, balanced line (two-conductor plus shield), 22-24 SOURCE SOURCE gauge cables and connectors. Depending upon which amplifier input you choose, you should use either 3-pin...
- Page 21 MPA204 » CONNECTIONS 4 CHANNELS MODE MIXER LOUDSPEAKERS FP- 05 /12/07 - Rev01 - ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com...
- Page 22 MPA204 » CONNECTIONS STEREO + SUB MODE MIXER LOUDSPEAKERS (FULL RANGE) SUBWOOFER ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com - FP- 05 /12/07 - Rev01...
- Page 23 MPA204 » CONNECTIONS BRIDGE STEREO MODE MIXER LOUDSPEAKERS (FULL RANGE) FP- 05 /12/07 - Rev01 - ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com...
- Page 24 MPA204 » CONNECTIONS Channel Mode When BUS IN mode Stereo+sub and Bridge Stereo mode are available when MIXER BUS IN mode. To avoid serious clips when long term operation at dynamic signal input. LOUDSPEAKERS SUBWOOFER ©2007 Music & Lights s.r.l. - Italy - www.musiclightsitaly.com - FP- 05 /12/07 - Rev01...
- Page 25 MPA204 » BRIEF NOTES ON ACOUSTIC Brief notes on acoustic. Diffusing sound into an environment means to distribute sound signals to a given audience a filtered pink noise signal with a pass band of a decade and with a crest factor (average and the results are dependent on several ambient factors (room shape, volume, etc...), the...
- Page 26 Notes/comments:...
- Page 28 Music & Lights S.r.l. Ufficio Italia Via Appia Km. 136,200 tel. +39 0771 72190 04020 ITRI (LT) Italy fax +39 0771 721955 Foreign Office P.IVA/V.A.T. IT 02057590594 www.musiclights.it tel. +39 0771 721966 info@musiclights.it fax +39 0771 721977...
