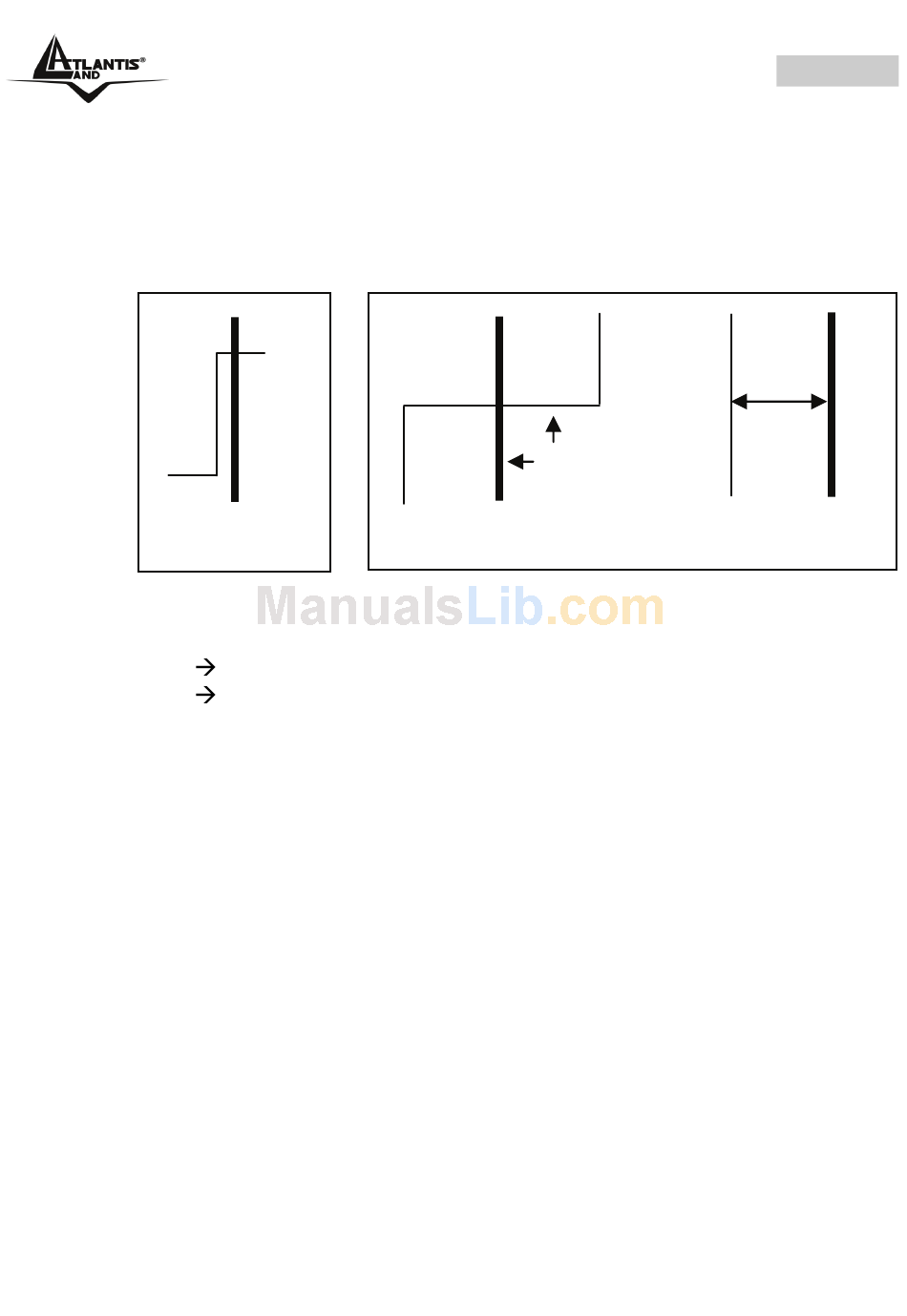

Considerazioni sui cavi
Verificare che i cavi usati in ingresso, uscita e sulle batterie siano correttamente
collegati. E' opportuno verificare che i cavi di comunicazione e controllo non siano
incrociati con i cavi di potenza. Se questo non fosse possible si prega di effettuare
un collegamento come in figura 1.2.4 (parte destra).
A
Scorretto
A
B
E' necessario verificare la corretta connessione dell'UPS a massa e che sia
presente un circuito con differenziale installato a monte.
B
A
Cavi di comunicazione e controllo
Cavi di potenza
A03-OP6000-RP
90°
B
Corretto
Fig. 1.2-4
ITALIANO
20cm
A
B
