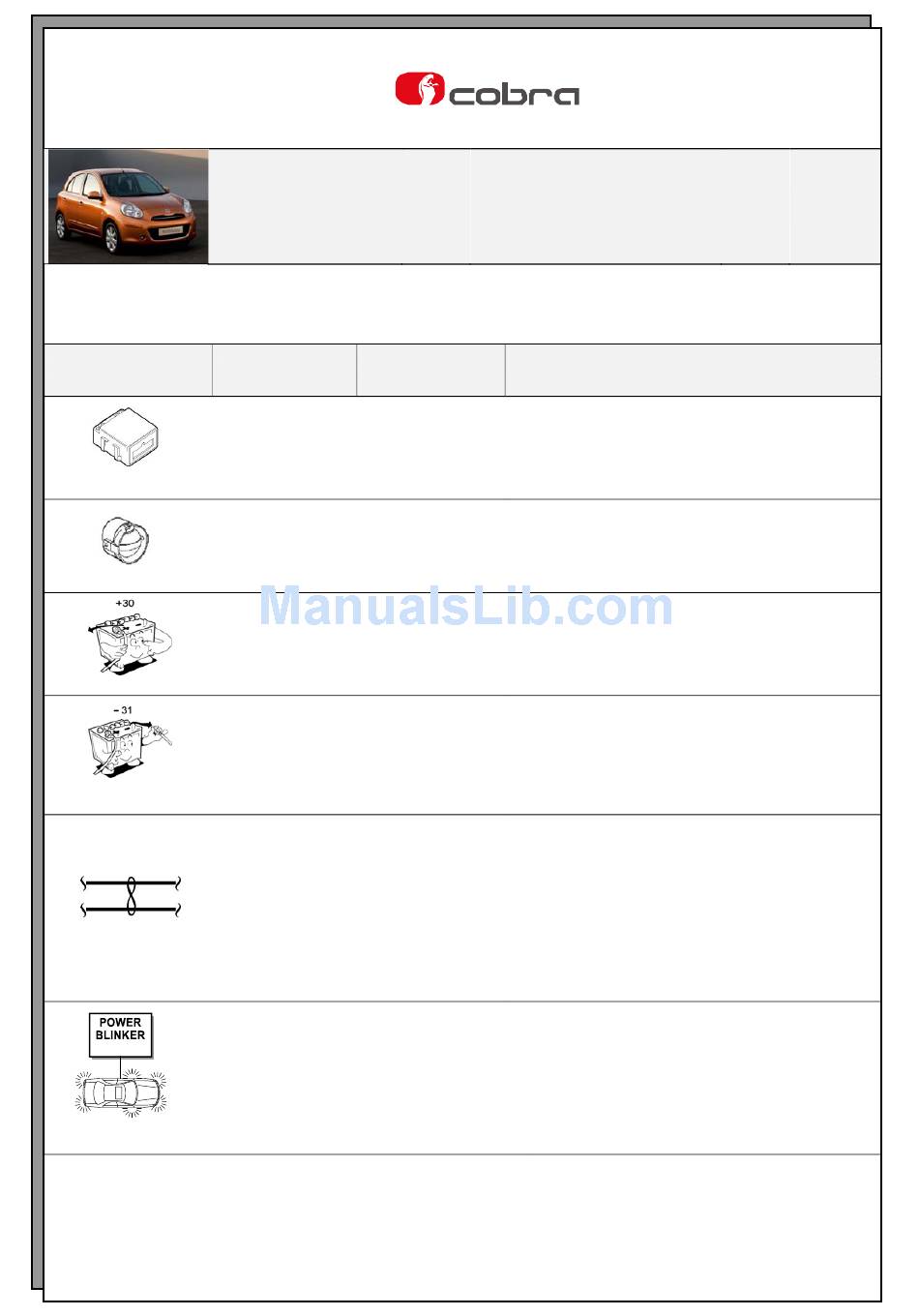

SCHEDA TECNICA DI INSTALLAZIONE PER SISTEMI DI ALLARME CAN
Funzione
Function
Rosso
Red
Nero
Black
Arancione
CAN High
Orange
Viola
CAN Low
Violet
Giallo
Giallo-Verde
Yellow
Yellow-Green
1
N.B. I dati forniti in questa scheda non sono impegnativi, pertanto devono essere ritenuti solo indicativi ai fini dell'installazione che dovrà essere
eseguita in conformità a quanto riportato nel manuale di installazione del prodotto. Note: This information is not binding, therefore it must be
considered only an example for installation purposes that must be executed as per the instructions given on the product installation manual.
MOD.
NISSAN
CAN ALARM SYSTEM FITTING INSTRUCTIONS
4400/4600
Auto
Vehicle
Verde scuro
Dark Green
Nero
Black
Blu
Blue
Rosa
Pink
Viola
Bianco
Violet
White
MICRA
(K13 Keyless)
Posizione
Location
Posizionare la centralina sotto il cruscotto lato guida
vicino alla centralina BMC. (Vedi foto 1)
Position the central unit under the dashboard near
the BCM central unit. (See photo 1)
Vedi foto 2
See photo 2
Collegarsi al filo in pos. 1 nel connettore bianco a 15 vie.
(Vedi foto 3)
Connect to wire in pos. 1 on the 15-way white
connector . (See photo 3)
Collegarsi al filo in pos. 6 nel connettore bianco a 15 vie .
(Vedi foto 3)
Connect to wire in pos. B3 on the 15-way white
connector. (See photo 3)
Collegarsi al filo in pos. n. 6 nel connettore OBDII nero a
16 vie. (Vedi foto 4)
Connect to the wire in pos. n. 6 on the 16-way black
OBDII connector. (See photo 4)
Collegarsi al filo in pos. n. 14 nel connettore OBDII nero a
16 vie. (Vedi foto 4)
Connect to the wire in pos. n. 14 on the 16-way black
OBDII connector. (See photo 4)
Collegarsi al filo in pos. 11 nel connettore bianco a 15
vie. (Vedi foto 3)
Collegarsi al filo in pos. 12 nel connettore bianco a 15
vie. (Vedi foto 3)
Connect to the wire in pos. 11 on the 15-way white
connector. (See photo 3)
Connect to the wire in pos. 12 on the 15-way white
connector. (See photo 3)
VERS.
10
REV. 03
nimikl10r3c
