1.5 Connessione al Carico

Anzitutto collegare il cavo di alimentazione alla presa di rete. Successivamente
collegare il carico alle uscite poste sull'UPS. Sono disponibili 2 prese IEC e 2
prese Schuko in modalità Backup (in caso di black-out sono alimentate) e 2
presa Schuko protette (presa protetta con uscita filtrata ma non alimentata da
batteria in caso di black-out). Accendere l'UPS dopo che tutti i carichi sono stati
già accesi.
Attenzione: Per garantire l'integrità ed il corretto funzionamento del gruppo di
continuità, non collegare mai all'uscita dell'UPS fotocopiatrici, stampanti laser,
utensili elettrici o qualsiasi altro tipo di carico induttivo se non nelle 2 prese
schuko protette.

1.6 Connessione PSTN/Ethernet ed RS232

La protezione PSTN va utilizzata per proteggere i dispositivi a valle (collegati alla
porta F/M/T) dai problemi elettrici entranti dalla linea telefonica (collegata alla
porta LINE). Collegare una singola linea telefonica.
Collegare infine, tramite il cavo RS232 fornito, il dispositivo al PC. Il Sistema
Operativo rileverà un nuovo componente e provvederà automaticamente
all'installazione dei driver. Installare a questo punto UPSilon 2000.

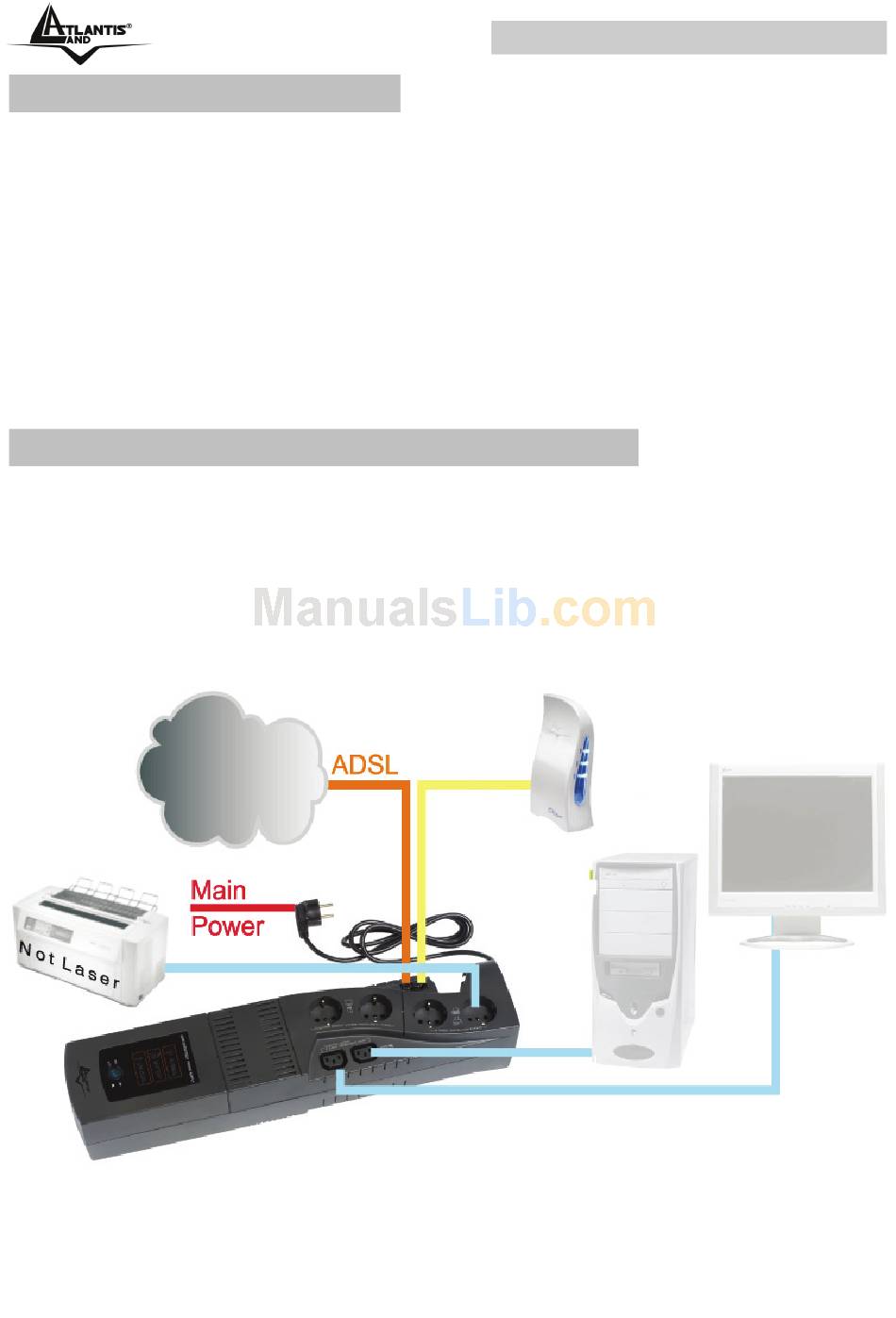

E' possibile vedere in figura un esempio di cablaggio completo.
