Summary of Contents for ACME blizz200

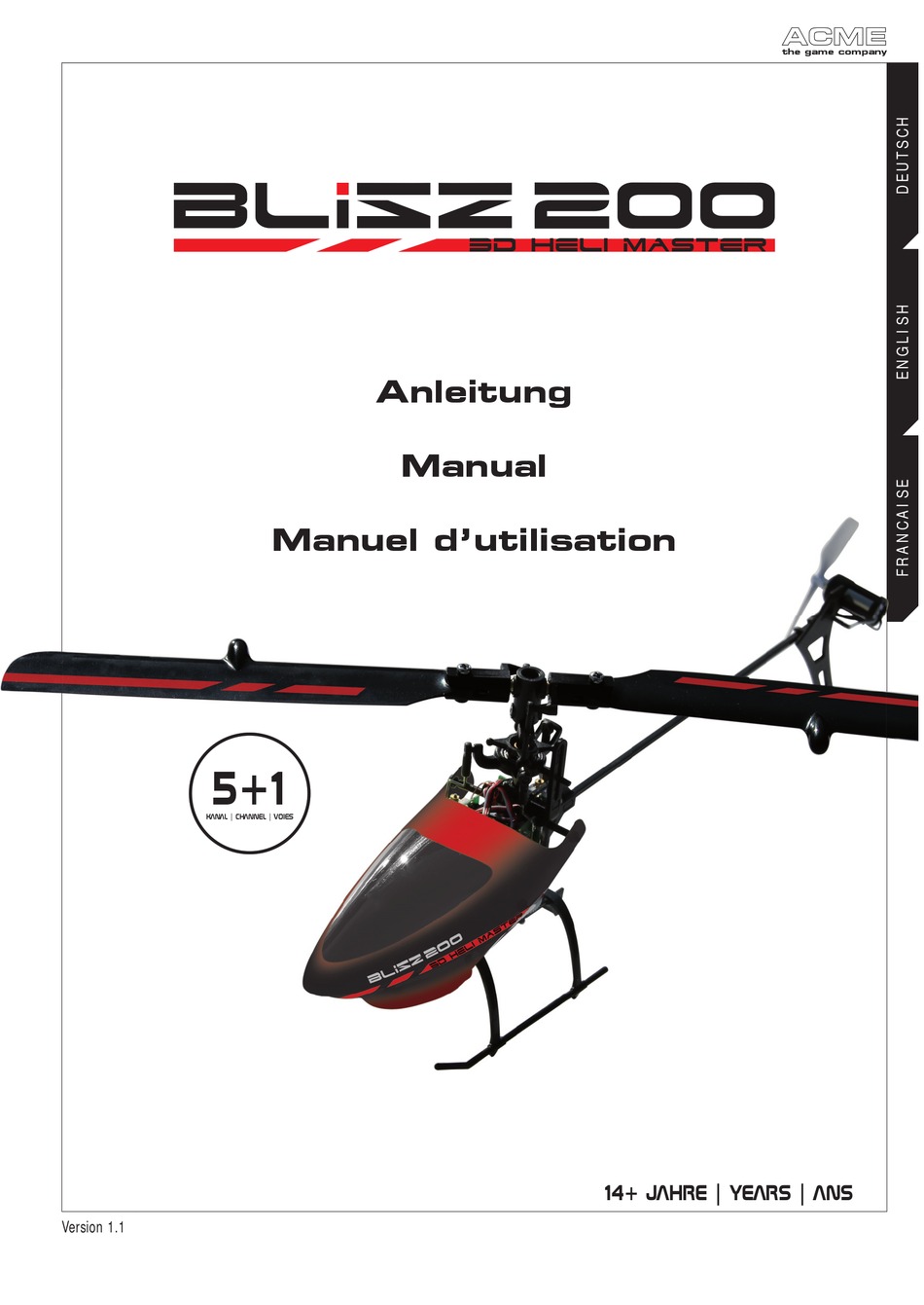

- Page 1 ACME the game company 3D HELI MASTER Anleitung Manual Manuel d’utilisation KANAL | CHANNEL | VOIES 14+ JAHRE JAHRE | | YEARS YEARS | | ANS Version 1.1...
- Page 2 ACME the game company Bitte lesen Sie die gesamte Bedienungsanleitung, um sich mit den Besonderheiten des Produktes vertraut zu machen. Eine falsche Verwendung kann die Beschädigung des Produkts, anderer Gegenstände und ernsthafte Verletzungen zur Folge haben. Dies ist ein hochentwickeltes Hobbyprodukt. Es muss mit Vorsicht benutzt werden und erfordert ein gewisses Maß an technischem Verständnis. Wird das Produkt nicht sicher und verantwortungsvoll benutzt, kann dies zu Verletzungen und Sachschäden führen.
-
Page 3: Table Of Contents
ACME the game company Inhaltsverzeichnis | Index | Index Deutsch English Lieferumfang Content of the box Produktbeschreibung Product description Explosionszeichnung Exploded view Verwendung des Helikopter-Akkus Helicopter battery Fernsteuerung Controller Binden von Fernsteuerung & Helikopter Binding controller and helicopter Flugvorbereitung First fl ight preparation Der erste Flug The fi... -
Page 4: Lieferumfang
3D HELI Master Lieferumfang Bitte überprüfen Sie vor der ersten Inbetriebnahme den Lieferumfang*: 1x Helikopter Modell Blizz 200 3D 1x Betriebsanleitung 1x 5+1 Kanal Fernbedienung AC2460H 1x LiPo-Ladegerät (Mode 2) 1x Kreuzschraubendreher 1 Schraubensatz 1 Set Servogestänge: links, rechts, hinten 1x USB-Kabel 2x LiPo Akkus 3,7 V 300 mAh 25 C 2x Blatthalterverbinder... -
Page 5: Produktbeschreibung
3D HELI Master Produktbeschreibung Der Blizz 200 3D ist ein einzigartiger Ultra-Micro-Helikopter. Das hochentwickelte Flybarless System und die Präzision des 3-Achsen-Gyroskops geben dem Modell besondere Stabilität. In Kombination mit der außergewöhnlich leichten Bauweise bietet dies ein Maß an Leistung und Ansprechvermögen, dass Sie so noch nicht erlebt haben. -
Page 6: Explosionszeichnung
3D HELI Master Explosionszeichnung 6 5 4 1 – Hauptrotorabdeckung 13 – Rotorachse 25 – Hauptchassis 2 – Hauptrotorzentralstück 14 – Stellring der Rotorwelle 26 – Rotorachsenkugellager Ø 2x Ø 6x 2,5 mm 3 – Blattlagerwelle 15 – Taumelscheibe 27 – Hauptzahnrad 4 –... -
Page 7: Verwendung Des Helikopter-Akkus
3D HELI Master Verwendung des Helikopter-Akkus Laden des Helikopter-Akkus 1. Verbinden Sie das USB-Kabel (kleiner Stecker) mit der passenden Buchse am LiPo-Ladegerät 2. Verbinden Sie nun das USB-Kabel (großer Stecker) mit einer USB 5 Volt Stromquelle (PC oder USB-Stecknetzteil; nicht enthalten). Die LEDs am Ladegerät leuchten grün. - Page 8 » Benutzen Sie den Akku nie für länger als die angegebene Zeit von etwa 5 Minuten. Eine längere Entladungszeit beschädigt den Akku. » Verwenden Sie nur das von ACME the game company zur Verfügung gestellte Ladegerät und Stecker-Netzteil. » Lassen Sie geladene oder entladene Akkus nicht am Ladegerät stecken, wenn dieses nicht an das Stecker-Netzteil angeschlossen ist. Dies entlädt die Akkus und kann sie beschädigen.
-
Page 9: Fernsteuerung
3D HELI Master Fernsteuerung Antenne Drehzahlschalter (IDLE-Hebel) Autorotationschalter (TH. HOLD-Hebel) Pitch Steuerung / Hecksteuerung Rollsteuerung / Nicksteuerung Hecktrimmung Rolltrimmung Pitchtrimmung Nicktrimmung EIN / AUS Schalter Schnittstellendiagramm der Empfängerplatine Pitchservo Nickservo Rollservo Heckmotor Hauptmotor... -
Page 10: Binden Von Fernsteuerung & Helikopter
3D HELI Master Binden von Fernsteuerung & Helikopter Sofern Sie das RTF-Modell erworben haben, sind Fernbedienung und Helikopter bereits ab Werk gebunden worden. Ist es notwendig, den Blizz 200 3D zu binden, folgen Sie den unten stehenden Anweisungen. Bevor Sie den Bindungsprozess beginnen, stellen Sie sicher, dass sich keine anderen Helikopter in unmittelbarer Nähe befi... - Page 11 3D HELI Master Pitch Steuerung Pitchhebel Pitchhebel Aufsteigen nach oben Sinken nach unten Hecksteuerung Heckhebel Heckhebel Nase neigt sich nach links nach links Nase neigt sich nach rechts nach rechts Nicksteuerung Nickhebel Nickhebel Vorwärts nach oben Rückwärts nach unten Rollsteuerung Rollhebel Rollhebel Links...
-
Page 12: Technische Daten
3D HELI Master Technische Daten Helikopter Modell: Blizz 200 3D Flugdauer: 4 – 5 Min. Fernsteuerung AC 2460H: 5+1 Kanal Ladezeit: 20 Min. Digital Proportional RC-Anlage, 2,4 GHz Motor: 2x Bürstenmotor Länge: 238 mm Länge der Rotorblätter: 113 mm Breite: 50 mm Rotorduchmesser: 249 mm... -
Page 13: Ersatzteilliste
3D HELI Master Ersatzteilliste Art. Nr. Produktbezeichnung AA0900-2 AirAce Blizz 200 „Hauptrotorzentralstück” AA0900-3 AirAce Blizz 200 „Blattlagerwelle / Abstandshalte” AA0900-4 AirAce Blizz 200 „Dämpfungsgummis” AA0900-6 AirAce Blizz 200 „Rotorblattkugellager” 4 Stk. AA0900-7 AirAce Blizz 200 „Schrauben-Set” AA0900-8 AirAce Blizz 200 „Blatthalter” AA0900-10 AirAce Blizz 200 „Hauptrotorblätter”... -
Page 14: Sicherheitshinweise
1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der nachfolgenden Adresse angefordert werden. Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. -
Page 15: Gewährleistung & Garantie
» Diese Garantie erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen (z. B. Umbauten usw.). » Garantieansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen. » Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über. -
Page 16: Content Of The Box
3D HELI Master Content of the box Please make sure the set is complete before using the helicopter for the fi rst time*. 1x Helicopter Model Blizz 200 3D 1x Manual 1x Controller AC 2460H (mode 2) 1x LiPo battery charger 5+1 channel 1x Cross-head screwdriver 1 bag of screws... -
Page 17: Product Description
3D HELI Master Product description You will fi nd that the Blizz 200 3D is a one-of-a-kind ultra micro helicopter. Its advanced fl ybarless system and the three-axis gyroscope’s precision greatly increase stability of the body. This, combined with its exceptionally lightweight frame, provides a level of power and responsiveness that you have never experienced before. -
Page 18: Exploded View
3D HELI Master Exploded view 6 5 4 1 – Main rotor hub cover 13 – Carbon fi bre main shaft 25 – Main frame 2 – Main rotor hub 14 – Ball shaped bearing 26 – Rotor spindle ball bearing 2 x 6 x 2.5 3 –... -
Page 19: Helicopter Battery
3D HELI Master Helicopter battery How to charge the helicopter’s battery. Instructions 1. Connect the USB cable (small connector) with the matching socket on the LiPo charger. 2. Now connect the USB cable (large plug) with a USB 5 volt power source (PC or USB - plug adapter, not included). The LEDs on the charger light green. - Page 20 » Only use the power adapter included in the set. » Only use the charger and adapter supplied by ACME the game company. » Never attempt to power the charger from an AC outlet without the use of an adequate AC/DC adapter.
-
Page 21: Controller
3D HELI Master Controller Antenna Speed Switch (IDLE switch) Autorotation switch (TH.HOLD switch) Pitch control / Rear Control Roll control / pitch control Tail trim Roll trim Pitch trim Nick trim On / Off Receiver Interface diagram Pitch Elevator Aileron Tail motor Main motor... -
Page 22: First Fl Ight Preparation
3D HELI Master Binding controller and helicopter If you purchased an RTF model, controller and model have already been bound at the factory. If it is necessary to bind the Blizz 200 3D please follow the instructions below. Before binding, please make sure there are no other helicopters close by. Two or more helicopters cannot be bound at the same time. - Page 23 3D HELI Master Throttle Throttle up Throttle down Ascend Descend Rudder Rudder left Rudder right Nose yaws left Nose yaws right Elevator Elevator up Elevator down Forwards Backwards Aileron Aileron left Aileron right Left Right...
-
Page 24: Technical Data
3D HELI Master Technical data Helicopter model: Blizz 200 3D Flight duration: 4 – 5 min. Controller AC 2460H: 5+1 -channel Charging time: 20 min. Digital Proportion RC module, 2.4 GHz Motor: Brushed motor Length: 238 mm Length of the rotor blades: 113 mm Width: 50 mm Rotor diameter:... -
Page 25: List Of Spare Parts
3D HELI Master List of spare parts Art. No.: Article AA0900-2 AirAce Blizz 200 „Main rotor hub” AA0900-3 AirAce Blizz 200 „Cross axle, Stepped ring, Main blade grips screws” AA0900-4 AirAce Blizz 200 „Rotor hub rubber washer” AA0900-6 AirAce Blizz 200 „Rotor blade ball bearing” 4x AA0900-7 AirAce Blizz 200 „Screws”... -
Page 26: Safety Advice
3D HELI Master Safety Advice The product contains LiPo batteries. Take used up batteries to a scheduled collecting point. Information about the contained LiPo battery inside the helicopter Mishandling may lead to explosion, fi re and smoke including damage of health or goods. Replace the battery by a recommended battery of the same type. -
Page 27: Service & Support
» Never carry any parts of the helicopter in the mouth, this could cause serious injury or even death. » Never use the model with weak controller batteries. Service & Support ACME the game company GmbH Boikweg 24 33129 Delbrück... -
Page 28: Contenu De La Boite
3D HELI Master Contenu de la boite Assurez-vous que le contenu de la boite est complet avant de commencer à utiliser l’hélicoptère pour la première fois*: 1x Hélicoptère Modèle Blizz 200 3D 1x Betriebsanleitung 1x Télécommande AC 2460H (mode 2) 1x Chargeur de batteries 5+1 Voies 1 Set de connectiques “push rods”:... -
Page 29: Description Du Produit
3D HELI Master Description du produit Vous allez remarquer que le Blizz 200 3D est un appareil très différent des autres micros hélicoptères. Il est équipé d’un système sans barre de bell “fl ybarless” et d’un gyroscope 3 axes de précision qui lui permettent d’optimiser la stabilité du modèle. Le tout est monté... -
Page 30: Vue Éclatée
3D HELI Master Vue éclatée 6 5 4 1 – Couvercle du moyeu rotor principal 13 – Arbre principal en carbone 25 – Châssis principal 2 – Moyeu rotor 14 – Roulements à bille avec tête boule 26 – Roulements à bille pour l’axe rotor 2 x 6 x 2.5 3 –... -
Page 31: Batterie De L'hélicoptère
3D HELI Master Batterie de l‘hélicoptère Comment charger la batterie de l’hélicoptère: Instructions 1. Connectez le cordon USB (petit connecteur) avec le port de charge du chargeur LiPo. 2. A présent, connecter le cordon USB (gros connecteur) avec une source d’alimentation 5V (PC ou adaptateur USB, non inclus). Le voyant LED du chargeur devient vert. - Page 32 » Ne pas utiliser la batterie plus que le temps recommandé, à savoir 5 minutes. Une utilisation prolongée pourrait endommager la batterie. » N’utilisez que le chargeur fourni par ACME the game company. » Ne jamais connecter un adaptateur AC/DC secteur non compatible avec le chargeur.
-
Page 33: Télécommande
3D HELI Master Télécommande Antenne Accélérateur (Interrupteur IDLE) Interrupteur pour l’autorotation (TH.HOLD) Contrôle du gain/Rear RAC/Aileron Trim accélérateur Trim RAC Trim Dérive Trim Aileron Eclairage on/off Diagramme du récepteur Gain Profondeur Aileron Moteur arrière (anti couple) Moteur principal... -
Page 34: Synchronisation De La Télécommande Et De L'hélicoptère
3D HELI Master Synchronisation de la télécommande et de l’hélicoptère Si vous avez fait l’acquisition d’un modèle RTF, la télécommande et le modèle sont déjà synchronisés. S’il s’avérait nécessaire de synchroniser à nouveau le Blizz 200 3D et la télécommande, veuillez suivre Avant de débuter la synchronisation, assurez-vous qu’aucun autre hélicoptère ne se trouve à... - Page 35 3D HELI Master Accelerateur Accélérateur Accélérateur Ascension vers le haut Descente vers le bas Anti couple Rotation du nez Rotation du nez Anti couple Anti couple du modèle à gauche du modèle à droite gauche droite Profondeur Profondeur Profondeur En avant vers le haut En arrière vers le bas...
-
Page 36: Données Techniques
3D HELI Master Données techniques Modèle d’hélicoptère: Blizz 200 3D Autonomie: 4 – 5 min. Télécommande AC 2460H: Digitale, Durée de la charge: 20 min. 5+1 voies proportionnelles en 2.4 GHz Moteur: Charbons Longueur: 238 mm Diamètre rotor: 249 mm Largeur: 50 mm Diamètre anti couple:... -
Page 37: Liste Des Pièces Détachées
3D HELI Master Liste des pièces détachées Art. No.: Article AA0900-2 AirAce Blizz 200 „Rotor principal ” AA0900-3 AirAce Blizz 200 „Moyeu traversant, bague d’arrêt” AA0900-4 AirAce Blizz 200 „Rondelle pour le rotor principal” AA0900-6 AirAce Blizz 200 „Pales pour le rotor principal, roulements” 4x AA0900-7 AirAce Blizz 200 „Set de visserie ”... -
Page 38: Conseils De Sécurité
3D HELI Master Conseils de sécurité Ce produit contient des batteries LiPo. Ramener les batteries utilisées dans un centre de valorisation des déchets. Informations sur la batterie LiPo présente dans l’hélicoptère Une mauvaise utilisation peut être à l’origine de fume, feu ou explosion pouvant nuire gravement à la santé et aux biens. Remplacer la batterie par une batterie de même caractéristique proposée par votre revendeur. -
Page 39: Service & Support
» Ne pas utiliser le modèle avec des batteries trop faibles Service & Support ACME the game company GmbH Boikweg 24 33129 Delbrück Germany Phone: +49 2944 97 383 0 E-Mail: service@acme-online.de acme-online.de Une liste des revendeurs agréés est disponible sur notre site acme-online.de/service... - Page 40 ACME the game company 3D HELI MASTER acme-online.de...
