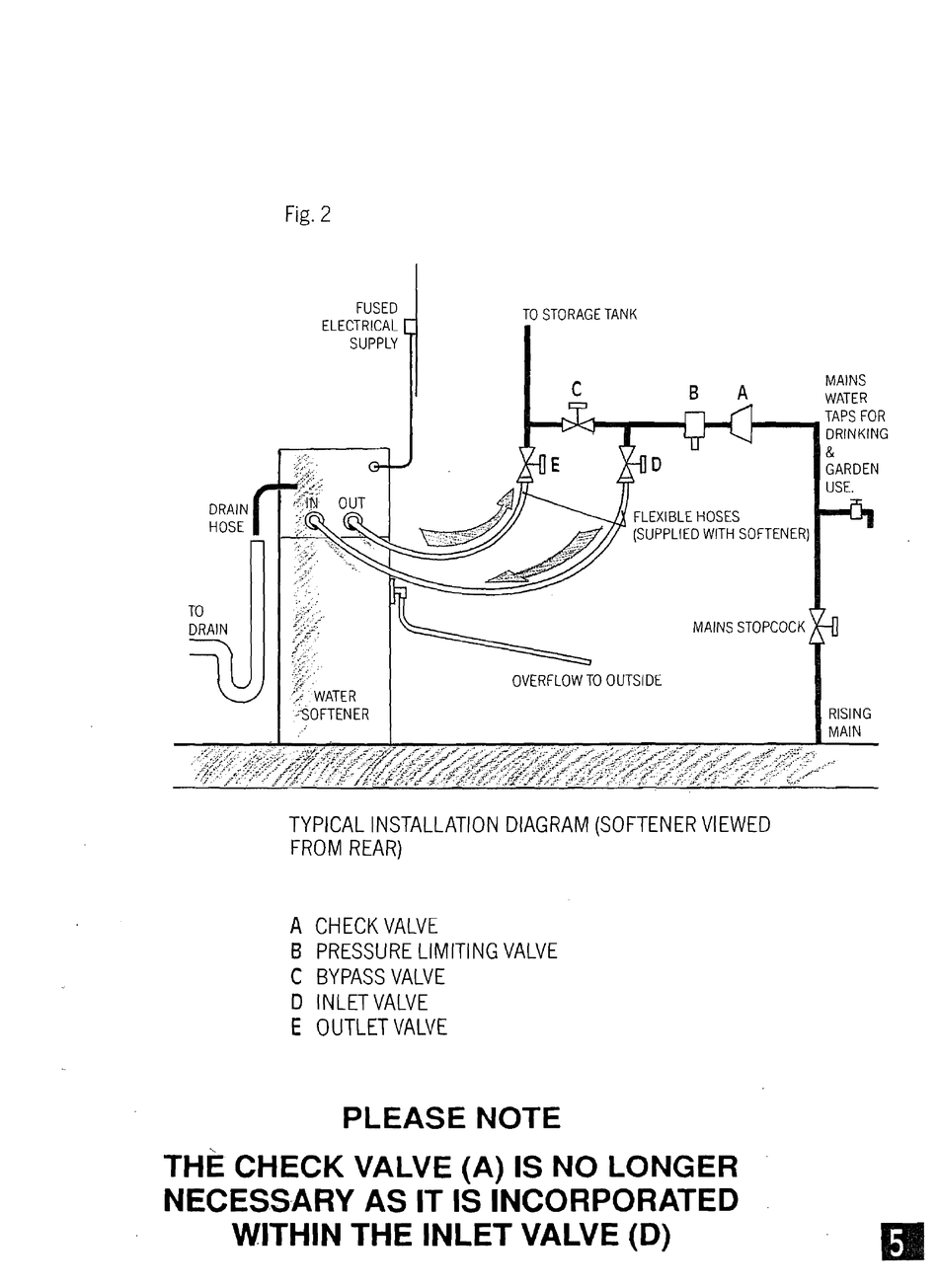

Fig. 2
FUSED
TO STORAGE TANK
ELECTRICAL
SUPPLY
MAINS
c
B
A
WATER
TAPS FOR
OVERFLOW TO OUTSIDE
MAINS STOPCOCK
RISING
MAIN
~-.
DRINKING
&
GARDEN
USE.
FLEXIBLE HOSES
(SUPPLIED WITH SOFTENER)
r:FWATER
~'SOFTENER
DRAIN
HOSE
TO
DRAIN
TYPICAL INSTALLATION DIAGRAM (SOFTENER VIEWED
FROM REAR)
A CHECK VALVE
B PRESSURE LIMITING VALVE
C
BYPASS VALVE
o
INLET VALVE
E OUTLET
VALVE
PLEASE NOTE
"
THE CHECK VALVE (A) IS NO LONGER
NECESS-ARY AS IT IS INCORPORATED
WITHIN THE INLET VALVE (0)
