A

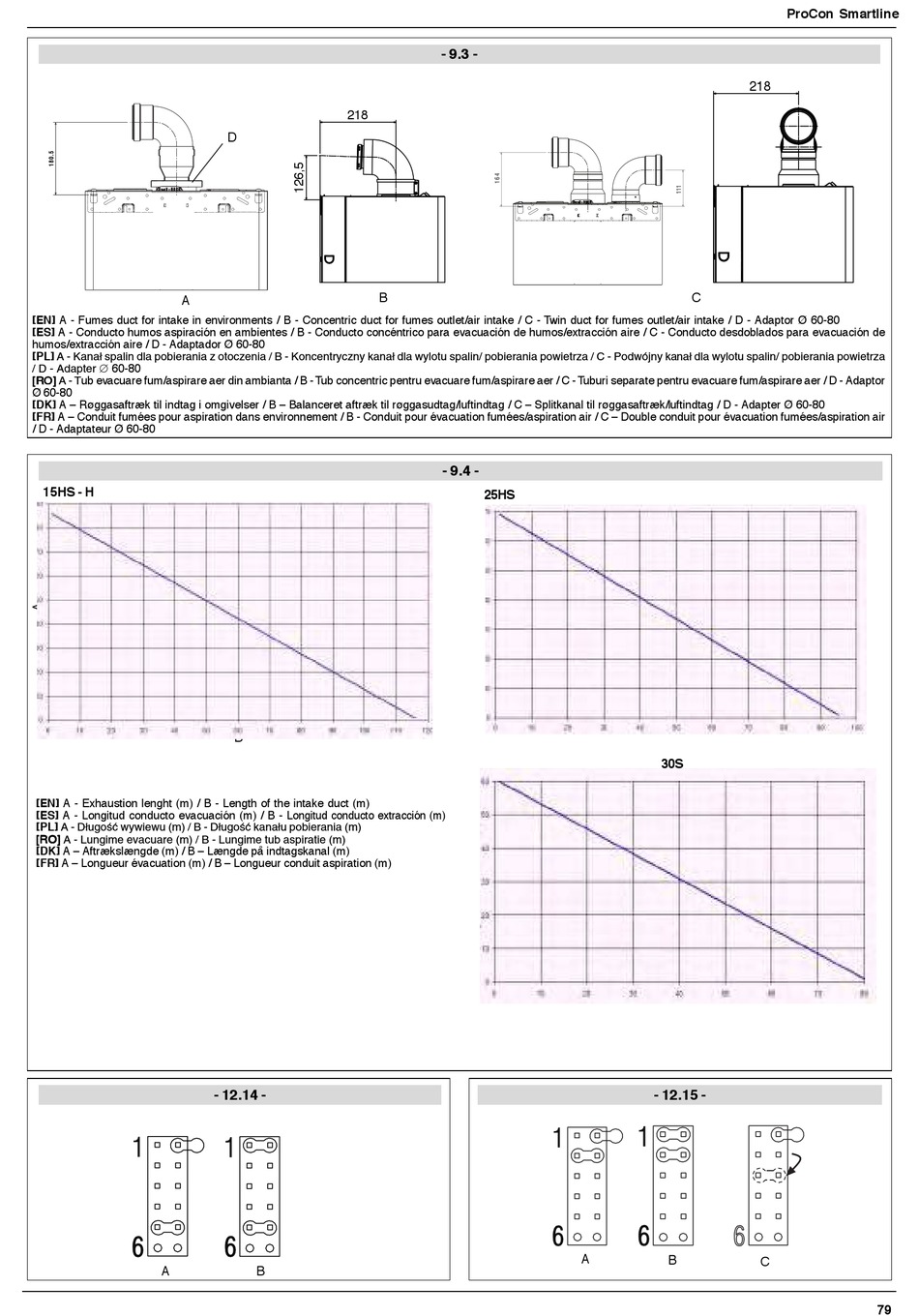

[EN] A - Fumes duct for intake in environments / B - Concentric duct for fumes outlet/air intake / C - Twin duct for fumes outlet/air intake / D - Adaptor Ø 60-80
[ES] A - Conducto humos aspiración en ambientes / B - Conducto concéntrico para evacuación de humos/extracción aire / C - Conducto desdoblados para evacuación de
humos/extracción aire / D - Adaptador Ø 60-80
[PL] A - Kanał spalin dla pobierania z otoczenia / B - Koncentryczny kanał dla wylotu spalin/ pobierania powietrza / C - Podwójny kanał dla wylotu spalin/ pobierania powietrza
/ D - Adapter ∅ 60-80
[R [RO] [R [R [R O] O] O] O] A - Tub evacuare fum/aspirare aer din ambianta / B - Tub concentric pentru evacuare fum/aspirare aer / C - Tuburi separate pentru evacuare fum/aspirare aer / D - Adaptor
Ø 60-80
[DK] A – Røggasaftræk til indtag i omgivelser / B – Balanceret aftræk til røggasudtag/luftindtag / C – Splitkanal til røggasaftræk/luftindtag / D - Adapter Ø 60-80
[FR] A – Conduit fumées pour aspiration dans environnement / B - Conduit pour évacuation fumées/aspiration air / C – Double conduit pour évacuation fumées/aspiration air
/ D - Adaptateur Ø 60-80
15HS - H
[EN] A - Exhaustion lenght (m) / B - Length of the intake duct (m)
[ES] A - Longitud conducto evacuación (m) / B - Longitud conducto extracción (m)
[PL] A - Długość wywiewu (m) / B - Długość kanału pobierania (m)
[RO] [RO] [RO] [RO] [RO] A - Lungime evacuare (m) / B - Lungime tub aspiratie (m)
[DK] A – Aftrækslængde (m) / B – Længde på indtagskanal (m)
[FR] A – Longueur évacuation (m) / B – Longueur conduit aspiration (m)
A
218
D
B
B
- 12.14 -
B
- 9.3 -
- 9.4 -
25HS
A
ProCon Smartline
218
C
30S
- 12.15 -
B
C
