Aiwa CSD-MD15 Service Manual

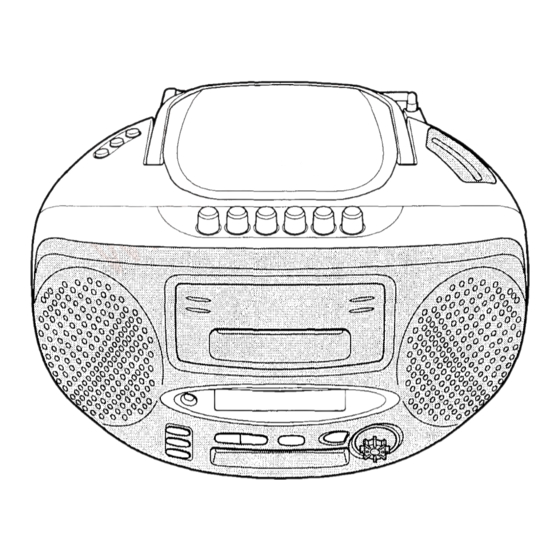

Md/cd stereo radio cassette recorder
Hide thumbs
Table of Contents

Advertisement

Quick Links

QQ
3 7 63 1515 0

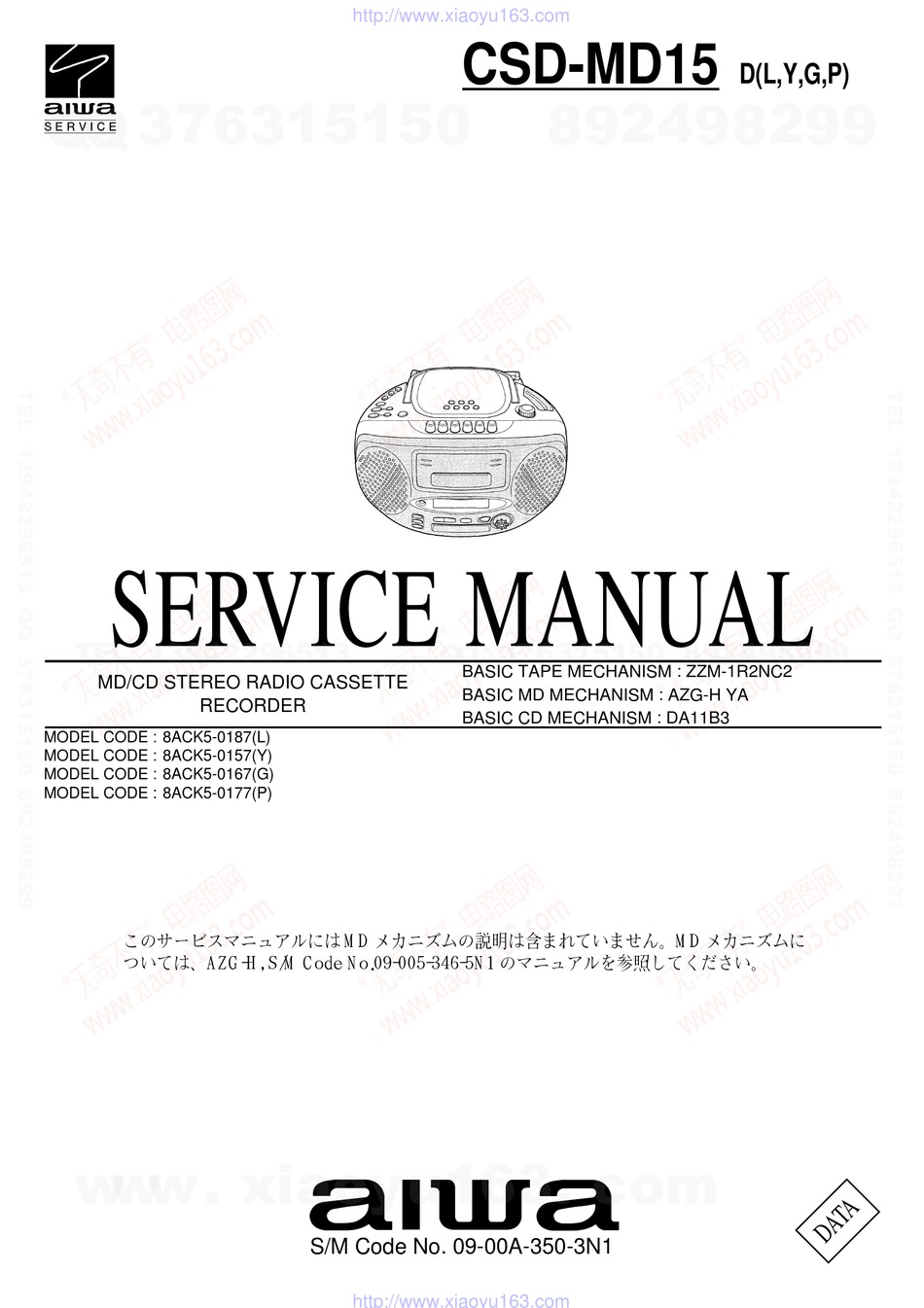

SERVICE MANUAL
TE
L 13942296513
MD/CD STEREO RADIO CASSETTE
RECORDER
MODEL CODE : 8ACK5-0187(L)
MODEL CODE : 8ACK5-0157(Y)
MODEL CODE : 8ACK5-0167(G)
MODEL CODE : 8ACK5-0177(P)
このサービスマニュアルには MD メカニズムの説明は含まれていません。MD メカニズムに
ついては、AZG-H, S/M Code No.09-005-346-5N1 のマニュアルを参照してください。
www
.
http://www.xiaoyu163.com
x
ao
u163
y
i
S/M Code No. 09-00A-350-3N1
http://www.xiaoyu163.com
CSD-MD15
2 9
8
Q Q
3
6 7
1 3
1 5
BASIC TAPE MECHANISM : ZZM-1R2NC2
BASIC MD MECHANISM : AZG-H YA
BASIC CD MECHANISM : DA11B3
co
.
D(L,Y,G,P)
9 4
2 8
0 5
8
2 9
9 4
2 8
m
9 9
9 9

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CSD-MD15 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Aiwa CSD-MD15

Summary of Contents for Aiwa CSD-MD15

  • Page 1 CSD-MD15 D(L,Y,G,P) 3 7 63 1515 0 SERVICE MANUAL L 13942296513 BASIC TAPE MECHANISM : ZZM-1R2NC2 MD/CD STEREO RADIO CASSETTE BASIC MD MECHANISM : AZG-H YA RECORDER BASIC CD MECHANISM : DA11B3 MODEL CODE : 8ACK5-0187(L) MODEL CODE : 8ACK5-0157(Y)

  • Page 2: Table Of Contents

    http://www.xiaoyu163.com TABLE OF CONTENTS 3 7 63 1515 0 SPECIFICATIONS .............................. 3 ACCESSORIES/PACKAGE LIST ........................3 安全に修理 (補修) をするために ......................... 4 光学ブロック (KMS-260B) 交換時の注意 ......................5 DISASSEMBLY INSTRUCTIONS ........................6, 7 ELECTRICAL MAIN PARTS LIST ......................... 8-11 TRANSISTOR ILLUSTRATION ........................12 WIRING-1 (MAIN/LED) .............................

  • Page 3: Specifications

    http://www.xiaoyu163.com SPECIFICATIONS 3 7 63 1515 0 • 外観及び仕様は予告なく変更する場合があります｡ • ドルビーノイズリダクションはドルビーラボラトリーズライセ ンシングコーポレーションからの実施権に基づき製造されてい ます｡ ドルビー , DOLBY 及びダブル D 記号 はドルビーラボラト リーズライセンシングコーポレーションの商標です｡ • BBE および BBE シンボルマークは BBE･サウンド･インコーポ レイテッドの商標です｡ BBE･サウンド･インコーポレイテッドにより実施権を許諾され た商品です｡ L 13942296513 ACCESSORIES/PACKAGE LIST REF. NO PART NO. KANRI DESCRIPTION u163 1 8A-CK5-908-010 -- IB,D(J)B 2 8Z-CK4-961-010 1H RC UNIT,RC-ZAT03 (VS)

  • Page 4: 安全に修理 (補修) をするために

    http://www.xiaoyu163.com 製品を安全に修理 （補修） するために 3 7 63 1515 0 修理の前に 「製品を安全に修理 （補修） するために」 をよくお読みの上、 正しく修理を行ってください。 このサービスマニュアルでは、 お客様が製品を安全に正しくお使いいただき、 お客様や他の人々への危害や財産 への損害を未然に防止するために、 修理する場合必ず下記の項目をお守りください。 !警告 警告に示された次の内容を必ずお守りください。 もし守られないと、 火災や感電、 けがなどの重度の損害を負う原因となります。 1.!安全規格部品注意文 内部には高電圧の部分がありますので通電時の取り 製品の安全性を維持する為の重要部品で、 安全上特別 扱いに際しては注意してください。 な規格で作られています。 このマークの部品を交換す 5.次の各項目は必ず修理前と同じ状態にすること。 る時は必ず指定の部品を使用してください。 1） ワイヤーの半田付け状態 （特にＡＣ1次側の空間距 2.指定部品を使用すること。 離） セットの部品は難燃性や耐電圧など安全上の特性を 2）...

  • Page 5: 光学ブロック (Kms-260B) 交換時の注意

    http://www.xiaoyu163.com 光学ブロック (KMS-260B) 交換時の注意 3 7 63 1515 0 光学系ブロック内のレーザーダイオードは、 衣服や人 体に帯電した静電荷等で電位差を生じることにより、 静電破壊することがあります。 人体アース、 作業台の アースをとり、衣服が触れぬよう注意して下さい。 1）コネクターを接続後、図に示すハンダ付け MD PICKUP Assy P.C.B. を取り除いて下さい。 1 VEE ¡ TRK – Solder Pattern side L 13942296513 光学ブロック (SF-P101NR) 交換時の注意 光学系ブロック内のレーザーダイオードは、 衣服や人 体に帯電した静電荷等で電位差を生じることにより、 静電破壊することがあります。 人体アース、 作業台の アースをとり、衣服が触れぬよう注意して下さい。...

  • Page 6: Disassembly Instructions

    http://www.xiaoyu163.com DISASSEMBLY INSTRUCTIONS 3 7 63 1515 0 1. ビスA (BVT2+3-20)×4とビスB (BVT2+3-12)×3をはずし、リアキャビを引く。 L 13942296513 2. Cコネクタ3PとDコネクタ2Pをはずし、リアキャビをはずす。 u163 http://www.xiaoyu163.com...
  • Page 7 http://www.xiaoyu163.com 3 7 63 1515 0 3. ビスE (BVT2+3-20)×1をはずす。1Pワイヤー (F)、12P FFC (G)、2Pコネクタ (H、I)、9Pコネクタ (J)、14P FFC (K) と、奥にある4P ワイヤー (L) をはずし、CDシャーシをCD基板ごとはずす。 ※ HとIは同じ2Pのため挿し間違いがないように注意する。(青と白のコネクタがHでリア側になる) 4. ビスM (BVT2+3-12)×2をはずし、両サイドのホルダーをはずす。 ビスN (BVT2+3-10)×2、ビスO (BVT2+3-12)×2をはずす。 L 13942296513 ビスP (BVT2+3-12)×4をはずし、デッキメカをホルダーごとはずす。メイン基板を、MDメカごとはずす。 u163 http://www.xiaoyu163.com...

  • Page 8: Electrical Main Parts List

    http://www.xiaoyu163.com ELECTRICAL MAIN PARTS LIST 3 7 63 1515 0 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C364 87-010-112-080 0E CAP, ELECT 100-16V C365 87-010-112-080 0E CAP, ELECT 100-16V 87-A20-955-010 1C IC,LA1828 C366 87-010-237-080 1A CAP, ELECT 1000-16V 87-070-416-010 1B IC,NJU7201 L55 C367 87-010-237-080 1A CAP, ELECT 1000-16V...
  • Page 9 http://www.xiaoyu163.com 3 7 63 1515 0 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION JW108 87-008-372-080 0E FILTER, EMI BL OIRNI C531 87-010-263-080 0E CAP, ELECT 100-10V JW117 87-008-372-080 0E FILTER, EMI BL OIRNI C532 87-012-286-080 0E CAP, U 0.01-25 L601 87-005-200-080 0E COIL,22UH C533...
  • Page 10 http://www.xiaoyu163.com 3 7 63 1515 0 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION C830 87-012-274-080 0E CHIP CAP,U 1000P-50B 87-010-248-080 0E CAP, ELECT 220-10V C834 87-010-248-080 0E CAP, ELECT 220-10V 87-010-379-080 0E CAP, ELECT 22-16V C843 87-012-286-080 0E CAP, U 0.01-25 87-010-197-080 0E CAP, CHIP 0.01 DM...
  • Page 11 http://www.xiaoyu163.com 3 7 63 1515 0 • コネクタについては、初回発注の扱いとはせず、受注後に業者へ発注し、供給致します。 CHIP RESISTOR PART CODE Chip Resistor Part Coding Figure Resistor Code Value of resistor Chip resistor Dimensions (mm) Symbol Wattage Type Tolerance Resistor Code Form 1/16W 1005 0.35 1/16W 1608 0.45 1/10W 2125 1.25 0.45...

  • Page 12: Transistor Illustration

    http://www.xiaoyu163.com TRANSISTOR ILLUSTRATION 3 7 63 1515 0 2SC2714 DTC114YKA 2SA1296 DTC114TS 2SA952 DTC144EKA 2SC1815 DTA114YS KTA1046 DTC114TKA KTA1267 DTC114YS KTC3198 DTA114YKA DTC144ES DTA114TKA 2SA1235 E C B S D G DTC323TS 2SB1443 2SK2541 L 13942296513 u163 -12- http://www.xiaoyu163.com...

  • Page 13: Wiring-1 (Main/Led)

    http://www.xiaoyu163.com WIRING-1 (MAIN/LED) 3 7 6 3 1 5 1 5 0 CD取り出し TO MD C.B (AZG-H) CN300 F101 表示切換／ ジョグモード／ 編集／ 挿入 消去 デモ センサー 頭出し／サーチ 1 3 9 4 2 2 9 6 5 1 3 MD取リ出し 決定 JW104 (ヘッドホン) 端子...

  • Page 14: Schematic Diagram-1 (Main)

    http://www.xiaoyu163.com SCHEMATIC DIAGRAM-1 (MAIN) 3 7 6 3 1 5 1 5 0 CD取り出し (ヘッドホン) 端子 1 3 9 4 2 2 9 6 5 1 3 センサー 音量／マルチジョグ 表示切換／ MD取り出し 決定 挿入 編集／デモ ジョグモード／消去 頭出し／サーチ w w w u 1 6 3 -14- http://www.xiaoyu163.com...

  • Page 15: Wiring-2 (Batt)

    http://www.xiaoyu163.com WIRING-2 (BATT) 3 7 63 1515 0 DRY BATTERY 単2×8 DC 12V L 13942296513 u163 -15- http://www.xiaoyu163.com...

  • Page 16: Lcd Display

    http://www.xiaoyu163.com LCD DISPLAY 3 7 63 1515 0 L 13942296513 u163 -16- http://www.xiaoyu163.com...

  • Page 17: Ic Block Diagram

    http://www.xiaoyu163.com IC BLOCK DIAGRAM IC, BA6898S 3 7 63 1515 0 IC, LA1828 IC, NJM14558LD OUT-R INF-R L 13942296513 IN-R IN-L INF-L OUT-L u163 -17- http://www.xiaoyu163.com...
  • Page 18 http://www.xiaoyu163.com IC, TC74HCT7007AF 3 7 63 1515 0 IC, M61500FP INA1 INA2 Mono.SW L 13942296513 INB1 INB2 INC1 INC2 MUTE IND1 IND2 INE1 INE2 Treble Treble boost boost TONEH1 TONEH2 TONEL1 TONEL2 Bass Bass boost boost OUT1 OUT2 u163 Control logic CONT -18- http://www.xiaoyu163.com...

  • Page 19: Wiring-3 (Cd)

    http://www.xiaoyu163.com WIRING-3 (CD) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 D217 -19- http://www.xiaoyu163.com...

  • Page 20: Wiring-4 (Key)

    http://www.xiaoyu163.com WIRING-4 (KEY) 3 7 63 1515 0 MD録音 定速 シンクロ／録音 CD2MD 倍速 L 13942296513 ラジオ／バンド CD再生／一時停止2; yスタンバイ／オン CD停止9 電源 MD停止9 MD再生／一時停止2; u163 -20- http://www.xiaoyu163.com...

  • Page 21: Wiring-5 (Motor)

    http://www.xiaoyu163.com WIRING-5 (MOTOR) 3 7 63 1515 0 MOTOR C.B (SLED MOTOR) (INSIDE LIMIT SW) (SPINDLE MOTOR) L 13942296513 u163 -21- http://www.xiaoyu163.com...

  • Page 22: Schematic Diagram-2 (Cd 1/2)

    http://www.xiaoyu163.com SCHEMATIC DIAGRAM-2 (CD 1/2) 3 7 6 3 1 5 1 5 0 DTA114TKA 1 3 9 4 2 2 9 6 5 1 3 DTC114 DTC114YKA DTC114YKA DTC144 DTC144 w w w u 1 6 3 SF-P101NR -22- http://www.xiaoyu163.com...

  • Page 23: Schematic Diagram-3 (Cd 2/2)

    http://www.xiaoyu163.com SCHEMATIC DIAGRAM-3 (CD 2/2) 3 7 6 3 1 5 1 5 0 MD再生／一時停止2; MD停止9 yスタンバイ／オン CD停止9 CD再生／一時停止2; ラジオ／バンド 倍速 シンクロ ／録音 CD2MD 定速 MD録音 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 -23- http://www.xiaoyu163.com...

  • Page 24: Wiring-6 (Tuner)

    http://www.xiaoyu163.com WIRING-6 (TUNER) 3 7 6 3 1 5 1 5 0 1 3 9 4 2 2 9 6 5 1 3 w w w u 1 6 3 -24- http://www.xiaoyu163.com...

  • Page 25: Schematic Diagram-4 (Tuner)

    http://www.xiaoyu163.com SCHEMATIC DIAGRAM-4 (TUNER) 3 7 6 3 1 5 1 5 0 L009 FM BALANCE ADJ. DTC114 DTC114YKA DTA114 DTC114YKA 1 3 9 4 2 2 9 6 5 1 3 DTC114 w w w u 1 6 3 -25- http://www.xiaoyu163.com...

  • Page 26: Electrical Adjustment

    http://www.xiaoyu163.com ELECTRICAL ADJUSTMENT 3 7 63 1515 0 TUNER C.B PVC001 L006 TC004 TC003 L051 TC002 TC001 L005 L004 L007 L009 R/P HEAD L008 L 13942296513 ＜チューナー部＞ 5. AM周波数帯域調整 1. FM IF調整 条件: ･ テストポイント: J300 (PHONES JACK) L008 ................10.7MHz L006 ..............
  • Page 27 http://www.xiaoyu163.com 3 7 63 1515 0 図1 図2 ＜デッキ部＞ 8. アジマス調整 条件: ･ テストポイント: J300 ･ 調整箇所: アジマス調整ねじ ･ テストテープ: TTA-300 方法: 1) デッキ蓋を開いたまま、テストテープをデッキ メカに装着する。(図1) L 13942296513 2) オシロスコープのCH1プローブ＋側にLの＋端 子を、−側にLの−端子を接続する。同じよう にCH2プローブをR端子に接続する。 3) デッキにテストテープを入れ、10kHzを再生す る。 4) この時のオシロの波形が最大で、CH1とCH2が 同相になるようにアジマス調整ねじ (図2のQ) を調整する。 5) 調整後「ねじロック」でアジマス調整ねじを固 定する。...

  • Page 28: Voltage Chart

    http://www.xiaoyu163.com VOLTAGE CHART 3 7 63 1515 0 L 13942296513 u163 -28- http://www.xiaoyu163.com...
  • Page 29 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -29- http://www.xiaoyu163.com...

  • Page 30: Test Mode

    http://www.xiaoyu163.com TEST MODE 3 7 63 1515 0 1. CDテストモード 1-1. CDテストモード を起動させる 「CD 再生／一時停止」釦を押しながらACプラグをコンセントに差し込む｡ CDテストモードが起動するとディスプレイに「CD TEST」が表示される。    1-2. CDテストモードを解除する 「電源」釦もしくは「MD 再生／一時停止」釦、「ラジオバンド」釦を押すか、コンセントをプラグから抜くことでCDテス トモードを解除することができる｡ 1-3. テストモード 機能説明 MODE 操作 ディスプレイ表示 動作 内容 スタートモード テストモード起動 CD TEST サーチモード 「CD停止」釦 SEARCH 連続フォーカスサーチ APC回路確認 PUレンズがフルスイング...
  • Page 31 ＊注意： 1) テストモ−ド起動中は、メカ的な異常を無視して動作を行います。 動作に異常を感じた場合は、直ちに電源を抜いて下さい。 2) テストモ−ド動作中は、通常再生録音は出来ません。 3) DISCの取り出しは、“ジョグモード／消去”キーにて行います。 2-2. MDテストモ−ドの確認とオーディオ系出力確認 テストモ−ド起動後、ディスプレイ表示が下図のようになり、テストモ−ドが使用出来るようになります。 オーディオ系出力確認 MDメカの出力 (D/A OUT) より、1kHz、-17dB (140mV) の信号が出力する L 13942296513 CSD-MD15のスピーカー出力はテストモード起動前の音量で決定しています。 2-3. MDテストモ−ドの解除方法 “ジョグモード／消去”キーを押し、DISCを取り出す。 ACプラグを抜く。 ※ 上記以外の方法で、MDテストモ−ドを解除すると、再度POWER ONした時に、正常に動作しなくなる場合があります。 この場合は、ACプラグを抜いて下さい。 2-4. サ−ボ待機モ−ドへの切り替え方法 テストモ−ド起動後、MD“停止”キーを押すことでサ−ボ待機モ−ドに変わります。 (ディスプレイ表示「ALL SV OF 」) このモ−ドから各モ−ドに切り替えを行います。 また、各動作からMD“停止”ボタンを押すと「ALL SV OF」に戻ります。...
  • Page 32 http://www.xiaoyu163.com 3 7 63 1515 0 2-6. レ−ザ−パワ−の確認 1) 「ALL SV OF」からCD“停止”キーを押す毎にレ−ザ−パワ−の切り替えが行えます。 ディスプレイの表示は、以下のように切り替わります。 「ALL SV OF 」： レーザーオフ 「LSR READ」： レーザーリードパワー (約0.68mW) 「LSR 1/2」： レーザー1/2リードパワー (約0.34mW) 「LSR WRITE」： レーザーライトパワー (約6.8mW) 2) 確認後、MD“停止”キーを押して「ALL SV OF」にします。 2-7. ローディングメカの動作確認と検出スイッチの確認 2-7-1. ローディングメカの動作確認 「ALL SV OF」からMO DISCを挿入し、“倍速”キー及び、“ジョグモード／消去”キーを押す度に、OWHをUP/DOWNさ せる事ができます。また、ディスプレイ表示で動作確認も行えます。...
  • Page 33 http://www.xiaoyu163.com 3 7 63 1515 0 2-8. サ−ボ動作の確認 2-8-1. フォーカスサーチ／スピンドルキックの確認１ (Sカーブの確認) 「ALL SV OF」からCD“再生／一時停止”キーを押すとフォーカスサーチ動作とスピンドルキックを同時に行います。 その時、ディスプレイ表示は「FCS CHCK」。 DISCの有無に関わらずこの動作を繰り返しますので、DISCを挿入した状態ではSカーブの確認が出来ます。 確認後、MD“停止”キーを押し「ALL SV OF」にします。 2-8-2. フォ−カスサ−チ／スピンドルキックの確認2 DISCを入れない状態で「ALL SV OF」からMD“再生／一時停止”キーを押すと、サ−チとスピンドルキックを同時に 行います。その時、ディスプレイは「FCS SRCH」と表示します。 確認後、MD“停止”キーを押し「ALL SV OF」にします。 を入れます。 2-8-3. フォーカスサーボとスレッドエラー (EFバランス) の確認 DISCを入れます。 ラジオ“バンド”キーを押し、DISCによりディスクモ−ドを下記のように合わせます。 ・MO DISC：ディスプレイ表示「SLCT GRV」 ・PIT DISC：ディスプレイ表示「SLCT PIT」...
  • Page 34 http://www.xiaoyu163.com 3 7 63 1515 0 2-9. アドレス、エラーレート確認 1) 「ALL SV ON」の状態から“音量／マルチジョグ”を回すとアドレス、エラーレートの確認が行えます。 アドレス エラーレート フォーカスバイアス アドレス表示：オールサーボオンで読み込んでいるアドレスを表示 エラーレート表示：左4桁がエラーレート表示 (0030以下で正常) フォーカスバイアス：「FB=00」に固定。 2) 録再エラーレート確認 (調整参照) の記録アドレスを切り替えることができます。 ディスプレイ表示「ALL SV OF」で“表示切換”キーを押す毎に600Cと30Cに切り替わります。(ディスプレイ表示はあ りません) DISC内周部のチェックは30Cで、外周部は600Cで確認することができます。 2-10.U-TOC (ユーザーTOC) の消去方法 「U-TOC ERROR」などのディスプレイ表示が出たDISCを「BLANK DISC」にします。 1) MO DISCを挿入する。 2) “頭出し／サーチ”キーでピックアップをDISCの中間位置に移動する。 3) ラジオ“バンド”キーを押し、ディスプレイ表示「SLCT GRV」にする。 4) “MD録音”キーを押し、ディスプレイ表示「REC ANA」にする。...
  • Page 35 http://www.xiaoyu163.com 3 7 63 1515 0 3. MD電気調整 (ADJUSTMENT) MDブロックのすべての調整と確認は、テストモードの状態で行います。 ディスプレイに「NO Adjust」と表示されている場合は、すべての調整を行って下さい。 測定器と治工具 温度計 (摂氏表示)、レーザーパワーメーター (10mWまで測定可能なもの) テストDISC： TGYS-1 (又はソフトディスク)、MDW-74 (又は同等品) 調整を行う前に 調整には傷や汚れが無いDISCを使用して下さい。 (DISCに傷や汚れがある場合、調整できない場合があります。) 調整はMDメカニズムを裏返したり、傾けた状態で行わないで下さい。 調整手順 調整手順全体のフローチャートを以下に示します。 調整手順は、1から7のフローチャートにしたがって下さい。 L 13942296513 u163 -35- http://www.xiaoyu163.com...
  • Page 36 http://www.xiaoyu163.com 3 7 63 1515 0 調整手順フローチャート L 13942296513 u163 -36- http://www.xiaoyu163.com...
  • Page 37 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -37- http://www.xiaoyu163.com...
  • Page 38 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -38- http://www.xiaoyu163.com...
  • Page 39 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -39- http://www.xiaoyu163.com...
  • Page 40 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -40- http://www.xiaoyu163.com...
  • Page 41 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -41- http://www.xiaoyu163.com...
  • Page 42 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -42- http://www.xiaoyu163.com...
  • Page 43 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 -43- http://www.xiaoyu163.com...
  • Page 44 http://www.xiaoyu163.com 3 7 63 1515 0 4. LCDテストモード 4-1. LCDテストモードを起動させる 「表示切換／挿入」釦を押しながらACプラグをコンセントに差し込む｡   4-2. LCDテストモード機能説明 LCDテストモードが起動するとディスプレイが全灯と消灯を繰り返す｡この時、不灯の部分がないか確認する｡ L 13942296513 u163 -44- http://www.xiaoyu163.com...

  • Page 45: Ic Description

    http://www.xiaoyu163.com IC DESCRIPTION IC, CXD2589Q 3 7 63 1515 0 端子番号 端子名称 機 能 説 明 1、20、45、60 ─ GND。 LMUT Lch・“0”検出フラグ。(未接続) RMUT Rch・“0”検出フラグ。(未接続) SQCK SQSOリード・アウト用クロック入力。 SQSO SubQ 80bitのシリアル出力。 SENS SENS出力 CPUへ出力。 DATA CPUよりシリアルデータ入力。 XLAT CPUよりラッチ入力 立ち下がりでシリアルデータをラッチ。 CLOK CPUよりシリアルデータ転送クロック入力。 SEIN SSPよりセンス入力。 CNIN トラックジャンプ数カウント信号入力。 DATO SSPへシリアルデータ出力。 XLTO SSPへシリアルデータラッチ出力 立ち下がりでラッチ。...
  • Page 46 http://www.xiaoyu163.com 3 7 63 1515 0 端子番号 端子名称 機 能 説 明 D/Aインタフェース ビットクロック出力。 BCKI D/Aインタフェース ビットクロック入力。 XUGF XUGF出力、コマンドによる切り換えでMNT1、RFCK出力。(未接続) XPCK XPLCK出力、コマンドによる切り換えでMNT0出力。(未接続) GFS出力、コマンドによる切り換えでMNT3、XRAOF出力。 C2PO C2PO出力、コマンドによる切り換えでGTOP出力。(未接続) XTSL X'tal選択入力端子 X'talが16.9344MHzの時“L” 33.8688MHzの時“H”。 4.2336MHz出力 CAV-Wモード時はVCKIの1/4分周が出力。(未接続) DOUT Digital Out出力端子。 EMPH 再生Discがエンファシス有りの時“H”出力 無しの時“L”出力。 EMPHI ディエンファシスONの時“H”入力 OFFの時“L”入力。 WFCK WFCK出力。(未接続) SCOR サブコードシンクS0かS1どちらか検出された時“H”出力。(未接続) SESO SubP∼Wのシリアル出力。(未接続) EXCK SBSOリード・アウト用クロック入力。 SYSM ミュート入力端子“H”の時アクティブ。 AVS11 ─...
  • Page 47 http://www.xiaoyu163.com IC, CXA1992AR 3 7 63 1515 0 端子番号 端子名称 機 能 説 明 フォーカス･エラーアンプの出力端子です｡ 内部でバイアス調整用のウィンドウコンパレータ入力に接続されています。 フォーカス･エラーの入力端子です｡ FDFCT ディフェクト時の時定数用コンデンサ接続端子です｡ フォーカス･サーボの高域ゲインを落とす場合、この端子をコンデンサで接地します｡ フォーカス･サーボの低域持ち上げ用時定数外付け端子です｡ FE_O フォーカス･ドライブ出力です｡ FE_M フォーカス･アンプの反転入力端子です｡ SRCH フォーカス･サーチ波形を作るための時定数外付け端子です。 トラッキング高域ゲイン切り換え用時定数外付け端子です｡ トラッキング高域ゲイン切り換え用時定数外付け端子です｡ FSET フォーカス･トラッキングの位相補償のピーク設定用端子です｡ TA_M トラッキング･アンプの反転入力端子です｡ TA_O トラッキングドライブ出力｡ SL_P スレッド･アンプの非反転入力端子です｡ SL_M スレッド･アンプの反転入力端子です｡ SL_O スレッドドライブ出力｡ フォーカスサーチ､トラックジャンプ､スレッドキックの高さを決める電流を設定しま ISET す｡...

  • Page 48: Www Ao Co

    http://www.xiaoyu163.com 3 7 63 1515 0 端子番号 端子名称 機 能 説 明 RF I-Vアンプの反転入力端子です｡光学ピックアップのA+C､B+D端子に接続して電流入 38、39 PD1、PD2 力で受けます｡ フォーカス･エラーアンプのバイアス調整用端子です｡自動調整する場合、OPEN。(未接 続) F､EのI-Vアンプの反転入力端子です｡光学ピックアップのF､Eに接続して電流入力で受 41、42 F、E けます｡ ─ I-VアンプEのゲイン調整用端子です｡(未接続) ─ GND接続端子｡ トラッキング･エラーアンプの出力端子です｡E-F信号が出力されます｡ LPFI BAL調整用コンパレータ入力端子です｡ トラッキング･エラーの入力端子です｡ ATSC ATSC検出用ウインドウコンパレータ入力端子です｡ トラッキング･ゼロクロスコンパレータの入力端子です｡ TDFCT ディフェクト時の時定数用コンデンサ接続端子｡ (VCC＋VEE) /2 の直流電圧出力端子です｡ フォーカス・ゼロクロスコンパレータの入力端子です。 L 13942296513 u163 -48- http://www.xiaoyu163.com...
  • Page 49 http://www.xiaoyu163.com IC, LC877226A-5S83 3 7 63 1515 0 端子番号 端子名称 機 能 説 明 O-ARDY MDマイコン通信用 レディ信号出力。 O-SREQ MDマイコン通信用 システムマイコンの出力要求。 O-SIN MDマイコン通信用 シリアルデータ出力。 I-SOUT MDマイコン通信用 シリアルデータ入力。 I-ACLK MDマイコン通信用 シリアルクロック入力。 I-MREQ MDマイコン通信用 システムマイコンの出力要求。 O-CDCONT CD電源コントロール。 O-TUCONT チューナー電源コントロール。 O-PCONT メイン電源コントロール。 CLKSFT クロックシフトコントロール。 _________________ I-RESET リセット端子。 サブクロック発振子用入力端子。(32.768kHz) サブクロック発振子用出力端子。(32.768kHz) VSS1 ― 電源の−端子。 セラミック発振子用入力端子。(5.76MHz) セラミック発振子用出力端子。(5.76MHz) VDD1 ―...
  • Page 50 http://www.xiaoyu163.com 3 7 63 1515 0 端子番号 端子名称 機 能 説 明 56∼79 S24∼S47 No.16∼No.39。 I-DOOR CDドア検出。 I-STIND/I-SENS FMステレオ受信検出／CD SENS入力。 I-SQSO CD SubQデータ入力。 83∼86 COM0∼COM3 No.40 (COM1)∼No.43 (COM4)。 I-CTREC CT DECK REC検出。 O-BEAT ビート切替。 VSS3 ― 電源の−端子。 VDD3 ― 電源の＋端子。 O-XLAT CDラッチ出力。 O-CLOK CDシリアルクロック出力。...

  • Page 51: Mechanical Exploded View 1/1

    http://www.xiaoyu163.com MECHANICAL EXPLODED VIEW 1/1 3 7 6 3 1 5 1 5 0 ZZM-1 CHAS,TU DA11B3 1 3 9 4 2 2 9 6 5 1 3 PWB LED CUSHION HT-SINK MAIN CD A HT-SINK AMP PWB MAIN w w w u 1 6 3 AZG-H -51-...

  • Page 52: Mechanical Parts List 1/1

    11 8A-CK5-210-010 0E HLDR,SPKR B 44 8A-CK5-215-010 0E COVER,LED 12 8A-CK5-228-010 -- HLDR,SPKR D 45 8Z-CK5-213-010 0E SPR-C,BATT B 13 87-B00-002-010 0E BADGE,AIWA 30 ABS SIL 46 8Z-CK5-212-010 0E SPR-C,BATT A 14 8A-CK5-055-010 1A WINDOW,CASS (G)<G> 47 8Z-CK5-031-010 0E COVER, BATT 14 8A-CK5-016-010 1A WINDOW,CASS (L)<L>...
  • Page 53 http://www.xiaoyu163.com 3 7 63 1515 0 COLOR NAME TABLE Basic color symbol Color Basic color symbol Color Basic color symbol Color Black Cream Orange Green Gray Blue Transparent Blue Gold Pink Silver Titan Silver Brown Violet White Transparent White Yellow Transparent Yellow Metallic Blue Light Blue...

  • Page 54: Tape Mechanism Exploded View 1/1

    http://www.xiaoyu163.com TAPE MECHANISM EXPLODED VIEW 1/1 3 7 63 1515 0 TERMINAL,LB1 L 13942296513 u163 -54- http://www.xiaoyu163.com...

  • Page 55: Tape Mechanism Parts List 1/1

    http://www.xiaoyu163.com TAPE MECHANISM PARTS LIST 1/1 3 7 63 1515 0 REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION 1 8Z-ZM1-254-310 0E SPR-C,REEL R 31 87-A91-819-010 0E HEAD,EH 2NSS-2200 2 8Z-ZM1-225-110 0E GEAR,REEL R 32 8Z-ZM1-215-010 0E LEVER,REC LOCK 3 8Z-ZM1-253-210 0E SPR-C,AUTO SENSOR 33 87-A91-492-010 0E SW,LEAF MSW18560 4 8Z-ZM1-217-110 0E LEVER,AUTO SENSOR...

  • Page 56: Cd Mechanism Exploded View 1/1

    http://www.xiaoyu163.com CD MECHANISM EXPLODED VIEW 1/1 3 7 63 1515 0 L 13942296513 MOTOR C.B PIN 3 CD MECHANISM PARTS LIST 1/1 REF. NO PART NO. KANRI DESCRIPTION 1 M8-AZK-M90-070 2B DA11B3 2 S2-121-A28-400 1A COVER GEAR 3 S2-511-A21-000 0E GEAR MIDDLE 4 S2-511-A21-100 1A GEAR,DRIVE A S1-PN2-03R-OSE 0E SCR PAN PCS 2-3 u163...
  • Page 57 http://www.xiaoyu163.com 3 7 63 1515 0 L 13942296513 u163 2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111 737004 Printed in Japan http://www.xiaoyu163.com...
