POLSKI - Instrukcja obsługi dla ekranów frame

Typ zainstalowanego w produkcie silnika opisany jest na etykiecie posiadającej oznakowanie CE, a znajdującej się na każdym produkcie. W trakcie otwierania opakowania należy skontrolować etykietę i

ustalić rodzaj silnika, aby wykonać poprawną instalację i prawidłowe okablowanie. W przypadku, kiedy moc silnika nie odpowiada mocy linii elektrycznej w miejscu instalacji urządzenia, prosimy o

skontaktowanie się z elektrykiem i wyposażenie we właściwy transformator prądu i częstotliwości.

Okablowanie elektryczne musi respektować obowiązujące normy CEI. Norma CEI EN 60335-1 przewiduje w sieci zasilania

urządzenie rozłączające wielobiegunowe, o szerokości otwarcia styków co najmniej 3 mm. Do sterowania ekranu używać

jedynie przełącznik dostarczony z ekranem, lub inny odpowiednik, zgodnie ze wskazówkami schematu połączeń na Rys. 4

(jeśli silnik zamontowany jest po lewej stronie należy odwrócić kolory przewodów w następujący sposób: w dół = brązowy, w

górę = czarny). Przełącznik powinien zostać zamontowany w widocznym miejscu, na wysokości pomiędzy 1.5 a 1.8 m od

podłogi. Podłącznie przewodów do przełącznika znajdującego się na wyposażeniu wykonać należy usuwając przednie

klawisze, uzyskując w ten sposób dostęp do przycisków zał./wył.

Właściwe wykonanie połączeń elektrycznych, zgodnie ze sztuką i w zachowaniu obowiązujących norm prawnych, jest istotne

dla zabezpieczenia przed wypadkami oraz właściwego i niezmiennego działania ekranu. Przed wykonaniem jakichkolwiek

czynności w instalacji elektrycznej, upewnić się, że napięcie zostało odłączone. Silnik ekranów wyposażonych w kasetę

umieszczony jest po prawej stronie ekranu patrząc od jego frontu (na zamówienie możliwe jest umieszczenie silnika po

stronie lewej).

Somfy 230V 50Hz

MOTOR

EU or UK or US

WTYCZKA

Napięcie:: 230V AC

Częstotliwość: ~Hz50

Moc: 120W

Dane techniczne

Moment obrotowy: 10Nm

silnika

Prędkość: 17RpM

Ekrany do 110"

Maksymalna liczba cykli: 2

Temperatura pracy:

od –20 do +55 °C

Voltaggio: 230V AC

Częstotliwość: ~Hz50

Dane techniczne

Moc: 160W

silnika

Moment obrotowy: 20Nm

Ekrany powyżej

Prędkość: 17RpM

110"

Maksymalna liczba cykli: 2

Temperatura pracy:

od –20 do +55 °C

UWAGA PRZECZYTAĆ PRZED WYKONANIEM REGULACJI

Regulacje wskazane powinny być wykonywane jedynie przez upoważniony i specjalistyczny personel. Postępowanie niezgodne z opisanymi procedurami spowodować może

uszkodzenie produktu, nie uznawane w ramach gwarancji. Regulacja wykonywana jest za pomocą sześciokątnego klucza 4mm (dostarczonego w opakowaniu).

OSTRZEŻENIE

Ogranicznik krańcowy wyregulowany jest w taki sposób, aby materiał projekcyjny pozostawał zawinięty na rolce co najmniej na 1,5 obrotu, dla uniknięcia jego oderwania.

Szczególnej uwagi wymaga regulacja ogranicznika wykonywana w celu rozwijania materiału projekcyjnego poza wymiar ustawiony fabrycznie. Niewłaściwa regulacja

ograniczników może spowodować:

-Oderwanie materiału projekcyjnego od rolki

-Zwijanie materiału projekcyjnego w odwrotnym kierunku uszkadzające gładkość powierzchni projekcyjnej i mechanizm zwijania.

-Zniszczenie zgrzewu przy czarnej ramce, w dole (ekrany z ramką).

-Przeciążenie silnika z możliwym uszkodzeniem oraz uruchomienie oporu termicznego znajdującego się w silniku.

-Nadmierne zawinięcie systemu tarowania ograniczników krańcowych i w konsekwencji zniszczenie części mechanicznej.

GWARANCJA

Przypomina się operatorom, że w przypadku naruszenia plomb zabezpieczających i uszkodzeń spowodowanych błędną regulacją, wszelkie naprawy wykonywane będą poza

gwarancją.

Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE

Please verify that you are working with the latest revision of this document before specifying your screen.

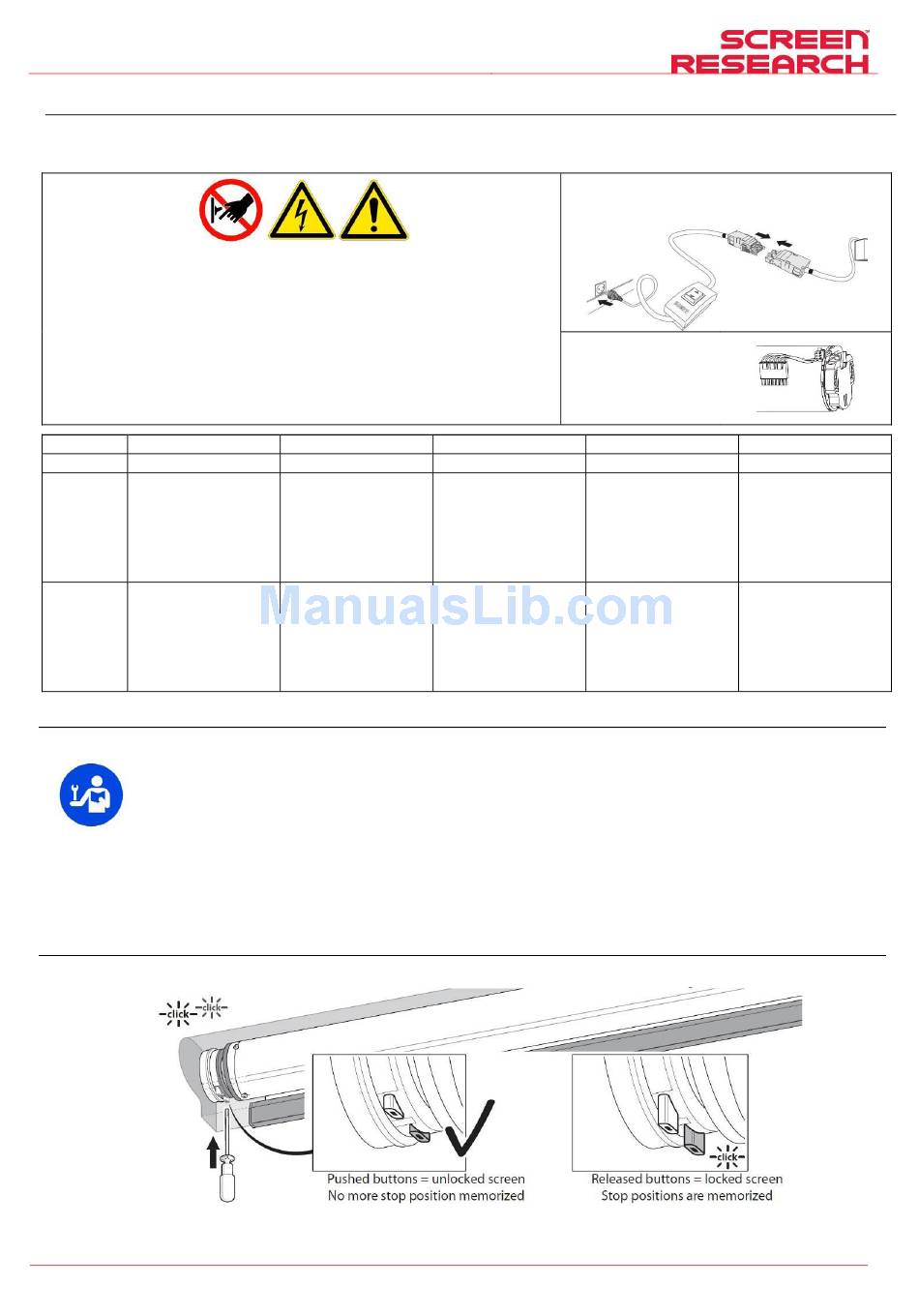

09 CHARAKTERYSTYKA SILNIKA – DANE TECHNICZNE – POŁĄCZENIE ELEKTRYCZNE

POŁĄCZENIE ELEKTRYCZNE:

UWAGA:

Somfy 120V 60Hz

Napięcie:: 120V AC

Częstotliwość: ~Hz60

Moc: 80W

Moment obrotowy: 10Nm

Prędkość: 14RpM
