ESPAÑOL - Manual de uso de la pantalla Frame
El tipo de motor instalado en el producto se identifica en la etiqueta en la que aparece el logo CE y que se aplica en todos los productos; al abrir el embalaje se recomienda controlar esta etiqueta e
identificar el modelo correcto de motor para efectuar una instalación y un cableado correctos. Si la potencia del motor no corresponde a la potencia de la línea eléctrica del lugar de instalación, tendrá que
ponerse en contacto con un técnico electricista y utilizar un adecuado transformador de corriente y Hz.
el cableado eléctrico tiene que respetar las normas CEI en vigor. La norma CEI EN 60335-1 prevé que la red de
alimentación cuente con un dispositivo de desconexión omnipolar con una distancia de apertura de los contactos de por lo
menos 3 mm. Para accionar la pantalla utilice sólo el interruptor que se entrega de serie, o un modelo equivalente. El
interruptor tiene que estar instalado a la vista del producto y a una altura comprendida entre 1,5 y 1,8 m de altura del
La ejecución correcta de las conexiones eléctricas, con todas las de la ley y respetando las normas vigentes, es importante
para prevenir accidentes y para un funcionamiento apropiado y duradero de la pantalla. Antes de efectuar una operación
sobre las partes eléctricas, controle que no haya tensión
Somfy 230V 50Hz
MOTOR
EU or UK or US
PLUG
Voltaje ia: ~Hz50
Potencia: 120W
Características
Par: 10Nm
del motor
Velocidad: 17RpM
pantallas
N° máximo de ciclos: 2
≤110"
T° de funcionamiento: entre:
da –20 a +55 ° C
Voltaje: 230V AC
Frecuencia: ~Hz50
Características Potencia: 160W
del motor Par: 20Nm
pantallas Velocidad: 17RpM
≥111 N° máximo de ciclos: 2
T° de funcionamiento: entre:
da –20 a +55 ° C
ATENCIÓN LEA DETENIDAMENTE ANTES DE HACER LAS REGULACIONES
las regulaciones indicadas deberán ser hechas sólo por personal autorizado y experto, la ejecución incorrecta de los procedimientos descritos puede causar daños al producto
que no serán reconocidos por la garantía. La regulación se hace con una llave hexagonal de 4mm (entregada de serie).
ADVERTENCIAS
El final de carrera está regulado en modo de permitir que la tela de proyección quede enrollada al menos 1,5 vueltas alrededor del tubo para que no se desprenda. Ponga
mucha atención en el caso en que la regulación de los finales de carrera debiera permitir desenrollar la tela de proyección más allá de la configuración de fábrica. Una
regulación incorrecta de los finales de carrera podría causar:
-El desprendimiento de la tela de proyección del tubo
-El enrollamiento en sentido contrario de la tela de proyección, perjudicando la planeidad de la superficie de proyección y de los mecanismos de enrollamiento.
-La rotura de la soldadura del borde negro inferior (pantallas con bordes).
-Un esfuerzo excesivo en el motor con posible avería y activación de la resistencia térmica montada en el mismo.
-Un enrollamiento excesivo del sistema de regulación del final de carrera con consiguiente rotura de la parte mecánica.
GARANTÍA
Se recuerda a los operadores que en caso de alteración de los precintos y daños derivados de una regulación incorrecta, las reparaciones no estarán cubiertas por la garantía.
Made by Adeo Screen sp. Z o.o. (Polska) Specifications are subject to change without notice. E&OE
Please verify that you are working with the latest revision of this document before specifying your screen.
Doc: MS2-IS Installation Manual rev3 | 03.02.2015 Download at: www.screenresearch.com 2015 AdeoSreen All Rights Reserved.

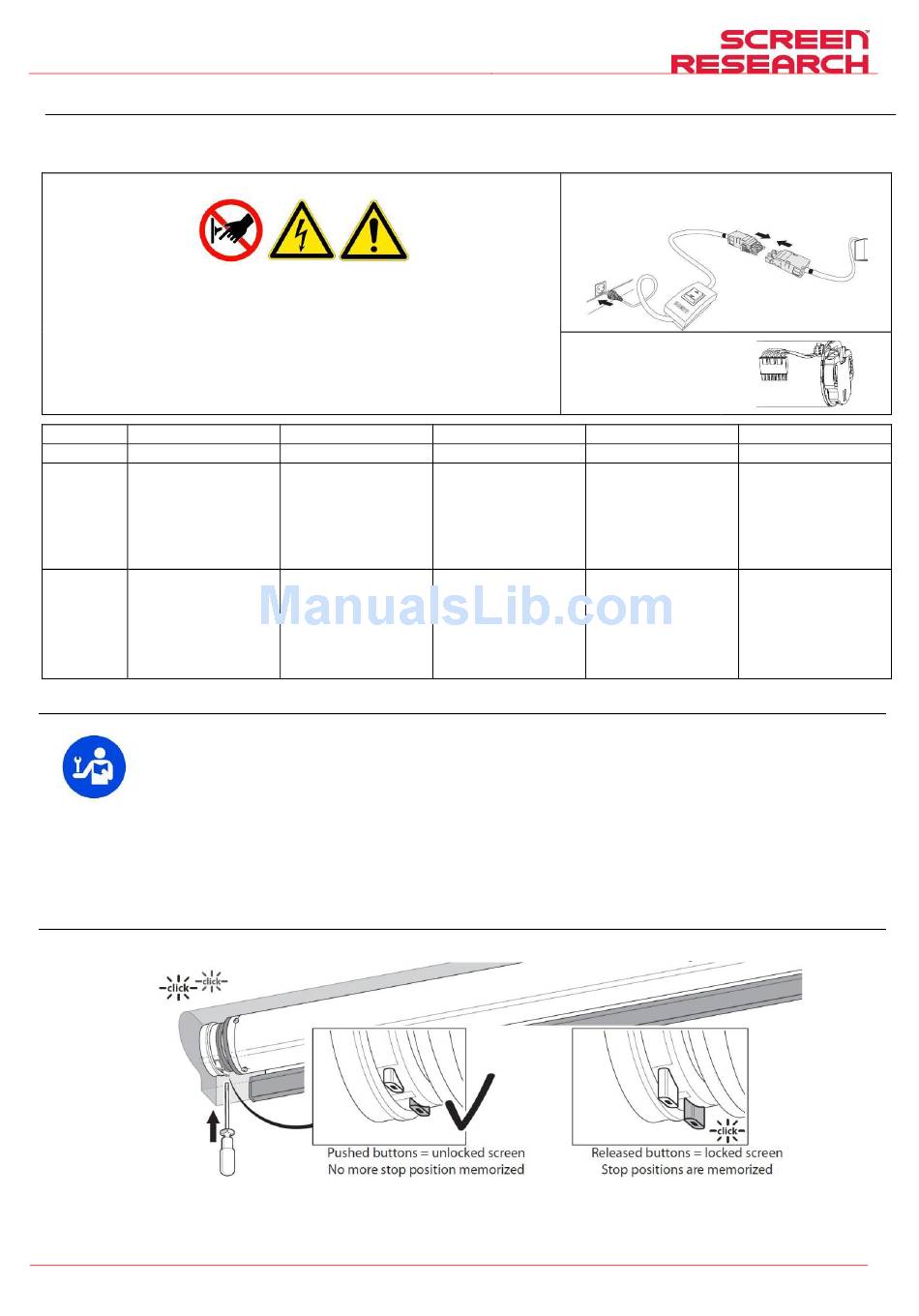

09 IDENTIFICACIÓN DEL TIPO DE MOTOR – CARACTERÍSTICAS – CONEXIÓN ELÉCTRICA
CONEXIÓN ELÉCTRICA:
suelo.
ATENCIÓN:
Somfy 120V 60Hz
US
Voltaje: 120V AC
Frecuencia: ~Hz60
Potencia: 80W
Par: 10Nm
Velocidad: 14RpM
N° máximo de ciclos: 2
T° de funcionamiento: entre:
da –20 a +55 ° C
Voltaje: 120V AC
Frecuencia: ~Hz60
Potencia: 180W
Par: 25Nm
Velocidad: 17RpM
N° máximo de ciclos: 2
T° de funcionamiento: entre:
da –20 a +55 ° C
10 REGULACION DE LOS FINALES DE CARRERA
REGULACION DE LOS FINALES DE CARRERA SOMFY
-
Apretó los botones blanco y amarillo para desbloquear las posiciones de parada final.
Las pantallas con motorización SOMFY disponen de cables equipados con
conmutador para el movimiento de las telas y de Plug para la conexión a la red
eléctrica. Las pantallas y los cables incluyen conectores rápidos para poderlos
Las pantallas con motorización
LUTRON disponen de conectores
rápidos para la conexión con
transformadores o sistemas de
gestión LUTRON
Somfy 100V 50/60Hz
UK
Voltaje: 100V AC
Frecuencia: ~Hz50-60 Frecuencia: ~Hz50-60
Potencia: 80W
Par: 10Nm
Velocidad: 12/14RpM Velocidad: 25mm/1sec
N° máximo de ciclos: 2 N° máximo de ciclos: 2
T° de funcionamiento: entre: T° de funcionamiento: entre:
da –20 a +55 ° C
Voltaje: 100V AC
Frecuencia: ~Hz50-60
Potencia: 160W
Par: 20Nm
Velocidad: 17/20RpM
N° máximo de ciclos: 2
T° de funcionamiento: entre:
da –20 a +55 ° C
conectar entre ellos
Lutron QED Lutron QS
EU or UK or US EU or UK or US
Voltaje: 24V AC Voltaje: 24V AC
Frecuencia: ~Hz50-60
Potencia: 27-37W Potencia: 24-37W
Par: 2.82 6.78Nm Par: 2.82 6.78Nm
Velocidad: 25mm/1sec
N° máximo de ciclos: 2
T° de funcionamiento: entre:
da –20 a +55 ° C da –20 a +55 ° C
ND
