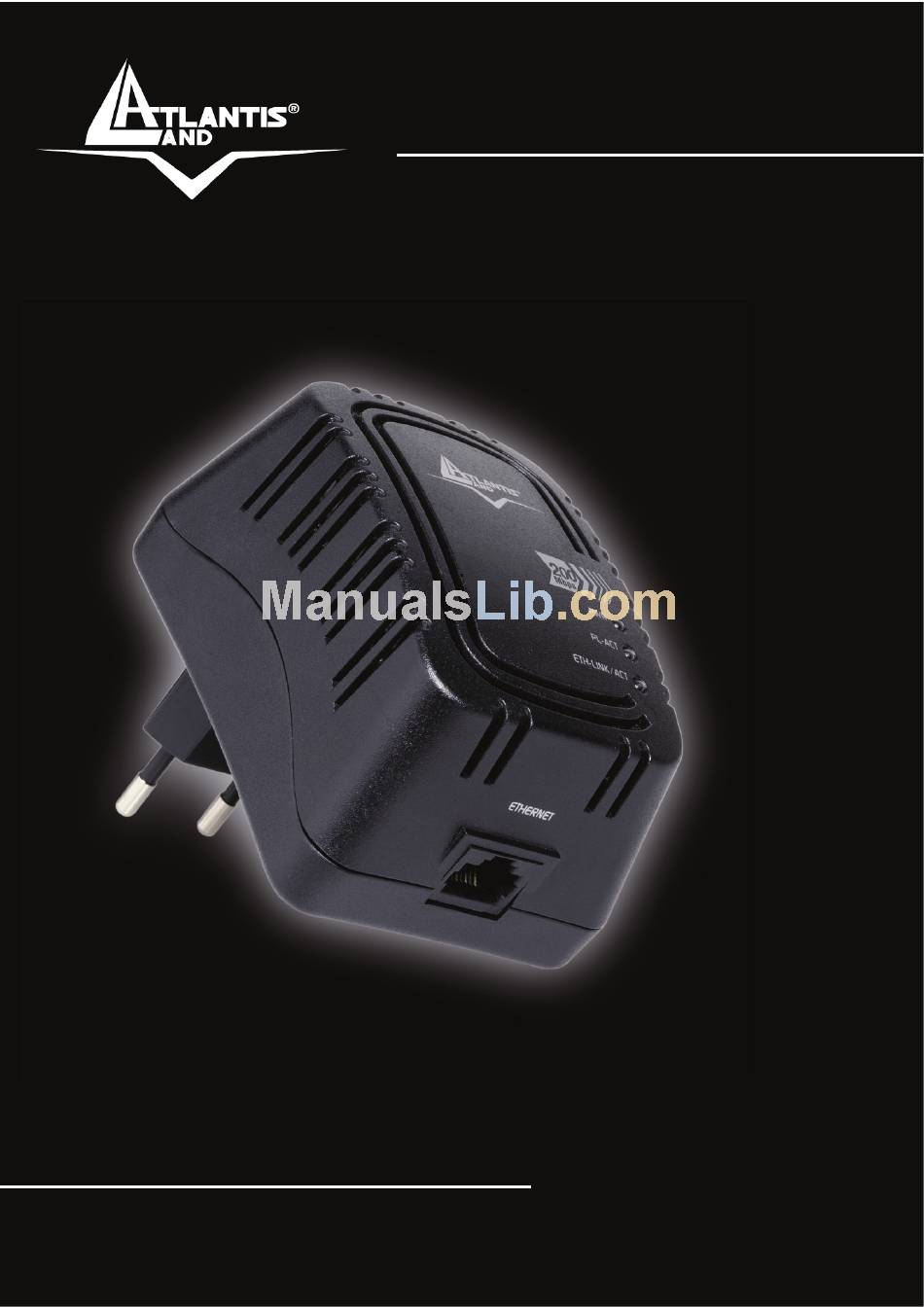

v
NetPower AV
PowerLine Ethernet AV
Adapter
A02-PL300
MULTILANGUAGE
Manual
A02-PL300_MX01
Where solutions begin
Company certified ISO 9001:2000

Advertisement

Table of Contents
loading

Related Manuals for Atlantis Land NetPower AV A02-PL300

Summary of Contents for Atlantis Land NetPower AV A02-PL300

  • Page 1 NetPower AV PowerLine Ethernet AV Adapter A02-PL300 MULTILANGUAGE Manual A02-PL300_MX01 Where solutions begin Company certified ISO 9001:2000...
  • Page 2 Italiano fare riferimento al CDRom o al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis Land 3 years Fast-Swap warranty. For more detailed informations please refer to the web site www.atlantis- land.com.
  • Page 3 WARRANTY. The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions.

  • Page 4: Table Of Contents

    MultiLanguage Manual ITALIANO 1.1 Introduzione ... 9 1.2 Indicazioni per l’Utilizzo... 10 1.3 Contenuto della Confezione... 11 1.4 Requisiti di Sistema ... 12 1.5 LED ... 13 1.6 Installazione e Rimozione delle Utility... 14 1.7 Considerazioni sulla rete LAN... 15 1.8 Considerazioni aggiuntive sulla rete LAN ...
  • Page 5 MultiLanguage Manual 1.6 Installation et Désinstallation ... 57 1.7 Considérations sur le réseau LAN ... 58 1.8 Examples de réseaux ... 59 1.9 Utilitaire de Configuration... 61 1.10 Caractéristiques Principales ... 64 1.11 Support ... 65 ESPAÑOL 1.1 Introducción ... 69 1.2 Instrucciones de Uso ...
  • Page 6 Atlantis Land spa. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà...
  • Page 7 ITALIANO questo caso l’utilizzatore è responsabile della “compliance” con i limiti EMC. Il Produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

  • Page 8: Introduzione

    1.1 Introduzione Uno dei maggiori inconvenienti nel preparare una rete dati in ambiente domestico è certamente l'assenza del cablaggio richiesto. Negli ultimi anni molte tecnologie hanno tentato di superare questo problema. Certamente la tecnologia in generale più promettente è quella Wireless (802.11X), benché non sempre risulti pienamente utilizzabile.

  • Page 9: Indicazioni Per L'utilizzo

    1.2 Indicazioni per l’Utilizzo Leggere attentamente le seguenti raccomandazioni: • Scollegare il PowerLine Ethernet AV Adapter dalla presa elettrica prima di purirlo. Non utilizzare alcun tipo di solvente liquido o in spray. Utilizzare un panno soffice asciutto. • Non utilizzare il PowerLine Ethernet AV Adapter in prossimità di acqua o in ambienti con alta umidità.

  • Page 10: Contenuto Della Confezione

    • se il prodotto è stato esposto a pioggia o acqua • se il prodotto non riesce a funzionare normalmente benché le istruzioni di questo manuale siano state seguite in maniera scrupolosa • se le performance improvvisamente cambiano La garanzia del prodotto è invalidata nei seguenti casi : fulmini, errato voltaggio e sovratensioni violente in ingresso.

  • Page 11: Requisiti Di Sistema

    • 1 Guida Rapida multilingua • 1 CD-Rom con Utility e Manuali • 1 Certificato di Garanzia Qualora mancasse uno qualsiasi di questi componenti è necessario rivolgersi immediatamente al rivenditore. * 2 nella confezione A02-PL300Kit. 1.4 Requisiti di Sistema L’unico requisito indispensabile è un sistema operativo che integri lo stack TCP/IP ed una porta Ethernet con connettore RJ45.

  • Page 12: Led

    1.5 LED Il Powerline Ethernet AV Adapter dispone di 3 LED ed una porta Ethernet. PL-LINK ETH- LINK/ACT: PORTE ETHERNET: INFORMAZIONI Acceso quando collegato alle rete elettrica. Acceso quando viene rilevato un altro adattatore PowerLine connesso. Acceso quando connesso ad porta Ethernet dispositivo o un PC.

  • Page 13: Installazione E Rimozione Delle Utility

    1.6 Installazione e Rimozione delle Utility Installazione: • Collegare il PowerLine Ethernet AV Adapter al computer (o lo Switch) tramite il cavo Ethernet fornito. • Collegare il PowerLine Ethernet AV Adapter direttamente alla Presa Elettrica. • Installare l’Utility di Configurazione. Lanciare il file (presente nella Verranno installate le Utility ed il Microsoft.NET Framework 1.1...

  • Page 14: Considerazioni Sulla Rete Lan

    • Selezionare PowerPacket Utilities e cliccare poi su Rimuovi. • Seguire le istruzioni a video per terminare la rimozione delle Utility di Configurazione. 1.7 Considerazioni sulla rete LAN Questo paragrafo include informazioni circa la configurazione della rete. Configurazione del Computer Dopo aver installato il PowerLine Ethernet AV Adapter è...

  • Page 15: Considerazioni Aggiuntive Sulla Rete Lan

    • Evidenziare il tab Generale e scegliere la voce Protocollo Internet (TCP/IP). Cliccare su Proprietà e spuntare la voce 'Ottieni automaticamente un indirizzo IP e Server DNS'. Cliccare poi OK. Verificare le impostazioni del browser : Andare in Pannello di Controllo > Opzioni Internet >...
  • Page 16 ITALIANO...
  • Page 17 Collegamento di Apparati Remoti (quali IP CAM) alla LAN Quanti PowerLine Il numero massimo teorico di adattatori HomePlug AV in una singola rete elettrica potrebbe, teoricamente, arrivare sino a qualche decina. E’ comunque opportuno, per conservare una buona fruibilità, non superare una mezza dozzina di adattatori.

  • Page 18: Uso Dell'utility Di Configurazione

    • Scegliere la password in maniera casuale. E’ uso comune immettere nomi compiuti che però risultano più facili da trovare. • Cambiare la password regolarmente e comunque immediatamente non appena questa venga compromessa. • Il cambio regolare della password crea, a fronte di un minimo sforzo, un grande guadagno nella riservatezza dei dati circolanti sulla rete.
  • Page 19 Firmware Upgrade: E’ possibile eseguire l’aggiornamento del firmware degli HomePlug AV locali e remoti. L’aggiornamento avviene in modalità differenti nel caso in cui si tratti di HomePlug locali o remoti. • Aggiornamento firmware di un dispositivo locale: Aprire l’utility HomePlug AV Utility. Cliccare su Browse per selezionare la cartella contenente il file per l’aggiornamento.
  • Page 20 Aprire l’utility HomePlug AV Utility. Cliccare su Browse per selezionare la cartella contenente il file per l’aggiornamento. Questo file deve essere scaricato dal sito web del produttore (l’estensione del file è .NVM) Dalla lista Device Selection, selezionare il MAC Address del HomePlug AV remoto.
  • Page 21 ITALIANO In caso di problemi nell’impostazione della password tramite il Device Password utilizzare la metodologia diretta, connettendo al PC direttamente ogni dispositivo ed impostando la nuova password.
  • Page 22 Network Information: In questa sezione è possibile ottenere informazioni sull’apparato. Sarà possibile visualizzare: • TEl: Visualizza il Terminal Equipment Identifier. • Device MAC Address: Visualizza il MAC Address del HomePlug AV • Bridge MAC Address: Visualizza il MAC Address del dispositivo Ethernet collegato al HomePlug AV •...

  • Page 23: Caratteristiche Tecniche

    1.10 Caratteristiche Tecniche Standards Protocols Transfer Rate Transfer Procedure Modulation Frequency Band Range Security Platform Support LED Indicators HomePlug Connection Computer Interface Power Consumption Power SUpply Temperature Environment System Required (Utility) Ethernet 10/100 BaseT AutoMDIx Co-exists with existing 14Mbps HomePlug 1.0 and 85Mbps Turbo HomePlug 1.0 Up to 200 Mbps CSMA/CA MAC control...

  • Page 24: Faq

    HomePlug di altri produttori? Per ottenere il massimo delle performance è consigliato utilizzare i prodotti Atlantis Land di cui è stata testata l’interoperabilità. Il prodotto in questione è comunque HomePlug AV e dunque dovrebbe funzionare con altri dispositivi che supportano questo standard. Questo esclude i dispositivi HomePlug V1.0 in versione normale o turbo con cui la tecnologia...
  • Page 25 ITALIANO 4. E’ possibile che il mio vicino possa (utilizzando un altro PowerLine HomePlug AV) riuscire a ricevere i miei dati? Si questo possibile. E’ sufficiente però cifrare il traffico cambiando la password di rete con un’apposita utility per rendere incomprensibile a chiunque i dati trasmessi.
  • Page 26 ITALIANO 9. Alla luce di quanto detto è dunque possibile collegare uno switch al PowerLine Ethernet AV Adapter per aumentare il numero di porte? Si questo è possibile. 10. E’ possibile che il dispositivo permetta il passaggio di violente variazioni di voltaggio dalla rete elettrica a quelle Ethernet o viceversa? No i 2 circuiti elettrici sono separati.
  • Page 27 ITALIANO Senza dubbio la soluzione è decisamente sicura benché violabile con un attacco a Forza Bruta. L’attaccante deve cercare di trovare la chiave utilizzata dall’attaccato facendo scorrere, una ad una, tutte le chiavi possibili. Il tempo stimato è la potenza di calcolo necessaria rendono comunque questa possibilità...

  • Page 28: Supporto Offerto

    Per qualunque altro problema o dubbio (prima è necessario conoscere tutti i parametri usati dall’ISP) è possibile contattare l’help desk telefonico (02/93907634) gratuito di Atlantis Land che fornirà assistenza da lunedì al giovedì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00. Il venerdì dalle 9 :00 alle 13 :00.
  • Page 29 ITALIANO...

  • Page 30: English

    Windows™ 98SE/2000/ME/XP are trademarks of Microsoft® Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other names mentioned mat be trademarks or registered trademarks of their respective owners.

  • Page 31: Introduction

    1.1 Introduction One of the major drawbacks in setting up home network is the absence of required wiring inside the house to interconnect networked computers. In recent years several technologies have attempted to address the issue. The most prominent technology so far is the family of WIFI (802.11 X) products. Recently, however, another technology called HomePlug has come forth.

  • Page 32: Important Safety Instructions

    1.2 Important Safety Instructions Please read these instructions carefully: • Unplug the PowerLine Ethernet AV Adapter from the wall outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use a damp cloth for cleaning. • Do not use the PowerLine Ethernet AV Adapter near water. •...

  • Page 33: Package Content

    Product warranty does not apply to damage caused lightning, power surges or wrong voltage usage. Check voltage before connecting to the power supply. Connecting to the wrong voltage will damage the equipment. High voltage is used in the equipment. Do not open enclosure, service, or change any part of the equipment.

  • Page 34: Front Panel

    Your computer or the device to which you want to connect the Powerline Ethernet AV Adapter must have an Ethernet port, i.e. a network card or a network adapter. 1.5 Front Panel The Powerline Ethernet AV Adapter has three lights indicator (LEDs) and...

  • Page 35: Hardware Installation

    PL-LINK ETH- LINK/ACT: PORT ETHERNET: 1.4 Hardware Installation Plug the Powerline Ethernet AV Adapter into an AC outlet (Do not plug device into a power strip or surge protector). Plug one end of an ETHERNET cable into the Powerline Ethernet AV Adapter and plug the other end to a PC or device.

  • Page 36: Installation And Uninstallation Of Configuration Utility

    1.6 Installation and Uninstallation of Configuration Utility Simple Installation: • Connect the PowerLine Ethernet AV Adapter to the computer or the device with the Ethernet cable. • Connect the PowerLine Ethernet AV Adapter to the Power Outlet. • Install the Configuration Utility. •...

  • Page 37: All About The Home Network

    Uninstallation: • To uninstall the Configuration Utility, go to the Control Panel of your system. • Open the Add/Remove Programs. • Select and double click on the PowerPacket Utilities in the Add/Remove Programs Properties. • Follow the on screen instructions to uninstallation the Configuration Utility.
  • Page 38 If you cannot find an entry similar to 'TCP/IP' or 'TCP/IP -> Network Adaptor Name' or 'Internet Protocol (TCP/IP)', you must install the TCP/IP protocol. Under Add select 'Protocol' and click Add again. In the next dialog box under 'Manufacturer' select 'Microsoft' and under 'Network Protocol' select 'TCP/ IP'.

  • Page 39: Examples Of Applications

    ENGLISH If you use a router for Internet access, you will still need to configure it, because the router dials into the Internet, not the computer. Under Start > Settings > Control/Panel > Internet Options, select 'Connections' tab and enable the 'Never dial a connection' option. Close the dialogs with OK.
  • Page 40 PowerLine with IPCam Network Volume The maximum number of HomePlug adaptors in a single family house is theoretically 253 connections, but in practice no more than 6 devices should be transferring data simultaneously. Network Security Normally the electric meter forms a physical barrier, i.e. only devices connected to this meter can be part of the network and benefit from the phase coupling.

  • Page 41: Homeplug Av Utility Tabs

    • Select a random password. Use random strings of letters and numbers. Passwords from common language usage are not secure. • Change the password regularly or immediately if you feel it has been compromised. • Passwords should be changed as frequently as possible. This requires a little effort, but increases your security considerably.
  • Page 42 Connection Status Displays Connected if a HomePlug AV is detected. Otherwise, Not Connected appears in the Status Bar. • Network Card Identifies the network interface card being used. • MAC Address Displays the MAC Address of the HomePlug AV that is directly connected into the local computer.
  • Page 43 • Local Firmware Upgrade To upgrade the firmware of a local HomePlug AV: Open HomePlug AV Utility. Click Browse to select the location of the upgrade file. This file is downloaded from the product Web site with a file extension of NVM.
  • Page 44 • Local Private Network Name For added security, you can change HomePlugAV (case sensitive), which is the default Private Network Name. To set the HomePlug AV Network Password: Open HomePlug AV Utility. Click Encryption tab. Enter the Private Network Name. This field is case sensitive. Click Apply.
  • Page 45 • Remote Private Network Name Plug the remote HomePlug AV when changing the Private Network Name. To change the Private Network Name of a remote HomePlug AV: Open HomePlug AV Utility. Click Encryption tab. Enter the new Private Network Name. This field is case sensitive. Select Change Private Network Name of remote device.
  • Page 46 Network Information Tab Network Information tab displays the network information for remote HomePlug AV’s detected in the network. The Network Information tab provides network activity data for remote devices. • TEI: Refers to the Terminal Equipment Identifier. • Device MAC address: Refers to the HomePlug AV MAC Address. •...

  • Page 47: Technical Features

    1.10 Technical Features Standards Protocols Transfer Rate Transfer Procedure Modulation Frequency Band Range Security Platform Support LED Indicators HomePlug Connection Computer Interface Power Consumption Power SUpply Temperature Environment System Required (Utility) Ethernet 10/100 BaseT AutoMDIx Co-exists with existing 14Mbps HomePlug 1.0 and 85Mbps Turbo HomePlug 1.0 Up to 200 Mbps CSMA/CA MAC control...

  • Page 48: Support

    If you have any other questions you can contact the Atlantis Land company directly at the following address: Atlantis Land SpA Viale De Gasperi, 122 20017 Mazzo di Rho(MI) Tel: +39.

  • Page 49: Francais

    FRANCAIS Copyright Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde ou la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu préalablement l’autorisation de notre entreprise.
  • Page 50 FRANCAIS Marquage CE Cet appareil, qui appartient à la Classe B peut causer des interférences radio, dans ce cas nous vous invitons à prendre les contre-mesures appropriées.

  • Page 51: Introduction

    1.1 Introduction Le principal problème rencontré pour l’installation d’un réseau domestique est l’absence du câblage nécessaire. Ces derniers temps, de nouvelles technologies sont apparues pour essayer de régler ce problème. La technologie la plus utilisée est le Wi-Fi (802.11X), mais elle n’est pas toujours utilisable.
  • Page 52 • Déconnectez le PowerLine Ethernet AV Adapter de la prise électrique avant de le nettoyer. N’utilisez aucun type de solvant liquide ou en spray. Utilisez un chiffon sec et non pelucheux. • N’utilisez pas le PowerLine Ethernet AV Adapter à proximité d’eau ou dans un environnement très humide.
  • Page 53 FRANCAIS La garantie du produit est invalidée dans les cas suivants: foudres, voltage incorrect, surtensions violentes. On conseille de connecter les dispositifs PowerLine AV directement à la prise électrique murale, sans utiliser ni rallonge, ni prise multiple qui pourraient atténuer le signal et diminuer le débit.

  • Page 54: Contenu De La Boîte

    1.3 Contenu de la boîte Assurez vous d’y trouver: • 1 x Adaptateur ETHERNET AV Courant Porteur* • 1 x Câble réseau Ethernet CAT-5 UTP (RJ45)* • 1 x Guide de démarrage rapide • 1 x CD-ROM avec Utilitaires et documentation •...

  • Page 55: Connection Et Indicateur Led

    1.5 Connection et Indicateur LED L’adaptateur ETHERNET Courant Porteur dispose de trois indicateurs (LED) et d’un Port Ethernet: PL-LINK ETH-LINK/ACT: PORT ETHERNET: FONCTION Allumée lorsque l’adaptateur secteur Allumée lorsque connecté à un autre adaptateur à travers le réseau Allumée lorsque connecté au réseau Ethernet Clignotante pendant le passage des données...

  • Page 56: Installation Et Désinstallation

    1.6 Installation et Désinstallation Installation: • Connectez le PowerLine Ethernet AV Adapter à l’ordinateur (ou le Switch) à travers le câble Ethernet fourni. • Connectez le PowerLine Ethernet AV Adapter directement à la Prise électrique. • Installez l’Utilitaire de Configuration. Exécutez le fichier setup.exe (présent sur le CDRom dans:\Utility\setup.exe).

  • Page 57: Considérations Sur Le Réseau Lan

    1.7 Considérations sur le réseau LAN Ce paragraphe contient des informations sur la configuration du réseau. Configuration de l’Ordinateur Après avoir installé le PowerLine Ethernet Adapter, il est nécessaire de configurer correctement la carte réseau. Windows 98 et Windows Me •...

  • Page 58: Examples De Réseaux

    ligne 'N’utilisez jamais de connexion à distance' puis cliquez Si aucune ligne avec le mot TCP/IP n’est présente, il faut installer ce protocole. Cliquez sur Installer puis sélectionnez Protocole, cliquez sur Ajouter et sélectionnez 'Internet Protocol (TCP/IP)' et cliquez sur OK. 1.8 Examples de réseaux Les fenêtres suivantes montrent des situations typiques.
  • Page 59 Connexion d’Appareils à distance (comme l’IP-CAM) Combien de PowerLine sur le même réseau Le nombre maximal d’adaptateurs HomePlug dans un seul réseau électrique pourrait, théoriquement, être de 10 ou plus. Pour conserver de bonnes performances, ne pas dépasser 6 adaptateurs. Sécurité...

  • Page 60: Utilitaire De Configuration

    • Choisissez un mot de passe sans utiliser nom, prénom, date de naissance. • Changez le mot de passe régulièrement et immédiatement s’il vous semble compromis. • Le changement régulier du mot de passe engendre, avec un effort minimal, un grand gain dans la sécurisation des données qui circulent dans le réseau.
  • Page 61 FRANCAIS La boite de dialogue Encryption vous permet de gérer votre réseau local et la sécurité. Tous les adaptateurs HomePlug sont réglés par défaut sur le nom de réseau public “HomePlug”. Vous pouvez donc créer un réseau privé en changeant ce nom. Vous pourrez revenir aux réglages par défaut en remettant le nom “HomePlug”...
  • Page 62 entre eux. A ce stade vous devez faire la meme chose avec tous les adaptateurs AV du réseau. Le password de réseau peut être longue de 4 jusqu’à 24 caractères alphanumériques. Le mot de passe doit être identique dans chaque PowerLine connecté au réseau électrique.

  • Page 63: Caractéristiques Principales

    1.10 Caractéristiques Principales Standard Protocole Taux de Transfert Méthode de transfert Modulation Bande de Fréquence Portée Sécurite Système d’exploitation Indicateur LED Connection HomePlug Interface ordinateur Consommation Alimentation Temperature Environnement Besoin System pour soft d’Utilitaires Connecteurs 100 Mbps Auto MDI / MDIx Support Jusqu’à...

  • Page 64: Support

    1.11 Support Pour tout problème ou renseignement, vous pouvez contacter l’help desk téléphonique gratuite d’Atlantis Land qui vous fournira assistance du lundi au jeudi de 9.00 à 13 :00 et de 14 :00 à 18.00 et le vendredi de 9.00 à...
  • Page 65 FRANCAIS...

  • Page 66: Español

    A pesar de ello, no podemos garantizar la ausencia de estos. Atlantis Land no se hacen responsable de daños o pérdidas directas o indirectas, incluidos, pero sin limitación, los daños causados por la imposibilidad su uso, la pérdida de datos o software y/o los daños o pérdidas causados por el uso o funcionamiento incorrecto del equipo y...
  • Page 67 ESPAÑOL que no respetan la normativa EMC y que, por tanto, no han sido certificados. Asimismo, es posible, que de forma puntual ocurran picos de valor que se encuentran por encima de las tolerancias. En este caso, el usuario es responsable que el dispositivo vuelva a ser conforme con los límites EMC.

  • Page 68: Introducción

    1.1 Introducción Uno de los mayores inconvenientes que nos encontrábamos hasta hace poco a la hora de crear una red de datos era la necesidad del uso de cables para llevar los datos. En los últimos años muchas tecnologías han sido creadas para salvar esta exigencia.

  • Page 69: Instrucciones De Uso

    • Compartir el acceso a Internet entre varios ordenadores a través de un Router ADSL • Creación de una LAN para el juego en red o para hacer streaming de música o películas. 1.2 Instrucciones de Uso Lea atentamente las recomendaciones que se detallan a continuación: •...
  • Page 70 Más aun, la apertura del dispositivo invalida de forma automática la garantía. • Desconectar inmediatamente el Adaptador PowerLine Ethernet AV de la red eléctrica y llamar de forma inmediata a la asistencia técnica en las siguientes ocasiones: A caído líquido sobre el producto El producto ha estado expuesto al agua El producto no funciona de forma correcta, aún después de seguir las instrucciones descritas en este manual.

  • Page 71: Contenido De La Caja

    1.3 Contenido de la Caja La caja contiene: • 1 Adaptador Powerline Ethernet AV * • 1 Cable CAT-5 UTP (RJ45)* • 1 Guía Rápida Multilingüe • 1 CD-ROM con Utilidades y Manual • 1 Certificado de Garantía En el caso de que faltara cualquiera de estos componentes diríjase directamente al punto de venta donde lo compró.

  • Page 72: Led

    1.5 LED El Adaptador Powerline Ethernet Turbo dispone de 3 LED y un puerto Ethernet. PL-LINK ETH- LINK/ACT: PUERTOS ETHERNET: DETALLES Encendido cuando se conecta a la red eléctrica. Encendido cuando encuentra conectado adaptador PowerLine. Encendido cuando se conecta a una puerta Ethernet de un ordenador u otro dispositivo.

  • Page 73: Instalación Y Desinstalación De La Utilidad

    1.6 Instalación y Desinstalación de la Utilidad Instalación: • Conectar el Adaptador Powerline Ethernet Turbo a un enchufe eléctrico (no utilizar un ladrón o regleta). • Conectar el cable Ethernet incluido al dispositivo o al PC. • Inserir el CD incluido en el lector CD-ROM del PC. •...

  • Page 74: Consideraciones Sobre La Red Lan

    • Seleccionar Power Packet Utilities y pinchar en Quitar. • Seguir las instrucciones que le aparecen en pantalla para continuar con la desinstalación. 1.7 Consideraciones sobre la red LAN Este apartado incluye información acerca de la configuración de red de su Configuración del Ordenador Después de la instalación del PowerLine Ethernet AV es necesario, si no se ha hecho ya, configurar la dirección IP de la tarjeta de red.
  • Page 75 • Vaya a Inicio/Configuración/Panel de Control y haga doble clic sobre el icono Conexiones de red. • Haga doble clic sobre Conexión de área local pulsando a continuación el botón de Propiedades. • Seleccione Protocolo Internet (TCP/IP) volviendo a pulsar sobre el botón de Propiedades.

  • Page 76: Consideraciones Adicionales De La Red Lan

    ESPAÑOL 1.8 Consideraciones adicionales de la red LAN En esta sección se introducen algunos escenarios típicos de configuración. Instalación Doméstica Típica...
  • Page 77 Conexión a Aparatos Remotos (tipo Cámara IP) a la red LAN Cuantos PowerLine El número máximo teórico de adaptadores HomePlug AV en la misma instalación eléctrica es aproximadamente una decena. De cualquier forma, para asegurarnos un funcionamiento superior del producto y evitar errores de transmisión, lo ideal es no llegar a más de media docena de adaptadores.

  • Page 78: Utilización De La Utilidad De Configuración

    • Escoger una contraseña de forma aleatoria. Los nombres comunes se descubren fácilmente. • Cambiar la contraseña de forma regular y si se sabe que ha sido comprometida. • El cambio sistemático de la contraseña incrementa de forma sustancial la seguridad de los datos de la red y requiere un mínimo esfuerzo.
  • Page 79 a 24 caracteres alfanuméricos, siendo además sensible a mayúsculas-minúsculas. En caso de que tuviera problemas configurando la contraseña usando el segundo método descrito – utilizando el Device Password –utilice el primer método conectando el adaptador y a cada dispositivo y utilizando la metodología directa ESPAÑOL...
  • Page 80 Network Information (Información de la Red): En esta sección es posible obtener la información del dispositivo, dividida en 4 secciones: • CCO Information (Información sobre la Comprobación de Continuidad de Salida): Se muestran los siguientes parámetros. MAC Address, TEI (Terminal Endpoint Identifier – Identificador del Terminador de Terminal), NID (Network ID –...

  • Page 81: Características Técnicas

    1.10 Características Técnicas Estándares Protocolos Tasa de Transferencia Tipo de Transferencia Modulación Banda de Frecuencia Rango Seguridad Compatibilidad Indicadores LED Conexión HomePlug Interfaz con el PC Consumo Fuente de Alimentación Temperatura Ambiente Requisitos Mínimos para instalación Ethernet 10/100 Co-exists with existing 14Mbps HomePlug 1.0 and 85Mbps Turbo HomePlug 1.0 Up to 200 Mbps CSMA/CA MAC control...

  • Page 82: Faq - Preguntas Frecuentes

    software Conectores Externos Dimensión Peso 1.11 FAQ – Preguntas Frecuentes 1. ¿Es compatible el Adaptador PowerLine Ethernet con dispositivos HomePlug de otros productores? Para un máximo rendimiento se aconseja utilizar los productos de Atlantis Land, para las cuales se ha testado su interoperabilidad. El producto es compatible al 100% con el estándar HomePlug AV, por lo que otros productos que se ajustan a este deberían de ser compatibles.
  • Page 83 4. ¿Es posible que un tercero pueda interceptar mis datos con otro PowerLine Ethernet AV? Si, es posible, pero basta con encriptar el tráfico cambiando la contraseña de red con la aplicación incluida para convertir estos datos en ininteligibles. 5. ¿Cómo son de seguros mis datos? Basta con cambiar la contraseña con la que viene de fábrica para convertir en segura la comunicación HomePlug.
  • Page 84 ESPAÑOL 9. Por cuanto de ha dicho ¿Es posible conectar un conmutador (Switch) al Adaptador PowerLine Ethernet AV para aumentar de esta forma el número de puertos? Si, no hay problema en hacerlo 10. ¿Es posible que el adaptador permite el paso de variaciones violentas de voltaje de la red eléctrica o viceversa? No, los dos circuitos eléctricos están separados.

  • Page 85: Soporte

    En condiciones ideales, esto es, con pocos dispositivos, a poca distancia y con baja atenuación, es posible llegar hasta los 50 Mbps reales. Es posible que en un futuro nuevas actualizaciones de firmware AV permitan incrementar estos valores de forma significativa. 18.
  • Page 86 ESPAÑOL dirección de correo electrónico info@atlantis-land.com. Para soporte técnico, llame al teléfono: 902 101 829.

  • Page 87: Appendix

    APPENDIX B TECHNICAL FEATURES Physical Interface • 1 x Electrical Power plugs • 1 x RJ45 for 10/100 Ethernet (AutoMDI/MDI-X) • LEDs: Power, Link status, PowerLine Status Chipset: • Chipset: Intellon INT6000 ® Integrated Single-chip Powerline Network Transceiver Frequency Band: •...
  • Page 88 • TDMA channel access with Contention–Free and Contention-Based (CSMA/CA) period • Channel Adaptation ensures that signal integrity is maintained even under harsh noise environment • Four Level prioritized random access method based on contention access and multi-segment • ToS and CoS Packet Classifier •...
  • Page 89 APPENDIX All trade names and marks are registered trademarks of respective companies Specifications are subjected to change without prior notice. No liability for technical errors and/or omissions *Performance and Throughput are influenced by many factors (interference, noise, environments) **2pcs on the A03-PL300Kit...
  • Page 90 Atlantis Land S.p.A. Viale De Gasperi, 122 Mazzo di Rho – MI – Italy info@atlantis-land.com sales@atlantis-land.com www.atlantis-land.com Where solutions begin...
