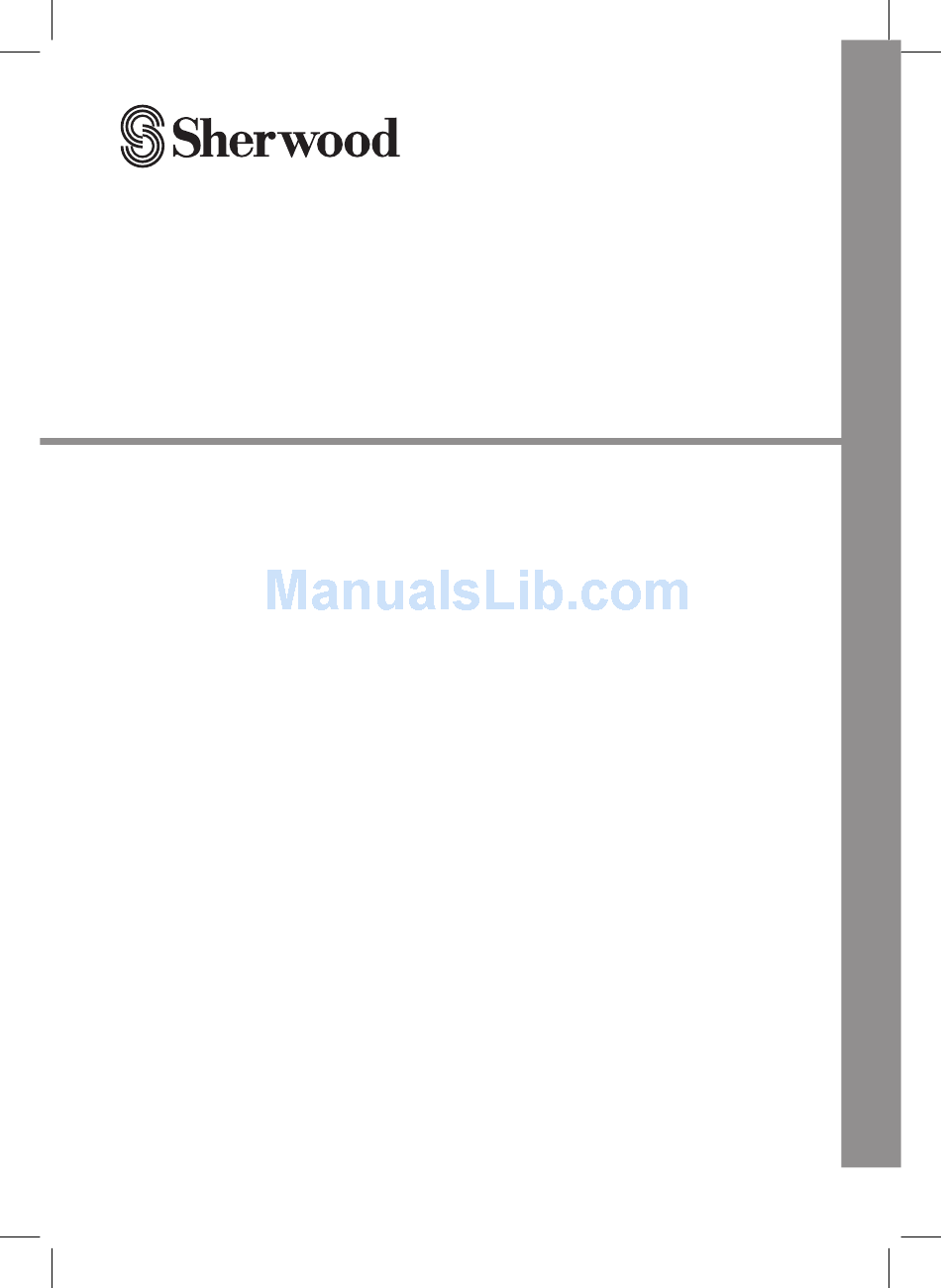

  • Page 1 R-807 Network AV receiVer récepteur réseAu AV receptor A/V coN coNexióN de red operAtiNG iNstructioNs Guide d’utiLisAtioN iNstruccioNes de FuNcioNAMieNto...

  • Page 2: Safety Information

    Safety Information READ THIS BEFORE OPERATING YOUR UNIT CAUTION CAUTION TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT RISK OF ELECTRIC SHOCK REMOVE FRONT OR BACK COVER. NO USER-SERVICEABLE DO NOT OPEN PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

  • Page 3: Fcc Notice

    Safety Information FCC Notice Important Safety Instructions This equipment has been tested and found to comply 1 Read these instructions. with the limits for a Class B digital device, pursuant to 2 Keep these instructions. Part 15 of the FCC Rules. These limits are designed 3 Heed all warnings.

  • Page 4: Table Of Contents

    34 Configuring the Windows Media Player 35 Listening to Music from the Media Server 12 Connecting Speakers 12 Placing Speakers 35 Using the Sherwood Remote Application 14 Connecting Speakers 35 Preparing for the Application 15 Setting the Speaker 36 Using the Application...
  • Page 5 Table of Contents 42 CUSTOmIzING SETTINGS 51 TROUBlESHOOTING 51 GENERAL 42 Setting the System 51 SOUND 43 Setting Options Overview 52 VIDEO 44 Setting the System Setup 53 USB device 44 AMP Assign 54 NETWORK CONNECTION 44 Automatic Power Control 54 Important Information Regarding the HDMI Connection 44 Network Standby Control...

  • Page 6: Getting Started

    Getting Started What's Included main unit Remote control (1 ea) Battery Power Cable (1 ea) Setup mic (1 ea) R807 NETWORK AV RECEIVER OPERATING INSTRUCTIONS Fm antenna (1 ea) Am Antenna (1 ea) User manual...

  • Page 7: Installing The Remote Control Battery

    Getting Started Installing the Remote Control Operating the range of the Battery Remote Control Remove the battery cover. Use the remote control within a range of about 7 meters (23 feet) and angles of up to 30 degrees aiming at the remote control sensor.

  • Page 8: Parts Description

    Parts Description Front Panel 10 11 12 Main Power Switch Input Selector Standby Indicator Headphone Connector On/Standby Switch Aux Input Connector IR Sensor Setup MIC Connector Band Select Button Tuning Up/Down Buttons Display Preset Select Buttons Surround Select Buttons Stereo Mode Button Master Volume Control USB Port...

  • Page 9: Front Display

    Parts Description Front Display 9 10 Information Display Sleep Timer Indicator Dolby Digital Surround indicator Preset Indicator Auto Detecting Indicator Station Memory Indicator Stereo Indicator Preset Station Indicator Tuning indicator Direct Indicator Room2 Indicator HDMI Indicator USB Indicator Digital Input Indicator MP3 Indicator Dolby/DTS/DSP Surround mode indicators WMA Indicator...

  • Page 10: Remote Control

    R-807 NETWORk AV RECEIVER Remote Control Power On Button Room2 Input Select Button Source Select Buttons Surround Select Buttons Top Menu Button ▲/▼/◄/► Select Buttons ENTER/MEMO Enter/Memory Button Display/Mode Button Stop Button Repeat Button Tuning Up/Down Buttons Rewind/Fast forward Buttons...

  • Page 11: Making Connections

    Making Connections Connection Overview Connect various external devices to the ports on the main unit. Find an external device you want to connect to the main unit as shown on the following illustration. Check the connection type of the external device. Go to the appropriate illustration and check the connection details.

  • Page 12: Connecting Speakers

    R-807 NETWORk AV RECEIVER Connecting Speakers Placing Speakers Determine the locations for your speaker placement according to their manufacturer’s directions and the layout of your listening room. Use the illustration on page 13 as a guide for speaker placement. To create the most realistic surround-sound environment possible, you should place your speakers in a circle around the listener.
  • Page 13 making Connections Surround back left and right speakers • In some rooms, the best performance comes from placing the subwoofer behind the listener. A good • Place the surround back speakers at the back facing way to determine the best location for the subwoofer forward together and closer than front speakers.

  • Page 14: Connecting Speakers

    R-807 NETWORk AV RECEIVER Connecting Speakers Carefully check the left (L) and right (R) channels and the polarities on the speakers being connected to this receiver. Connecting Speaker Wires Strip away approx. 10 mm (3/8 inch) of wire Insert the bare part of the wire.

  • Page 15: Setting The Speaker

    making Connections • Be sure to connect speakers firmly and accurately Press the remote control’s SETUP button. The according to the channel (left and right) and the main unit’s OSD System Setup menu will appear polarity (+ and −). If the connections are incorrect, no on the TV.

  • Page 16: Connecting A Tv

    R-807 NETWORk AV RECEIVER Connecting a TV You can skip the “Crossover” setting. Select “Speaker Distance”. The Speaker Connecting with an HDmI TV Distance menu will appear. Measure the distance from each speaker in your With HDMI, you can easily enjoy high quality sounds system to the listener.

  • Page 17: Connecting With A Non-Hdmi Tv

    making Connections Connecting with a non-HDmI TV HDMI has the capability to support standard, enhanced, or high-definition video plus standard to If your TV does not have an HDMI connector, or if multi-channel surround-sound audio. HDMI features your TV does have an HDMI connector but you are include uncompressed digital video, a bandwidth of up connecting some source devices with only composite to 2.2 gigabytes per second (with HDTV signals), one...

  • Page 18: Connecting Playback Components

    R-807 NETWORk AV RECEIVER Connecting Video Components Connecting Playback Components You will need to make composite video connections from your source devices that do not have HDMI video connections. You will also need to make an audio Source devices are components from which a playback connection from the device to the main unit.

  • Page 19: Connecting Audio Components

    making Connections Connecting Audio Components Coaxial Digital Audio Connection If your source devices have a coaxial digital output, Optical Digital Audio Connection connect it to the main unit's coaxial digital audio You can connect components equipped with an optical connector. output jack.

  • Page 20: Listening With Headphones

    R-807 NETWORk AV RECEIVER Analogue Audio Connection F.AUX Connection Make analog audio connections from your source You can use the F.AUX input jack to connect portable devices that do not have HDMI or digital audio audio components such as an MP3 player, etc.

  • Page 21: Connecting Recording Components

    making Connections Connecting Recording Components Connecting to a Network You can connect video and audio recording devices to the VIDEO OUT and AUDIO OUT jacks. You can make If you have an internet connection, you can connect the an audio or a video recording from the built-in tuner or main unit to the internet as well as using a wireless or a from an audio or video source connected to the main wired LAN connection.

  • Page 22: Connecting An Antenna

    R-807 NETWORk AV RECEIVER Connecting an Antenna To listen to radio stations, connect the FM wire antenna Outdoor Antenna and AM loop antenna as illustrated below. Remove the indoor antenna if it is connected. Connecting Fm Antenna Connect the FM outdoor antenna to the FM antenna terminal.

  • Page 23: Connecting Am Antenna

    making Connections Connecting Am Antenna Assemble the AM loop antenna as illustrated below. Rear Panel Place the antenna as far as possible from the main unit, TV set, speaker cords and the AC input cord, and set the direction for the best reception.

  • Page 24: Connecting To Muti-Room

    R-807 NETWORk AV RECEIVER Connecting to Muti-Room The multi-zone function allows you to play back different input sources in the room where the unit is installed (Main Room) and in another room (Room2). main Room You can enjoy sounds from the equipment connected Sub Room (Room2) to the main unit in a room other than the main room.

  • Page 25: Connecting To The System's Internal Amplifier

    making Connections Connecting to the System's Internal Connecting to an External Amplifier Amplifier Connect the external amplifier (with volume control) placed in Room2 to the main unit with analogue audio Connect the speakers placed in Room2 to the main unit cable. with speaker cables. Rear Panel Rear Panel External Amplifier Audio Input...

  • Page 26: Controlling Room2

    R-807 NETWORk AV RECEIVER Controlling Room2 Adjust the tone (bass and treble) for ROOM 2 source. Connect the external amplifier (with volume control) • The tone level can be adjusted within the placed in Room2 to the unit with analogue audio cable.

  • Page 27: Operating Your System

    Operating Your System Listening to Your System Basic Operation Start playback of the component you selected in step 1. You can listen to audio by following the basic During playback, you can adjust the volume procedures below. level. Turn on the connected component. •...

  • Page 28: Enjoying Surround Effects

    R-807 NETWORk AV RECEIVER Enjoying Surround Effects This main unit incorporates a sophisticated Digital Signal Processor that allows you to create optimum sound quality and sound atmosphere in your personal Home Theater. Setting the Surround mode Before surround playback, first perform the speaker setup procedure, etc. on the OSD settings for optimum performance.
  • Page 29 Operating Your System DTS Digital Surround Dolby Digital DTS Digital Surround (also called simply DTS) supports Dolby Digital is the multi-channel digital signal format up to 5.1 discrete channels and uses less compression developed by Dolby Laboratories. Discs bearing for high fidelity reproduction. Use it with DVDs and CDs the Dolby Digital logo include the recording of up to bearing the DTS logo.
  • Page 30 R-807 NETWORk AV RECEIVER Theater Stadium This mode provides the effect of being in a theater This mode provides an expansive sound field in order when watching a play. to achieve a true stadium effect when watching baseball or soccer games.

  • Page 31: Cancelling The Surround Mode For Stereo Operation

    Operating Your System Cancelling the Surround mode for Stereo Adjusting the Current Channel level Operation After adjusting each channel level with test tone, adjust the channel levels according to the program sources or Press STEREO. to suit your tastes. • Depending on the input signal format, either Press the CHANNEL LEVEL button.

  • Page 32: Listening To Music On Usb

    R-807 NETWORk AV RECEIVER Listening to Music on USB You can play audio files from a USB device. However, editing or copying a data file is not possible. To Pause Playback During playback, press • Playback will stop at the point where the button is pressed.

  • Page 33: To Play Repeatedly

    Operating Your System To Play Repeatedly Listening to Internet Radio During playback, press REPEAT. You can listen to Internet radio broadcasts provided by Each time the button is pressed, repeat mode vTuner. You can control the internet radio with the menu changes as follows: displayed on the TV screen.

  • Page 34: Listening To Music From The Media Server

    R-807 NETWORk AV RECEIVER Listening to Music from the Select the desired category by pressing  and , then press ENTER on the remote Media Server control. You can play music files stored on a computer (media server) connected to this receiver via a wired or wireless network.

  • Page 35: Listening To Music From The Media Server

    USB. Refer to ** for details on playback. Select NETWORk as an input source. • On the main unit, rotate INPUT SElECTOR. • On the remote control, press NETWORk. Using the Sherwood Remote Application INPUT SElECTOR Preparing for the Application Setting the Network on the System Select NETWORk as an input source.

  • Page 36: Using The Application

    • When you connect your phone with the main unit using a Wi-Fi hotspot, you should enter the password (1234567890) for the system connection. Go to Wi-Fi settings to select and tap R-807 and Connect. Note Note • When Ethernet is not connected to the main unit,...
  • Page 37 Operating Your System Overview of the main Screen Using Direct AV On Direct AV, you can listen to songs, watch videos, and view photos stored on your Android phone or iPhone. Tap Wiink at the bottom of the phone screen. Or tap INPUT SElECT and select and tap NETWORk.
  • Page 38 R-807 NETWORk AV RECEIVER Watching Videos on Your Smartphone • Android You can select a video on the video file list and enjoy it on the main unit. listening to Songs on Your Smartphone You can select a song on the song list and play it over the main unit.
  • Page 39 Operating Your System Viewing Photos on Your Smartphone Using Internet Radio and media Server You can view photos as a slideshow and set the You can use your smartphone as a remote controller for slideshow transition time at 10, 20, or 30 seconds. Internet Radio and Media Server.

  • Page 40: Listening To Fm Radio

    R-807 NETWORk AV RECEIVER manual Presetting Listening to FM Radio Tune to the desired station with auto or manual Auto Tuning tuning. Press ENTER/MEMO. Press TUNE + or TUNE - for more than • A preset number blinks. 2 seconds. • The tuner keeps searching until a station with strong signal strength is found.

  • Page 41: Auto Presetting

    Operating Your System Auto Presetting Recording Press and hold down ENTER/MEMO for more than 2 seconds. You can make an audio or a video recording from the built-in tuner, or from an audio or video source • “AUTO MEMORY” blinks and the main unit connected to the receiver (such as a CD player or begins to preset stations with a strong signals.

  • Page 42: Customizing Settings

    Customizing Settings Setting the System You can program additional sound settings. Press SETUP. Press ENTER/MEMO to confirm the selected setting. Press  or  to select a main menu. Press  or  to set a value. Press ENTER/MEMO to confirm. Press ENTER/MEMO to confirm.

  • Page 43: Setting Options Overview

    Customizing Settings Setting Options Overview main menu Sub menu Go to Page Description Assigns the power amplifier. 1. SYS SET A.P.C. Automatic Power Control. N.S.C. Sets the standby time for the network. A. SETUP Automatically optimizes the speaker settings. SPK SET Sets the speaker system.

  • Page 44: Setting The System Setup

    R-807 NETWORk AV RECEIVER Setting the System Setup Setting the Speaker Setup AmP Assign After you have installed this receiver and connected all the components, you should adjust the speaker The surround back channels’ power amplifier can drive settings for the optimum sound acoustics according to surround back speakers, front height speakers, and your environment and speaker layout.
  • Page 45 Customizing Settings Caution • Since the microphone for Auto Setup is designed exclusively for this receiver, do not use a microphone other than the one supplied with this receiver. Place the microphone on a flat level surface at the listening position. •...

  • Page 46: Speaker Setup

    R-807 NETWORk AV RECEIVER Speaker Setup Speaker Distance There are several ways you can use the speaker • Select the desired unit (Meter or Feet) before setting channels with the main unit. In addition to a normal the speaker distance. Once a unit is selected, the...

  • Page 47: Setting The Hdmi Setup

    Customizing Settings Setting the HDMI Setup Setting the Surround Parameter Setup HDmI Height Gain You can specifies the routing of the HDMI audio signal from the system or through to a TV or flat screen TV. You can adjust the front height channel level as desired The HDMI connection can carry uncompressed digital (This setting is valid only when listening in Dolby Pro video signals and digital audio signals.

  • Page 48: Drc

    R-807 NETWORk AV RECEIVER Adjust the selected tone as desired by pressing  or . This function compresses the dynamic range of • The tone level can be adjusted within the previously specified parts of the Dolby Digital, Dolby range of -10 ~ +10 dB.

  • Page 49: Setting The Multi Room Setup

    Customizing Settings Network Settings Overview Setting the Multi Room Setup main menu Sub menu Go to Page In addition to your main room, you can also enjoy Soft AP playback in Room2. Direct hotspot menu item Description AV Set Wi-Fi direct NETWORk Turns on the Room2 function.

  • Page 50: Setting The Wired Network Connection

    R-807 NETWORk AV RECEIVER Setting the Wired Network Connection Setting Other Network Options Before you setup the connection, check that the LAN menu item Description cable is connected to the LAN/ETHERNET connector Views and changes the name of properly and securely. For details, see “Connecting to AP Name the unit displayed on the network.

  • Page 51: Troubleshooting

    Troubleshooting If you experience any of the following difficulties while using the system, use this troubleshooting guide to help remedy the problem before requesting servicing. Should any problem persist, consult your nearest authorized dealer or authorized independent company. If the unit does not operate normally due to external influence such as static electricity, disconnect the power plug from the outlet and insert again to return to normal operating conditions.

  • Page 52: Video

    R-807 NETWORk AV RECEIVER Problem Remedy Check the output audio formats support system. • • Check that the speakers and equipment are connected securely. Sound is interrupted or there • Move your audio equipment away from the TV. is noise.

  • Page 53: Usb Device

    Troubleshooting Symptom Remedy • Depending on the output settings of the source component, the video format may not be displayed. Change the output settings of the source, or connect your source component directly to TV using the component or composite video jacks. •...

  • Page 54: Network Connection

    R-807 NETWORk AV RECEIVER NETWORk CONNECTION Symptom Remedy The main unit cannot • You cannot connect to a network using WPS when your access point is set to connect to the WPS via a WEP. Set up your network after searching the access point using the access wireless LAN connection.

  • Page 55: Additional Information

    Additional Information Specifications Audio Section 75 W per channel, two channels driven @ 6 ohms, Multichannel power 20 Hz – 20 kHz, <0.1 % THD; 100 W per channel, two channels driven @ 6 ohms, 1 kHz, <1 % THD Input sensitivity/impedance 200 mV/47k ohms Signal-to-noise ratio (IHF-A)

  • Page 56: Trademarks And Licenses

    R-807 NETWORk AV RECEIVER Video Section Television format NTSC/PAL Input level/impedance 1 Vp-p/75 ohms Output level/impedance 1 Vp-p/75 ohms Video frequency response (composite video) 10 Hz – 8 MHz (–3 dB) HDMI With 3 D and Deep Color General Specifications Power requirement...
