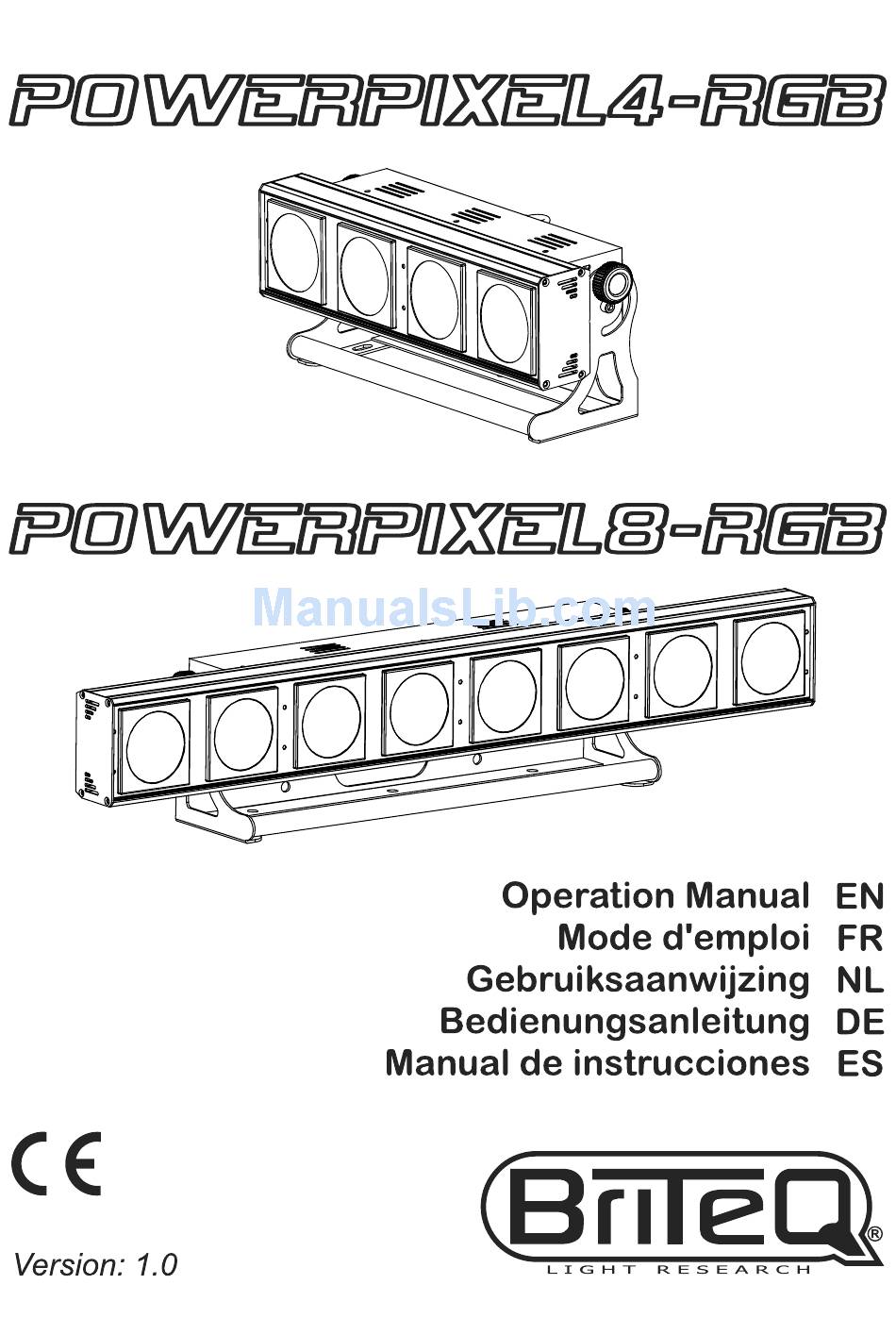

Briteq PowerPixel8-RGB Operation Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Advertisement

Table of Contents
loading

Related Manuals for Briteq PowerPixel8-RGB

Summary of Contents for Briteq PowerPixel8-RGB

  • Page 3: Before Use

    ENGLISH OPERATION MANUAL OPERATION MANUAL ® Thank you for buying this Briteq product. To take full advantage of all possibilities and for your own safety, please read these operating instructions very carefully before you start using this unit. FEATURES This unit is radio-interference suppressed. This product meets the requirements of the current European and national guidelines.

  • Page 4: Safety Instructions

     The housing and the lenses must be replaced if they are visibly damaged.  Please use the original packing when the device is to be transported.  Due to safety reasons it is prohibited to make unauthorized modifications to the unit. BRITEQ 2/64 POWERPIXEL4+8-RGB...

  • Page 5: Overhead Rigging

    Important: Never look directly into the light source! Don’t use the effect in the presence of persons suffering from epilepsy. DESCRIPTION: Note: POWERPIXEL4-RGB shown, POWERPIXEL8-RGB has identical controls & connections. ® 1. MAINS INPUT: equipped with original Neutrik PowerCON . Connect the supplied mains cable or any ®...

  • Page 6: Setup Menu

     15CH: all projectors individually RGB + 3 channels for special functions.  16CH: all projectors individually RGB + master dim  POWERPIXEL8-RGB modes:  03CH: all 4 projectors together RGB  04CH: all 4 projectors together RGB + master dim/audio/strobe channel ...
  • Page 7 Used to set the projector in slave mode: the projector copies the output of the master in the line.  Press the MODE button until “SLAVE MODE” is shown on the display.  Connect the projector to a master. Note: POWERPIXEL4-RGB and POWERPIXEL8-RGB can be mixed in one line, master should be a POWERPIXEL8-RGB! SOUND MODE Used to set the projector to standalone sound mode with different chases playing in endless loops.

  • Page 8: Electrical Installation

    (+) ~ Pins4+5 not used.  To prevent strange behavior of the light effects, due to interferences, you must use a 90Ω to 120Ω terminator at the end of the chain. Never use Y-splitter cables, this simply won’t work! BRITEQ 6/64 POWERPIXEL4+8-RGB...

  • Page 9: Dmx Charts

    More functions will be added later. DMX CHARTS For maximum compatibility both POWERPIXEL4-RGB and POWERPIXEL8-RGB have the same DMX- charts so they can easily work together. More advance DMX-charts are specific for each model. Below you will 3 parts: Combined charts, specific charts for POWERPIXEL4-RGB and specific charts for POWERPIXEL8-RGB.
  • Page 10 035-255 Strobe 15 / 27 channel DMX-Mode: all projectors individually + 3ch for special functions) Channels 1 to 15 are identical for both projectors, for POWERPIXEL8-RGB channels 16 to 27 are additional individual RGB pixel controls. … CH15 CH1 value CH1 Function …...
  • Page 11 Control for pixel 3 000-255 Master Dimmer (0-100%) Control for pixel 4 Red (0-100%) 000-255 Control for pixel 4 Green (0-100%) 000-255 Control for pixel 4 000-255 Blue (0-100%) Control for pixel 4 000-255 Master Dimmer (0-100%) BRITEQ 9/64 POWERPIXEL4+8-RGB ®...
  • Page 12 ENGLISH OPERATION MANUAL C/ DMX CHARTS FOR POWERPIXEL8-RGB ONLY 6 channel DMX-Mode: 2 groups of 4 projectors, RGB controlled Channel: Value: Function: Remarks Control for pixels 1+2+3+4 000-255 Red (0-100%) Control for pixels 1+2+3+4 000-255 Green (0-100%) Control for pixels 1+2+3+4...

  • Page 13: Maintenance

     The DMX-controller asks each RDM device for some basic data so it knows which devices are connected. The POWERPIXEL projector will respond:  Device name: PIXEL4-RGB or PIXEL8-RGB  Manufacturer: Briteq®  Category: LED Dimmer  Firmware: x.x.x.x (firmware version of the projector) ...

  • Page 14: Specifications

    1200 Hz Beam Angle: 60° Size: 880 x 172,5 x 154,4 mm Weight: 8,16 kg The information might be modified without prior notice You can download the latest version of this user manual on our website: www.briteq-lighting.com BRITEQ 12/64 POWERPIXEL4+8-RGB ®...

  • Page 15: Caractéristiques

    FRANÇAIS GUIDE D'UTILISATION GUIDE D'UTILISATION ® Nous vous remercions d'avoir acheté ce produit Briteq . Pour tirer pleinement profit de toutes les possibilités et pour votre propre sécurité, lisez ces instructions très attentivement avant d'utiliser cet appareil. CARACTÉRISTIQUES Cet appareil ne produit pas d'interférences radio. Ce produit répond aux exigences des directives européennes et nationales actuelles.

  • Page 16: Instructions De Sécurité

     Afin d'éviter un choc électrique, n'ouvrez aucun panneau. Aucune pièce interne n'est remplaçable par l'utilisateur à part le fusible secteur.  Ne réparez jamais un fusible et ne court-circuitez jamais le porte-fusible. Remplacez toujours un fusible endommagé par un fusible du même type ayant les mêmes spécifications électriques ! BRITEQ 14/64 POWERPIXEL4+8-RGB ®...
  • Page 17 Important : Ne regardez jamais directement dans la source de lumière ! N'utilisez pas le jeu de lumière en présence de personnes souffrant d'épilepsie. DESCRIPTION : Remarque : C'est l'image de POWERPIXEL4-RGB, mais POWERPIXEL8-RGB dispose de touches de commande et connecteurs identiques. ®...

  • Page 18: Montage Au Plafond

     05 CH : les 4 projecteurs en canaux RGB + gradateur maître + audio + effet stroboscopique.  06 CH : 2 groupes de 2 projecteurs RGB + RGB.  12 CH : tous les projecteurs individuellement en RGB. BRITEQ 16/64 POWERPIXEL4+8-RGB...
  • Page 19  Appuyez sur la touche MODE jusqu'à ce que « SLAVE MODE » s'affiche à l'écran.  Connectez le projecteur à un maître. Remarque : POWERPIXEL4-RGB et POWERPIXEL8-RGB peuvent être combinés sur une ligne, POWERPIXEL8-RGB doit être le maître ! MODE SONORE Permet de mettre le projecteur en mode sonore autonome avec différents chenillards en boucle...

  • Page 20: Installation Electrique

    En connectant les unités en maître/esclave, la première unité contrôlera les autres unités pour donner un jeu de lumière automatique synchronisé ou activé par le son.  Connectez les projecteurs comme illustré dans le dessin ci-dessous. BRITEQ 18/64 POWERPIXEL4+8-RGB ®...
  • Page 21  Le contrôleur DMX demande à chaque appareil RDM d'envoyer certaines données de base afin de déterminer les appareils connectés. Le projecteur POWERPIXEL répond par :  Nom de l'appareil : PIXEL4-RGB ou PIXEL8-RGB  Fabricant : Briteq®  Catégorie : Gradateur LED  Micrologiciel : x.x.x.x (version du micrologiciel du projecteur) ...
  • Page 22 TABLEAUX DMX Pour une compatibilité maximale et afin de pouvoir travailler facilement ensemble, POWERPIXEL4-RGB et POWERPIXEL8-RGB ont les mêmes tableaux DMX. Chaque modèle possède des tableaux DMX spécifiques. Vous trouvez ci-dessous 3 parties : Des tableaux combinés et spécifiques pour POWERPIXEL4-RGB et tableaux spécifiques pour POWERPIXEL8-RGB.
  • Page 23 Mode DMX 15 / 27 canaux : tous les projecteurs individuellement + 3 CH pour fonctions spéciales) Les canaux 1 à 15 sont identiques pour les deux projecteurs, les canaux 16 à 27 sont des contrôles de pixels RGB différents supplémentaires pour POWERPIXEL8-RGB. … CH 15...
  • Page 24 Contrôle pour pixel 3 000-255 Gradateur maître (0-100%) Contrôle pour pixel 4 Rouge (0-100%) 000-255 Contrôle pour pixel 4 Vert (0-100%) 000-255 Contrôle pour pixel 4 000-255 Bleu (0-100%) Contrôle pour pixel 4 000-255 Gradateur maître (0-100%) BRITEQ 22/64 POWERPIXEL4+8-RGB ®...
  • Page 25 FRANÇAIS GUIDE D'UTILISATION C/ TABLEAUX DMX POUR POWERPIXEL8-RGB SEULEMENT Mode DMX 6 canaux : 2 groupes de 4 projecteurs, contrôle RGB Canal : Valeur : Fonction : Remarques Contrôle pour pixels 1+2+3+4 000-255 Rouge (0-100%) Contrôle pour pixels 1+2+3+4 000-255 Vert (0-100%) Contrôle pour pixels 1+2+3+4...

  • Page 26: Entretien

     Le contrôleur DMX demande à chaque appareil RDM d'envoyer certaines données de base afin de déterminer les appareils connectés. Le projecteur POWERPIXEL répond par :  Nom de l'appareil : PIXEL4-RGB ou PIXEL8-RGB  Fabricant : Briteq®  Catégorie : Gradateur LED  Micrologiciel : x.x.x.x (version du micrologiciel du projecteur) ...

  • Page 27: Spécifications

    1200Hz Angle de faisceau : 60° Dimensions : 440 x 172,5 x 154,4mm Poids : 5,20kg POWERPIXEL8-RGB Tension d'entrée : 110 - 240VAC, 50/60Hz Consommation : 290 Watt max. Fusible : 250V T2A (verre de 20mm) Réglage du son :...

  • Page 28: Vóór Gebruik

    NEDERLANDS GEBRUIKSAANWIJZING GEBRUIKSAANWIJZING ® Hartelijk dank voor de aankoop van dit BRITEQ product. Om ten volle van alle mogelijkheden te profiteren en in belang van uw eigen veiligheid, lees deze bedieningsinstructies zorgvuldig voordat u deze eenheid begint te gebruiken. KENMERKEN Deze eenheid is radiostoring onderdrukt.
  • Page 29  Gebruik bij het installeren van het apparaat altijd een geschikte en gecertificeerde veiligheidskabel.  Om elektrische schokken te voorkomen, open de afdekking niet. Afgezien van de zekering zijn er geen te onderhouden onderdelen binnenin aanwezig. BRITEQ 27/64 POWERPIXEL4+8-RGB ®...
  • Page 30 Belangrijk: Kijk nooit rechtstreeks in de lichtbron! Gebruik het effect niet in aanwezigheid van personen die aan epilepsie lijden. BESCHRIJVING: Opmerking: POWERPIXEL4-RGB afgebeeld en POWERPIXEL8-RGB hebben identieke bedieningen & aansluitingen. ® 1. ENERGIEVOORZIENING: uitgerust met originele Neutrik PowerCON . Sluit de meegeleverde ®...
  • Page 31  Druk op de ENTER-toets: de kanaalmodus (aantal gebruikte kanalen) kan nu worden ingesteld.  Gebruik de OMHOOG/OMLAAG-toetsen om de waarde in te stellen op de gewenste kanaalmodus:  POWERPIXEL4-RGB modi:  03CH: alle 4 projectors samen RGB BRITEQ 29/64 POWERPIXEL4+8-RGB ®...
  • Page 32  Druk op de MODE-toets totdat “SLAVE MODE” op de display verschijnt.  Verbind de projector met een master. Opmerking: POWERPIXEL4-RGB en POWERPIXEL8-RGB kunnen in één lijn worden gemixt, waarbij de master een POWERPIXEL8-RGB dient te zijn! GELUIDMODUS Gebruikt om de projector op alleenstaande geluidsmodus in te stellen met verschillende chases die in eindeloze loops worden afgespeeld.

  • Page 33: Elektrische Installatie

    Gebruik deze functie wanneer u een onmiddellijke show wilt op slechts 1 projector. Door de eenheden in een master/slave-verbinding samen te voegen, zal de eerste eenheid de andere eenheden bedienen voor een gesynchroniseerde automatische of geluidgeactiveerde lichtshow.  Verbind de projectors zoals te zien in de afbeelding hieronder. BRITEQ 31/64 POWERPIXEL4+8-RGB ®...
  • Page 34  De DMX-controller vraagt elk RDM-apparaat om bepaalde algemene gegevens zodat het kan identificeren welke apparaten zijn verbonden. De POWERPIXEL projector zal reageren:  Apparaatnaam: PIXEL4-RGB of PIXEL8-RGB  Fabrikant: Briteq®  Categorie: LED-dimmer  Firmware: x.x.x.x (firmwareversie van de projector) ...
  • Page 35 DMX-controller en deze gegevens naar alle projectors tegelijk te sturen. Er zullen in de toekomst meer functies worden toegevoegd. DMX-OVERZICHTEN Voor maximum compatibiliteit hebben beide de POWERPIXEL4-RGB en POWERPIXEL8-RGB dezelfde DMX-overzichten, zodat ze soepel met elkaar kunnen werken. Meer geavanceerde DMX-overzichten zijn specifiek voor elk model. Hieronder staan 3 overzichten: Gecombineerde overzichten, specifieke overzichten voor POWERPIXEL4-RGB en specifieke overzichten voor POWERPIXEL8-RGB.
  • Page 36 NEDERLANDS GEBRUIKSAANWIJZING 15/27-kanaals DMX-Modus: alle projectors individueel + 3ch voor speciale functies) Kanalen 1 tot 15 zijn identiek voor beide projectors, voor POWERPIXEL8-RGB zijn kanalen 16 tot 27 aanvullende individuele RGB-pixelbedieningen. … CH15 CH1 Functie … CH27 Waarde Master RGB-bediening op CH4-15 …...
  • Page 37 Blauw (0-100%) Bediening voor pixel 3 000-255 Master-Dimmer (0-100%) Bediening voor pixel 4 Rood (0-100%) 000-255 Bediening voor pixel 4 Groen (0-100%) 000-255 Bediening voor pixel 4 000-255 Blauw (0-100%) Bediening voor pixel 4 000-255 Master-Dimmer (0-100%) BRITEQ 35/64 POWERPIXEL4+8-RGB ®...
  • Page 38 NEDERLANDS GEBRUIKSAANWIJZING C/ DMX-OVERZICHTEN VOOR ALLEEN POWERPIXEL8-RGB 6-kanaals DMX-Modus: 2 groepen van 4 projectors, RGB-bediend Kanaal: Waarde: Functie: Opmerkingen Bediening voor pixels 1+2+3+4 000-255 Rood (0-100%) Bediening voor pixels 1+2+3+4 000-255 Groen (0-100%) Bediening voor pixels 1+2+3+4 Blauw (0-100%) 000-255...
  • Page 39  De DMX-controller vraagt elk RDM-apparaat om bepaalde algemene gegevens zodat het kan identificeren welke apparaten zijn verbonden. De POWERPIXEL projector zal reageren:  Apparaatnaam: PIXEL4-RGB of PIXEL8-RGB  Fabrikant: Briteq®  Categorie: LED-dimmer  Firmware: x.x.x.x (firmwareversie van de projector) ...
  • Page 40 Lamp: 4x RGB 30W COB LED-ververssnelheid: 1200Hz Straalhoek: 60° Afmetingen: 440 x 172,5 x 154,4mm Gewicht: 5,20kg POWERPIXEL8-RGB Energievoorziening: AC 110V - 240V, 50/60Hz Energieverbruik: 290 Watt max. Zekering: 250V T2A (20mm glas) Geluidbesturing: Ingebouwde microfoon DMX-aansluitingen: 3-pins & 5-pins XLR mannelijk/vrouwelijk...
  • Page 41 DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ® Vielen Dank für den Kauf dieses Briteq -Produkts. Bitte lesen Sie bitte diese Bedienungshinweise sorgfältig vor der Inbetriebnahme durch, um alle Möglichkeiten des Geräts voll zu nutzen sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN Dieses Gerät ist entstört. Das Gerät entspricht den aktuellen europäischen Anforderungen und nationalen Richtlinien.
  • Page 42  Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.  Das Gerät nicht an einen Dimmer anschließen.  Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.  Zur Vorbeugung gegen elektrische Schläge keine Abdeckungen entfernen. Außer der Sicherung hat das Gerät keine vom Benutzer austauschbaren Teile. BRITEQ 40/64 POWERPIXEL4+8-RGB ®...
  • Page 43 Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Das Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden. BESCHREIBUNG: Hinweis: POWERPIXEL4-RGB gezeigt, POWERPIXEL8-RGB hat identische Bedienelemente und Anschlüsse. ® 1. NETZSPANNUNG: mit originalem Neutrik PowerCON ausgestattet .
  • Page 44  Drücken Sie die MODE-Taste, bis „DMX MODE“ auf dem Display angezeigt wird.  Drücken Sie die ENTER-Taste: Der Kanalmodus (Anzahl der verwendeten Kanäle) kann eingestellt werden.  Verwenden Sie die Tasten ABWÄRTS und AUFWÄRTS, um den Wert auf den gewünschten Kanalmodus zu wechseln: BRITEQ 42/64 POWERPIXEL4+8-RGB ®...
  • Page 45 Masters in der Leitung.  Drücken Sie die MODE-Taste, bis „SLAVE MODE“ auf dem Display angezeigt wird.  Schließen Sie den Beamer an einen Master an. Hinweis: POWERPIXEL4-RGB und POWERPIXEL8-RGB können in einer Linie gemischt werden, Master sollte ein POWERPIXEL8-RGB sein! Modus „SOUND“...

  • Page 46: Elektrische Installation

    Verwenden Sie diese Funktion, wenn Sie eine sofortige Anzeige nur auf 1 Beamer wollen. Durch die Verknüpfung der Geräte in Master/Slave-Verbindung wird das erste Gerät die anderen Geräte steuern, um eine synchronisierte automatische oder mit dem Ton aktivierte Lichtshow zu zeigen. BRITEQ 44/64 POWERPIXEL4+8-RGB...
  • Page 47 Geräte-ID.  Der DMX-Controller fragt jedes RDM-Gerät nach einigen grundlegenden Daten, so dass er weiß, welche Geräte angeschlossen sind. Der POWERPIXEL-Beamer reagiert:  Gerätename: PIXEL4-RGB oder PIXEL8-RGB  Hersteller: Briteq®  Kategorie: LED-Dimmer  Firmware: x.x.x.x (Firmware-Version des Beamers)
  • Page 48 DMX-GRAFIKEN Für maximale Kompatibilität haben sowohl POWERPIXEL4-RGB als auch RGB-POWERPIXEL8-RGB die gleichen DMX-Grafiken, so dass sie leicht zusammen funktionieren können. Erweiterte DMX-Grafiken sind spezifisch für jedes Modell. Im Folgenden finden Sie 3 Teile: Kombinierte Grafiken, spezifische Grafiken für POWERPIXEL4-RGB und spezifische Grafiken für POWERPIXEL8-RGB.
  • Page 49 DEUTSCH BEDIENUNGSANLEITUNG 15 / 27 Kanal DMX-Modus: alle Beamer einzeln + 3 CH für Sonderfunktionen) Kanäle 1 bis 15 sind für beide Beamer identisch, für POWERPIXEL8-RGB sind Kanäle 16 bis 27 zusätzliche individuelle RGB-Pixel-Steuerelemente. … CH15 CH1-Wert CH1-Funktion … CH27...
  • Page 50 Blau (0-100%) Steuerung für Pixel 3 000-255 Master-Dimmer (0-100%) Steuerung für Pixel 4 Rot (0-100%) 000-255 Steuerung für Pixel 4 Grün (0-100%) 000-255 Steuerung für Pixel 4 000-255 Blau (0-100%) Steuerung für Pixel 4 000-255 Master-Dimmer (0-100%) BRITEQ 48/64 POWERPIXEL4+8-RGB ®...
  • Page 51 DEUTSCH BEDIENUNGSANLEITUNG C/ DMX-GRAFIKEN FÜR NUR POWERPIXEL8-RGB 6-Kanal DMX-Modus: 2 Gruppen von 4 Beamern, RGB gesteuert Kanal: Wert: Funktion: Hinweise Steuerung für Pixel 1+2+3+4 000-255 Rot (0-100%) Steuerung für Pixel 1+2+3+4 000-255 Grün (0-100%) Steuerung für Pixel 1+2+3+4 Blau (0-100%) 000-255 Steuerung für Pixel 5+6+7+8...
  • Page 52 Geräte-ID.  Der DMX-Controller fragt jedes RDM-Gerät nach einigen grundlegenden Daten, so dass er weiß, welche Geräte angeschlossen sind. Der POWERPIXEL-Beamer reagiert:  Gerätename: PIXEL4-RGB oder PIXEL8-RGB  Hersteller: Briteq®  Kategorie: LED-Dimmer  Firmware: x.x.x.x (Firmware-Version des Beamers) ...

  • Page 53: Technische Daten

    Lichtquelle: 4x RGB 30W COB LED-Bildwiederholrate: 1200Hz Abstrahlwinkel: 60° Abmessungen: 440 x 172,5 x 154,4mm Gewicht: 5,20kg POWERPIXEL8-RGB Netzspannung: AC 110V - 240V, 50/60Hz Leistungsaufnahme: 290 Watt max. Sicherung: 250V T2A (20mm Glas) Musiksteuerung: Eingebautes Mikrofon DMX-Anschlüsse: 3- und 5-poliger XLR Stecker/Buchse Benutzte DMX-Kanäle:...

  • Page 54: Antes Del Uso

    MANUAL DE INSTRUCCIONES MANUAL DE INSTRUCCIONES ® Gracias por comprar este producto de Briteq . Para aprovechar al máximo todas las posibilidades y para su propia seguridad, lea detenidamente este manual de instrucciones antes de comenzar a utilizar la unidad.

  • Page 55: Instrucciones De Seguridad

     Este aparato debe conectarse a tierra para cumplir con las regulaciones de seguridad.  No conecte la unidad a un dispositivo de atenuación.  Cuando instale la unidad utilice siempre un cable de seguridad apropiado y certificado. BRITEQ 53/64 POWERPIXEL4+8-RGB...
  • Page 56 Importante: ¡Nunca mire directamente a la fuente de luz! No utilice el efecto en presencia de personas que padezcan de epilepsia. DESCRIPCIÓN: Nota: Se muestra el POWERPIXEL4-RGB, el POWERPIXEL8-RGB tiene controles y conexiones idénticos. ® 1. ENTRADA DE ALIMENTACIÓN: equipado con Neutrik PowerCON original .

  • Page 57: Menú De Configuración

     Use los botones ABAJO y ARRIBA para cambiar el valor del modo de canal que desee:  Modos POWERPIXEL4-RGB:  03CH: los 4 proyectores juntos RGB  04CH: los 4 proyectores juntos RGB + atenuador maestro/audio/canal estroboscópico  05CH: los 4 proyectores juntos RGB + atenuador maestro + audio/canal estroboscópico BRITEQ 55/64 POWERPIXEL4+8-RGB ®...
  • Page 58 Se usa para fijar al proyector en modo esclavo; el proyector copia la salida del master en la línea.  Pulse el botón MODE hasta que aparezca en pantalla “SLAVE MODE”.  Conecte el proyector a un master. Nota: El POWERPIXEL4-RGB y el POWERPIXEL8-RGB pueden mezclarse en una línea, ¡el maestro debe ser un POWERPIXEL8-RGB! MODO DE SONIDO Se usa para fijar el proyector en modo de sonido independiente con diferentes series que se reproducen en bucles interminables.

  • Page 59: Instalación Eléctrica

     Configuración del master: Exactamente el mismo procedimiento que la configuración “STANDALONE”.  Configuración de los esclavos: Todos los esclavos deben fijarse en “SLAVE MODE”; véase la sección “menú de configuración” para obtener más información sobre la configuración. BRITEQ 57/64 POWERPIXEL4+8-RGB...
  • Page 60  El controlador DMX solicita a cada dispositivo RDM algunos datos básicos de forma que sabe qué dispositivos están conectados. El proyector POWERPIXEL responderá:  Nombre del dispositivo: PIXEL4-RGB o PIXEL8-RGB  Fabricante: Briteq®  Categoría: Potenciómetro LED  Firmware: x.x.x.x (versión de firmware del proyector)
  • Page 61 CUADROS DMX Para una máxima compatibilidad, tanto el POWERPIXEL4-RGB como POWERPIXEL8-RGB tienen las mismas tablas DMX, para que puedan funcionar juntos con facilidad. Tablas DMX más avanzadas son específicas para cada modelo. A continuación encontrará 3 partes: Tablas combinadas, tablas específicas del POWERPIXEL4-RGB y tablas específicas del POWERPIXEL8-RGB.
  • Page 62 Modo de 15 / 27 canales DMX: todos los proyectores individualmente + 3CH para funciones especiales) Los canales 1 a 15 son idénticos para ambos proyectores, para el POWERPIXEL8-RGB, los canales 16 a 27 son controles adicionales individuales de píxeles RGB.
  • Page 63 Atenuador maestro (0-100%) Control para el píxel 4 Rojo (0-100%) 000-255 Control para el píxel 4 Verde (0-100%) 000-255 Control para el píxel 4 000-255 Azul (0-100%) Control para el píxel 4 000-255 Atenuador maestro (0-100%) BRITEQ 61/64 POWERPIXEL4+8-RGB ®...
  • Page 64 ESPAÑOL MANUAL DE INSTRUCCIONES C/ TABLAS DMX SÓLO PARA POWERPIXEL8-RGB Modo 6 canales DMX: 2 grupos de 4 proyectores, controlados RGB Canal: Valor: Función: Comentarios Control para los píxeles 1 + 2 + 3 + 4 000-255 Rojo (0-100%) Control para los píxeles 1 + 2 + 3 + 4...

  • Page 65: Mantenimiento

     El controlador DMX solicita a cada dispositivo RDM algunos datos básicos de forma que sabe qué dispositivos están conectados. El proyector POWERPIXEL responderá:  Nombre del dispositivo: PIXEL4-RGB o PIXEL8-RGB  Fabricante: Briteq®  Categoría: Potenciómetro LED  Firmware: x.x.x.x (versión de firmware del proyector)

  • Page 66: Especificaciones

    Tasa de actualización LED: 1200Hz Ángulo del haz: 60° Tamaño: 440 x 172,5 x 154,4mm Peso: 5,20kg POWERPIXEL8-RGB Entrada de alimentación: CA 110V - 240V, 50/60Hz Consumo de potencia: 290 vatios máximo. Fusible: 250V T2A (cristal de 20mm) Control por Sonido: Micrófono interno...

This manual is also suitable for:

Powerpixel4-rgb
