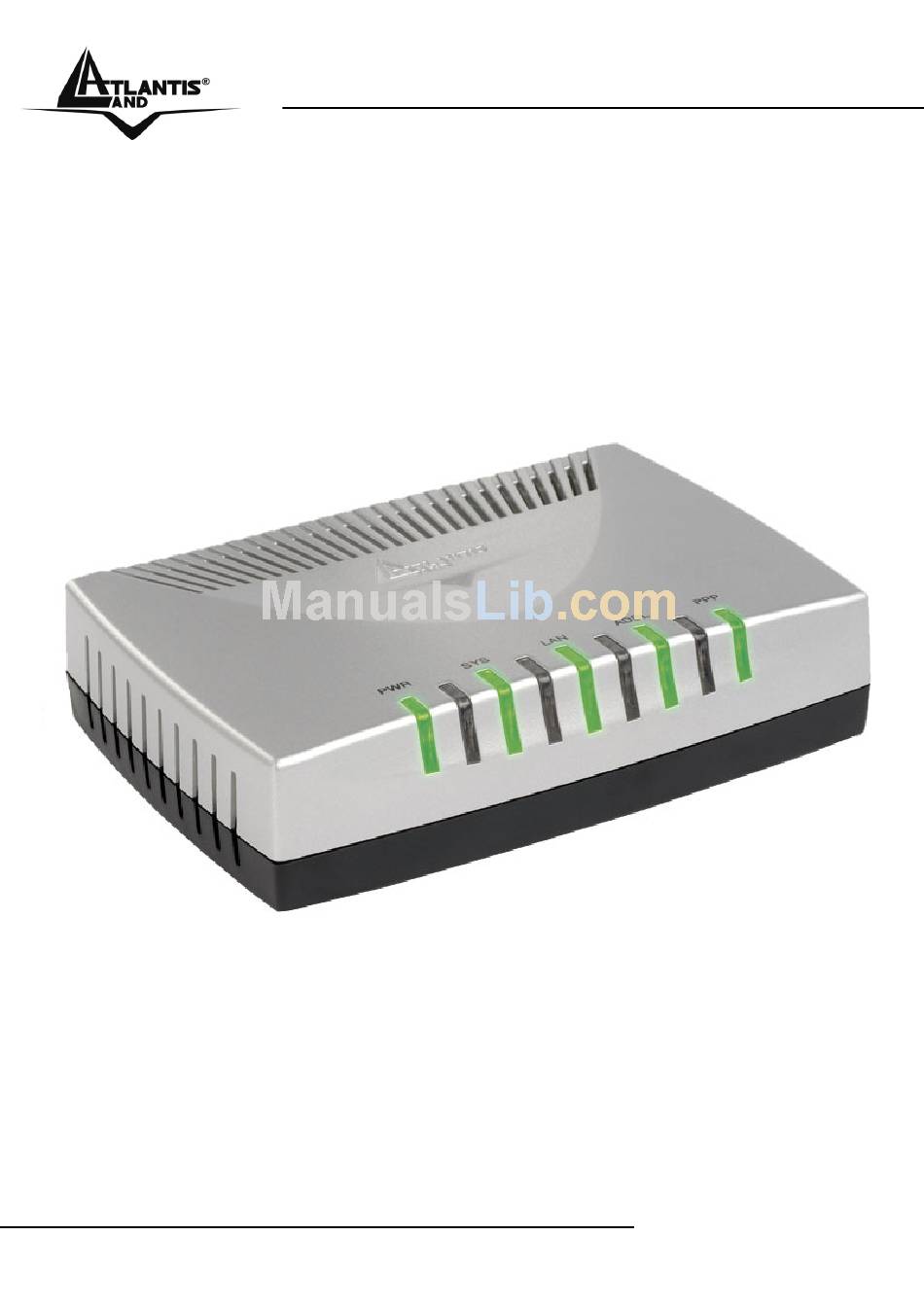

  • Page 1 WebShare 111/141 ROUTER ADSL2+ A02-RA111 A02-RA141 MANUEL COMPLET A02-RA11(4)1 _MF02 Where solutions begin Company certified ISO 9001:2000...
  • Page 2 Where solutions begin Company certified ISO 9001:2000...

  • Page 3: Table Of Contents

    CHAPITRE 1: INTRODUCTION 1.1 Description du WebShare Router ADSL 2+ 1.2 Contenu de la boite 1.3 Caractéristiques techniques 1.4 Installation du WebShare Router ADSL2+ CHAPITRE 2: UTILISATION DU WEBSHARE ROUTER ADSL2+ 9 2.1 Précautions pour l’usage du WebShareRouter ADSL2+ 2.2 LES LED frontales 2.3 Connecteurs 2.4 Câblage CHAPITRE 3: CONFIGURATION...
  • Page 4 3.4 Configuration du Navigateur 3.5 Configuration avec le navigateur 3.5.1 Utiliser l’interface de Configuration 3.6 Configuration du mot de passe 3.7 Réinitialisation CHAPITRE 4: ASSISTANT DE CONFIGURATION 4.1 Introduction 4.2 Encapsulation 4.2.1 PPP over Ethernet 4.2.2 PPPoA 4.2.3 RFC 1483 4.3 Multiplexage 4.3.1 Multiplexage en base VC 4.3.2 Multiplexage en base LLC...
  • Page 5 5.4.3 Configuration RIP 5.4.4 Multicast 5.5 Configuration CHAPITRE 6: CONFIGURATION DU RESEAU WAN 6.1 Introduction 6.2 Protocole PPPoE 6.3 Encapsulation PPTP 6.4 Gestion du trafic “Traffic Shaping” 6.5 Configuration CHAPITRE 7: NETWORK ADDRESS TRANSLATION (NAT) 7.1 Introduction au NAT 7.1.1 Applications 7.1.2 Typologie de mappage 7.2 SUA (Single User Account) et NAT 7.3 Virtual Serveur et DMZ...
  • Page 6 8.1.6 Web 81.7 Configuration 8.2 IP Filter 8.3 SNMP 8.4 UPnP 8.5 DNS Dynamique 8.5.1 DYNDNS Wildcard 8.5.2 Configuration CAPITOLO 9: ADVANCED SETUP 9.1 Routing 9.2 NAT 9.3 ADSL CHAPITRE 10: MAINTENANCE (CONFIGURATION DE DATE ET HEURE) 10.1 Administration (mot de passe) 10.2 Time Zone 10.3 Firmware 10.4 SysRestart...
  • Page 7 A.1 Utilisation des LED pour le diagnostique A.1.1 LED Alimentation A.1.2 LED LAN A.1.3 LED DSL A.2 Telnet A.3 Configuration WEB A.4 Login avec Nom d’utilisateur et Mot de passe A.5 Interface LAN A.6 Interface WAN A.7 Accès à Internet A.8 Administration à...
  • Page 8 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 1...
  • Page 9 (Class B). Son fonctionnement est soumis à deux conditions : • • Il ne doit pas provoquer d’interférences gênantes. • Il ne doit pas subir d’interférences, et notamment pas d’interférences susceptibles d’entraîner un fonctionnement anormal. la présente entreprise, son distributeur ou A02-RA111 / A02-RA141 WebShare 111/141 Pag. 2...
  • Page 10 Augmenter la distance entre le récepteur et l’équipement. • Brancher l’équipement dans une prise située sur un circuit différent de celui auquel le récepteur est connecté. • Demander conseil au revendeur ou à un technicien radio-télévision expérimenté. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 3...

  • Page 11: Chapitre 1: Introduction

    1.1 Description du WebShare Router ADSL 2+ Le WebShare Router ADSL2+ possède 1 port ADSL haute vitesse et 4 ports Fast Ethernet (1 port sur le modele A02-RA111). Il supporte les vitesses maxi de 24 Mbps en réception et 1 Mbps en envoi.

  • Page 12: Caractéristiques Techniques

    Circuits Virtuels Permanents multiples: Le router ADSL en supporte jusqu’à 8. Fast Ethernet: Vous pourrez connecter directement 1 ordinateur acheter d’autres dispositifs (Switch pour plus de ordinateurs) avec le modele A02-RA111 ou 4 ordinateurs sur le modelo A02-RA141. Tous ces ports supportent la fonction auto MDI-II/MDI-X ;...

  • Page 13: Installation Du Webshare Router Adsl2

    Directement à 1 ordinateur, à travers le câble LAN CAT 5. A un Hub/Switch à travers un port avec le câble CAT. Directement à 4 ordinateurs, à travers le câble LAN CAT 5 (dans le modele A02-RA141). A02-RA111 / A02-RA141 WebShare 111/141 Pag. 6...
  • Page 14 Connectez l’alimentation AC-DC au réseau électrique et à la prise (POWER) située à l’arrière du boitier. Vous pouvez voir dans l’exemple suivant, le câblage d’un réseau : • 1 ordinateur est directement connecté au Router (A02-RA111) • différents ordinateurs utilisant un Switch (A02-RA111) •...
  • Page 15 WebShare 111/141 Vous pourrez connecter directement 1 ordinateur ou acheter d’autres dispositifs (Switch pour plus de ordinateurs) avec le modele A02-RA111 ou 4 ordinateurs sur le modelo A02-RA141. Tous ces ports supportent la fonction auto MDI- II/MDI-X ; ils peuvent donc fonctionner individuellement avec des câbles droits ou croisés.

  • Page 16: Chapitre 2: Utilisation Du Webshare Router Adsl2

    • Mettre le Routeur ADSL sur une surface plate et stable. • Utiliser exclusivement l'alimentation fournie dans l'emballage. • Pour effectuez la mise à jour connexion filaire. du firmware, vous devez utiliser une A02-RA111 / A02-RA141 WebShare 111/141 Pag. 9...

  • Page 17: Les Led Frontales

    Clignote pendant le transfert des données. Verte = connexion à 100Mbps Orange = connexion à 10Mbps Sur le A02-RA111 il y a une seule LED. Fixe indique l’alignement correct, clignotante pour les pertes de ADSL signal.

  • Page 18: Connecteurs

    Les Led Power, SYS, LAN et ADSL doivent être allumées (si différent, contrôlez de nouveau votre câblage). Les câbles Cat 5 peuvent être croisés ou droits, le dispositif gère l’auto polarité, A02-RA111 / A02-RA141 Usage Prise d’alimentation secteur.
  • Page 19 Il faut utiliser un filtre pour chaque prise ou est connecté un téléphone/fax analogique. Ce filtre n’est pas compris dans la boîte du produit et doit donc être acheté séparément. Atlantis Land recommande d’utiliser des adaptateurs agrées (A01-AF2). A02-RA111 / A02-RA141...
  • Page 20 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 13...

  • Page 21: Chapitre 3: Configuration

    1. Allez dans Panneau de Configuration. Double-cliquez sur Réseau.et afficher l’onglet Configuration. 2. Sélectionnez le protocole TCP/IP -> NIC carte, ou une carte réseau Ethernet du PC. 3. Cliquez sur Propriétés A02-RA111 / A02-RA141 WebShare 111/141 et le masque de sous réseau Pag. 14...
  • Page 22 WebShare 111/141 4. Dans l’onglet Adresse IP Sélectionnez l’option Obtenir automatiquement une adresse IP . A02-RA111 / A02-RA141 Pag. 15...
  • Page 23 WebShare 111/141 Sélectionnez l’onglet DNS. Sélectionnez l’option Désactiver DNS puis cliquez sur OK pour terminer la configuration. Vous devez redémarrer l’ordinateur pour que les changements prennent effet. A02-RA111 / A02-RA141 Pag. 16...

  • Page 24: Configuration Sous Windows Nt4.0

    Protocole. 2. Sélectionnez TCP/IP Protocol et après cliquez sur Propriétés. 3. Sélectionnez (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur DHCP et après cliquez sur OK pour terminer la configuration. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 17...
  • Page 25 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 18...
  • Page 26 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 19...

  • Page 27: Configuration Sous Windows 2000

    1. Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.. 2. Double-cliquez sur connexion au réseau local. Dans Connexion au réseau local cliquez sur Propriétés. 3. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 20...
  • Page 28 WebShare 111/141 4. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement A02-RA111 / A02-RA141 Pag. 21...

  • Page 29: Configuration Sous Windows Xp

    WebShare 111/141 5. Cliquez sur OK pour terminer la configuration 3.1.4 Configuration sous Windows XP 1. Allez sur Panneau de Configuration. Double-cliquez sur Accès Réseau 2. Double-cliquez sur Connexion au Réseau local. 3. Cliquez Propriétés. A02-RA111 / A02-RA141 Pag. 22...
  • Page 30 WebShare 111/141 4. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. 5. Sélectionnez Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement. 6. Cliquez sur OK pour terminer la configuration. A02-RA111 / A02-RA141 Pag. 23...

  • Page 31: Configuration En Environnement Mac Os

    IPCONFIG (pour Win2000, XP) et éventuellement réinstallez le TCP/IP. Maintenez la touche reset enfoncée pendant une dizaine de secondes. Le Routeur ADSL fera un reboot et rechargera la configuration initiale. A02-RA111 / A02-RA141 WebShare 111/141 1. Cliquez sur l’icône Pomme dans l’angle en haut à...

  • Page 32: Configuration Initiale

    Internet vous disposez et vous munir d'informations précises concernant votre compte. Si votre fournisseur d'accès demande un Login et un Mot de Passe (c’est parce que vous avez un compte PPPoE ou PPPoA), utilisez le protocole PPPoA (RFC2364) ou PPPoE (RFC2516). A02-RA111 / A02-RA141 Subnet Mask 192.168.1.254 255.255.255.0...

  • Page 33: Webshare

    Ne jamais établir de connection. 5. 5. Cliquez sur le bouton Paramètres réseau… et vérifiez ensuite qu’aucune case n’est cochée dans la fenêtre Paramètres du réseau local. 6. 6. Refermez toutes les fenêtres en cliquant sur OK. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 26...

  • Page 34: Configuration Avec Le Navigateur

    3.5 Configuration avec le navigateur Accédez avec Internet Explorer à l’adresse IP par défaut: http://192.168.1.254 puis appuyez sur le bouton Entrer. Utilisez “admin” (comme nom d’utilisateur) et “atlantis” (comme mot de passe). Appuyez sur OK pour continuer. A02-RA111 / A02-RA141 Pag. 27...

  • Page 35: Utiliser L'interface De Configuration

    Date et heure, Fimware, Redémarrage du routeur, Diagnostics. • Cliquez sur “Status” (Device Info, System Log, Statistics) pour afficher un résumé des réglages du routeur. • ”Help” A02-RA111 / A02-RA141 WebShare 111/141 pour lancer l’assistant de (Administration, Time Zone, Firmware, Pag. 28...
  • Page 36 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 29...

  • Page 37: Configuration Du Mot De Passe

    Vous pourrez de nouveau entrer dans le menu de configuration, comme au premier branchement de votre routeur. A02-RA111 / A02-RA141 Description Introduisez le nouveau mot de passe...

  • Page 38: Chapitre 4: Assistant De Configuration

    Ils existent deux conventions pour identifier quel protocole est transporté par un Virtual Circuit. Assurez-vous d’avoir configuré la même convention que celle utilisée par votre FAI. 4.3.1 Multiplexage en base VC Chaque protocole est assigné à un Virtual Circuit spécifique. A02-RA111 / A02-RA141 Pag. 31...

  • Page 39: Multiplexage En Base Llc

    VPI est de 0 à 255, pour le VCI de 32 à 65535 (les canaux de 0 à 31 sont utilisés pour la gestion du trafic ATM). 4.5 Configuration avec l’assistant : Cliquez sur “Quick Start” pour voir la première fenêtre de la procédure. Cliquez sur “Run Wizard” pour lancer la procédure. A02-RA111 / A02-RA141 Pag. 32...
  • Page 40 Cliquez sur “Next” pour poursuivre la procédure ou “Exit” pour en sortir, réglage du “Mot de passe”. Cliquez sur “Back” pour revenir à la page précédente, “Next” pour poursuivre la procédure ou “Exit” pour en sortir, réglage de la “Date et heure”. A02-RA111 / A02-RA141 Pag. 33...
  • Page 41 WebShare 111/141 Cliquez sur “Back” pour revenir à la page précédente, “Next” pour poursuivre la procédure ou “Exit” pour en sortir, choix du “Type de connexion”. A02-RA111 / A02-RA141 Pag. 34...
  • Page 42 “Exit” pour en sortir, le “Type de connexion”. Complétez chacun des champs en fonction du type de connexion dont vous disposez, le plus fréquemment utilisé est le PPP0E/PPPoA. Dans les 4 fenêtres suivantes, vous verrez le détail de chacun des types possibles : A02-RA111 / A02-RA141 Pag. 35...
  • Page 43 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 36...
  • Page 44 WebShare 111/141 Cliquez sur “Back” pour revenir à la page précédente, “Next” pour sauvegarder les nouveaux réglages ou “Exit” pour en sortir, l’assistant de configuration a terminé sa tâche. A02-RA111 / A02-RA141 Pag. 37...

  • Page 45: Test De La Connection Internet

    (par exemple www.atlantis-land.fr), si la page demandée est visualisée, la configuration est bonne, sinon vérifiez que tous les paramétrages sont corrects et éventuellement recommencez la procédure de réglage. A02-RA111 / A02-RA141 Pag. 38...

  • Page 46: Chapitre 5: Configuration Reseau

    5.1.1 LAN, WAN et Router ADSL Les interfaces réseau présentes dans un Router ADSL appartiennent au LAN quand elles sont destinées à la connection avec les ordinateurs du réseau privé ou au coté WAN, pour le réseau Internet. A02-RA111 / A02-RA141 Pag. 39...

  • Page 47: Adresses Des Serveurs Dns

    Lorsque le Provider ne fournit pas de spécifications particulières pour la configuration des serveurs DNS, regardez le guide présent dans l’interface de configuration. 5.4.2 Adresses IP et Masque de sous réseau Voir le chapitre consacré dans l’assistant de configuration. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 40...

  • Page 48: Configuration Rip

    224.0.0.1 pour participer à la communication IGMP. Le Router ADSL supporte les deux versions du protocole IGMP. Au démarrage, le Router interroge tous les réseaux qui lui sont connectés pour identifier les appartenances de groupe. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 41...

  • Page 49: Configuration

    IP Subnet Mask par défaut est 255.255.255.0). Dynamic Route Sélectionnez la version du protocole RIP. Direction Sélectionnez la direction du protocole RIP. L’IGMP (Internet Group Multicast Protocol) est un protocole Multicast A02-RA111 / A02-RA141 Router Local IP Description WebShare 111/141 Pag. 42...
  • Page 50 Primary DNS Serveur Introduisez l’adresse IP du deuxième serveur de DNS Secondary DNS Serveur Cliquez pour sauvegarder les réglages et revenir à la page de Save configuration principale. Cliquez pour annuler. Cancel A02-RA111 / A02-RA141 WebShare 111/141 DHCP Description Pag. 43...

  • Page 51: Chapitre 6: Configuration Du Reseau Wan

    Ce paramètre peut être plus bas (mais pas plus haut) que la vitesse maximale de la ligne. Le Sustained Cell Rate (SCR) est le débit moyen garanti, il ne peut pas être plus grand que le PCR (le paramètre de défaut est 0 celles/sec). A02-RA111 / A02-RA141 Pag. 44...
  • Page 52 SCR jusqu'à ce que la moyenne rattrape la valeur du SCR. A ce point, de nouvelles données peuvent être envoyées (jusqu’à la valeur du MBS) au PCR. Le schéma suivant montre la relation entre PCR, SCR et MBS. A02-RA111 / A02-RA141 Pag. 45...

  • Page 53: Configuration

    WebShare 111/141 6.5 Configuration Cliquez sur Interface Setup et après sur “Internet” pour ouvrir la fenêtre de configuration : A02-RA111 / A02-RA141 Pag. 46...
  • Page 54 à Internet. Introduisez le “Mot de passe” transmis par le FAI pour la Password connection à Internet. Sélectionnez la méthode de multiplexage utilisée, les options Multiplex disponibles sont VC ou LLC. Connection Settings A02-RA111 / A02-RA141 WebShare 111/141 DESCRIPTION Pag. 47...
  • Page 55 (avec un soin spécial pour la connexion ADSL). En cas de doutes s’adresser au personnel qualifié ou contacter l’assistance technique d‘ Atlantis-Land. Atlantis Land ne pourra pas être considérée configuration de l’appareil. Il ne faut pas utiliser le dispositif avec des abonnements non Forfait (non Flat).
  • Page 56 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 49...

  • Page 57: Chapitre 7: Network Address Translation (Nat)

    De cette façon tous les paquets sortants par le Router auront dans le champ expéditeur l’adresse IP publique du Router. Lorsque les paquets reviennent au Router, celui-ci effectuera le procédé inverse et les enverra à l’ordinateur initial. A02-RA111 / A02-RA141 Pag. 50...

  • Page 58: Applications

    Many to Many No Overload: plusieurs IP locales sur plusieurs IP publiques avec un rapport “un à un”. Serveur: permet de spécifier quels services fournis par des serveurs du réseau local, doivent être accessible par le WAN. Voir tableau suivant. A02-RA111 / A02-RA141 Pag. 51...

  • Page 59: Sua (Single User Account) Et Nat

    7.3.1 Ports et services De nombreuses applications Internet nécessitent, pour être utilisée totalement, une configuration particulière de la section Serveur SUA du Router ADSL. Vous trouverez dans la liste suivante quelques exemples. A02-RA111 / A02-RA141 Mappage IP ILA1 IGA1 ILA1 IGA1 ILA2 IGA1 …...
  • Page 60 POP3 Email SUN Remote Procedure Call (RPC) Network News Transfer Protocol (NNTP) 119/tcp Network Time Protocol (NTP) News Simple Management Network Protocol (SNMP) A02-RA111 / A02-RA141 Connections Sortantes Aucun Aucun Aucun Aucun 7648 TCP &UDP, 24032 5632 UDP, 22 UDP,...

  • Page 61: Virtual Server

    Network Fichier System (NFS) Routing Information Protocol (RIP) Layer 2 Tunnelling Protocol (L2TP) 7.3.2 Virtual Server Cliquer sur Advanced Setup et puis NAT (est activé). Il faut cliquer sur Virtual Server. A02-RA111 / A02-RA141 WebShare 111/141 162/udp 179/tcp 443/tcp 513/tcp...
  • Page 62 Pour adresser un seul port, répétez la valeur introduite dans le champ ”Start Port No.”. Introduisez l’adresse IP du serveur qui fournit le service. Local IP Address Dans l’image il y a un example de Virtual Server activé. A02-RA111 / A02-RA141 WebShare 111/141 Description Pag. 55...
  • Page 63 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 56...

  • Page 64: Sélection Du Type

    7.4 Sélection du type En cliquant sur Advanced Setup, puis NAT (activé) la fenêtre suivante apparaîtra. Choisir Multiple sous Number of IPs et cliquer sur Save et après sur IP Address Mapping(for Multiple IPs Service). A02-RA111 / A02-RA141 Pag. 57...
  • Page 65 Address (ILA)”. Désactivé en mode “Serveur”. C’est la dernière adresse de la plage des “Inside Local IP Local End IP Address (ILA)”. Si la règle est destinée à toutes les IP locales, A02-RA111 / A02-RA141 WebShare 111/141 Description Pag. 58...
  • Page 66 Uniquement en mode “Many-to-One” et “Serveur”. C’est la dernière adresse de la plage des “Inside Global IP Public End IP Address (IGA)”. Désactivé en mode “One-to-one”, “Many-to- One” et “Serveur”. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 59...

  • Page 67: Chapitre 8: Access Management (Securite)

    Utilisez l’adresse IP publique du Router ADSL pour configurer le produit à partir du WAN (Internet). Utilisez l’adresse IP privée du Router ADSL pour configurer le produit à partir du LAN (réseau local). A02-RA111 / A02-RA141 WebShare 111/141 Pag. 60...

  • Page 68: Déconnection Automatique

    à travers une session FTP en utilisant un Client approprié ou la commande DOS “Ftp” (ex. C:\>ftp 192.168.1.254). 8.1.6 Web Vous pouvez configurer le Router ADSL à travers une interface Web. 81.7 Configuration Cliquez sur “Access Management” dans la fenêtre “ACL ”. A02-RA111 / A02-RA141 Pag. 61...

  • Page 69: Ip Filter

    à vos attentes. La relation logique entre les règles est de type OU, le Firewall teste le paquet qui le traverse, à partir de la règle numéro 1 puis lorsque la règle est satisfaite, l'action spécifique est exécutée. A02-RA111 / A02-RA141 WebShare 111/141 Description...
  • Page 70 WebShare 111/141 A02-RA111 / A02-RA141 Pag. 63...

  • Page 71: Snmp

    Communauté de lecture(Get Community): Mot de passe pour accéder à l'information publique (maximum 127 caractères), par défaut “public” . Communauté d’ècriture (Set Community): Mot de passe pour accéder à l'information privée (maximum 127 caractères), par défaut “private”. A02-RA111 / A02-RA141 Pag. 64...

  • Page 72: Upnp

    Cliquez sur “UPnP” dans la fenêtreAccess Management. • UPnP Service: Pour activer la configuration du Routeur avec l’UPnP. • Auto-Configured: Pour Activer la NAT Trasversal. Pour plus de details aller à l’Appendice B. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 65...

  • Page 73: Dns Dynamique

    Pour configurer la fonction DNS Dynamique, cliquez sur “Dynamic DNS” dans la fenêtre “Access Management ”. Le tableau suivant décrit les champs contenus dans la fenêtre “Dynamic DNS”. Paramètres pour activer la fonction. Dynamic DNS nom du provider du service. Service Provider A02-RA111 / A02-RA141 WebShare 111/141 Description Pag. 66...
  • Page 74 DNS Dynamique. votre adresse e-mail. E-mail Address User nom d’utilisateur du compte. mot de passe du compte. Password pour activer la fonction DYNDNS Wildcard. Enable Wildcard pour sauvegarder les configurations. Save A02-RA111 / A02-RA141 WebShare 111/141 Pag. 67...

  • Page 75: Capitolo 9: Advanced Setup

    Utilisez la fenêtre “Routing (dans Advanced Setup)” si vous utilisez un autre Router dans le reseau. Si vous avez un autre Routeur BroadBand sur le LAN, vouz devez introduire une ligne dans le tableau. Voilà un exemple de configuration A02-RA111 / A02-RA141 Pag. 68...

  • Page 76: Nat

    WebShare 111/141 9.2 NAT Voir le chapitre 7. A02-RA111 / A02-RA141 Pag. 69...

  • Page 77: Adsl

    ADSL Mode: 6 choix sont disponibles Auto Sync-UP, ADSL2+, ADSL2, G.dmt, G.lite et T1.413 ADSL Type: 5 choix AnnexA, Annex I, Annex A/L, Annex M, Annex A/I/J/L/M. En choisissant Auto Sync-UP, il détecte automatiquement le code de ligne ADSL. A02-RA111 / A02-RA141 Pag. 70...

  • Page 78: Chapitre 10: Maintenance (Configuration De Date Et Heure)

    Il est conseillé de changer le password et le Login afin d'augmenter la sûreté. Si vous ne vous rappelez plus de votre password il suffit de presser la touche reset pendant 10 secondes ou plus: un retour aux conditions par défaut est effectué A02-RA111 / A02-RA141 WebShare 111/141 Pag. 71...

  • Page 79: Time Zone

    Le protocole par défaut, l’NTP (RFC 1305) est identique au protocole RFC 868. Sélectionnez la Time Zone de votre lieu géographique. Ce Time Zone paramètre représente la différence d’horaire entre votre A02-RA111 / A02-RA141 Description Time Serveur • le serveur NTP •...

  • Page 80: Firmware

    Le procès est effectué à travers le ftp et dure environ 2 minutes, puis le router redémarrera. Cliquez sur “Firmware”, pour accéder à la fenêtre suivante, suivez les instructions pour exécuter la mise à jour. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 73...
  • Page 81 Vous pourrez, accéder à la configuration du produit en exécutant de nouveau le login. Si le procès d’Upload ne se passe pas correctement, vous verrez la fenêtre suivante. Cliquez sur le bouton “Back” pour revenir à la fenêtre précédente et re- exécuter l’opération. A02-RA111 / A02-RA141 WebShare 111/141 Description Pag. 74...

  • Page 82: Sysrestart

    Web en cours (fermeture ou lancement d’une nouvelle), sous peine de corrompre le processus. 10.4 SysRestart Cliquer sur Current Setting per faire redemarrer le routeur, cliquer sur Factory Default Settings une remise à zero. A02-RA111 / A02-RA141 WebShare 111/141 Pag. 75...

  • Page 83: Diagnostics

    WebShare 111/141 10.5 Diagnostics Cette fenêtre permet de diagnostiquer d’éventuels problèmes sur le Router ADSL. Cliquez sur “Diagnostic”, puis choisir le PVC pour afficher la fenêtre suivante. A02-RA111 / A02-RA141 Pag. 76...

  • Page 84: Capitolo 11: Status

    Router ADSL. Les champs ne sont pas modifiables, seule la visualisation des données de configuration et de fonctionnement est permise. Choisir entre Device Info (LAN, WAN, ADSL), System Log et Statistics (LAN, ADSL) A02-RA111 / A02-RA141 Pag. 77...

  • Page 85: Appendice A: Resolution Des Problemes

    Switch réseau. Vérifiez que le câble est fonctionnel. Vérifiez que la carte réseau de l’ordinateur fonctionne correctement. Si le problème persiste, contactez l’assistance technique Atlantis Land. A02-RA111 / A02-RA141 WebShare 111/141 Action Corrective Action Corrective Pag. 78...

  • Page 86: Led Dsl

    Assurez-vous de ne pas avoir une session Console active. Assurez-vous d’avoir activé l’accès Web pour la configuration. Si la fonction” Secured Client IP” est activé, vérifiez que l’IP de l’ordinateur correspond à celle configurée. A02-RA111 / A02-RA141 WebShare 111/141 Action Corrective Action corrective Action corrective Pag.

  • Page 87: Login Avec Nom D'utilisateur Et Mot De Passe

    Les paramètres par défaut pour l’accès à la configuration du Router ADSL sont: Username: admin Password: atlantis Pour augmenter le niveau de sécurité du système, il est très important de modifier le mot de passe de défaut. A02-RA111 / A02-RA141 WebShare 111/141 Action corrective Action corrective Pag. 80...

  • Page 88: Interface Lan

    FAI. Redémarrez le Router ADSL. Si le problème persiste contactez l’assistance technique Atlantis Land. Il n’est pas possible d’obtenir une adresse IP publique par le FAI. L’adresse IP publique est fournie par le FAI après l’authentification de username et mot de passe.

  • Page 89: Administration À Distance

    Utilisez l’adresse IP privée pour accéder à la configuration du Router ADSL du LAN. Regardez la section A.6 pour vérifier la connection au LAN. Regardez la section A.7 pour vérifier la connection au WAN. Regardez la section A.4. A02-RA111 / A02-RA141 WebShare 111/141 Action corrective Action corrective Pag. 82...

  • Page 90: Appendice B :Upnp

    Name. En cliquant dessus, vous entrerez dans la configuration du Router ADSL (de la même façon que quand vous introduisez l’IP dans l’URL de IE). En cliquant le bouton droit, puis Propriété vous aurez accès aux renseignements supplémentaires. A02-RA111 / A02-RA141 Pag. 83...
  • Page 91 Sur Panneau de Contrôle et puis Connexions de réseau, vous devriez trouver Connexion Internet. En double cliquant, vous verrez l’image suivante: choisissant Propriété, puis Configurations vous effectuerez configurations nécessaires à l’usage de l’UPnP. En fait, il vous suffira appuyer «Ajoute» pour créer un Virtual Server. A02-RA111 / A02-RA141 Pag. 84...
  • Page 92 En appuyant sur OK, le protocole UpnP communiquera avec le Router. Avec cette modalité, vous pouvez configurer un Virtual Server sur chaque ordinateur sans accéder au Router. Seules quelques applications sont capables de configurer le service UpnP. Ceci rendra ces applications utilisables très facilement. A02-RA111 / A02-RA141 Pag. 85...

  • Page 93: Appendice C :Dns Dynamique

    Voyons en détail comme effectuer un enregistrement avec un administrateur DDNS, peut-être le plus connu. Allez sur le site:www.dyndns.org, cliquez sur Account. Effectuez l’enregistrement en cliquant sur Create Account, puis en introduisant: Username, Adresse Mail et Password. A02-RA111 / A02-RA141 Pag. 86...
  • Page 94 DNS Dynamique. votre adresse e-mail. E-mail Address nom d’utilisateur du compte. User mot de passe du compte. Password pour activer la fonction DYNDNS Wildcard. Enable Wildcard Save pour sauvegarder les configurations. A02-RA111 / A02-RA141 WebShare 111/141 Description Pag. 87...

  • Page 95: Appendice D :Support Filtrage De Paquets

    Port Expéditeur Port Destination Ce paquet sortant arrive au Router qui le NAT étant activé, en change l’adresse de l’expéditeur en y mettant son adresse Publique et le renvoi au serveur DNS. A02-RA111 / A02-RA141 ordinateur- Router[Sortant] 192.168.1.X IP du Server DNS...
  • Page 96 À ce point, à travers le paquet UDP arrivé, le PC(X) (192.168.1.X) a résolu l’URL et il connaît l’adresse IP associée. Commence donc la phase de construction de la connexion TCP (le protocole TCP en faisant la demande, contrairement à UDP). A02-RA111 / A02-RA141 Router-Internet[Sortant] IP coté WAN du Router IP du Server DNS...
  • Page 97 IP Destination Paquet contenu Porte Expéditeur Porte Destination Arrivé au Router, le paquet est examiné et renvoyé à l’IP de l’expéditeur. Direction Paquet IP Expéditeur A02-RA111 / A02-RA141 ordinateur- Router[Sortant] 192.168.1.X IP URL Type TCP Router-Internet[Sortant] IP coté WAN du Router...
  • Page 98 Le paquet, une fois reçu par le serveur, est renvoyé à l’expéditeur sur le port ou la réponse est attendue. Au niveau IP, le même parcours est effectué. A02-RA111 / A02-RA141 192.168.1.X Type TCP WebShare 111/141 Pag.

  • Page 99: Appendice E: Caracteristiques Avançees

    IP, NAT, ARP, ICMP, IGMP, DHCP(serveur, client et relay), RIP1/2 , SNTP client, UPnP, Telnet server, SNMP 1 x RJ45 port LAN Fast Ethernet [A02-RA111] 4 x RJ45 ports LAN Fast Ethernet [A02-RA141] 1 port WAN RJ11 pour la connection ADSL Bouton Reset LEDs pour pour un diagnostic immédiat...

  • Page 100: Appendice F :Support

    FAI), vous pouvez contacter l’help desk téléphonique gratuite d’Atlantis Land qui vous fournira assistance du lundi au vendredi de 9.00 à 13.00 et de 14.00 à 18.00. Vous pouvez aussi nous contacter par email info.fr@atlantis-land.com ou tech-fr@atlantis-land.com Atlantis Land France 57, Rue d’Amsterdam...
