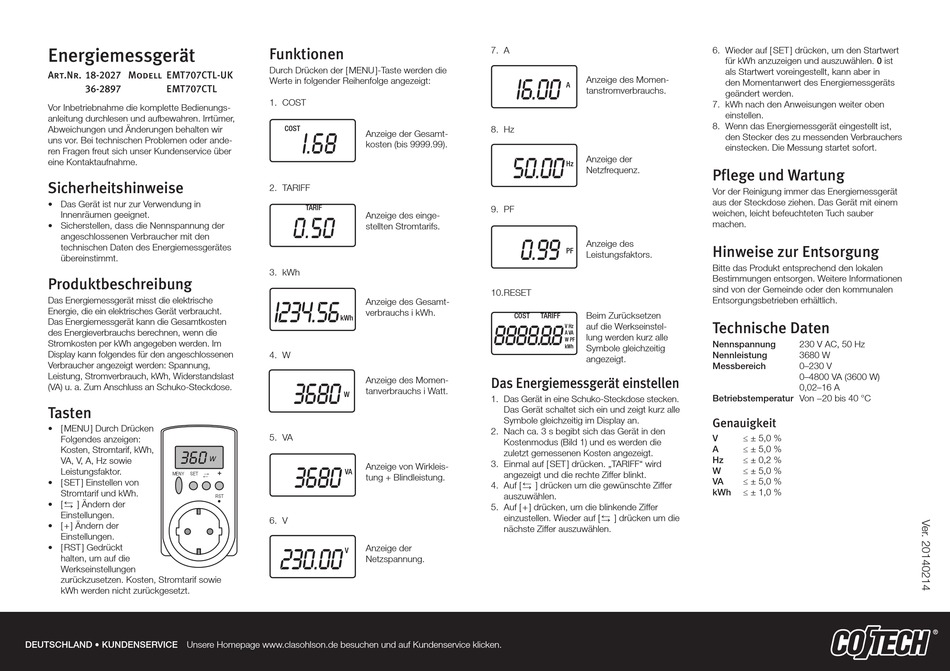

CO/Tech EMT707CTL-UK Instruction Manual page 5

Energiemessgerät
Art.Nr. 18-2027 Modell EMT707CTL-UK
36-2897 EMT707CTL
Vor Inbetriebnahme die komplette Bedienungs-
anleitung durchlesen und aufbewahren. Irrtümer,
Abweichungen und Änderungen behalten wir
uns vor. Bei technischen Problemen oder ande-
ren Fragen freut sich unser Kundenservice über
eine Kontaktaufnahme.
Sicherheitshinweise
• Das Gerät ist nur zur Verwendung in
Innenräumen geeignet.
• Sicherstellen, dass die Nennspannung der
angeschlossenen Verbraucher mit den
technischen Daten des Energiemessgerätes
übereinstimmt.
Produktbeschreibung
Das Energiemessgerät misst die elektrische
Energie, die ein elektrisches Gerät verbraucht.
Das Energiemessgerät kann die Gesamtkosten
des Energieverbrauchs berechnen, wenn die
Stromkosten per kWh angegeben werden. Im
Display kann folgendes für den angeschlossenen
Verbraucher angezeigt werden: Spannung,
Leistung, Stromverbrauch, kWh, Widerstandslast
(VA) u. a. Zum Anschluss an Schuko-Steckdose.
Tasten
• [ MENU ] Durch Drücken
Folgendes anzeigen:
Kosten, Stromtarif, kWh,
360
VA, V, A, Hz sowie
Leistungsfaktor.
MENY SET
→
←
• [ SET ] Einstellen von
Stromtarif und kWh.
• [ ← → ] Ändern der
Einstellungen.
• [ + ] Ändern der
Einstellungen.
• [ RST ] Gedrückt
halten, um auf die
Werkseinstellungen
zurückzusetzen. Kosten, Stromtarif sowie
kWh werden nicht zurückgesetzt.
DEUTSCHLAND • KUNDENSERVICE Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
Funktionen
Durch Drücken der [ MENU ]-Taste werden die
Werte in folgender Reihenfolge angezeigt:
1. COST
COST
I.68 Anzeige der Gesamt-
kosten (bis 9999.99).
2. TARIFF
TARIF
Anzeige des einge-
0.50
stellten Stromtarifs.
3. kWh
I234.56 Anzeige des Gesamt-
verbrauchs i kWh.
kWh
4. W
Anzeige des Momen-
3680
tanverbrauchs i Watt.
W
5. VA
W
Anzeige von Wirkleis-
3680
VA
+
tung + Blindleistung.
RST
6. V
Anzeige der
230.00
V
Netzspannung.
7. A
I6.00 Anzeige des Momen-
A
tanstromverbrauchs.
8. Hz
50.00 Anzeige der
Hz
Netzfrequenz.
9. PF
0.99
Anzeige des
PF
Leistungsfaktors.
10. RESET
Beim Zurücksetzen
COST TARIFF
8888. 8 . 8 auf die Werkseinstel-
V Hz
A VA
lung werden kurz alle
W PF
kWh Symbole gleichzeitig
angezeigt.
Das Energiemessgerät einstellen
1. Das Gerät in eine Schuko-Steckdose stecken.
Das Gerät schaltet sich ein und zeigt kurz alle
Symbole gleichzeitig im Display an.
2. Nach ca. 3 s begibt sich das Gerät in den
Kostenmodus (Bild 1) und es werden die
zuletzt gemessenen Kosten angezeigt.
3. Einmal auf [ SET ] drücken. „TARIFF" wird
angezeigt und die rechte Ziffer blinkt.
4. Auf [ ← → ] drücken um die gewünschte Ziffer
auszuwählen.
5. Auf [ + ] drücken, um die blinkende Ziffer
einzustellen. Wieder auf [ ← → ] drücken um die
nächste Ziffer auszuwählen.
6. Wieder auf [ SET ] drücken, um den Startwert
für kWh anzuzeigen und auszuwählen. 0 ist
als Startwert voreingestellt, kann aber in
den Momentanwert des Energiemessgeräts
geändert werden.
7. kWh nach den Anweisungen weiter oben
einstellen.
8. Wenn das Energiemessgerät eingestellt ist,
den Stecker des zu messenden Verbrauchers
einstecken. Die Messung startet sofort.
Pflege und Wartung
Vor der Reinigung immer das Energiemessgerät
aus der Steckdose ziehen. Das Gerät mit einem
weichen, leicht befeuchteten Tuch sauber
machen.
Hinweise zur Entsorgung
Bitte das Produkt entsprechend den lokalen
Bestimmungen entsorgen. Weitere Informationen
sind von der Gemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.
Technische Daten
Nennspannung 230 V AC, 50 Hz
Nennleistung 3680 W
Messbereich 0–230 V
0–4800 VA (3600 W)
0,02–16 A
Betriebstemperatur Von −20 bis 40 °C
Genauigkeit
V ≤ ± 5,0 %
A ≤ ± 5,0 %
Hz ≤ ± 0,2 %
W ≤ ± 5,0 %
≤ ± 5,0 %
VA
kWh ≤ ± 1,0 %
