Summary of Contents for Shure VP83F

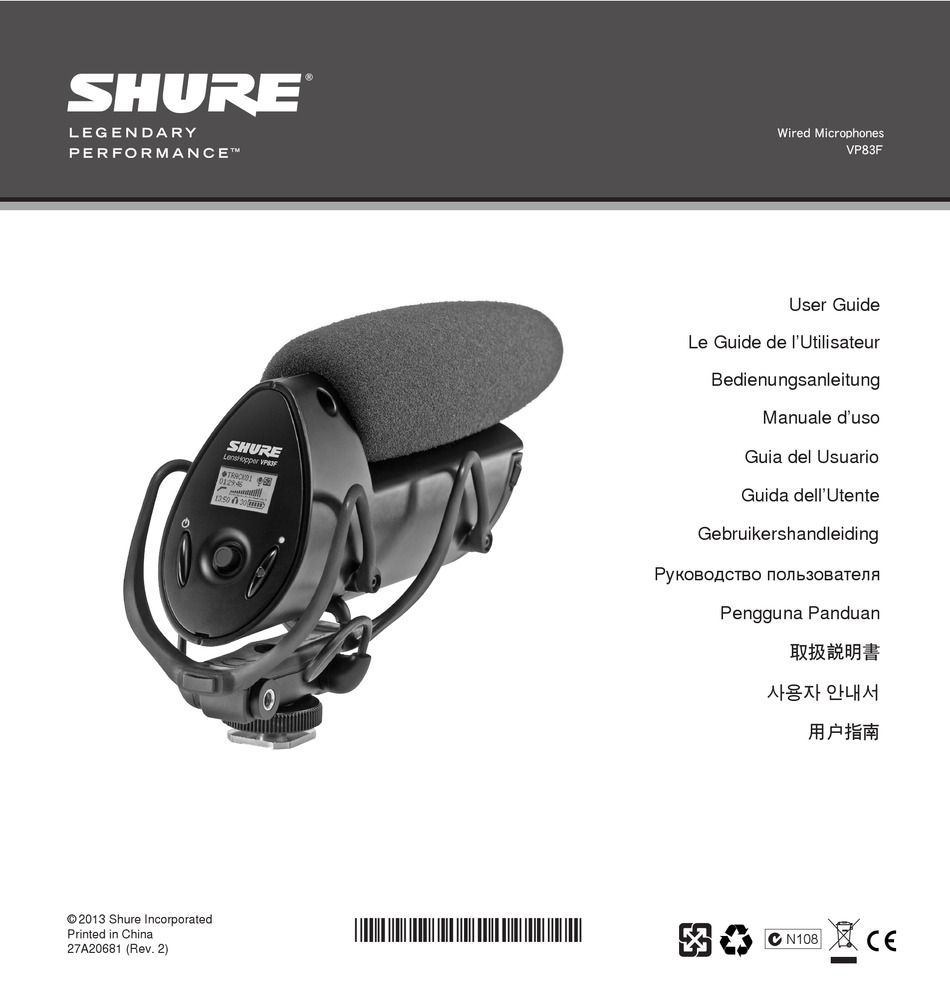

- Page 1 Wired Microphones VP83F User Guide Le Guide de l’Utilisateur Bedienungsanleitung Manuale d’uso Guia del Usuario Guida dell’Utente Gebruikershandleiding Руководство пользователя Pengguna Panduan 取扱説明書 사용자 안내서 用户指南 © 2013 Shure Incorporated *27A20681* Printed in China N108 27A20681 (Rev. 2)
-
Page 3: General Description
General Description The Shure VP83F is a professional-quality condenser microphone designed for use with DSLR and video cameras. The VP83F features built-in flash recording and captures crystal-clear, high definition audio, completely independent from other hardware. The intuitive menu makes configuration fast and simple for use in almost any sonic environment. -
Page 4: Mounting The Microphone
Installing the Memory Card and Batteries The VP83F requires two AA batteries to operate (compatible with Alkaline, ① NiMH, or Lithium). Installing a MicroSD memory card enables recording functionality. Audio is still passed through to the camera and headphone outputs if there is no memory card installed. -
Page 5: Audio Connections
Use the 3.5 mm coiled cable to Important: Never use the microphone gain to connect the VP83F camera output adjust the headphone volume, as this may result to the camera's audio input. in poor signal quality or distortion. -
Page 6: Audio Path
Audio Path Headphone and Camera Output Volume Headphone Volume: Accessible in the menu by selecting The following diagram shows how audio flows through the device: HEADPHONE, or in the playback, recording, and home screens by selecting the headphone icon and pressing the joystick up or down. Recording to Memory Card Camera Output Volume: Accessible in the menu by selecting Camera... -
Page 7: Managing Tracks
Return to home screen Press record button Utilities SD CARD CAMERA OUT VP83F HOME Remaining recording time is displayed and the Adjusts the volume of the audio signal that is following settings can be accessed: sent to the camera. FILE LIST FORMAT CARD: Formatting the microSD card will erase HIGH (0 dB): For cameras with a low-gain preamp. -
Page 8: Battery Life
The .wav file may be corrupted, or the file format is not supported. Files ripped from a CD that include metadata or files with a sampling rate greater than 48 KHz will not play in the VP83F. Export .wav files to a computer if they are not backed up and remove them from the memory card. -
Page 9: Specifications
Specifications Cartridge Type Electret Condenser Polar Pattern Supercardioid/Lobar Recording Format WAV, 24-bit, 48 kHz Sampling Rate Frequency Response 50 to 20,000 Hz Sensitivity open circuit voltage, @ 1 kHz, typical 0 dB Gain -35.8 dBV/Pa (16.2 mV) +30 dB Gain -5.8 dBV/Pa (512.9 mV) Maximum SPL... -
Page 10: Information To The User
This product meets the Essential Requirements of all relevant European directives and is eligible for CE marking. The CE Declaration of Conformity can be obtained from Shure Incorporated or any of its European representatives. For contact information please visit www.shure.com The CE Declaration of Conformity can be obtained from: www.shure.com/... -
Page 11: Description Générale
Description générale Le Shure VP83F est un microphone électrostatique de qualité professionnelle conçu pour être utilisé avec les appareils photo réflex numériques et les caméras vidéo. Le VP83F présente une fonction intégrée d'enregistrement sur carte mémoire flash et permet de capturer un son haute définition d'une netteté... -
Page 12: Montage Du Microphone
Installation de la carte mémoire et des piles Le VP83F a besoin de deux piles AA pour fonctionner (il accepte les piles ① Alcalines, NiMH ou Lithium). L'installation d'une carte mémoire MicroSD permet d'utiliser la fonction d'enregistrement. Si aucune carte mémoire n'est installée, le son est toujours transféré aux sorties caméra/appareil photo et casque. -
Page 13: Branchements Audio
être à l'origine de 3,5 mm pour connecter la d'une mauvaise qualité ou d'une distorsion sortie caméra/appareil photo du signal. du VP83F à l'entrée audio de la caméra/l'appareil photo. Panneau de commande ① Affichage du menu Navigation dans le menu Affiche les informations et les réglages du... -
Page 14: Enregistrement Du Son
Volume de sortie du casque et de la caméra/ Chemin du signal audio l'appareil photo Le schéma suivant montre le chemin parcouru par le son à travers l'appareil : Volume du casque : ce paramètre est accessible dans le menu en sélectionnant HEADPHONE, ou dans les écrans de lecture, Enregistrement sur la carte mémoire enregistrement et d'accueil en sélectionnant l'icône du casque et en... - Page 15 Cette option permet de sélectionner le type de piles microprogramme à partir de la carte mémoire. Il est approprié pour que le compteur affiche les valeurs recommandé que le microprogramme le plus récent exactes. soit installé sur l'appareil. Pour obtenir des détails, visiter le site www.shure.com.
-
Page 16: Accessoires Et Pièces De Rechange
Message à l'écran : WAV FILE ERROR Le fichier .wav est peut être endommagé ou le format de fichier non pris en charge. Le VP83F ne peut pas lire les fichiers extraits d'un CD comprenant des métadonnées ou fichiers qui affichent un taux d'échantillonnage supérieur à 48 KHz. Exporter les fichiers .wav sur un ordinateur s'ils n'ont pas été sauvegardés et... - Page 17 Caractéristiques Type de capsule Condensateur à électret Courbe de directivité Superniere/keulenförmig Format d'enregistrement WAV, 24 bits, 48 kHz Fréquence d'échantillonnage Réponse en fréquence 50 à 20,000 Hz Sensibilité tension en circuit ouvert, à 1 kHz, typique 0 dB Gain -35,8 dBV/Pa (16,2 mV) +30 dB Gain -5,8 dBV/Pa...
- Page 18 La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com La déclaration de conformité CE peut être obtenue auprès de : www.shure. com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique...
-
Page 19: Allgemeine Beschreibung
VP83F Allgemeine Beschreibung Das Shure-Kondensatormikrofon VP83F in Profiqualität wurde zur Verwendung mit DSLR- und Videokameras entwickelt. Das VP83F verfügt über eine integrierte Aufnahmefunktion und gewährleistet eine kristallklare, hochauflösende Audioaufnahme völlig unabhängig von anderen Geräten. Das intuitive Menü ermöglicht eine schnelle und einfache Konfiguration für den Einsatz in nahezu jeder Klangumgebung. -
Page 20: Befestigung Des Mikrofons
Einsetzen der Speicherkarte und der Batterien Das VP83F erfordert zwei AA-Batterien (mit Alkali-, Lithium- oder Nickel-Metallhydrid- ① Batterien kompatibel). Mit dem Einsetzen einer Mikro-SD-Speicherkarte wird die Aufnahmefunktion ermöglicht. Wenn keine Speicherkarte eingesetzt ist, werden die Audiosignale dennoch zu den Kamera- und Kopfhörerausgängen geleitet. -
Page 21: Audio-Anschlüsse
Audiosignal für die Aufnahme einer anschließen, um Aufnahmen zu überwachen und Ersatzspur auf der Kamera weiter. Den die Wiedergabe abzuhören. Ausgang der VP83F-Kamera mit dem 3,5-Spiralkabel mit dem Audioausgang Wichtig: Das Mikrofon-Gain darf nicht zum der Kamera verbinden. Einstellen der Kopfhörer-Lautstärke verwendet werden, da dies zu einer schlechten Audio- Signalqualität oder zu Verzerrungen führen kann. - Page 22 Kopfhörer- oder Kamera-Ausgangslautstärke Signalweg Kopfhörerlautstärke: Der Zugriff erfolgt im Menü durch die Auswahl von Die folgende Abbildung veranschaulicht, wie die Audiosignale durch das Gerät geleitet werden: HEADPHONE oder in der Wiedergabe-, Aufnahme- und Startanzeige durch die Auswahl des Kopfhörersymbols und Drücken des Joysticks nach oben oder unten.
- Page 23 Speicherkarte aus. Es wird empfohlen, stets die neueste Exportieren über einen Zeitstempel verfügen. Firmware auf das Gerät zu laden. Informationen dazu CONTRAST sind unter www.shure.com zu finden. RESET DEFAULTS BATTERY TYPE DEVICE DATA Auswahl des entsprechenden Batterietyps, damit die Anzeige FIRMWARE korrekte Werte anzeigen kann.
-
Page 24: Zubehör Und Ersatzteile
Die .wav-Datei ist evtl. beschädigt oder das Dateiformat wird nicht unterstützt. Dateien, die von einer CD kopiert wurden und Metadaten oder Dateien mit einer Samplingrate von mehr als 48 kHz enthalten, können im VP83F nicht abgespielt werden. Die .wav-Dateien auf einen Computer exportieren, wenn sie noch nicht WAV FILE ERROR gesichert wurden, und von der Speicherkarte entfernen. -
Page 25: Technische Daten
Technische Daten Kapseltyp Elektret-Kondensator Richtcharakteristik Superniere/keulenförmig Aufnahmeformat WAV, 24 Bit, 48 kHz Abtastrate Frequenzgang 50 bis 20,000 Hz Empfindlichkeit Leerlaufspannung, bei 1 kHz, typisch 0 dB Gain -35,8 dBV/Pa (16,2 mV) +30 dB Gain -5,8 dBV/Pa (512,9 mV) Maximaler Schalldruckpegel 0 dB Gain-Einstellung, 1 kHz bei 1 % Gesamtklirrfaktor , 1000 Ω... -
Page 26: Informationen Für Den Benutzer
Verträglichkeit beeinträchtigt werden. Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt. Die CE-Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontaktinformationen sind im Internet unter www.shure.com zu finden. -
Page 27: Descrizione Generale
Descrizione generale Il modello Shure VP83F è un microfono a condensatore di qualità professionale destinato all'uso con fotocamere digitali e videocamere. Il microfono VP83F, dotato di funzione di registrazione su memoria flash incorporata, assicura l'acquisizione di un audio ad alta definizione estremamente nitido in completa indipendenza da altri componenti hardware. - Page 28 Installazione della scheda di memoria e delle batterie Il microfono VP83F funziona con due pile AA (compatibile con pile alcaline, NiMH o ① al litio). Per abilitare la funzione di registrazione è necessario installare una scheda di memoria microSD. In assenza di una scheda di memoria installata, l'audio viene comunque trasmesso alle uscite per la videocamera e per le cuffie.
-
Page 29: Collegamenti Audio
Per guadagno del microfono per regolare il volume collegare l'uscita per videocamera in cuffia, per evitare di pregiudicare la qualità del del VP83F all'ingresso audio della segnale e di generare distorsioni. videocamera, utilizzate il cavo bobinato da 3,5 m. -
Page 30: Registrazione Audio
Volume in cuffia e volume dell'uscita per Percorso del segnale audio videocamera Il seguente diagramma illustra il percorso compiuto dall'audio nell'apparecchio Volume in cuffia accessibile nel menu selezionando HEADPHONE nonché nelle schermate di riproduzione, di registrazione e iniziale selezionando Registrazione su scheda di memoria l'icona delle cuffie e spostando il joystick verso l'alto o verso il basso. - Page 31 Ritorno alla schermata iniziale Premete il pulsante di registrazione Utilità CAMERA OUT SD CARD VP83F HOME Consente di regolare il volume del segnale audio Viene visualizzato il tempo di registrazione rimanente ed è inviato alla videocamera. possibile accedere alle impostazioni seguenti...
-
Page 32: Durata Delle Pile
Il file .wav può essere corrotto o il formato non supportato. File copiati da un CD che includono metadati o file con una velocità di campionamento superiore a 48 KHz non saranno eseguiti nel VP83F. Se non avete fatto il backup dei file .wav, esportateli su un computer e rimuoveteli dalla scheda di memoria. -
Page 33: Dati Tecnici
Dati tecnici Tipo di capsula Condensatore a elettrete Diagramma polare Ipercardioide/lobare Formato di registrazione WAV, 24-bit, 48 kHz Frequenza di campionamento Risposta in frequenza 50 - 20,000 Hz Sensibilità tensione a circuito aperto, ad 1 kHz, tipico 0 dB Guadagno -35,8 dBV/Pa (16,2 mV) +30 dB Guadagno... - Page 34 Questo prodotto è conforme ai requisiti essenziali specificati nelle direttive pertinenti dell'Unione europea ed è contrassegnabile con la marcatura CE. La Dichiarazione di conformità CE può essere ottenuta da Shure Incorporated o da uno qualsiasi dei suoi rappresentanti europei. Per informazioni sui contatti, visitate il sito www.shure.com...
-
Page 35: Descripción General
Descripción general El Shure VP83F es un micrófono de condensador de calidad profesional diseñado para uso con cámaras DSLR y de video. El VP83F cuenta con memoria flash incorporada y captura un audio cristalino de alta definición, de manera independiente. El menú intuitivo hace que la configuración sea rápida y simple de usar en cualquier entorno acústico. -
Page 36: Montaje Del Micrófono
Instalación de tarjeta de memoria y baterías El VP83F necesita dos baterías AA para funcionar (alcalinas, de NiMH o de ① litio). La instalación de la tarjeta de memoria MicroSD habilita la función de grabar. El audio continúa pasando a las salidas de cámara y auriculares si no hay una tarjeta instalada. -
Page 37: Conexiones De Audio
3,5 mm para reproducción del sonido. conectar la salida de cámara del Importante: Nunca use la ganancia del VP83F en la entrada de audio de micrófono para ajustar el volumen de los la cámara. auriculares, ya que esto puede resultar en una calidad deficiente o distorsión de la... -
Page 38: Grabación De Audio
Volumen de salida de auriculares y de cámara Trayectoria del audio Volumen de auriculares: Se puede acceder en el menú El diagrama siguiente muestra el recorrido del audio por el dispositivo: seleccionando HEADPHONE, o en las pantallas de reproducción de sonido, de grabación o inicial seleccionando el icono de auriculares Grabación en tarjeta de memoria y presionando las flechas de arriba o abajo de la palanca de mando. - Page 39 Se recomienda tener RESET DEFAULTS Seleccione el tipo de batería adecuado para que el instalado el firmware más reciente en la unidad. DEVICE DATA medidor indique con exactitud. Visite el sitio www.shure.com para los detalles. FIRMWARE...
- Page 40 El archivo .wav podría estar corrupto, o el formato del archivo podría ser de un tipo no admitido. Los archivos que han sido convertidos de un CD y que incluyen metadatos o archivos con una frecuencia de muestreo mayor que 48 kHz no pueden reproducirse con el VP83F. Exporte los archivos .wav a una computadora si WAV FILE ERROR no dispone de copias de respaldo y elimínelos de la tarjeta de memoria.
-
Page 41: Especificaciones
Especificaciones Tipo de cápsula Condensador de electreto Patrón polar Hipercardioide/lobular Formato de grabación WAV, 24 bits, 48 kHz Frecuencia de muestreo Respuesta de frecuencia 50 a 20,000 Hz Sensibilidad voltaje con circuito abierto, a 1 kHz, típico 0 dB Ganancia -35,8 dBV/Pa (16,2 mV) +30 dB Ganancia... -
Page 42: Información Para El Usuario
La declaración de homologación de CE puede obtenerse de Shure Incorporated o de cualquiera de sus representantes europeos. Para información de contacto, por favor visite www.shure.com La declaración de homologación de CE se puede obtener en: www.shure. com/europe/compliance Representante europeo autorizado:... -
Page 43: Descrição Geral
Descrição Geral O VP83F da Shure é um microfone de condensador de qualidade profissional desenvolvido para uso com câmeras de vídeo e DSLR. O VP83F oferece gravação flash integrada e captura áudio com nitidez e alta definição, totalmente independente de outros hardwares. O menu intuitivo agiliza e facilita a configuração para uso em qualquer ambiente sônico. - Page 44 Instalação do Cartão de Memória e das Pilhas O VP83F precisa de duas pilhas AA para funcionar (compatível com ① Alcalinas, NiMH ou Lítio). Instalar um cartão de memória MicroSD oferece funcionalidade de gravação. Não obstante o áudio é transmitido às saídas do fone de ouvido e da câmera mesmo que não haja cartão de memória instalado.
-
Page 45: Conexões De Áudio
Importante: Nunca use o ganho do para conectar a saída da câmera microfone para ajustar o volume do fone do VP83F à entrada de áudio da de ouvido, pois isso pode resultar em câmera. sinais de baixa qualidade ou distorção. - Page 46 Volume de Saída da Câmera e do Fone de Caminho do Áudio Ouvido O diagrama abaixo mostra como o áudio flui através do dispositivo: Volume do Fone de Ouvido: Acessível no menu ao selecionar HEADPHONE, (Fone de ouvido) ou na tela de reprodução, gravação Gravação no Cartão de Memória ou inicial ao selecionar o ícone do fone de ouvido e pressionar o Saída da...
- Page 47 BATTERY TYPE RESET DEFAULTS memória. Recomenda-se ter instalada na unidade Selecione o tipo de pilha adequado para que o medidor DEVICE DATA a versão mais recente do firmware. Acesse www. faça a leitura com precisão. FIRMWARE shure.com para obter informações detalhadas.
-
Page 48: Vida Útil Da Bateria
O arquivo .wav pode estar corrompido ou o formato do arquivo não é suportado. Os arquivos gravados de um CD que incluam metadados ou arquivos com uma taxa de amostragem superior a 48 kHz não serão executados no VP83F. Exporte os arquivos .wav para um computador se não tiverem backup e remova-os do... - Page 49 Especificações Tipo de cápsula Condensador a Eletreto Padrão polar Hipercardioide/lobular Formato de Gravação WAV, 24 bits, 48 kHz Taxa de amostragem Resposta a Frequências 50 a 20,000 Hz Sensibilidade tensão de circuito aberto, a 1 kHz, típico 0 dB Ganho -35,8 dBV/Pa (16,2 mV) +30 dB Ganho...
- Page 50 Atende a todos os requisitos essenciais das Diretivas Europeias relevantes e pode exibir a marca CE. A Declaração de Conformidade da CE pode ser obtida da Shure Incorporated ou de qualquer um dos seus representantes europeus. Para informações de contato, visite www.shure.com A Declaração de Conformidade da CE pode ser obtida em: www.shure.
-
Page 51: Algemene Beschrijving
Algemene beschrijving De VP83F van Shure is een condensatormicrofoon van professionele kwaliteit die is ontworpen voor gebruik met DSLR-camera's en videocamera's. De VP83F bevat een ingebouwde functie voor flash-opname en legt, volledig onafhankelijk van andere hardware, kraakheldere HD-audio vast. Het intuïtieve menu zorgt voor een snelle en eenvoudig te gebruiken configuratie in bijna elke sonische omgeving. - Page 52 De geheugenkaart en batterijen plaatsen Er zijn twee AA-batterijen nodig voor de VP83F (compatibel met alkaline-, ① nikkelmetaalhydride- of lithiumbatterijen). De opnamefunctie wordt geactiveert door een MicroSD-geheugenkaart te plaatsen. De audio wordt ook door de camera- en hoofdtelefoonuitgang geleid als er geen geheugenkaart is geplaatst.
- Page 53 Gebruik de spiraalkabel afspelen. van 3,5 mm om de uitgang van de Belangrijk: Gebruik nooit de VP83F-camera aan te sluiten op microfoonversterking om het de audio-ingang van de camera. hoofdtelefoonvolume aan te passen, omdat dit tot een slechte signaalkwaliteit of vervorming kan leiden.
- Page 54 Uitgangsvolume hoofdtelefoon en camera Audiopad Hoofdtelefoonvolume: Instelbaar vanuit het menu wanneer u Het volgende schema geeft weer hoe de audio door het apparaat wordt verplaatst: HEADPHONE selecteert of in het afspeel-, opname- of beginscherm wanneer u het hoofdtelefoonpictogram selecteert en de joystick Opname opslaan op geheugenkaart naar boven of beneden duwt.
- Page 55 Hiermee kunt u firmware-updates uitvoeren voor een tijdstempel. RESET DEFAULTS de geheugenkaart. Het wordt aanbevolen de DEVICE DATA nieuwste firmware op de eenheid te installeren. Bezoek www.shure.com voor meer informatie. FIRMWARE BATTERY TYPE Selecteer het juiste batterijtype zodat de meting juist kan worden weergegeven.
- Page 56 Het .wav-bestand kan beschadigd zijn of het bestandsformaat wordt niet ondersteund. Bestanden die zijn geript van een cd die metagegevens of bestanden met een bemonsteringsfrequentie groter dan 48 KHz bevat, kunnen niet in de VP83F worden afgespeeld. Exporteer .wav-bestanden naar een computer als...
- Page 57 Productgegevens Type capsule Elektreetcondensator Polairpatroon Hypercardioid/ lobar Opname-indeling WAV, 24-bits, 48 kHz Bemonsteringssnelheid Frequentiekarakteristiek 50 tot 20,000 Hz Gevoeligheid nullastspanning, bij 1 kHz, normaal 0 dB Gain -35,8 dBV/Pa (16,2 mV) +30 dB Gain -5,8 dBV/Pa (512,9 mV) Maximum-SPL 0 dB Versterkingsinstelling, 1 kHz bij 1% THD 1000 Ω...
-
Page 58: Informatie Voor De Gebruiker
Dit product voldoet aan de essentiële vereisten van alle toepasselijke Europese richtlijnen en komt in aanmerking voor CE-markering. De CE-conformiteitsverklaring kan worden verkregen van Shure Incorporated of een van haar Europese vertegenwoordigers. Bezoek www.shure.nl voor contactinformatie De CE-conformiteitsverklaring kan worden verkregen via: www.shure.com/... -
Page 59: Общее Описание
VP83F Общее описание Shure VP83F — это конденсаторный микрофон профессионального качества для использования с камерами DSLR и видеокамерами. VP83F отличается встроенной флэш-записью и кристально чистым приемом звука с высокой четкостью, совершенно не зависящей от другой аппаратуры. Интуитивно понятное меню позволяет легко и быстро выполнить настройку почти для любой звуковой среды. -
Page 60: Установка Микрофона
Установка карты памяти и батареек Для работы VP83F требуются две батарейки AA (щелочные, никель- ① металлогидридные или литиевые). Установка карты памяти MicroSD позволяет выполнять запись. Если карта памяти не установлена, звук все равно проходит на выходы для камеры и наушников. -
Page 61: Панель Управления
Для мониторинга записи и аудиосигнал для резервной записи прослушивания при воспроизведении на камере. Для подключения выхода подключите к этому выходу наушники. VP83F на камеру ко входу камеры воспользуйтесь 3,5-мм спиральным Внимание! Никогда не регулируйте кабелем. громкость наушников усилением микрофона — это может привести... - Page 62 Громкость выхода камеры и наушников Аудиотракт Громкость наушников. В меню можно выбрать HEADPHONE (Наушники). Следующая схема показывает путь звука через устройство: На экранах воспроизведения, записи и на начальном экране нужно выделить значок наушников и нажимать ручку вверх или вниз. Запись на карту памяти Выходная...
- Page 63 Обновление микропрограммы с карты памяти. включается в экспортируемый файл. CONTRAST Рекомендуется, чтобы в устройстве была установлена последняя версия микропрограммы. RESET DEFAULTS BATTERY TYPE Подробности см. на сайте www.shure.com. DEVICE DATA Выбор определенного типа батарейки, что позволяет FIRMWARE индикатору точно измерять остающийся ресурс.
-
Page 64: Поиск И Устранение Неисправностей
Возможно, файл .wav поврежден, или данный формат файлов не поддерживается. Файлы с компакт-диска, включающие метаданные, и файлы с частотой дискретизации выше 48 КГц на устройстве VP83F воспроизводиться не будут. Экспортируйте файлы .wav на компьютер, если их резервные копии WAV FILE ERROR... -
Page 65: Технические Характеристики
Технические характеристики Тип картриджа Электретный конденсатор Диаграмма направленности Гиперкардиода/лобарная Формат записи WAV, 24-битный, 48 кГц Частота дискретизации Амплитудно-частотная характеристика 50 до 20,000 Гц Чувствительность напряжение разомкнутой цепи, при 1 кГц, типично 0 дБ Усиление -35,8 дБВ/Па (16,2 мВ) +30 дБ Усиление -5,8 дБВ/Па... -
Page 66: Информация Для Пользователя
кабелей может ухудшить характеристики ЭМС. Это изделие удовлетворяет существенным требованиям всех соответствующих директив ЕС и имеет разрешение на маркировку CE. Декларацию соответствия CE можно получить в компании Shure Incorporated или в любом из ее европейских представительств. Контактную информацию см. на вебсайте www.shure.com Декларацию... -
Page 67: Gambaran Umum
VP83F Gambaran Umum VP83F Shure adalah mikrofon kondensor kualitas profesional yang di desain untuk digunakan bersama kamera DSLR dan kamera video. VP83F menonjolkan rekaman kilat terpasang dan menerima jernih kristal, definisi tinggi, benar-benar bebas dari perangkat keras lainnya. Menu intuitif membuat konfigurasi cepat dan sederhana untuk digunakan hampir di semua lingkungan sonik. - Page 68 Memasang Kartu Memori dan Baterai VP83F memerlukan dua baterai AA untuk bekerja (cocok dengan Alkalin, ① NiMH, atau Lithium). Installing a MicroSD memory card enables recording functionality. Audio tetap dilewati output kamera dan headphone jika tidak ada kartu memori terpasang.
-
Page 69: Panel Kontrol
Gunakan kabel ulir 3,5 mm untuk memutar kembali. menyambungkan output kamera Penting: Jangan pernah menggunakan VP83F ke input audio kamera. penguatan mikrofon untuk mengatur volume mikrofon, ini dapat menyebabkan kualitas sinyal jelek atau distorsi. Panel Kontrol Navigasi Menu ①... - Page 70 Volume Output Headphone dan Kamera Jalur Audio Volume Headphone: Dapat diakses pada menu dengan memilih Diagram berikut menunjukkan cara audio mengalir melalui perangkat: HEADPHONE, atau pada putar kembali, perekaman, dan layar beranda dengan memilih ikon headphone dan menekan joistik ke Perekaman ke Kartu Memori atas atau bawah.
- Page 71 Mengaktifkan perangkat tegar terbaru dari kartu CAMERA OUT memori. Dianjurkan untuk memiliki perangkat CONTRAST BATTERY TYPE tegar terbaru yang diinstal pada unit. Kunjungi RESET DEFAULTS Pilih tipe baterai yang tepat agar pengukur dapat www.shure.com untuk keterangan lebih lengkap. DEVICE DATA membaca dengan benar. FIRMWARE...
- Page 72 File .wav mungkin rusak, atau format file tidak didukung. File yang diambil dari CD yang berisi metadata atau file dengan laju sampling yang lebih besar dari 48 KHz tidak akan diputar di VP83F. Ekspor file .wav ke komputer jika file tersebut tidak dibuatkan cadangannya dan hapus file dari kartu memori.
- Page 73 Spesifikasi Jenis Kartrid Kondensor Elektret Corak Kutub Hiperkardioid/lobar Format Perekaman WAV, 24-bit, 48 kHz Nilai Sampling Respon Frekuensi 50 dengan 20,000 Hz Sensitivitas voltase sikrkuit terbuka, @ 1 kHz, khas 0 dB Penguatan -35,8 dBV/Pa (16,2 mV) +30 dB Penguatan -5,8 dBV/Pa (512,9 mV) TTS Maksimum...
- Page 74 Produk ini memenuhi Persyaratan Utama terhadap semua petunjuk Eropa terkait dan memenuhi syarat untuk penandaan CE. "EU Declaration of Conformity" (Pernyataan Kesesuaian UE) dapat diperoleh dari Shure Incorporated atau sebagian perwakilannya di Eropa. Untuk informasi kontak silahkan kunjungi www.shure.com Pernyataan Kesesuaian CE bisa diperoleh di: www.shure.com/europe/...
- Page 75 VP83F 概要 Shure VP83Fは、 プロ品質のコ ンデンサー型マイ クロホンで、 DSLRやビデオカメ ラ用に設計されています。 VP83Fは、 内蔵フラ ッ シュ録音を採用し、 ク リスタルク リ ア、 高 品質音声を再現し、 他のハー ド ウ ェアからは完全に独立しています。 直観的なメニュー画面によ り素早く簡単にあらゆる音環境に対応します。 機能 ① 優れた音質 • 高品質録音 (24 Bit/48khzサンプリ ング、 WAV形式) • スーパーカ ーディ オイ ド/ローバー ピッ クア ッ プパターンが不要な音声を...
- Page 76 メモ リ ーカ ー ド と電池の装着 VP83Fは動作に単三乾電池2本が必要です (アルカ リ、 NiMH、 またはリチウム) ① 。 MicroSDメモリ ーカ ー ドを装着すると録音機能が使用できます。 メモリ ーカ ー ドを装着しなく ても、 音声はカメ ラ出力とヘッ ドホン出力に伝達されま す。 ① フロン トパネルの操作 両側のラ ッチを握り、 フロ ン トパネルを開いて、 メモリ ーカ ー ド ・ 電池コ ンパー トメ ン...
- Page 77 カメ ラ出力は、 カメ ラのバッ クアッ プ ヘッ ドホンをヘッ ドホン出力に接続し、 録 トラ ッ ク録音用に音声信号を送り 音のモニタ リ ングや再生時の視聴を行い ます。 3.5 mmコイルケーブルを使用 ます。 し、 VP83Fカメ ラ出力をカメ ラの音声 重要 ： ヘッ ドホン音量の調節には、 マイ クロ 入力に接続します。 ホンゲイ ンを使わないでくださ い。 信号の質 の低下や歪みが生じることがあり ます。 コ ン トロールパネル...
- Page 78 音声パス ヘッ ドホンとカメラ出力の音量 以下の図は、 デバイスからどのよう に音声が流れるかを示します ： ヘッ ドホン音量 ： メニューではHEADPHONEを選択してアクセスできます。 ま た再生中、 録音中、 およびホーム画面では、 ヘッ ドホンアイ コ ンを選択して ジ ョイスティ ッ クを上下させてアクセスできます。 メモリーカードに録音 カメラ出力音量 ： アクセスするには、 メニューで UTILITIES > カメラ出力 CAMERA OUTを選択します。 レベルは選択可能です (LOW, MEDIUM、 また はHIGH)。 これによってカメ ラプリ アンプのさまざまな感度に対応できま カメラ出力レベル...
- Page 79 録音ボタ ンを押す ヒン ト ： 最高のパフォーマンスを得るためには、 トラ ッ クをエクスポー ト した後、 毎回、 デバイスのメモリ ーカ ー ドを初期化してくださ い。 ユーティ リ ティ CAMERA OUT SD CARD VP83F HOME カメ ラに送信される音声信号の音量を調節します。 残りの録音時間が表示され、 以下の設定にアクセスできま す ： HIGH (0 dB): ローゲイ ンプリ アンプ付きカメ ラ用です。 FILE LIST FORMAT CARD: microSDカ...
- Page 80 電池残量が低い場合、 メモリカ ー ドのフォーマッ トやフ ァ ームウ ェアの更新は行えません。 これらの機能を行う には、 新しいバッテリ ーを取り付けてくださ い。 • BATTERY LOW CANNOT FORMAT • BATTERY LOW CANNOT UPDATE 通知画面 ： WAV FILE ERROR .wav フ ァイルが壊れているか、 フ ァイルの形式に対応していません。 メタデータを含むCDから取り出したフ ァイルや48 KHzを超えるサンプルレー トを含むフ ァイルは、 VP83Fで再生 できません。 .wavフ ァイルがバッ クアッ プされておらず、 メモリカ ー ドから取り消す場合は、 コ ンピュータにエクスポー ト します。...
- Page 81 仕様 カ ー ト リ ッ ジタイプ エレク ト レッ トコ ンデンサー 指向特性 ハイパーカ ーディ オイ ド/ローバー 録音形式 WAV, 24ビッ ト, 48 kHz サンプリ ングレー ト 周波数特性 50 ～ 20,000 Hz 感度 開回路電圧, @ 1 kHz, 標準 0 dB ゲイ ン -35.8 dBV/Pa (16.2 mV) +30 dB ゲイ...
- Page 82 B est conforme à la norme NMB-003 du Canada. 注記:テス トは、 同梱および推奨のケーブル使用に基づきます。 シールド （スク リ ーン） 型以外のケーブルを使用した場合はEMC性能が低下します。 本製品は、 関連するすべての欧州指令の基本的要件を満たし、 CEマークに適合し ています。 CE適合宣言書はShure社またはShure社の欧州担当部よ り入手することができま す。 問い合わせ先についてはvisit www.shure.comを参照してくださ い CE適合宣言書は以下よ り入手可能です:www.shure.com/europe/compliance ヨーロ ッパ認可代理店: Shure Europe GmbH ヨーロ ッパ、 中東、 アフ リカ地区本部 ： 部門:EMEA承認...
- Page 83 VP83F 일반 설명 Shure VP83F는 DSLR 및 비디오 카메라용으로 설계된 전문가 수준의 콘덴서 마이크입니다. VP83F는 내장형 플래시 레코딩을 특징으로 하며 다른 하드웨어와 완전히 독립적으로 수정같이 맑은 고밀도의 오디오를 포착합니다. 직관적인 메뉴로 설정을 빠르게 할 수 있으며 거의 모든 음파 환경에서...
- Page 84 메모리 카드와 건전지 설치하기 VP83F는 작동을 위해 AA 건전지 2개가 필요합니다(알카라인, NiMH 또는 리튬 ① 건전지와 호환). MicroSD 메모리 카드 설치로 녹음 기능을 가능하게 합니다. 메모리 카드가 설치되어 있지 않아도 오디오는 여전히 카메라와 헤드폰 출력으로 전달됩니다. ① 전면 패널 열기...
- Page 85 레코딩을 모니터하고 재생 중에 듣기위해 통과시켜 카메라의 백업 트랙을 헤드폰 쌍을 헤드폰 출력에 연결합니다. 기록합니다. 3.5mm 코일 중요: 절대로 마이크 게인을 사용하여 케이블을 사용하여 VP83F 카메라 헤드폰 볼륨을 조절하지 마십시오. 이렇게 출력을 카메라의 오디오 입력에 하면 신호 품질이 저하되거나 왜곡될 수도 연결합니다.
- Page 86 헤드폰 및 카메라 출력 볼륨 오디오 경로 헤드폰 볼륨:HEADPHONE을 선택하여 메뉴에서, 또는 헤드폰 아이콘을 다음 도면은 오디오가 장치 내에서 어떻게 흘러가는지를 보여줍니다. 선택하고 조이스틱을 위 또는 아래로 눌러서 재생, 녹음, 그리고 홈 화면에서 조절 가능. 메모리 카드에 녹음하기 카메라 출력량: 메뉴에서 선택하여 조절 UTILITIES > CAMERA OUT. 카메라...
- Page 87 시간과 날짜를 설정하여 트랙을 내보낼 때 타임 SET DATE 스탬프가 포함되게 합니다. 메모리 카드에서 펌웨어 업데이트를 가능하게 BATTERY TYPE 합니다. 최신의 펌웨어를 장치에 설치하도록 권장합니다. 더 자세한 내용은 www.shure.com CAMERA OUT BATTERY TYPE 을 참조하십시오. CONTRAST 미터가 정확하게 읽을 수 있도록 적절한 건전지 종류를...
- Page 88 오디오(모노 1) 오디오(모노 2) 접지 메모리 카드 요건 VP83F에는 클래스 6 이상의 MicroSD 카드가 필요합니다. 새 메모리 카드는 녹음 전에 항상 Ring Sleeve 장치에서 포맷하십시오. Shure에서는 낮은 품질 또는 느린 메모리 카드를 사용할 경우 성능에 부정적 영향을 미칠 수 있으므로 브랜드 명성이 있는 메모리 카드를 사용하도록 권장합니다.
- Page 89 사양 카트리지 유형 일렉트릿 콘덴서 극성 패턴 초지향성/로바 녹음 형식 WAV, 24 비트, 48 kHz 샘플링 레이트 주파수 응답 50 ~ 20,000 Hz 감도 개방 회로 전압, 1 kHz에서, 일반 0 dB 게인 -35.8 dBV/Pa (16.2 mV) +30 dB 게인 -5.8 dBV/Pa (512.9 mV) Maximum SPL...
- Page 91 VP83F 简要说明 Shure VP83F 是一款专业音质的电容话筒，专门设计为用于单反相机和摄像机。VP83F 具有内置的闪存录音功能，可以在不需要其它硬件支持的情况下 记录高清晰音频信号。直观的功能菜单设计，能够实现快速设定，在几乎所有声学环境下实现简单易用。 特性 ① 出色的音频质量 • 高清录音（24 位/48khz 采样， WAV 格式） • 超心形/叶形拾音模式，可有效抑制离轴的声响 • 具有更强指向性的干涉管 • 防射频干扰 ④ 内置闪存录音功能 • 可直接录制到 MicroSD 卡（最大 32 GB） ② • 直观的菜单，便于进行话筒设定和音轨管理 • 耳机监听和摄像机输入具有各自单独输出接口，并配有独立的音量调节 ⑤ 坚固可靠 ③ • 采用耐用的全金属外壳...
- Page 92 安装存储卡和电池 VP83F 需要两节 AA 电池供电（兼容碱性、镍氢或锂电池）。安装MicroSD 存 ① 储卡可实现录音功能。 如果未安装存储卡，音频信号仍将传送到摄像机和耳机输出。 ① 打开前面板 按压两侧的锁扣，打开前面板，可以操作存储卡和电池舱。 ② 安装存储卡 应在卸除或安装存储卡之前关闭电源。 要安装：将卡触点朝上插入到位于电池门上方的卡槽中。完全插入后，卡 将锁定到位。 要取出：按下卡可解锁，然后将其从设备中取出。 注意：应在第一次使用之前在设备中格式化存储卡。有关详细资讯，请参见使用者手册 的存储卡要求部分。 ③ 电池的安装与更换 ② 将锁扣按下可打开前面板内部的电池舱门。根据极性指示插入电池。 注意：必须在关闭前面板之前关闭并锁定电池舱门。 ③ 话筒固定 在摄像机上： ① ② 1. 将话筒插入摄像机热靴。 2. 旋紧圆形旋环以固定。 提示：除了话筒底座提供的减震装置外，可以使用低切 滤波器进一步降低手持噪声和低频噪声。 在三脚架上： 热靴安装支架底座上的 1/4 英寸螺母孔与配有1/4 英寸螺杆的三脚架兼容。小心地顺时针旋转话筒，以固定到三脚架。对于话筒支架或吊杆等其它固定...
- Page 93 音频连接 摄像机输出（红色） 耳机输出（黑色） 摄像机输出接头传送一路音频信 将耳机连接到耳机输出端口，监听录音效 号，用于在摄像机上录制额外的 果并在回放过程中听音。 音轨。使用 3.5 毫米盘绕线缆将 重要提示：不要使用话筒增益调节耳机音 VP83F 摄像机输出连接到摄像机 量，因为这样会导致讯号质量差或失真。 的音频输入端口。 控制面板 菜单浏览 ① 菜单显示屏 显示菜单资讯和设定值。 打开菜单：向右侧按操纵杆可打开主菜单，继续 操作子菜单屏幕。 ② 电源按钮 打开和关闭设备电源。 返回到上一屏幕 / 选择主屏幕图示：向左侧按操 ① ③ 五位操纵杆 纵杆可从菜单中退出。在主屏幕中，按下左侧可 在菜单中浏览。按下操纵杆中间，作出选 高亮显示增益、耳机音量或低切滤波器，并对其 择。 进行调节。 ④ 录音按钮 ② Enter：按操纵杆中间按钮。...
- Page 94 耳机和摄像机输出音量 音频路径 耳机音量：可在菜单中，选择 HEADPHONE，或在回放、录音和主屏幕 下面的示意图显示了音频流如何通过设备： 中, 选择耳机图示并按下操纵杆的上下按钮。 摄像机输出音量：可通过在菜单中选择操作 UTILITIES > 录制到存储卡 摄像机输出 CAMERA OUT.可根据不同的摄像机前置放大器灵敏度选择电平 （LOW、MEDIUM 或 HIGH）。 摄像机输出电平 注意：在调节耳机或摄像机输出音量时，应将增益设定到合适的水 平。 耳机音量 增益 低切滤波器 耳机输出 重要提示：按照说明执行操作，设定增益以获得最佳的信噪比性能。因为它在 低切滤波器 信号路径中的第一位置，增益值将影响其后的所有讯号。禁止通过使用增益来 增强或衰减耳机的信号；可使用耳机音量调节组件调节监听音量电平。耳机和 摄像机输出电平的调节均发生讯号到达录音设备部分之后，如果增益设定太低 低频滚降170 Hz 或更低（每倍频程 12 dB）以降低由于摄像机操作 或发生削波，不应用它进行补偿。 或其它环境因素导致的低频噪声。定制的 Rycote Windjammer™ ® (A83-FUR) 可用于进一步降低风噪声。 应在使用之前格式化存储卡...
- Page 95 中间按下 一个标题和一个时间戳记。 返回到音轨清单 暂停时按下左侧 提示：要获得最佳性能，应在每次导出音轨后在设备中格式化存储卡。 返回到主屏幕 按录音按钮 工具 CAMERA OUT SD CARD VP83F HOME 调节传送到摄像机的音频信号的音量。 将显示剩余录音时间，并且可以操作下列设定值： HIGH (0 dB): 对于采用低增益前置放大器的摄像机 FORMAT CARD: 格式化 MicroSD 卡会擦除所有数据，应在首次 FILE LIST 使用之前完成此操作。 MEDIUM (-20 dB): 适用于大多数摄像机。 FILE_001 MAX FILE TIME: 调节最大档案大小可确定更长曲目的分区。 LOW (-40 dB): 对于采用高灵敏度前置放大器的摄像机...
- Page 96 通知屏幕： SD CARD ERROR 格式化存储卡或尝试使用符合要求的其它品牌的存储卡。应确保在格式化存储卡之前导出了所有音轨。 设置时间和日期，在初次上电启动时让设备保持运行 30 分钟，以便为内部时钟 (RTC) 电池充电。注意：RTC 电池在十年后可能会电量 通知屏幕： SET TIME/DATE? 缺失，在这种情况下时间和日期设定将丢失。这不会影响设备的任何其他功能。 通知屏幕： 当电池电量低时，无法格式化存储卡和更新固件。如需执行这些功能，请装入新电池。 • BATTERY LOW CANNOT FORMAT • BATTERY LOW CANNOT UPDATE 通知屏幕： WAV FILE ERROR .wav 文件可能已损坏，或该文件格式不被支持。从 CD 抓取的包含元数据的文件，或采样率大于 48 KHz 的文件将不会在 VP83F 中播放。如果 .wav 文件还 未备份，请将它们导出到计算机并从存储卡中删除它们。...
- Page 97 规格 话筒头类型 驻极体电容器 指向性形状 超心形/叶形 录音格式 WAV, 24 位, 48 千赫茲 采样率 频率响应 50 到 20,000 赫兹 灵敏度 开路电压, @ 1 千赫, 典型 0 dB 增益 -35.8 分贝伏/帕 (16.2 毫伏) +30 dB 增益 -5.8 分贝伏/帕 (512.9 毫伏) 最大声压级 0 dB 增益设置, 1% THD 下 1 千赫 , 1000 欧姆...
- Page 98 本 B 类数字设备符合加拿大 ICES-003 标准。Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 注释：测试过程是使用提供和推荐的线缆类型进行的。使用非屏蔽类型的线缆 可能会降低电磁兼容性能。 本产品符合所有相关欧盟法规的基本要求，并且允许使用 CE 标志。 可从舒尔公司或其任何欧洲代表处获得“欧盟符合性声明”。有关联系信息，请 访问 www.shure.com 可从以下地址获得“CE 符合性声明”：www.shure.com/europe/compliance 授权的欧洲代表： Shure Europe GmbH 欧洲、中东、非洲总部 部门：欧洲、中东、非洲批准部 Jakob-Dieffenbacher-Str.12 75031 Eppingen, Germany 电话：49-7262-92 49 0 传真：49-7262-92 49 11 4 电子邮件：EMEAsupport@shure.de...
- Page 99 VP83F 簡要說明 Shure VP83F 是一款專業音質的電容話筒，專門設計為用於DSLR 和攝像機。VP83F 具有內置的閃存錄音功能，可以在不需要其它硬件支援的情況下記 錄高清晰的音訊訊號。直觀的功能表設計能夠實現快速設定，在幾乎所有音響環境下簡單易用。 特性 ① 出色的音訊質量 • 高清錄音（24 位/48khz 採樣， WAV 格式） • 超心性/葉片形拾音頭可過濾掉不需要的聲響 • 具有更強指向性的干涉管 • RF 抗干擾能力 ④ 內置閃存錄音功能 • 可直接錄製到 MicroSD 卡（最大 32 GB） ② • 直觀的功能表，便於進行話筒設定和音軌管理 • 具有對應耳麥監聽和攝像機輸入的單獨輸出，配有獨立的音量調節 ⑤ 堅固可靠 ③...
- Page 100 安裝記憶卡和電池 VP83F 需要兩節 AA 電池供電（兼容鹼性、鎳氫或鋰電池）。安裝MicroSD 記 ① 憶卡可實現錄音功能。 如果未安裝記憶卡，音訊訊號仍將傳送到攝像機和耳機輸出。 ① 打開前面板 按壓兩側的鎖扣，打開前面板，可以操作記憶卡和電池艙。 ② 安裝記憶卡 應在卸除或安裝記憶卡之前關閉電源。 要安裝：將卡觸點朝上插入到位於電池門上方的卡槽中。完全插入後，卡 將鎖定到位。 要取出：按下卡可解鎖，然後將其從設備中取出。 注意：應在第一次使用之前在設備中格式化記憶卡。有關詳細資訊，請參見使用者手冊 的記憶卡要求部分。 ③ 電池的安裝與更換 將鎖扣按下可打開前面板內部的電池艙門。根據極性指示插入電池。 ② 注意：必須在關閉前面板之前關閉並鎖定電池艙門。 ③ 話筒固定 在攝像機上： ① ② 1. 將話筒滑入攝像機熱靴。 2. 旋緊滾花環以固定。 提示：除了話筒底座提供的減震裝置外，可以使用低切 濾波器進一步降低抓取噪聲和低頻嗡嗡聲。 在三腳架上： 熱靴安裝支架底座上的 1/4 英寸螺釘孔與配有1/4 英寸中心柱的三腳架兼容。小心地順時針旋轉話筒，以固定到三腳架。對於話筒底座或吊杆等其它固定...
- Page 101 音訊連接 攝像機輸出（紅色） 耳麥輸出（黑色） 攝像機輸出傳送一路音訊訊號，用 將一對耳麥連接到耳麥輸出連接埠，監聽 於在攝像機上錄製額外的音軌。使 錄音效果並在回放過程中聽音。 用 3.5 毫米捲繞線纜將VP83F 攝 重要資訊：不要使用話筒增益調節耳麥音 像機輸出連接到攝像機的音訊輸入 量，因為這樣會導致訊號質量查或是真。 連接埠。 控制面板 功能表瀏覽 ① 功能表顯示屏 顯示功能表資訊和設定值 打開功能表：向右側按操縱杆可打開主功能表， 繼續操作子功能表螢幕。 ② 電源按鈕 打開和關閉設備電源。 返回到上一螢幕 / 選擇主螢幕圖示：向左側按操 ① ③ 五位置操縱杆 縱杆可從功能表中退出。在主螢幕中，按下左側 在功能表中瀏覽。按下操縱杆中間，作出 可高亮顯示增益、耳麥音量或低切濾波器，並對 選擇。 其進行調節。 ④ 錄音按鈕 ② Enter：按操縱杆中間按鈕。...
- Page 102 耳麥和攝像機輸出音量 音訊路徑 耳麥音量：可在功能表中，選擇 HEADPHONE，或在回放、錄音和主螢 下面的示意圖顯示了音訊流如何通過設備： 幕中, 選擇耳麥圖示並按下操縱杆的上下按鈕。 攝像機輸出音量：可通過在功能表中選擇操作 UTILITIES > 錄製到記憶卡 CAMERA OUT.可根據不同的攝像機前置放大器靈敏度選擇電平 攝像機輸出 LOW、MEDIUM 或 HIGH)。 攝像機輸出電平 注意：在調節耳麥或攝像機輸出音量時，應將增益設定到合適的水 平。 耳麥音量 增益 低切濾波器 耳機輸出 重要資訊：按照說明執行操作，設定增益以獲得最佳的信噪比性能。因為它在 低切濾波器 訊號路徑中的第一位置，增益值將影響其後的所有訊號。禁止通過使用增益來 增強或衰減耳麥的訊號；可使用耳麥音量調節部件調節監聽電平。耳麥和攝像 機輸出電平的調節均發生訊號到達設備的錄音部分之後，如果增益設定太低或 低頻滾降170 Hz 或更低（每倍頻程 12 dB）以降低由於攝像頭操作或 發生削波，不應用它進行補償。 其它環境因素導致的低頻噪聲。一個定制的 Rycote Windjammer 可 ® 使用...
- Page 103 中間按下 一個標題和一個時間戳記。 返回到音軌清單 暫停時按下左側 提示：要獲得最佳性能，應在每次導出音軌後在設備中格式化記憶卡。 返回到主螢幕 按錄音按鈕 工具 CAMERA OUT SD CARD VP83F HOME 調節傳送到攝像機的音訊訊號的音量。 將顯示剩餘錄音時間，並且可以操作下列設定值： HIGH (0 dB): 對於採用低增益前置放大器的攝像機 FORMAT CARD: 格式化 MicroSD 卡會擦除所有資料，應在首次 FILE LIST 使用之前完成此操作。 MEDIUM (-20 dB): 適用於大多數攝像機。 FILE_001 MAX FILE TIME: 調節最大檔案大小可確定更長曲目的分區。 LOW (-40 dB): 對於採用敏感前置放大器的攝像機...
- Page 104 通知螢幕： SD CARD ERROR 設定時間和日期，在初次上電啟動時讓設備保持運作 30 分鐘，以便為內部時鐘 (RTC) 電池充電。注意：RTC 電池在 通知螢幕： SET TIME/DATE? 十年後可能會喪失充電量，在這種情況下時間和日期設定將丟失。這不會影響其他設備的功能。 通知螢幕： 當電池電量低時，無法格式化存儲卡和更新韌體。如需執行這些功能，請裝入新電池。 • BATTERY LOW CANNOT FORMAT • BATTERY LOW CANNOT UPDATE 通知螢幕： WAV FILE ERROR .wav 檔案可能已損壞，或該檔案格式不受支援。從 CD 抓取的包含中繼資料的檔案，或採樣率大於 48 KHz 的檔案將不會在 VP83F 中播放。如果 .wav 檔案 還未備份，請將它們匯出到電腦並從存儲卡中刪除它們。...
- Page 105 规格 话筒头类型 驻极体电容器 指向性形状 超心形/叶形 录音格式 WAV, 24 位, 48 千赫茲 采样率 频率响应 50 到 20,000 赫兹 灵敏度 开路电压, @ 1 千赫, 典型 0 dB 增益 -35.8 分贝伏/帕 (16.2 毫伏) +30 dB 增益 -5.8 分贝伏/帕 (512.9 毫伏) 最大声压级 0 dB 增益设置, 1% THD 下 1 千赫 , 1000 欧姆负载...
- Page 106 This product meets the Essential Requirements of all relevant European directives and is eligible for CE marking. 可從舒爾公司或其任何歐洲代表處獲得“歐盟符合性聲明”。 有關聯繫資訊，請 存取 www.shure.com 可從以下地址獲得“CE 符合性聲明”：www.shure.com/europe/compliance 歐盟授權代表： Shure Europe GmbH 歐洲、中東、非洲總部 部門：歐洲、中東、非洲批准部 Jakob-Dieffenbacher-Str.12 75031 Eppingen, Germany 電話：49-7262-92 49 0 傳真：49-7262-92 49 11 4...
- Page 108 Europe, Middle East, Africa: Shure Europe GmbH Jakob-Dieffenbacher-Str. 12, 75031 Eppingen, Germany Phone: 49-7262-92490 Fax: 49-7262-9249114 Email: info@shure.de PT. GOSHEN SWARA INDONESIA Kompleks Harco Mangga Dua Blok L No. 35 Jakarta Pusat I.16.GSI31.00501.0211...
