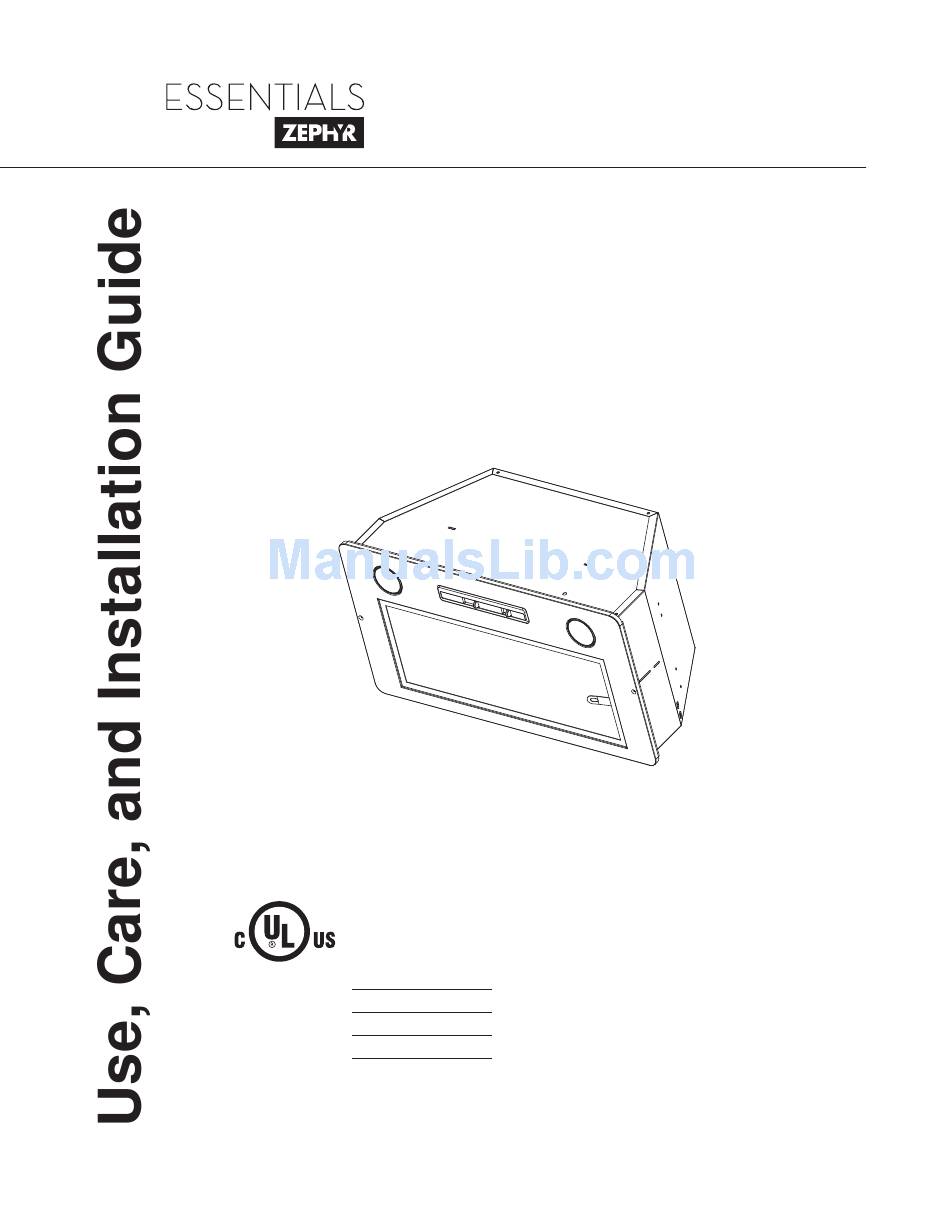

- Page 1 www.zephyronline.com Tornado Mini AK8400AS Model number: Serial Number: Date of Purchase: Sales Dealer: MAY14.0101 © 2014 Zephyr Corporation READ AND SAVE THESE INSTRUCTIONS...
- Page 2 www.zephyronline.com...
-
Page 3: Table Of Contents
SAFETY NOTICE ..............LIST OF MATERIALS ............INSTALLATION Ducting Calculation Sheet ........Mounting Height & Clearance ........ Ducting Options .......................... Electrical ................. Installing the Power Pack ........FEATURES & CONTROLS Slide Controls ............... MAINTENANCE Cleaning and Installing Filters ....... Recirculating Kit ............ - Page 4 www.zephyronline.com READ AND SAVE THESE INSTRUCTIONS WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT USE THIS FAN WITH ANY SOLID-STATE CONTROL DEVICE. WARNING TO REDUCE THE RISK OF FIRE ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: a.
- Page 5 WARNING TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK. CAUTION attics, crawl spaces or garages. OPERATION and loose clothing. The manufacturer declines all responsibility in the event of failure to observe the instructions given here for installation, maintenance and suitable use of the product. The manufacturer further declines all responsibility for injury due to negligence and the warranty of the unit automatically expires due to improper maintenance.
-
Page 6: Installation
www.zephyronline.com MODELS: AK8400AS PARTS SUPPLIED 1 - Power Pack 1 - Hardware package HARDWARE PACKAGE CONTENTS Suction Cup (1) M4 x 1-1/2” (4) M4 x 1” (4) PARTS NOT SUPPLIED - Ducting, conduit and all installation tools - Cable connector (if required by local codes) - Optional stainless steel liner (AK084xAS) ZRC-8400A... - Page 7 Equivalent number Equivalent number Duct pieces Duct pieces length x used T otal length x used T otal 3-1/ 4” x 10” 1 Ft. 6” Round 30 Ft. Rect., wall cap straight with damper 6” Round, 1 Ft. 6” Round, 30 Ft.
- Page 8 www.zephyronline.com Minimum mount height between range top to hood bottom should be no less than 26”. Maximum mount height should be no higher than 34”. It is important to install the hood at the proper mounting height. Hoods mounted too low could mounted too high will be hard to reach and will If available, also refer range manufacturer’s height Min 26"...
-
Page 9: Ducting Options
WARNING FIRE HAZARD NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or garages. All exhaust must be ducted to the outside. Use metal ductwork only. Some Ducting Options side wall cap side wall cap w/ gravity damper w/ gravity damper Soffit or crawl space... - Page 10 www.zephyronline.com 19-1/2” 12-1/8” 5-1/16” 10-5/8” 20-9/16” front 14-3/16” 9-15/16” 16-9/16”...
-
Page 11: Electrical
ELECTRICAL WARNING how and background. For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not use extension cord or adapter plug with this appliance. Follow national electrical codes or prevailing local codes and ordinances. Electrical Supply: This appliance requires a 120V 60Hz electrical supply, and connected to an individual, properly grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse. - Page 12 www.zephyronline.com CAUTION: At least two installers are ” required due to the weight and size of the hood. 1. Install optional AK084xAS Stainless Steel Liner. Review manual included with liner for more details. 2. If no liner is used cut out an opening in the bottom of the cabinet by following the dimensions in FIG 1.
- Page 13 Blower On/Off Speed Selection Lights Bright/Dim/Off I I I BLOWER ON/OFF/SPEED SELECTION 0 is off, I is low speed, II is medium speed and III is high speed. LIGHTS BRIGHT/DIM/OFF 0 is off, I is dim, and II is bright.
- Page 14 www.zephyronline.com SURFACE MAINTENANCE: Clean periodically with hot soapy water and clean cotton cloth. Do not use corrosive or abrasive detergent, or steel wool/ scoring pads which will scratch and damage surface. Do not use products containing chlorine bleach or orange cleaners. For heavier soil use liquid degreaser.
-
Page 15: Recirculating Kit
DUCTLESS RECIRCULATING Ductless recirculating is intended for applications where an exhaust duct work is not possible to be installed. When converted, the power pack functions in air “purifying” mode rather than exhausting the air. Fumes and into the kitchen. We recommend to always exhaust air outside of the home by employing existing or installing new duct work, if not possible should you use the power pack in recirculating mode. -
Page 16: Lights
www.zephyronline.com REPLACING LIGHT BULBS CAUTION: Light bulb becomes extremely hot when turned on. DO NOT touch bulb until switched off and cooled. Touching hot bulbs could cause serious burns. Make sure all power is turned off and bulbs are not hot. Remove by turning bulb counter clockwise. -
Page 17: Troubleshooting
TROUBLESHOOTING PROCEDURES FOR TORNADO MINI Issue Cause What to do After installation, 1. The power source is not turned ON. 1. Make sure the circuit breaker and the unit’s the unit doesn’t power is ON. work. 2. The power line and the cable locking connector 2. - Page 18 www.zephyronline.com DESCRIPTION PART # Replacement Parts Optional Accessories Liner, 30” AK0840AS Liner, 36” AK0846AS Recirculating Kit ZRC-8400A To order parts, visit us online at http://store.zephyronline.com or call us at 1.888.880.8368...
- Page 19 STAPLE YOUR RECEIPT HERE Proof of the original purchase date is needed to obtain Limited Warranty service under warranty TO OBTAIN SERVICE UNDER WARRANTY OR FOR ANY SERVICE RELATED QUESTIONS, please call: 1-888-880-8368 Zephyr Corporation (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein as “you”...
- Page 20 www.zephyronline.com Tornado Mini AK8400AS Numéro de modèle : Numéro de série : Date d’achat : Détaillant : MAY14.0101 © 2014 Zephyr Corporation LISEZ ET CONSERVEZ CES INSTRUCTIONS...
- Page 21 www.zephyronline.com...
- Page 22 CONSIGNES DE SÉCURITÉ ........LISTE DU MATÉRIEL ............INSTALLATION Feuille de calcul pour le conduit ......Hauteur de montage et espace libre ....Options d’installation pour le conduit ............Électricité ............9 Installation du bloc d’alimentation ....10 COMMANDES Commandes par curseur .........
- Page 23 www.zephyronline.com LISEZ ET CONSERVEZ CES INSTRUCTIONS AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’UTILISEZ PAS CET APPAREIL AVEC UN TABLEAU DE COMMANDE À SEMI-CONDUCTEURS. AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURE, RESPECTEZ CES CONSIGNES : a.
- Page 24 ATTENTION POUR RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS D’AÉRATION EN MÉTAL. ATTENTION Pour réduire les risques d’incendie et pour évacuer l’air convenablement, assurez-vous de canaliser l’air à l’extérieur de sanitaires ou le garage. FONCTIONNEMENT Le fabricant se dégage de toute responsabilité dans les cas de non-respect des instructions transmises dans le présent manuel pour l’installation, l’entretien et l’utilisation adéquate du produit.
- Page 25 www.zephyronline.com MODÈLES: AK8400AS PIÈCES FOURNIES 1 – Bloc d’alimentation 1 – Filtres de maille décoratifs (préinstallées) 1 – Ventilateur interne simple (préinstallé) 1 – Trousse de quincaillerie CONTENU DE LA TROUSSE DE QUINCAILLERIE Ventouse (1) M4 x 1-1/2” (4) M4 x 1” (4) PIÈCES NON FOURNIES - Conduit et tous les outils d’installation - Raccord de câble (si exigé...
- Page 26 Longueur x Pièces de conduit Longueur x Pièces de conduit Total Total Nombre utilisé Nombre utilisé 3-1/ 4” x 10” 1 pi 6” 30 pi rect., droit embout mural circ./registre 6” circ., droit 1 pi 6” 30 pi chapeau de toiture circ.
- Page 27 www.zephyronline.com la cuisinière ne devrait pas être moins de 26”. excéder 34”. montage adéquate. Si elle est trop basse, elle de présenter des risques d’incendie plus élevés Min 26" - Max 34" seront réduites. Si possible, référez-vous aux exigences du 36"...
- Page 28 AVERTISSEMENT DE RISQUE D’INCENDIE d’air ne soit utilisée. N’utilisez que des conduits en métal pour cloison simple. Quelques options pour le conduit d’aération Bouche d’aération Bouche d’aération de mur latéral de mur latéral avec clapet avec clapet anti-refoulement anti-refoulement Retombée de plafond ou vide sanitaire Pente de la toiture avec solin et chapeau...
- Page 29 www.zephyronline.com 19-1/2” 12-1/8” 5-1/16” 10-5/8” 20-9/16” devant dessus 14-3/16” 9-15/16” 16-9/16” côté...
- Page 30 ÉLECTRICITÉ AVERTISSEMENT Tous les travaux électriques doivent être réalisés par un électricien qualifié ou par une personne fi possédant l’expérience technique et le savoir-faire nécessaire. Pour votre sécurité, enlevez le fusible ou ouvrez le disjoncteur de circuit avant de commencer l’installation. N’utilisez pas de cordon prolongateur ou de fiche d’adaptation avec cet appareil.
- Page 31 www.zephyronline.com ATTENTION : Au moins deux ” installateurs sont requis compte tenu du poids et des dimensions de la hotte. 1. Installez le revêtement de protection en acier inoxydable optionnel AK084xAS. Consultez le manuel du revêtement pour de plus amples détails.
- Page 32 Ventilateur Marche/Arrêt Choix de vitesse Lumières Fortes/Veilleuse/Éteintes I I I VENTILATEUR MARCHE/ARRÊT CHOIX DE VITESSE À 0 le moteur est éteint, I correspond à la basse vitesse, II à la vitesse moyenne et III à la haute vitesse. LUMIÈRES FORTES/VEILLEUSE/ÉTEINTES À...
- Page 33 www.zephyronline.com ENTRETIEN DES SURFACES : N’utilisez pas de détergent abrasif ou corrosif, de laines d’acier ou de tampons à récurer; ils égratigneront et Après le nettoyage, vous pouvez polir les surfaces avec des produits de polissage à acier inoxydable non abrasifs de coton propre.
- Page 34 CONFIGURATION SANS CONDUIT D’AÉRATION Nous recommandons de TOUJOURS évacuer l’air à l’extérieur de la maison en utilisant le conduit en place ou, si d’installer un conduit d’aération. des vapeurs et fumées de la cuisson lors de la reprise d’air. Procurez-vous l’ensemble de reprise d’air, Modèle de hotte Nº...
- Page 35 www.zephyronline.com REMPLACEMENT DES AMPOULES ATTENTION : Les ampoules deviennent extrêmement chaudes lorsqu’allumées. Veuillez NE PAS les toucher avant de les avoir éteintes et laissées refroidir. Le contact avec les ampoules chaudes pourrait causer de sérieuses brûlures. Enlevez les ampoules en les faisant dévisser dans le sens contraire des aiguilles d’un montre. Note : les ampoules ne se dévissent pas;...
- Page 36 DÉPANNAGE POUR LES HOTTE TORNADO MINI Problème Cause Solution Après 1. Le bloc d’alimentation n’est pas allumé 1. Assurez-vous que l’alimentation du disjoncteur l’installation, et de l’appareil est allumée. l’appareil ne 2. La ligne électrique et le connecteur d’arrimage fonctionne pas. fait correctement.
- Page 37 www.zephyronline.com DESCRIPTION Nº DE PIÈCE Pièces de rechange : Accessoires facultatifs : Revêtement de protection,30” AK0840AS Revêtement de protection,36” AK0846AS Ensemble de reprise d’air ZRC-8400A...
- Page 38 AGRAFEZ VOTRE REÇU ICI Une preuve de la date d’achat originale est nécessaire pour obtenir du service Garantie limitée lorsque le produit est sous garantie POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L’ENTRETIEN, veuillez communiquer avec nous au 1-888-880-8368 Zephyr Corporation (désigné...
