3B SCIENTIFIC PHYSICS 1008692 Instruction Sheet

3B SCIENTIFIC
AC/DC-Netzgerät 0 - 30 V, 6 A (115 V, 50/60 Hz)
AC/DC-Netzgerät 0 - 30 V, 6 A (230 V, 50/60 Hz)
1008692 (115 V, 50/60 Hz)
1003593 (230 V, 50/60 Hz)
Bedienungsanleitung
03/12 ALF
1. Sicherheitshinweise
Das AC/DC-Netzgerät 0 - 30 V, 6 A entspricht den Si-
cherheitsbestimmungen für elektrische Mess-, Steuer-,
Regel- und Laborgeräte nach DIN EN 61010 Teil 1 und
ist nach Schutzklasse I aufgebaut. Es ist für den Be-
trieb in trockenen Räumen vorgesehen, die für elekt-
rische Betriebsmittel geeignet sind.
Bei bestimmungsgemäßem Gebrauch ist der sichere
Betrieb des Gerätes gewährleistet. Die Sicherheit ist
jedoch nicht garantiert, wenn das Gerät unsachgemäß
bedient oder unachtsam behandelt wird.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb
nicht mehr möglich ist (z.B. bei sichtbaren Schäden),
ist das Gerät unverzüglich außer Betrieb zu setzen.
In Schulen und Ausbildungseinrichtungen ist der
Betrieb des Gerätes durch geschultes Personal ver-
antwortlich zu überwachen.
Achtung! Der Niederspannungsausgang des
Netzgeräts ist nicht spannungsfest bei externem Anle-
gen von Spannungen über 100 V gegen Erdpotenzial.
•
Beim Einsatz in experimentellen Aufbauten mit
anderen Spannungsquellen z.B. zum Betrieb von
®
PHYSICS
•
•
•
•
•
•
•
•
1
1
2
3
4
5
6
7
8
9

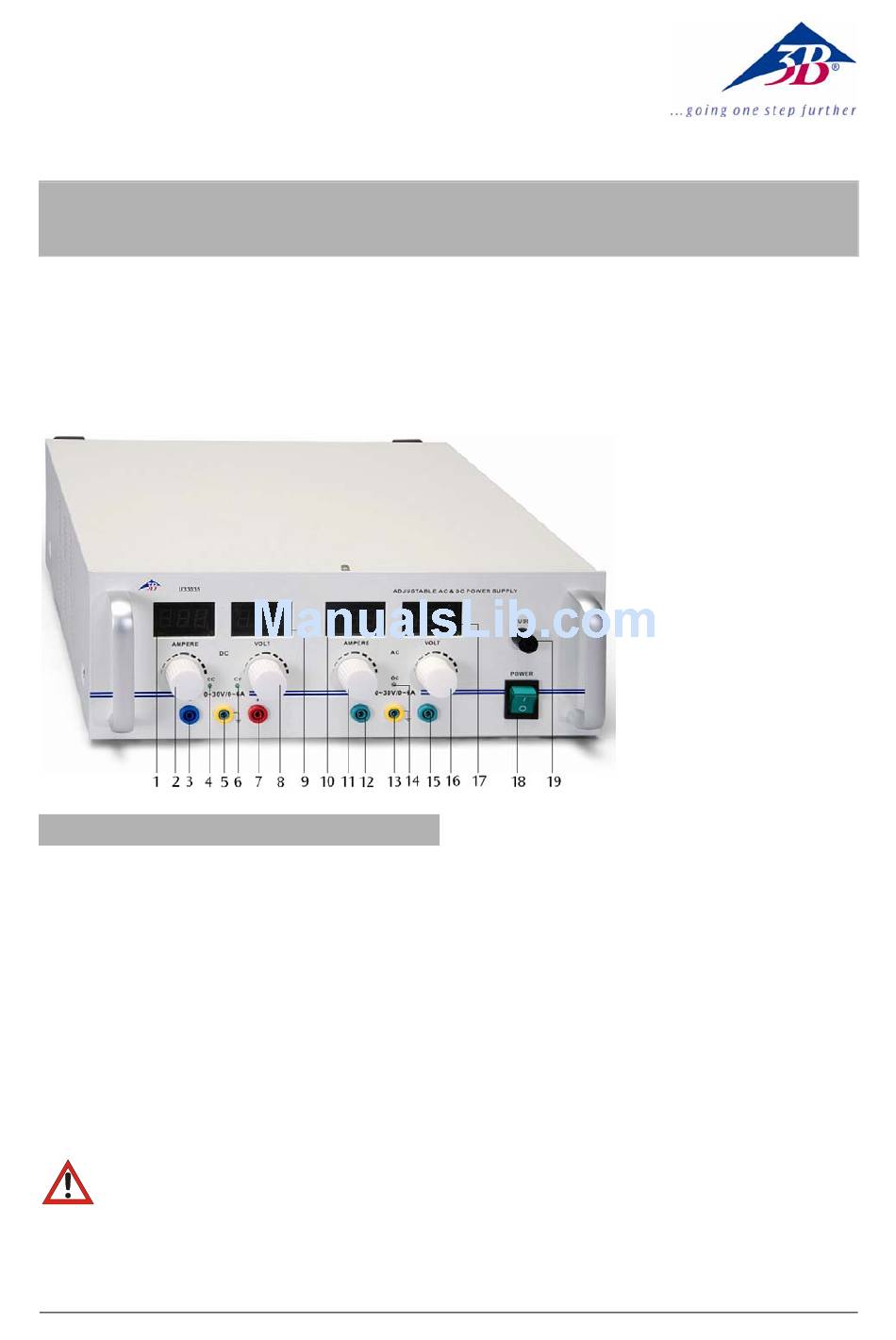

10 Stromanzeige AC
11 Stromsteller AC
12 Ausgangsbuchse AC
13 Erdungsbuchse
14 LED Überstromanzeige
15 Ausgangsbuchse AC
16 Spannungssteller AC
17 Spannungsanzeige AC
18 Netzschalter
19 Sicherungshalter
Elektronenröhren darauf achten, dass am Aus-
gang keine Spannungen über 100 V gegen Erdpo-
tenzial anliegen.
Vor Erstinbetriebnahme überprüfen, ob der auf
der Gehäuserückseite aufgedruckte Wert für die
Netzanschlussspannung den örtlichen Anforde-
rungen entspricht.
Vor Inbetriebnahme das Gehäuse und die Netzlei-
tung auf Beschädigungen untersuchen und bei
Funktionsstörungen oder sichtbaren Schäden das
Gerät außer Betrieb setzen und gegen unbeab-
sichtigten Betrieb sichern.
Gerät nur an Steckdosen mit geerdetem Schutzlei-
ter anschließen.
Experimentierleitungen vor dem Anschluss auf
schadhafte Isolation und blanke Drähte überprüfen.
Änderung in der Schaltung nur bei ausgeschalte-
tem Netzgerät durchführen.
Defekte Sicherung nur mit einer dem Originalwert
entsprechenden Sicherung (siehe Gehäuserücksei-
te) ersetzen.
Vor Sicherungswechsel Netzstecker ziehen.
Sicherung oder Sicherungshalter niemals kurz-
schließen.
Stromanzeige DC
Stromsteller DC
Ausgangsbuchse DC -
LED konstante Stromquelle
(CC)
Erdungsbuchse
LED konst. Spannungsquelle
(CV)
Ausgangsbuchse DC +
Spannungssteller DC
Spannungsanzeige DC
