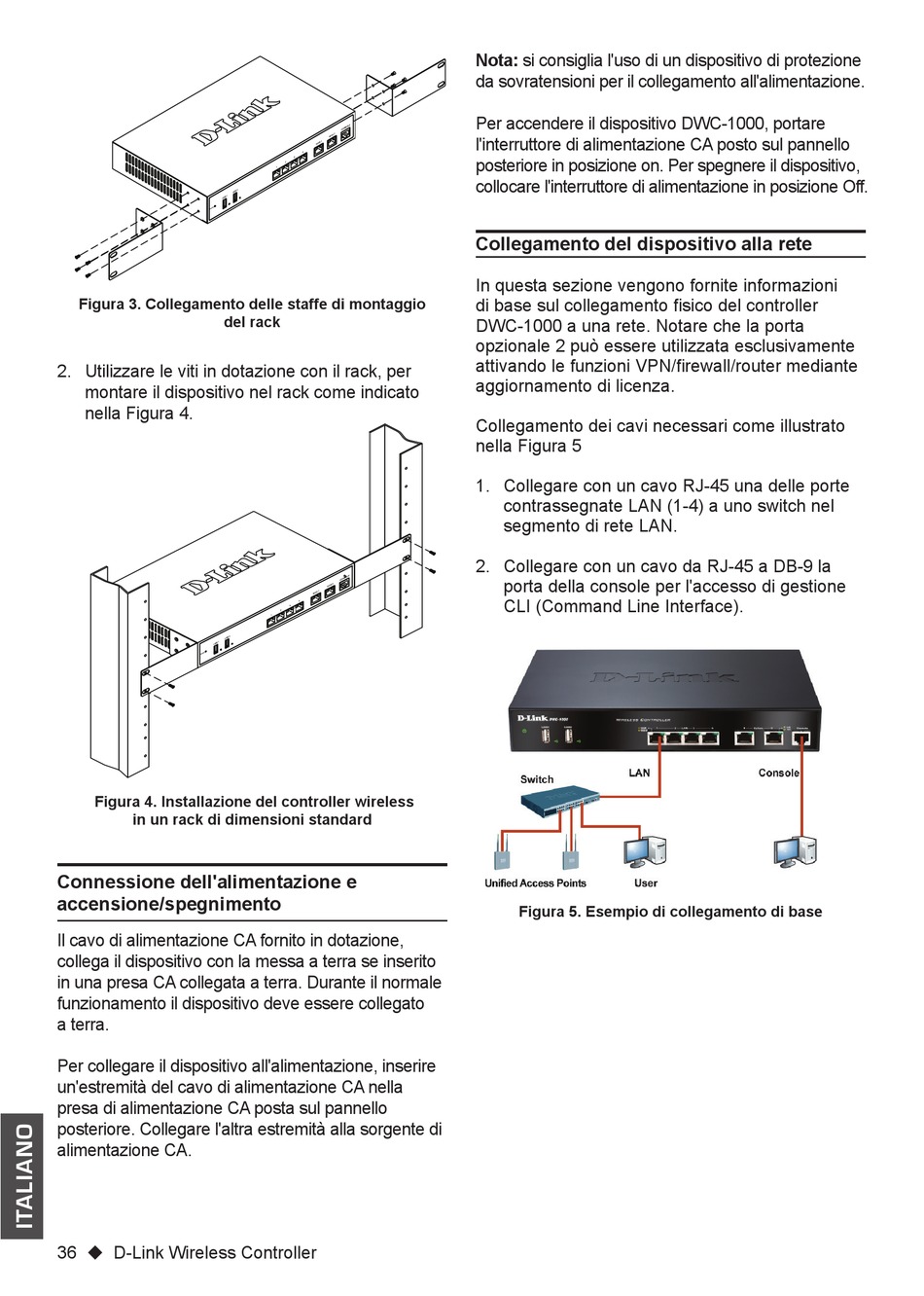

Figura 3. Collegamento delle staffe di montaggio
del rack
2. Utilizzare le viti in dotazione con il rack, per
montare il dispositivo nel rack come indicato
nella Figura 4.
Figura 4. Installazione del controller wireless
in un rack di dimensioni standard
Connessione dell'alimentazione e
accensione/spegnimento
Il cavo di alimentazione CA fornito in dotazione,
collega il dispositivo con la messa a terra se inserito
in una presa CA collegata a terra. Durante il normale
funzionamento il dispositivo deve essere collegato
a terra.
Per collegare il dispositivo all'alimentazione, inserire
un'estremità del cavo di alimentazione CA nella
presa di alimentazione CA posta sul pannello
posteriore. Collegare l'altra estremità alla sorgente di
alimentazione CA.
36  D-Link Wireless Controller
Nota: si consiglia l'uso di un dispositivo di protezione
da sovratensioni per il collegamento all'alimentazione.
Per accendere il dispositivo DWC-1000, portare
l'interruttore di alimentazione CA posto sul pannello
posteriore in posizione on. Per spegnere il dispositivo,
collocare l'interruttore di alimentazione in posizione Off.
Collegamento del dispositivo alla rete
In questa sezione vengono fornite informazioni
di base sul collegamento fisico del controller
DWC-1000 a una rete. Notare che la porta
opzionale 2 può essere utilizzata esclusivamente
attivando le funzioni VPN/firewall/router mediante
aggiornamento di licenza.
Collegamento dei cavi necessari come illustrato
nella Figura 5
1. Collegare con un cavo RJ-45 una delle porte
contrassegnate LAN (1-4) a uno switch nel
segmento di rete LAN.
2. Collegare con un cavo da RJ-45 a DB-9 la
porta della console per l'accesso di gestione
CLI (Command Line Interface).
Figura 5. Esempio di collegamento di base
