3B SCIENTIFIC
Binokulares Mikroskop, Modell 500 LED mit Polarisations-
Bedienungsanleitung
07/13 ALF
1. Sicherheitshinweise
•
Elektrischer Anschluss des Mikroskops darf
nur an geerdeten Steckdosen erfolgen.
2. Beschreibung, technische Daten
Das binokulare Mikroskop ermöglicht die zwei-
dimensionale Betrachtung von Objekten (dünne
Schnitte von Pflanzen- oder Tieren) in 40- bis
1500-facher Vergrößerung. Es ist mit einer Pola-
risationseinrichtung bestückt.
Stativ: Robustes Ganzmetallstativ, Stativarm
fest mit Fuß verbunden; Fokussierung über
beidseitig am Stativ angebrachte koaxiale Stell-
knöpfe für Fein- und Grobtrieb mit Kugellager
und Feststellbremse; einstellbarer Anschlag
zum Schutz der Objektträger und Objektive.
Fokussierbereich: 15 mm; Einteilung der Feinfo-
®
PHYSICS
einrichtung 1013146
kussierung: 0,002 mm
Tubus: Binokularer Siedentopf-Kopf, Schräg-
einblick 30°, Kopf um 360° drehbar, Augenab-
stand zwischen 54 mm und 75 mm einstellbar,
Dioptrienausgleich ±5 für beide Okulare
Polarisationseinrichtung: Polarisator und Ana-
lysator
Okular: Weitfeld-Okularpaare WF 10x 18 mm
und WF 15x 13 mm
Objektive: Invers geneigter Objektivrevolver mit
4 DIN plan achromatischen Objektiven 4x / 0,10,
10x / 0,25, 40x / 0,65, 100x / 1,25 (Ölimmersion)
Vergrößerung: 40x – 1500x
Objekttisch: x-y-Kreuztisch, 155 x 145 mm
Objektführer und koaxialen Stellknöpfen senk-
recht zum Objekttisch, Stellbereich 50 x 76 mm
1

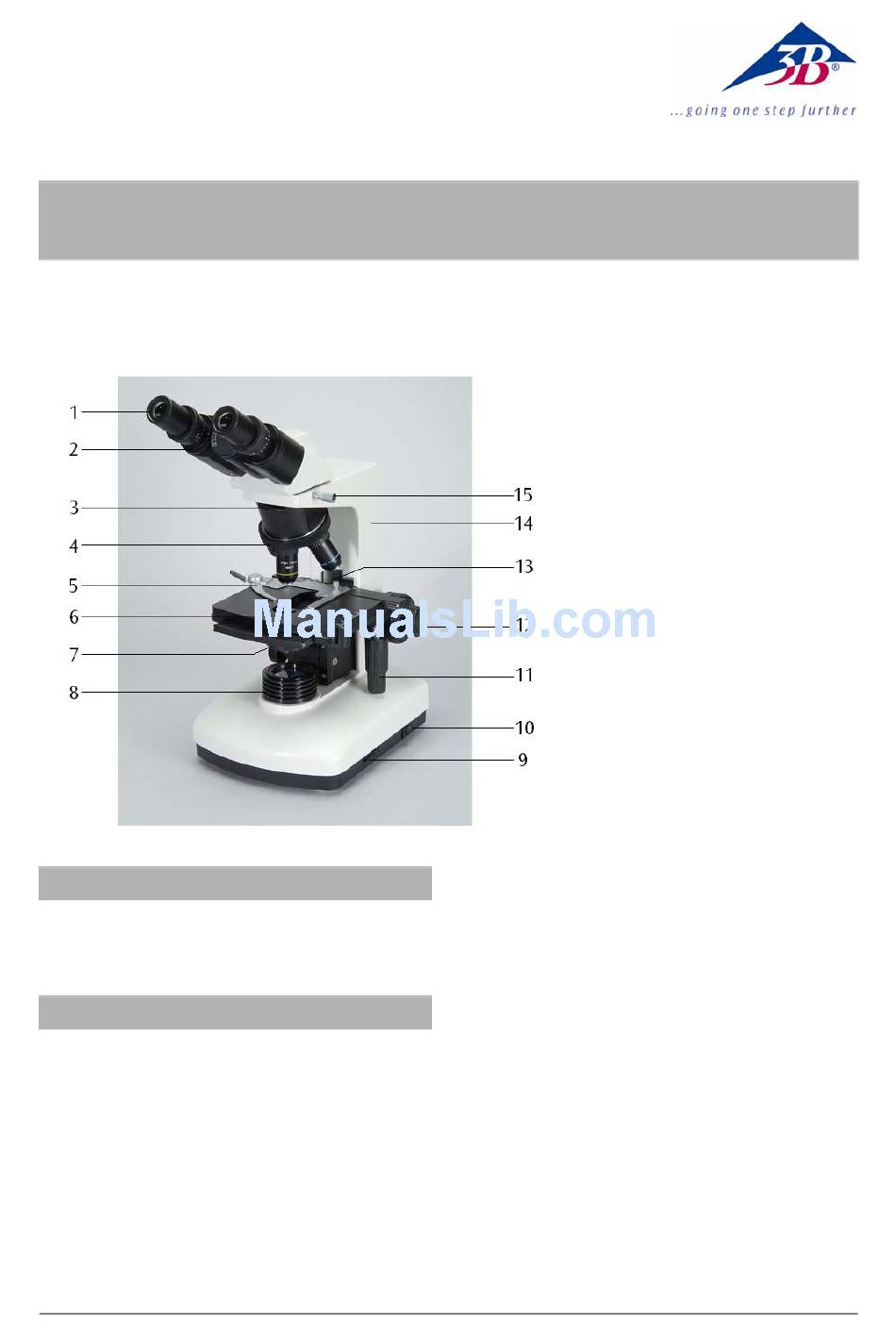

1 Okular
2 Tubus
3 Schlitz zur Aufnahme des
Analysators
4 Revolver mit Objektiven
5 Objektführer
6 Objekttisch
7 Kondensor mit Irisblende
und Filterhalter
8 Beleuchtung
9 Beleuchtungsregler
10 Netzschalter
11 Koaxialtrieb des Objektti-
sches
12 Grob- und Feintrieb mit
Feststellbremse
13 Feststellschraube für Ob-
jekttisch
14 Stativ
15 Feststellschraube für Mikro-
skopkopf
2
, mit
2
