M-Audio KEYSTATION 61 User Manual

Hide thumbs Also See for KEYSTATION 61:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

User Guide

English ( 2 – 9 )
Guía del usuario
Español ( 10 – 17 )
Guide d'utilisation
Français ( 18 – 25 )
Guida per l'uso
Italiano ( 26 – 33 )
Benutzerhandbuch
Deutsch ( 34 – 41 )
Appendix
English ( 43 )

Advertisement

Table of Contents
loading

Related Manuals for M-Audio KEYSTATION 61

Summary of Contents for M-Audio KEYSTATION 61

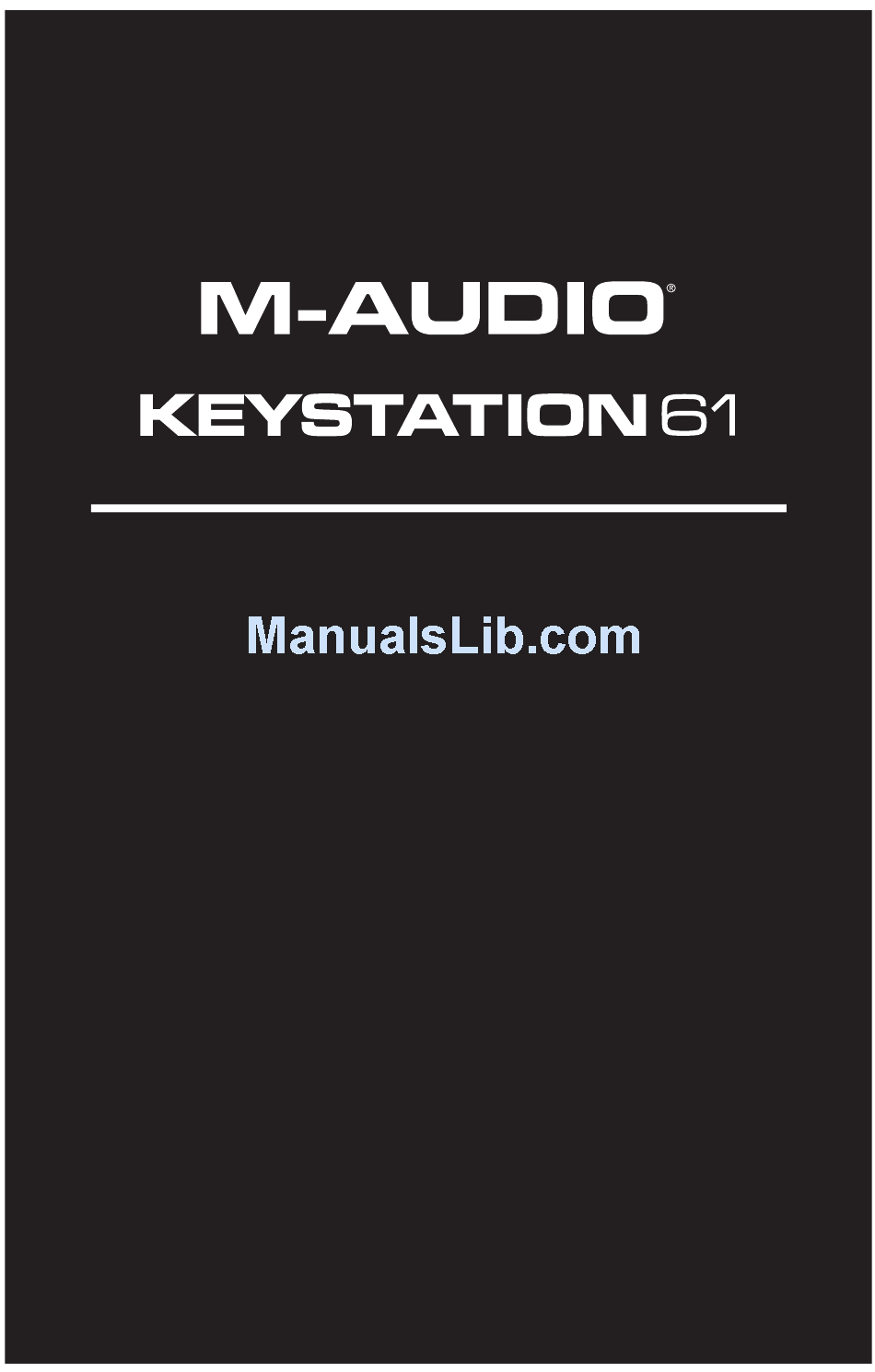

  • Page 1: User Guide

    User Guide English ( 2 – 9 ) Guía del usuario Español ( 10 – 17 ) Guide d'utilisation Français ( 18 – 25 ) Guida per l'uso Italiano ( 26 – 33 ) Benutzerhandbuch Deutsch ( 34 – 41 ) Appendix English ( 43 )

  • Page 2: Box Contents

    Keystation when connecting to a computer to trigger software synths. You can also use Keystation 61 with your iPad to control supported music creation apps. Connecting your Keystation 61 to an iPad requires the iPad Camera Connection Kit, which is available from the Apple Store.

  • Page 3: Top Panel

    The Keystation should appear under the name “USB Audio Device” for Windows XP, Windows Vista, Windows 7, Windows 8 or as “Keystation 61” for other operating systems in the MIDI devices section of your music software application. Please consult the manual that came with your software for the proper setup procedure.

  • Page 4: Rear Panel

    (just like the sustain pedal on a piano). You can plug a foot pedal of any polarity into the foot pedal input on your M-Audio keyboard. The keyboard will automatically detect the correct polarity when powering up. If you want to reverse the polarity, simply depress the pedal when you switch on your keyboard.

  • Page 5: Octave Shift

    Advanced Functions In addition to setting an octave shift, the two octave “+” and “-” buttons discussed earlier in the manual under the section “Octave Buttons” can also be used to control one of six MIDI functions. The first 6 black keys are used to select the function of the octave buttons. Some of the functions that these keys can be used for cannot send out a value less than 0.

  • Page 6: Midi Channel

    MIDI Channel MIDI data from the keyboard can be sent on any of 16 MIDI Channels. However, certain MIDI devices and MIDI software applications require the keyboard to send data on a specified channel. If this is the case, you can change the channel the data is sent using the following method: Press the Advanced Functions button to engage Edit Mode.
  • Page 7 Volume Slider Assignment To assign the Volume Slider to an effect: Press the Advanced Functions button to engage Edit Mode. Press the black key representing “FADER.” Use the Numerical Data Entry keys to enter the number of the effect you want to assign to the Volume Slider.
  • Page 8 Solution 1: Switch off the unit and let it sit for 10 seconds. Then restart your computer and try again. If the problem persists you may have to reinstall drivers for the unit. Problem 2: I have plugged a sustain pedal into my M-Audio keyboard, but it works the wrong way around.
  • Page 9 MIDI Functionality The Keystation keyboards have been designed to make working with MIDI on your computer as simple as possible. Nonetheless, you may still experience some difficulties. In many cases, the keyboard is not at fault; the problem lies with the receiving device. To counter this, there are two useful MIDI functions: All Notes Off and Reset All Controllers.

  • Page 10: Español

    También puede utilizar el Keystation 61 con su iPad para controlar las aplicaciones de creación de música compatibles. La conexión del Keystation 61 con un iPad requiere el iPad Camera Connection Kit, que está disponible en Apple Store. Diagrama de conexión...
  • Page 11 “Opciones” o “Configuración de dispositivos” de su software musical. El teclado Keystation aparecerá en sus programas como “Dispositivo de audio USB” (en Windows Vista, Windows 7) o como “Keystation 61” (en otros sistemas operativos). Por favor, consulte el manual suministrado con su software para realizar una configuración correcta.

  • Page 12: Panel Trasero

    Rueda de modulación La rueda de modulación se usa normalmente para modular el sonido que está tocando. Este tipo de controlador en tiempo real se incorporó originalmente en los teclados electrónicos para ofrecer al instrumentista opciones como las de agregar vibrato, tal como lo hace un músico al tocar un instrumento acústico.
  • Page 13 Funciones avanzadas Además de determinar el cambio de octava, los botones de octava “+” y “-” mencionados anteriormente en la sección “Botones de octava” también pueden usarse para controlar una de las 6 funciones MIDI disponibles. Las 6 primeras teclas negras se usan para seleccionar la función de los botones de octava. Algunas de las funciones asignadas a estas teclas no admiten valores inferiores a 0.
  • Page 14 Canal Los datos MIDI del teclado pueden enviarse a través de cualquiera de los 16 canales MIDI. Sin embargo, ciertos dispositivos y programas MIDI requieren que los datos sean enviados por un canal específico. En este caso, cambie el canal a través del cual el teclado envía los datos siguiendo este método: Pulse el botón Advanced Functions para acceder al modo de programación.
  • Page 15 Deslizador de volumen Para asignar el deslizador de volumen a un efecto: Pulse el botón Advanced Functions para acceder al modo de programación. Pulse la tecla negra que representa “FADER”. Utilice las teclas de introducción de datos numéricos para introducir el número del efecto que desee asignar al deslizador de volumen.
  • Page 16 General He aquí las respuestas a algunas preguntas frecuentes relacionadas con su teclado Keystation: Problema 1: Mi hardware M-Audio ha dejado de funcionar de repente, cuando hasta ahora lo he estado utilizando sin problemas. Solución 1: Apague la unidad durante unos 10 segundos. A continuación, reinicie la computadora e inténtelo de nuevo.

  • Page 17: Funciones Midi

    Funciones MIDI Los teclados Keystation han sido diseñados para que pueda trabajar con MIDI en su computadora de la forma más fácil posible. Pero ello no elimina totalmente la posibilidad de que surja algún problema. En muchos casos el problema no estará en el teclado sino en el dispositivo receptor. Para solucionarlo, dispone de dos útiles funciones MIDI: All Notes Off y Reset All Controllers.

  • Page 18: Français

    Vous pouvez également utiliser le Keystation 61 avec votre iPad pour commander les applications de création musicale supportées. Afin d'utiliser le Keystation 61 avec votre iPad, vous devez vous procurer le Kit de connexion d'appareil photo iPad offerte à la boutique Apple Store.
  • Page 19 Le Keystation devrait apparaître dans la section reserve aux périphériques MIDI de votre logiciel sous le nom “USB Audio Device” (Périphérique audio USB) pour Windows XP, Windows Vista, Windows 7 ou sous “Keystation 61” pour les autres systèmes d’exploitation. Veuillez consulter le manuel fourni avec votre logiciel pour une configuration appropriée.
  • Page 20 (exactement comme la pédale forte (sustain) d’un piano). Vous pouvez brancher une pédale de n’importe quelle polarité dans l’entrée pour pédale de votre clavier M-Audio. Le clavier détectera automatiquement la polarité correcte lors de la mise en marche. Si vous voulez inverser la polarité, appuyez simplement sur la pédale lorsque vous allumez votre clavier.
  • Page 21 Les fonctions avancées En plus de pouvoir décaler les octaves, les deux boutons d’octaves “+” et “-” que nous avons décrits plus haut dans ce manuel peuvent aussi être utilisés pour commander l’une des 6 fonctions MIDI. Que les six premières touches sont utilisées pour sélectionner la fonction désirée des boutons d’octaves. Certaines des fonctions correspondant à...
  • Page 22 Canal Les données MIDI en provenance du clavier peuvent être envoyées sur n’importe lequel des 16 canaux MIDI. Cependant, certains périphériques ou logiciels MIDI ont besoin que le clavier envoie les données sur un canal précis. Si c’est le cas, vous pouvez changer le canal par lequel les données sont envoyées en suivant les instructions ci-dessous : Appuyez sur le bouton «Advanced Functions»...
  • Page 23 Changements Bank LSB et Bank MSB +/- : Appuyez sur le bouton «Advanced Functions». Appuyez sur la touche noire libellée respectivemen “Bank LSB” ou “Bank MSB”. Les touches d’octaves “+” et “-” peuvent maintenant servir au changement de Bank LSB. Appuyez sur “+”...
  • Page 24 à nouveau. Si le problem persiste, il se peut que vous deviez réinstaller les pilotes de l’appareil. Problème 2 : J’ai branché une pédale à mon clavier M-Audio, mais elle fonctionne à l’envers. Solution 2 : La polarité de la pédale est calculée par le clavier lors de la mise en marche. Lors de la mise en marche, le clavier suppose que la pédale est en position «inactive».
  • Page 25 MIDI : en dernier recours Les claviers Keystation ont été conçus pour rendre le travail avec MIDI sur votre ordinateur aussi simple que possible. Il est toutefois possible que vous rencontriez des difficultés. Dans de nombreux cas, les problèmes ne viennent pas du clavier mais plutôt du dispositif récepteur. Pour résoudre ces problèmes, il existe deux fonctions MIDI très utiles : All Notes Off et Reset All Controllers.

  • Page 26: Schema Dei Collegamenti

    MIDI compatto. Ideale per tutta una serie di creazioni musicali e applicazioni educative, il Keystation 61 offre una rotella di bend del pitch, tasti direzionali e di trasporto per il controllo del software, nonché una rotella di modulazione assegnabile ed un cursore per il controllo diretto.
  • Page 27 La Keystation dovrebbe apparire come “Periferica audio USB” in Windows XP, Windows Vista, Windows 7 o come “Keystation 61” negli altri sistemi operativi nella sezione delle periferiche MIDI del programma musicale. Per la corretta procedura di impostazione, consultare il manuale in dotazione al programma.

  • Page 28: Pannello Posteriore

    È possibile collegare un pedale con qualsiasi polarità nell’ingresso “foot switch” della tastiera M-Audio. La tastiera sarà in grado di rilevare la corretta polarità al momento dell’accensione. Se si desidera invertire la polarità, è sufficiente tenere premuto il pedale al momento dell’accensione della tastiera.
  • Page 29 Funzioni avanzate Oltre che per l’impostazione dello spostamento di ottava, i due pulsanti di ottava “+” e “-” illustrati in precedenza alla sezione “Pulsanti di ottava” servono per controllare una delle 6 funzioni MIDI disponibili. I primi 6 tasti vengono utilizzati per selezionare la funzione dei pulsanti di ottava. Alcune funzioni per le quali è...
  • Page 30 Canale I dati MIDI provenienti dalla tastiera possono essere inviati a uno qualsiasi dei 16 canali MIDI. Tuttavia, determinate periferiche MIDI e programmi MIDI richiedono che la tastiera invii i dati su un canale specifico. In questo caso, è possibile cambiare il canale di invio dei dati mediante il seguente metodo: Premere il pulsante Advanced Functions per portare la tastiera nella modalità...
  • Page 31 Slider Volume Per assegnare lo slider Volume a un effetto: Premere il pulsante Advanced Functions per portare la tastiera nella modalità di programmazione. Premere il tasto nero “FADER.” Usare i tasti di immissione dei dati numerici per immettere il numero dell’effetto che si desidera assegnare allo slider Volume.
  • Page 32 Soluzione 1: spegnere l’unità e lasciarla spenta per 10 secondi. Quindi riavviare il computer e riprovare. Se il problema persiste, potrebbe essere necessario reinstallare i driver dell’unità. Problema 2: è stato collegato il pedale sustain nella tastiera M-Audio, ma questo funziona in modo scorretto.
  • Page 33 Risoluzione dei problemi MIDI Le tastiere Keystation sono state progettate per funzionare con il MIDI sul computer nel modo più semplice possibile. Ciononostante, è possibile che si verifichino alcune difficoltà. In molti casi, la tastiera non è guasta; il problema risiede nella periferica ricevente. Per evitare questo problema, sono presenti due utili funzioni MIDI: All Notes Off e Reset All Controllers.

  • Page 34: Deutsch

    Computer verbinden, um Software-Synthesizer anzusteuern. Sie können die Keystation 61 auch mit Ihrem iPad verwenden, um unterstützte Musikproduktions-Apps zu steuern. Um Ihre Keystation 61 mit einem iPad zu verbinden, ist ein iPad Camera Connection Kit erforderlich, das im Apple Store verfügbar ist. Anschlussübersicht...
  • Page 35 Sie in Ihrer Audiosoftware vornehmen müssen. Im Abschnitt “MIDI-Geräte” Ihrer Audioanwendung sollte Keystation unter der Bezeichnung “USB Audio Device” (Windows XP, Windows Vista, Windows 7) bzw. unter der Bezeichnung “Keystation 61” (sonstige Betriebssysteme) ausgewiesen sein. Genauere Hinweise zur Konfiguration entnehmen Sie bitte dem Benutzerhandbuch Ihrer Audioanwendung.
  • Page 36 Lautstärke-Slider Über den Lautstärke-Slider werden normalerweise MIDI-Befehle zur Regelung der Tonlautstärke gesendet. Sie können dem Slider allerdings auch für andere Kontrollfunktionen wie Pan (Balance), Attack, Reverb, Chorus, uvm. programmieren. Weitere Informationen hierzu entnehmen Sie bitte dem Abschnitt Erweiterte Funktionen. Funktionstaste Über die Funktionstaste erhalten Sie Zugriff auf die erweiterten Funktionen Ihres Keystation-Keyboards.
  • Page 37 Erweiterte Funktionen Die beiden Up & Down-Tasten für die Veränderung der Oktavlage (siehe Abschnitt “Oktavtasten”) können zusätzlich für die Steuerung der MIDI-Funktionen genutzt werden. Über Die ersten 6 schwarzen Tasten können sie die gewünschte Spezialfunktion für die Octave Up & Down- Tasten auswählen.
  • Page 38 Kanal Mit Keystation verfügen Sie über 16 MIDI-Kanäle für das Senden von MIDI-Daten. Bitte beachten Sie jedoch, dass einige MIDI-Geräte und MIDI-Anwendungen die MIDI-Daten des Keyboards nur über einen bestimmten Kanal empfangen können. In diesem Fall können Sie den Sendekanal wie folgt einstellen: Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren.
  • Page 39 Direktauswahl: Drücken Sie die Funktionstaste, um den Edit-Modus zu aktivieren. Drücken Sie die schwarze Taste entspricht “BANK LSB” bzw. “BANK MSB”. Drücken Sie nacheinander die Tasten “3”, “2”, und “ENTER” ein. Sie die Änderung dabei immer mit ENTER. Wenn Sie den Bank Change über die Octave Up & Down-Tasten veranlassen, ändert sich die Leuchtanzeige über den Tasten nicht, da es nicht möglich ist, eine Bank mit negativem Wert auszuwählen.
  • Page 40 Um diesem Problem zu begegnen, empfehlen wir Ihnen, eine richtig gute Audio-Schnittstelle einzusetzen. Auf unserer Webseite m-audio.com erhalten sie Informationen zu einer Auswahl von. Falls Sie bereits über eine leistungsstarke Audio-Schnittstelle verfügen, sollten Sie die neuesten Treiber installieren oder die...
  • Page 41 MIDI-Funktionen Die Keystation-Keyboards wurden so konstruiert, dass die MIDI-Verarbeitung mit ihrem Computer so einfach wie möglich wird. Nichtsdestotrotz können unter Umständen Schwierigkeiten mit den MIDI-Funktionen auftreten. Oft liegt der Fehler in diesen Fällen nicht am Keyboard, sondern am Empfängergerät. Hier können Ihnen zwei MIDI-Befehle weiterhelfen: All Notes Off und Reset All Controllers.
  • Page 42 Wheel and Fader User Assignments 00 Bank Select 38 Data Entry LSB 112 Controller 112 01 Modulation 39 Channel Volume LSB 113 Controller 113 02 Breath Control 40 Balance LSB 114 Controller 114 03 Controller 3 41 Controller 41 115 Controller 115 04 Foot Control 42 Pan LSB 116 Controller 116...

  • Page 43: English

    Specifications are subject to change without notice. Trademarks and Licenses M-Audio is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries. Mackie Control and HUI are trademarks or registered trademarks of LOUD Technologies Inc. iPad, Mac, and OS X are trademarks or service marks of Apple Inc., registered in the U.S. and other countries.
  • Page 44 Manual Version 1.1...
