Samsung DW-BG97 Series User Manual

Hide thumbs Also See for DW-BG97 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Installation Manual
This manual is made with 100% recycled paper.
Code No.: DD68-00092J-03_EN
DD68-00092J-03_EN.indd 1
DD68-00092J-03_EN.indd 1

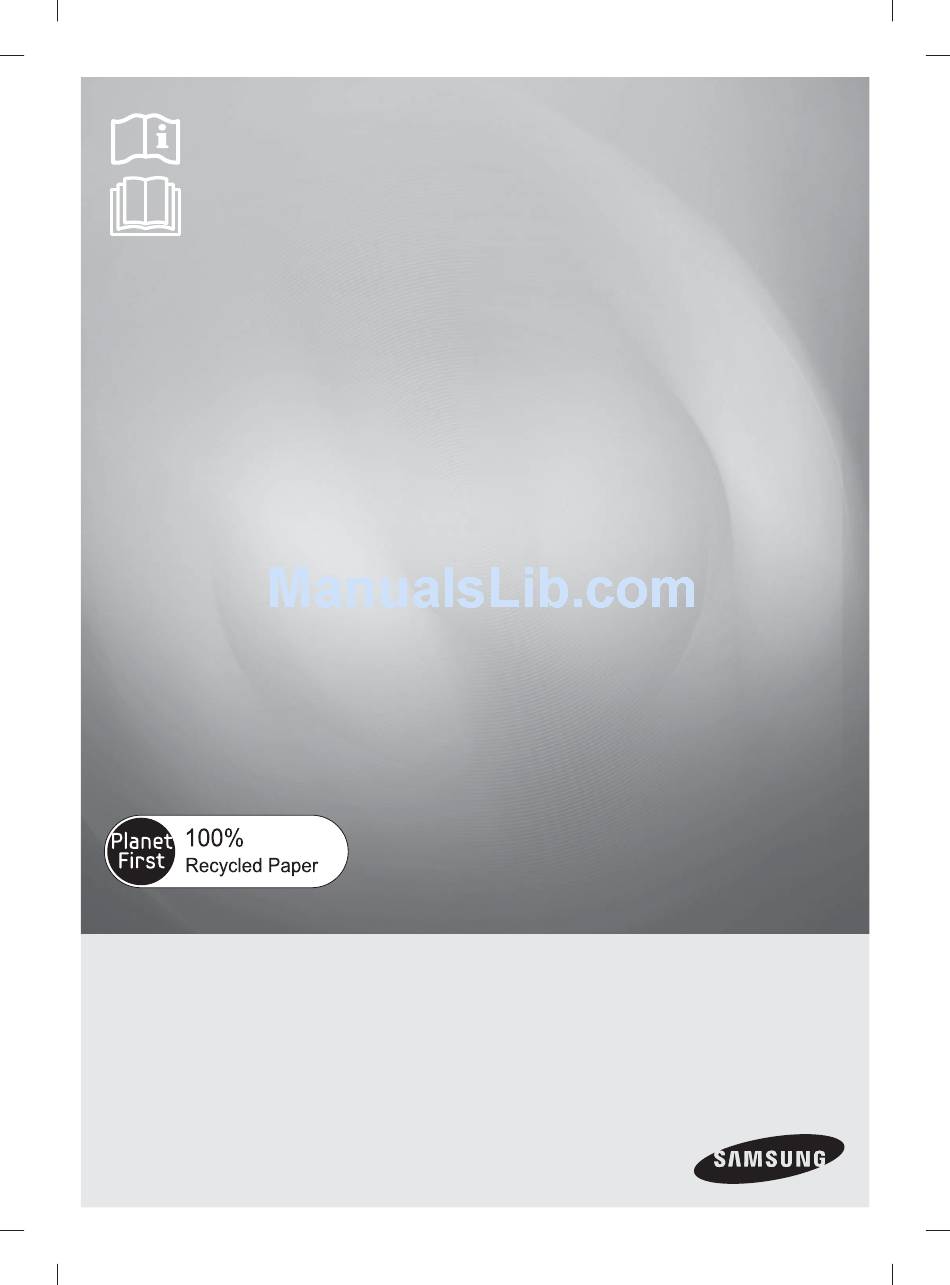

Dishwasher
user manual
imagine
the possibilities
Thank you for purchasing this Samsung
product. To receive a more complete
service, please register your product at
DW-BG97 Series
DW-BG77 Series
DW-BG57 Series
2013-05-30
2013-05-30
9:21:32
9:21:32

Advertisement

Table of Contents
loading

Related Manuals for Samsung DW-BG97 Series

Summary of Contents for Samsung DW-BG97 Series

  • Page 1 DW-BG57 Series Dishwasher user manual This manual is made with 100% recycled paper. imagine the possibilities Thank you for purchasing this Samsung product. To receive a more complete service, please register your product at Code No.: DD68-00092J-03_EN DD68-00092J-03_EN.indd 1 DD68-00092J-03_EN.indd 1...
  • Page 2 2. 3-Tier Filtration System Your new Samsung dishwasher’s 3-tier fi ltration system fi lters every last bit of food from your dishes, cups, cooking utensils and cutlery. The advanced fi ltration system thoroughly fi lters out and collects all food remains so that you can rest assured knowing that your dishes will come out spotless.
  • Page 3 Safety instructions Congratulations on your new Samsung dishwasher. This manual contains important information on the installation, use and care of your appliance. Please take time to read this manual to take full advantage of your dishwasher’s many benefi ts and features.
  • Page 4 Safety instructions Important safety precautions This appliance conforms to current safety requirements. Inappropriate use can, however, lead to personal injury and damage to property. To avoid the risk of accidents and damage to the appliance, please read these instructions carefully before using it for the fi...
  • Page 5 INSTRUCTIONS WHEN USING YOUR DISHWASHER This dishwasher is not designed for commercial use. It is intended for use in domestic households and in similar working and residential environments such as: • Shops • Offi ces and showrooms and by residents in establishments such as: •...
  • Page 6 Safety instructions INSTRUCTIONS FOR PROTECTING YOUR CHILDREN This appliance is not a toy! To avoid the risk of injury, keep children well away and do not allow them to play in or around the dishwasher or to use the controls. They will not understand the potential dangers WARNING posed by it.
  • Page 7 Installation, maintenance and repairs may only be carried out by a suitably qualifi ed and competent person in strict accordance with current national and local safety regulations. Repairs and other work by unqualifi ed persons can be dangerous. The manufacturer cannot be held liable for unauthorised work.

  • Page 8: Table Of Contents

    Contents SETTING UP YOUR DISHWASHER TROUBLESHOOTING AND INFORMATION CODES Checking the parts and control panel Check these points if your dishwasher... Meeting the installation requirements Information codes BEFORE USING THE PRODUCT FOR THE FIRST TIME PROGRAMME CHART Using the water softening system Programme chart Using the Sound On/Off function APPENDIX...

  • Page 9: Checking The Parts And Control Panel

    When your dishwasher has been unpacked, make sure that you’ve received all the parts shown below. If your dishwasher was damaged during shipping, or if you do not have all the parts, contact Samsung Customer Service or your Samsung dealer.

  • Page 10: Meeting The Installation Requirements

    Setting up your dishwasher Power button Sanitize/Child Lock button Process indicator Start/Reset button Programme selection buttons Child Lock indicator Delay Start button Salt Refi ll indicator Intensive Zone button Rinse Refi ll indicator (DW-BG97/DW-BG77 only) Half Load button Delay Start indicator Multi Tabs button Checking the accessories •...

  • Page 11: Water Supply

    Do not twist or bend the water supply hose connected to the Aqua-Stop. If the Aqua-Stop has been damaged, shut off the water taps and pull out the power plug right away. Once these steps have been taken, contact Samsung Customer Service or a qualifi ed technician. CAUTION...

  • Page 12: Before Using The Product For The First Time

    Before using the product for the fi rst time USING THE WATER SOFTENING SYSTEM Better washing results require the use of soft water. Hard water contains impurities that can hinder the washing performance. You will need to soften the water if the water supply is harder than 1.0 mmol/ℓ (6 °d – German scale). To do this, you need: •...

  • Page 13: Using The Sound On/Off Function

    USING THE SOUND ON/OFF FUNCTION 1. While holding down the Delay Start and Half Load buttons, press the Power button to access the setting to activate/deactivate the Sound On/Off function. 2. Press the Sanitize button to activate or deactivate the Sound On/Off function. “Rinse Refi...

  • Page 14: Using Rinse Aid

    Before using the product for the fi rst time Checking the Salt Refi ll indicator If the “Salt Refi ll ” indicator is lit, add dishwasher salt as described above. A lit “Salt Refi ll ” indicator means that there remains salt for three more cycles from the fi rst switched USING RINSE AID Filling the rinse aid reservoir As soon as the rinse aid refi...

  • Page 15: Loading Your Dishwasher

    Loading your dishwasher DISHWASHING GUIDELINES Follow these simple guidelines to get the best results and save energy. Before loading dishes Remove food remains such as bones, fruit seeds, etc. and waste such as toothpicks, paper napkins, etc. from your dishes. Food remains and waste can damage your dishes, make noise and even result CAUTION in a product malfunction.

  • Page 16: Using The Upper Basket

    Loading your dishwasher Using the upper basket Use the upper basket for mainly small, light or delicate items such as cups, saucers, glasses, dessert bowls, etc. Adjusting the upper basket You can adjust the height of the upper basket for additional clearance for placing large items in either the upper or lower basket.
  • Page 17 Using the hinged spikes Foldable hinged spikes allow you to make room in the lower basket for large items. 1. Flatten the hinged spikes by pressing them down. Using the cutlery tray (DW-BG97, DW-BG77) The cutlery tray inserts can be detached from the cutlery tray. For example, you can remove one side of the inserts to make room for larger items in the upper basket.
  • Page 18 Loading your dishwasher Using the cutlery basket (DW-BG57) The cutlery basket has cover so that each knife, spoon, or fork can be placed on individual stands to prevent chipping and discolouration. 1. Place the diff erent types of cutlery in the baskets as shown. For safety purposes, place knives in the knife rack.

  • Page 19: Using Detergent

    Using the cup selves You can place cups, small items and long cooking utensils on the cup selves. This is also a very convenient way to wash wine glasses. Place wine glasses on the pegs of the cup selves. The cup selves can also be folded back when not in use.
  • Page 20 Loading your dishwasher 4. For better cleaning result, especially if you have very dirt items, add small amount(about 8 g) of detergent on the door. That will act in prewash phase. Using multi tabs You can also use 2-in-1, 3-in-1, or 4-in-1 multi tabs. Multi tabs, depending on the type, combine dishwasher detergent with rinse aid and/or dishwasher salt.

  • Page 21: Operating Your Dishwasher

    Operating your dishwasher BASIC INSTRUCTIONS 1. Open the door. 2. Load the baskets. Do not overload the baskets. CAUTION 3. Make sure the spray arms are not obstructed. 4. Add the appropriate amount of dishwasher detergent into the dispenser and on the door (if required). 5.

  • Page 22: Using The Delay Start Function

    Operating your dishwasher Interrupting a programme If you open the door while a programme is in progress, the programme is temporarily halted. To resume the programme, simply close the door. The water in the dishwasher may be extremely hot. Only open the door when absolutely necessary and exercise extreme caution. CAUTION Changing a programme If a programme has already started and you want to change it, follow the instructions below:...

  • Page 23: Using Additional Functions

    Salt Refi ll indicator If the “Salt Refi ll ” indicator is lit, it means the dishwasher is low on dishwasher salt and needs to be refi lled. To refi ll the salt reservoir, refer to the “Filling the salt reservoir” section on page 13. Rinse Refi...

  • Page 24: Cleaning The Exterior

    Cleaning and maintaining your dishwasher Keeping your dishwasher clean improves its performance, reduces unnecessary repairs, and prolongs its life. CLEANING THE EXTERIOR It’s best to clean spills on the exterior of your dishwasher as they occur. Use a soft, damp piece of cloth to gently wipe away spills and dust from the control panel. Do not use benzene, wax, thinner, chlorine bleach, or alcohol.
  • Page 25 4. Disassemble the coarse fi lter and micro fi lter. 5. Remove any dirt or other remains from the fi lters and rinse them under running water. 6. Reassemble the fi lters in the reverse order of the dissasembly, replace the fi...

  • Page 26: Storing Your Dishwasher

    Cleaning and maintaining your dishwasher 4. Remove the lower basket. 5. Firmly pull the lower spray arm upward at once to remove it. 6. Use a pointed object such as a toothpick to push out food particles in the spray arm’s jets. 7.
  • Page 27 Troubleshooting and information codes CHECK THESE POINTS IF YOUR DISHWASHER... PROBLEM POSSIBLE CAUSE SOLUTION Check that the door is latched and The door is not closed completely. closed completely. Press the Start/ The Start/Reset button is not Reset button before closing the selected.
  • Page 28 Troubleshooting and information codes PROBLEM POSSIBLE CAUSE SOLUTION The dishwasher beeps when the dispenser cover is opened and This is a normal operation. during the initial stage of draining the pump operation. Is too noisy. The dishwasher is not level. Ensure that the dishwasher is level.
  • Page 29 For more information about the error codes, or if you are unable to resolve the problem using the suggested solution, refer to the back of this manual and contact your Samsung Customer Service centre. Troubleshooting and information codes DD68-00092J-03_EN.indd 29...
  • Page 30 Programme chart PROGRAMME CHART Soil level Intensive 70 Auto 40-65 Express 65 Eco 45 Quick 50 Delicate 40 Prewash Amount of Very light to Heavy Normal Normal Light Light Very light food remains Heavy Prewash  Prewash  Prewash  Prewash ...
  • Page 31 Appendix DISPOSING THE DISHWASHER AND HELPING THE ENVIRONMENT Your dishwasher is manufactured from recyclable materials. If you decide to dispose of it, please observe your local waste disposal regulations. Cut off the power cord so that the appliance cannot be connected to a power source.
  • Page 32 For standard test The diagrams below show the proper way to load the baskets based on the European Standards (EN50242). • Washing capacity: 14 (DW-BG97, DW-BG77) / 13 (DW-BG57) place settings • Test standard: EN50242/IEC60436 • Position of upper basket: Low •...
  • Page 33 13 place settings 15 17 <Lower basket> <Upper basket> <Cutlery basket> Soup plate : Oat fl ake Cup : Tea Soup spoon : Oat fl ake Dinner plate : Egg Saucer : Tea Fork : Egg Dinner plate : Meat Glass : Milk Knife Small bowl, Middle bowl...
  • Page 34 Note DD68-00092J-03_EN.indd 34 DD68-00092J-03_EN.indd 34 2013-05-30 2013-05-30 9:21:53 9:21:53...
  • Page 35 Note DD68-00092J-03_EN.indd 35 DD68-00092J-03_EN.indd 35 2013-05-30 2013-05-30 9:21:53 9:21:53...
  • Page 36 Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to samsung products. please contact the SAMSUNG customer care center. Code No.: DD68-00092J-03_EN DD68-00092J-03_EN.indd 36 DD68-00092J-03_EN.indd 36 2013-05-30 2013-05-30 9:21:53 9:21:53...
