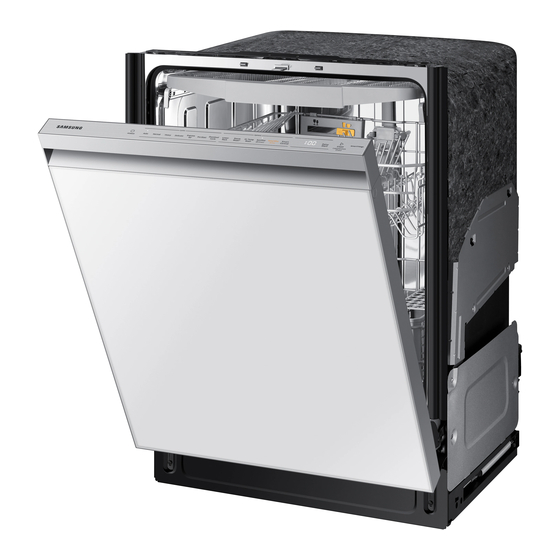

Samsung DW80BB70 Series Installation Manual

Hide thumbs Also See for DW80BB70 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Dishwasher
Installation manual
DW80BB70* Series, DW80B70* Series, DW80B60* Series
DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 1
DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 1
2023-02-03
2023-02-03
10:55:57
10:55:57

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Samsung DW80BB70 Series

Summary of Contents for Samsung DW80BB70 Series

  • Page 1 Dishwasher Installation manual DW80BB70* Series, DW80B70* Series, DW80B60* Series DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 1 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 1 2023-02-03 2023-02-03 10:55:57 10:55:57...

  • Page 2: Table Of Contents

    Contents Safety instructions Important safety instructions Before using your dishwasher Installation Product dimensions Cabinet dimensions Specifications Scan the QR code* to view our helpful installation videos. * Requires reader to be installed on your smartphone. English DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 2 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 2 2023-02-03 2023-02-03 10:56:00...

  • Page 3: Safety Instructions

    It is your responsibility to use common sense, caution, and care when installing, maintaining, and operating the dishwasher. Samsung is not liable for damages resulting from improper use.
  • Page 4 Safety instructions California Proposition 65 Warning WARNING: Cancer and Reproductive Harm - www.P65Warnings.ca.gov Read all instructions before using the appliance. Install and store the dishwasher inside, away from exposure to weather. CAUTION • Do not install the dishwasher near electrical components. Keep the dishwasher away from open flames.

  • Page 5: Before Using Your Dishwasher

    Make sure to use a new water supply line. Old lines are susceptible to breakage because they become hardened and may cause property damage due to a water leakage. The dishwasher must be connected to a hot water supply with a temperature between 120 °F (49 °C) ~ 149 °F (65 °C).

  • Page 6: Installation

    Installation Be sure that you or your installer follow these instructions closely so that the new dishwasher works properly and that you are not at risk of injury when washing dishes. STEP 1 Check the parts and tools Before starting on the installation, prepare all the necessary tools and parts required to install the dishwasher.
  • Page 7 Not provided Power cable Twist on wire Strain relief Electrical tape & connector Standard duct tape Hot water supply 90° Fitting ( ") Tube fittings Air gap line Rubber connector Hose clamp NOTE For the hot water supply line – We strongly recommend using "...
  • Page 8 Installation Tools required Electric drill Safety glasses Gloves Flashlight Adjustable wrench Wire stripper Pliers Nipper Tape measure Pencil Phillips screwdriver Flat screwdriver Tubing cutter Cutting knife Hole saw Level Torx t20 Hex L-wrench Suction cup English DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 8 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 8 2023-02-03 2023-02-03 10:56:02...
  • Page 9 NOTE New installation If the dishwasher is a new installation, most of the installation work must be done before the dishwasher is moved into place. Replacement If the dishwasher is replacing an old dishwasher, you must check the exising dishwasher connections for compatibility with the new dishwasher.
  • Page 10 Installation If this is a new installation, follow these steps: 1. Using a 2 inch hole saw, cut a hole into the side of the cabinet that holds the sink as shown in Figure 1-1 below. 2. If the base inside the sink cabinet is raised above the kitchen floor and is higher than the connections on the dishwasher, make a hole in the base inside the cabinet and in the cabinet side as shown in Figure 1-2.

  • Page 11: Product Dimensions

    Product dimensions Front view Front view DW80BB7070**, DW80B7070**, DW80B6060** DW80BB7070**, DW80B7070**, DW80B6060** DW80B7071**, DW80B6061** DW80B7071**, DW80B6061** " (605 mm) " (605 mm) " (605 mm) " (605 mm) Junction box Junction box Junction box Junction box Side view Side view DW80BB7070**, DW80B7070** DW80BB7070**, DW80B7070** DW80B7071**...

  • Page 12: Cabinet Dimensions

    Installation Side view Side view DW80B6060** DW80B6060** DW80B6061** DW80B6061** " (693 mm) " (693 mm) " (60 mm) " (60 mm) " (70 mm) " (70 mm) " (520 mm) " (520 mm) " (520 mm) " (520 mm) You must arrange the You must arrange the 25"...
  • Page 13 STEP 3 Check water supply requirements and cautions • The hot water supply line pressure must be between 20 ~ 120 psi (140 ~ 830 kPa). • Adjust the water heater to deliver water between 120 °F (49 °C) ~ 149 °F (65 °C). - The dishwasher must be connected to a hot water supply between 120 °F (49 °C) ~ 149 °F (65 °C).
  • Page 14 Installation STEP 4 Check the electrical requirements and cautions The electrical requirements for the dishwasher are as follows: • In the United States, install in accordance with the National Electric Code/State and Municipal codes and/or local codes. • In Canada, install in accordance with the Canadian Electric Code C22.1-latest edition/ Provincial and Municipal codes and/or local codes.
  • Page 15 STEP 5 Unpacking and inspecting the dishwasher Unpack the dishwasher in an open area free of obstruction both around the packaging and overhead. We recommend that you retain all of the packing materials until the dishwasher is fully installed and operational to ensure you have removed all the product’s components from the packing materials prior to disposal.
  • Page 16 Installation Inspecting Mechanical 1. Check the plastic base assembly to ensure that it is intact 2. Check the dishwasher’s feet to ensure they are in place and can be adjusted so you can level and secure the dishwasher. 3. Check all the visible components on the bottom of the dishwasher to ensure they are intact and secure.
  • Page 17 STEP 6 Mounting the Bespoke panel (applicable models only) 1. Open the door and fit the Bespoke panel in the front bottom of the door. Make sure that the ribs of the panel fit into the corresponding holes (totaling 6) of the door.
  • Page 18 Installation 3. When both sides of the panel lock into place, press the top center of the Bespoke panel to secure it to the top of the door. NOTE • Make sure that the Bespoke panel fits in the dishwasher properly. •...
  • Page 19 NOTE After inserting the panel, check it with bare eyes. If the panel is not correctly inserted, or the gaps are not even in all four corners, reinstall the panel. Reinstallation Remove the screws on both sides of the door. Then, put the suction cups on the panel, one in the top left area of the panel and the other in the top right.
  • Page 20 7. This is the completion of mounting the Bespoke panel. CAUTION Any third-party panel other than Samsung’s Bespoke panel (available in Samsung authorized retailers) is not allowed for attachment. The customer is responsible for any problem resulting from such a third-party panel.
  • Page 21 STEP 7 Preparing the dishwasher 1. Attach the protective sticker (A). - To prevent damage, put the protective sticker on the bottom of the counter top as shown in the picture. NOTE • Before putting the protective sticker, clean the counter top as shown in the picture. •...
  • Page 22 Installation 3. Use the provided nut connector to connect the water hose to the dishwasher. Follow these steps: 01 Disconnect the 90° fitting (A) from the hose (B). 02 Remove the seal (C) and the nut (D) from the 90° fitting. 03 From the provided nut connector, separate the seal (E) and the nut (F), and then assemble them to the 90°...
  • Page 23 Figure 4 A’ A’ Junction box Junction box Strain relief Strain relief 90° fitting 90° fitting CAUTION Do not overtighten the 90° Fitting. (Below 280 lb·in (31.6 N·m)) Doing so may damage the water inlet valve and cause a water leak. English 23 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 23 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 23...
  • Page 24 Installation STEP 8 Placing the dishwasher and connecting the hot water supply line 1. Adjust the three leveling legs at the bottom of the dishwasher after measuring the height of the cabinet opening from under the countertop to the floor. (See STEP 9, Leveling the Dishwasher.) 2.
  • Page 25 Figure 5 Side gasket Side gasket Junction box Junction box Side gasket Side gasket 1 inch 1 inch Drain hose Drain hose Hot Water Supply Line Hot Water Supply Line Power cable Power cable Inlet valve Inlet valve built-in hook built-in hook Hot Water Supply Line Hot Water Supply Line...
  • Page 26 Installation STEP 9 Leveling the dishwasher 1. Open the door and place the level against the top of the tub on the inside and check if the the dishwasher is level. If it is not level, rotate the leveling legs at the bottom front of the dishwasher until the dishwasher is level.
  • Page 27 NOTE • If the leveling legs are rotated to the left (clockwise), they are loosened and the front of the dishwasher is raised. If they are rotated to the right (counter clockwise), they are tightened and the front of the dishwasher is lowered. •...
  • Page 28 Installation STEP 10 Securing the dishwasher You must secure the dishwasher to the countertop or cabinet side walls for additional stability and safety. To the countertop If the countertop is made of wood or the material will not be damaged by drilling, follow this.
  • Page 29 To the sides If the countertop is made of granite, marble, or any other material that can be damaged by drilling, follow this. 1. Put a large towel into the bottom of the dishwasher(covering the filter) to prevent wood shavings or a dropped screw from falling into the sump.
  • Page 30 Installation STEP 11 Securing 1. Check the parts on the sink to which the drain hose will be connected. 2. There are several ways to insert the drain hose into the drain hose connector of the sink, as shown in the following figures. You must connect the drain hose in accordance with the water pipe installation regulations in your region.
  • Page 31 Case 2. With disposal Air gap Drain hose Hose clamp With disposal Disposal with an air gap Without an air gap (See Figure 10.) Knock out plug in garbage disposal before connecting the drain hose. 3. Check the size of the sink’s drain hose connector. If needed, cut the drain hose so its end fits onto the sink connector ( in.
  • Page 32 Installation 7. Take caution not the damage the drain hose when installing the dishwasher on the floor, wall, or cabinet. NOTE To prevent leaks or drainage problems, make sure the drain hose is not damaged, kinked, or twisted. 8. Do not cut the ribbed area of the drain hose to fit the size. When arranging the drain hose, take caution not to contact on sharp edges of the cabinet or under-sink.
  • Page 33 Figure 9 1 in. 1 in. (25 mm) (25 mm) (16 mm) (16 mm) (22 mm) (22 mm) If necessary, cut off the dotted line of the If necessary, cut off the dotted line of the drain hose to fit the size. drain hose to fit the size.
  • Page 34 Installation STEP 12 Wiring connections 1. Before connecting the power cable to the dishwasher, make sure the circuit breaker is off. 2. In the junction box located at the front bottom right of the dishwasher, find the three power wires from the dishwasher including the grounding line. 3.
  • Page 35 Figure 12 WARNING • Electrical Shock Hazard To avoid electrical shock, do not work on an energized circuit. Doing so could result in serious injury or death. Only qualified electricians should perform electrical work. Do not attempt any work on the dishwasher electric supply circuit until you are certain the circuit is de-energized.
  • Page 36 Installation STEP 13 Completing the installation 1. Open the door and remove all foam, paper packaging, and unnecessary parts. 2. Turn on the circuit breaker you turned off before you began the installation. 3. Open the water supply valve to supply water to the dishwasher. 4.
  • Page 37 10. If the “LC” information code continues to appear on the window panel, contact a local service center. 11. Finally, attach the kick plate to the bottom of the dishwasher. While keeping the rubber skirt of the door taut, push the kick plate from the front of the rubber skirt inward underneath the door of the dishwasher.

  • Page 38: Specifications

    Specifications Power supply 120 V, 15 A, 60 Hz AC Water pressure 20 ~ 120 psi (140 ~ 830 kPa) x 25 x 33 in. (605 x 636 x 860 mm) (DW80BB7070** / DW80B7070AP / Dimensions DW80B7070U*/ DW80B6060U*) (Width × Depth × Height) x 27 x 33 in.
  • Page 39 Memo DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 39 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 39 2023-02-03 2023-02-03 10:56:10 10:56:10...
  • Page 40 QUESTIONS OR COMMENTS? COUNTRY CALL OR VISIT US ONLINE AT U.S.A 1-800-SAMSUNG (726-7864) - Consumer Electronics www.samsung.com/us/support 1-844-SAM-PAYS (726-7297) - Mobile Phones MEXICO 800-SAMSUNG www.samsung.com/mx/support DD68-00242A-02 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 40 DW7000B_DW80B7070_AA_DD68-00242A-02_EN.indd 40 2023-02-03 2023-02-03 10:56:10 10:56:10...
  • Page 41 Lavavajillas Manual de instalación Serie DW80BB70*, Serie DW80B70*, Serie DW80B60* DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 1 DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 1 2023-02-03 2023-02-03 10:56:19 10:56:19...
  • Page 42 Contenidos Instrucciones de seguridad Instrucciones de seguridad importantes Antes de usar la lavavajillas Instalación Dimensiones del producto Dimensiones del gabinete Especificaciones Escanee el código QR* para ver videos útiles de instalación. * Debe tener un lector instalado en su teléfono inteligente.

  • Page 43: Instrucciones De Seguridad

    Es su responsabilidad actuar con sentido común, precaución y cuidado cuando instale, realice el mantenimiento y ponga en funcionamiento la lavavajillas. Samsung no se responsabiliza por los daños ocasionados por un uso inadecuado.
  • Page 44 Instrucciones de seguridad Advertencia de la Propuesta 65 de California ADVERTENCIA: Cáncer y daño reproductivo - www.P65Warnings.ca.gov Lea todas las instrucciones antes de usar el electrodoméstico. Instale y guarde la lavavajillas en un lugar interior, no expuesto a los factores climáticos. PRECAUCIÓN •...

  • Page 45: Antes De Usar La Lavavajillas

    Asegúrese de utilizar un conducto nuevo. Los conductos viejos pueden romperse debido a que se endurecen y pueden ocasionar daños materiales por pérdidas de agua. La lavavajillas debe estar conectada al suministro de agua caliente con una temperatura entre 120 ˚F (49 ˚C) y 149 °F (65 ˚C).

  • Page 46: Instalación

    Instalación Asegúrese de que usted o su instalador siga estas instrucciones minuciosamente para que su nueva lavavajillas funcione adecuadamente y no existan riesgos de sufrir lesiones al lavar la vajilla. PASO 1 Verifique las piezas y las herramientas Antes de comenzar la instalación, prepare todas las herramientas y piezas necesarias requeridas para instalar la lavavajillas.
  • Page 47 No provisto Cable de alimentación Conector de resorte Alivio de tensión Cinta aislante y cinta americana estándar Conducto de suministro Adaptador de 90° Adaptador del tubo Espacio de aire de agua caliente ") Conector de goma Abrazadera de manguera NOTA Para el conducto de suministro de agua caliente –...
  • Page 48 Instalación Herramientas requeridas Taladro eléctrico Lentes de seguridad Guantes Linterna Llave ajustable Alicate pelacable Pinza Alicate de corte Cinta métrica Lápiz Destornillador Phillips Destornillador plano Cortatubos Cúter Fresa para escariar Nivel Torx t20 Llave en forma Ventosa de L para cabezas hexagonales Español DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 8...
  • Page 49 NOTA Instalación nueva Si la instalación del lavavajillas es nueva, la mayor parte del trabajo debe realizarse antes de colocar el lavavajillas en su lugar. Reemplazo Si el lavavajillas reemplazara a un lavavajillas anterior, debe verificar que las conexiones existentes sean compatibles con el nuevo lavavajillas.
  • Page 50 Instalación Si se trata de una instalación nueva, siga estos pasos: 1. Utilizando una fresa para escariar de 2 pulgadas, realice una perforación en la pared del gabinete que soporta el fregadero como se detalla en la Figura 1-1 a continuación. 2.

  • Page 51: Dimensiones Del Producto

    Dimensiones del producto Vista frontal Vista frontal DW80BB7070**, DW80B7070**, DW80B6060** DW80BB7070**, DW80B7070**, DW80B6060** DW80B7071**, DW80B6061** DW80B7071**, DW80B6061** 23 23 " (605 mm) " (605 mm) 23 23 " (605 mm) " (605 mm) Caja de conexiones Caja de conexiones Caja de conexiones Caja de conexiones Vista lateral Vista lateral...

  • Page 52: Dimensiones Del Gabinete

    Instalación Vista lateral Vista lateral DW80B6060** DW80B6060** DW80B6061** DW80B6061** 27 27 " (693 mm) " (693 mm) 16 16 " (60 mm) " (60 mm) " (70 mm) " (70 mm) 20 20 " (520 mm) " (520 mm) 20 20 "...
  • Page 53 PASO 3 Verifique los requisitos para el suministro de agua y precauciones • La presión del conducto de agua caliente debe estar entre 20 y 120 psi (140 y 830 kPa). • Ajuste el calentador de agua para obtener una temperatura de agua entre 120 ˚F (49 ˚C) y 149 ˚F (65 ˚C). La lavavajillas debe estar conectada al suministro de agua caliente entre 120 ˚F (49 ˚C) y 149 °F (65 ˚C).
  • Page 54 Instalación PASO 4 Verifique los requisitos eléctricos y advertencias Los requisitos eléctricos para la lavavajillas son los siguientes: • En los Estados Unidos, instalar de conformidad con el Código Eléctrico Nacional/códigos estatales y municipales y/o códigos locales. • En Canadá, instalar de conformidad con el Código Eléctrico Canadiense C22.1-última edición/códigos provinciales y municipales y/o códigos locales.
  • Page 55 PASO 5 Desempacar e inspeccionar el lavavajillas Desempaque la lavavajillas en una zona libre de obstrucciones ya sea alrededor de la caja como en la parte superior. Recomendamos que conserve todos los materiales del empaque hasta que la lavavajillas esté completamente instalada y en funcionamiento para asegurarse de que haya retirado todas las piezas del producto de la caja antes de desecharla.
  • Page 56 Instalación Inspección Mecánica 1. Verifique el montaje de la base de plástico para asegurarse que esté intacto. 2. Verifique los soportes de la lavavajillas para asegurarse de que estén en su lugar y que puedan ajustarse con el fin de nivelar y asegurar la lavavajillas. 3.
  • Page 57 PASO 6 Montaje del panel Bespoke (solo modelos aplicables) 1. Abra la puerta y coloque el panel Bespoke en la parte inferior frontal de la puerta. Asegúrese de que las nervaduras del panel encajen en los orificios correspondientes (en total 6) de la puerta. 2.
  • Page 58 Instalación 3. Cuando ambos lados del panel encajen en su lugar, presione el centro superior del panel Bespoke para asegurarlo a la parte superior de la puerta. NOTA • Asegúrese de que el panel Bespoke encaje bien en la lavavajillas. •...
  • Page 59 NOTA Después de insertar el panel, revíselo a simple vista. Si el panel no está bien insertado o los espacios no son uniformes en las cuatro esquinas, vuelva a instalar el panel. Reinstalación Retire los tornillos a ambos lados de la puerta. Luego, coloque las ventosas en el panel, una en la parte superior izquierda y la otra en la parte superior derecha.
  • Page 60 7. Así se completa el montaje del panel Bespoke. PRECAUCIÓN No se permite la instalación de ningún panel de terceros que no sea el panel Bespoke de Samsung (disponible en los minoristas autorizados de Samsung). El cliente es responsable de cualquier problema que surja de dicho panel de terceros.
  • Page 61 PASO 7 Preparación del lavavajillas 1. Una el autoadhesivo protector (A). Para evitar daños, coloque el autoadhesivo protector en la parte inferior de la encimera como se muestra en la imagen. NOTA • Antes de aplicar el autoadhesivo protector, limpie la encimera como se muestra en la imagen.
  • Page 62 Instalación 3. Use el conector de tuerca provisto para conectar la manguera de agua al lavavajillas. Siga estos pasos: 01 Desconecte el adaptador de 90° (A) de la manguera (B). 02 Retire el sello (C) y la tuerca (D) del adaptador de 90°. 03 En el conector de tuerca provisto, separe el sello (E) y la tuerca (F) y luego ensámblelos en el adaptador de 90°...
  • Page 63 Figura 4 A’ A’ Caja de Caja de conexiones conexiones Alivio de tensión Alivio de tensión Adaptador de 90° Adaptador de 90° PRECAUCIÓN No ajuste demasiado el adaptador de 90˚. (Menos de 280 lb·en (31.6 N·m)) Si lo hiciera, podría dañar la válvula de entrada de agua y ocasionar una pérdida de agua. Español 23 DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 23 DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 23...
  • Page 64 Instalación PASO 8 Colocación del lavavajillas y conexión del conducto del suministro de agua caliente 1. Regule las tres patas niveladoras en la parte inferior de la lavavajillas después de medir la altura de la abertura del gabinete desde abajo de la encimera hasta el piso. (Ver el PASO 9, Nivelación de la lavavajillas).
  • Page 65 Figura 5 Burlete lateral Burlete lateral Caja de conexiones Caja de conexiones Burlete lateral Burlete lateral 1 pulgada 1 pulgada Manguera de desagüe Manguera de desagüe Conducto de suministro de Conducto de suministro de agua caliente agua caliente Cable de Cable de alimentación alimentación...
  • Page 66 Instalación PASO 9 Nivelación del lavavajillas 1. Abra la puerta y coloque el nivel contra la parte superior de la cuba desde adentro y verifique si la lavavajillas está nivelada. Si no lo está, gire las patas niveladoras en la parte inferior delantera de la lavavajillas hasta que quede nivelada.
  • Page 67 NOTA • Si gira las patas niveladoras hacia la izquierda (en el sentido de las agujas del reloj), estas se aflojan y la parte delantera del lavavajillas se levanta. Si las gira hacia la derecha (en el sentido contrario al de las agujas del reloj), se ajustan y la parte delantera del lavavajillas baja.
  • Page 68 Instalación PASO 10 Asegurar la lavavajillas La lavavajillas debe asegurarse a la encimera o a las paredes laterales para mayor estabilidad y seguridad. A la encimera Si la encimera está hecha de madera de un material que no se daña por la perforación, siga las siguientes instrucciones.
  • Page 69 Hacia los laterales Si la encimera está hecha de granito, mármol o cualquier otro material que no se daña por la perforación, siga las siguientes instrucciones. 1. Coloque una toalla grande en la parte inferior de la lavavajillas (que cubra el filtro) para evitar que caigan restos de madera o un tornillo dentro del sumidero del sumidero.
  • Page 70 Instalación PASO 11 Ajuste 1. Verifique las piezas del fregadero a las cuales se conectará la manguera de desagüe. 2. Hay muchas maneras de insertar la manguera de desagüe en el conector de la manguera de desagüe del fregadero, como se muestra en las siguientes figuras. Debe conectar la salida del desagüe conforme a las reglamentaciones de instalación de tuberías de agua de su región.
  • Page 71 Caso 2. Con triturador Espacio de aire Manguera de desagüe Abrazadera de manguera Con triturador Triturador con un espacio de aire Sin un espacio de aire (Consulte la Figura 10.) Quite el tapón ciego del triturador de basura antes de conectar la manguera de desagüe.
  • Page 72 Instalación 7. Tenga cuidado de no dañar la manguera de desagüe al instalar la lavavajillas en el piso, la pared o el gabinete. NOTA Para evitar pérdidas o problemas de drenaje, asegúrese de que la manguera de desagüe no esté dañada, retorcida o enredada.
  • Page 73 Figura 9 1 pulgada 1 pulgada pulgada pulgada (25 mm) (25 mm) (16 mm) (16 mm) pulgada pulgada (22 mm) (22 mm) Si es necesario, corte por la línea punteada de la Si es necesario, corte por la línea punteada de la manguera de desagüe para que se adapte al tamaño.
  • Page 74 Instalación PASO 12 Conexiones del cableado 1. Antes de conectar el cable de alimentación a la lavavajillas, asegúrese de desactivar el disyuntor. 2. En la caja de conexiones que se encuentra ubicada en la parte delantera derecha inferior de la lavavajillas, busque los tres cables de alimentación de la lavavajillas inclusive la conexión a tierra.
  • Page 75 Figura 12 ADVERTENCIA • Riesgo de descarga eléctrica Para evitar descargas eléctricas, no manipule un circuito energizado. Si lo hiciera, podría causar lesiones graves o incluso la muerte. Solo los técnicos de servicio calificados pueden realizar conexiones eléctricas. No intente manipular el circuito de suministro eléctrico de la lavavajillas hasta que no esté...
  • Page 76 Instalación PASO 13 Finalización de la instalación 1. Abra la puerta y quite todas las piezas innecesarias, goma espuma y empaque de papel. 2. Active el disyuntor desactivado antes de comenzar la instalación. 3. Abra la válvula del suministro de agua para suministrar agua a la lavavajillas. 4.
  • Page 77 10. Si el código de información “LC” continúa apareciendo en el panel, comuníquese con un centro de servicio técnico local. 11. Finalmente, coloque la placa de protección en la parte inferior de la lavavajillas. Mientras mantiene tenso el faldón de caucho de la puerta, empuje la placa de protección desde la parte delantera del faldón hacia adentro por debajo de la puerta de la lavavajillas.
  • Page 78 Especificaciones Suministro eléctrico 120 V, 15 A, 60 Hz CA Presión de agua 20 ~ 120 psi (140 ~ 830 kPa) x 25 x 33 pulg. (605 x 636 x 860 mm) (DW80BB7070** / DW80B7070AP / Dimensiones DW80B7070U*/ DW80B6060U*) (Ancho × Profundidad × Altura) x 27 x 33 pulg.
  • Page 79 Notas DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 39 DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 39 2023-02-03 2023-02-03 10:56:34 10:56:34...
  • Page 80 ¿TIENE ALGUNA PREGUNTA O ALGÚN COMENTARIO? PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN U.S.A 1-800-SAMSUNG (726-7864) - Consumer Electronics www.samsung.com/us/support 1-844-SAM-PAYS (726-7297) - Mobile Phones MEXICO 800-SAMSUNG www.samsung.com/mx/support DD68-00242A-02 DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 40 DW7000B_DW80B7070_AA_DD68-00242A-02_MES.indd 40 2023-02-03 2023-02-03 10:56:34 10:56:34...
