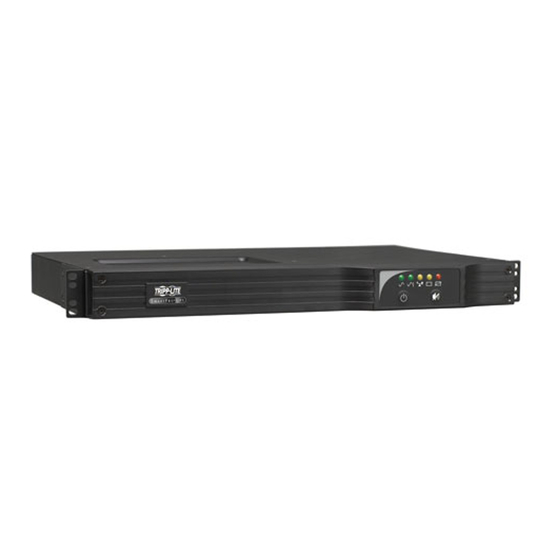

Summary of Contents for Tripp Lite SmartPro SMART500RT1U

Page 1: Table Of Contents
Storage and Service Battery Replacement Warranty Registration Español Français 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. All rights reserved. SmartPro is a registered trademark of Tripp Lite. ® 13-12-130-93328A.indb 1 1/6/2014 2:59:12 PM...
Page 2: Important Safety Instructions
Important Safety Instructions SAVE THESE INSTRUCTIONS This manual contains important instructions that should be followed during the installation, operation and storage of this product. Failure to heed these warnings may affect the warranty. UPS Location Warnings • Use caution when lifting the UPS. Because of the considerable weight of all rackmount UPS systems, at least two people should assist in lifting and installing them.
Page 3 (Sealed Lead-Acid). The batteries are recyclable. Refer to your local codes for disposal requirements or visit www.tripplite.com/ UPSbatteryrecycling for recycling information. Tripp Lite offers a complete line of UPS System Replacement Battery Cartridges (R.B.C.).Visit Tripp Lite on the Web at www.tripplite.com/support/ battery/index.cfm to locate the specific replacement battery for your UPS.
Page 4: Mounting
Mount 1U UPS models in 2-post racks with included hardware following the procedure below. If you mount 2U UPS models in 2-post racks, they require the addition of a Tripp Lite 2-Post Rackmount Installation Kit (model: 2POSTRMKITWM, sold separately). See Installation Kit owner’s manual for installation procedure for 2U UPS models.
Page 5: Quick Installation
Mounting (Tower) Mount all UPS models in an upright, tower position using included hardware. The user must determine the fitness of hardware and procedures before mounting. All UPS Models Stand your UPS on its side with the LED/Control panel at the top. Attach one rack mounting ear to each side of the UPS using included screws .
Page 6: Optional Installation
DB9 serial cable (see ) to connect the communication port on your computer to the communication port of your UPS. Install on your computer the Tripp Lite PowerAlert Software appropriate to your computer’s operating system. Your UPS may feature additional communications ports; these...
Page 7: Basic Operation
Basic Operation LED Interface Buttons (Front Panel) “ON/OFF/STANDBY” Button • To turn the UPS ON: with the UPS plugged into a live AC wall outlet*, press and hold the “ON/OFF/STANDBY” button for one second.** Release the button. If utility power is absent, you can “cold-start” the UPS (i.e.: turn it ON and supply power for a limited time from its batteries***) by pressing and holding the “ON/OFF/STANDBY”...
Page 8: Indicator Lights (Front Panel)
UPS batteries need to be recharged or replaced. Allow the UPS to recharge continuously for 12 hours, and repeat the self- test. If the LED remains lit, contact Tripp Lite for service. If your UPS requires battery replacement, visit www.tripplite.com to locate the specific Tripp Lite replacement battery for your UPS.
Page 9: Ups Features (Rear Panel)
Tripp Lite’s PowerAlert Software. Select models have their receptacles divided into one or more load banks (labelled “LOAD 1,” etc.) which may be remotely switched OFF and ON using Tripp Lite UPS software without interrupting power to equipment connected to the other outlets. Select models...
Page 10: Storage And Service
Any damages (direct, indirect, special or consequential) to the product incurred during shipment to Tripp Lite or an authorized Tripp Lite service center are not covered under warranty. Products shipped to Tripp Lite or an authorized Tripp Lite service center must have transportation charges prepaid.
Page 11: Battery Replacement
Battery Replacement Under normal conditions, the original batteries in your UPS will last many years. See Safety section before replacing batteries. The batteries are designed for hot-swap replacement (i.e. leaving the UPS in ON mode), but some qualified service personnel may wish to put the UPS in the OFF mode and disconnect equipment before proceeding.
Page 12: Warranty Registration
Regulatory Compliance Identification Numbers For the purpose of regulatory compliance certifications and identification, your Tripp Lite product has been assigned a unique series number. The series number can be found on the product nameplate label, along with all required approval markings and information.
Page 13: Español
Reemplazo de la Batería Avisos English Français MÁS D E 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. Todos los derechos reservados. SmartPro es una marca registrada Tripp Lite. ® 13-12-130-93328A.indb 13 1/6/2014 2:59:26 PM...
Page 14: Instrucciones Importantes De Seguridad
Instrucciones Importantes de Seguridad GUARDE ESTAS INSTRUCCIONES Este manual contiene instrucciones importantes que deben seguirse durante la instalación, operación y almacenamiento de este producto. La omisión en la observancia de estas advertencias puede afectar la garantía. Advertencias de Ubicación del UPS • Tenga cuidado al levantar el UPS. Debido al peso considerable de todos los sistemas UPS para instalación en rack, deben ayudar al menos dos personas para levantarlos e instalarlos.
Page 15 Instrucciones Importantes de Seguridad Advertencias de la Batería • Las baterías pueden presentar un riesgo de descarga eléctrica y quemaduras por la alta corriente de corto circuito. Observe las precauciones apropiadas. No deseche las baterías en un fuego. No abra el UPS o las baterías. No ponga en corto o puentee las terminales de la batería con objeto alguno. Desenchufe y apague el UPS antes de ejecutar el reemplazo de la batería. Use herramientas con mangos aislados. No hay partes dentro del UPS a las que el usuario pueda dar servicio. El reemplazo de la batería debe realizarlo sólo personal de servicio autorizado usando el mismo número y tipo de baterías (Plomo-Ácido Selladas). Las baterías son reciclables. Para información sobre el reciclado, refiérase a sus códigos locales para los requisitos de desecho o visite www.tripplite.com/UPSbatteryrecycling. Tripp Lite ofrece una línea completa de Cartuchos de Batería de Repuesto (R.B.C.) para Sistemas UPS. Para localizar la batería de repuesto específica para su UPS, visite Tripp Lite en el sitio www.tripplite.com/support/battery/index.cfm. El tipo de RBC puede encontrarse también en la etiqueta fijada en la placa de sujeción de la batería. • Durante el reemplazo de la batería en funcionamiento, el UPS no suministrará energía de respaldo en caso de un apagón y otras interrupciones de energía. • No opere el UPS sin baterías.
Page 16: Instalación
Instalación (Rack) Instale su equipo en rack de 4 postes ó 2 postes o en un gabinete (vea a continuación para la instalación en 2 postes). Antes de la instalación, el usuario debe determinar la adecuación de los accesorios y procedimientos. Si los accesorios y procedimientos no son adecuados para su aplicación, póngase en contacto con el fabricante de su rack o gabinete. Los procedimientos descritos en este manual son para tipos comunes de racks y gabinetes y pueden no ser apropiados para todas las aplicaciones.
Page 17: Instalación Rápida
Instalación (Torre) Instale todos los modelos de UPS en una posición de torre vertical usando los accesorios incluidos. Antes de la instalación, el usuario debe determinar la adecuación de los accesorios y procedimientos. Todos los Modelos de UPS Coloque su UPS en su sitio con el panel de LED/Control en la parte superior. Fije la oreja de instalación en rack a cada lado del UPS usando los tornillos incluidos . Fije las orejas de instalación del rack al piso con los accesorios suministrados por el usuario.
Page 18: Instalación Opcional
RS-232 (todos los modelos) Use el cable USB incluido (ver ) y/o cable serial DB9 (ver ) para conectar el puerto de comunicación en su computadora al puerto de comunicación de su UPS. Instale en su computadora el Software PowerAlert de Tripp Lite apropiado al sistema operativo de su computadora. Su UPS puede contar con puertos de comunicación adicionales; estos puertos pueden conectarse también a computadoras adicionales que tengan instalado el Software PowerAlert. Para más información, consulte su manual de PowerAlert.
Page 19 Operación Básica continuación Botones (Panel Frontal) Botón “ON/OFF/STANDBY” • Para encender el UPS: con el UPS enchufado en una toma de CA energizada de pared*, oprima y sostenga por un segundo el botón “ON/OFF/ STANDBY”.** Suelte el botón. Si no hubiera energía de la red pública, usted puede “arrancar en frío” el UPS (i.e.: enciéndalo y suministre energía de sus baterías por un tiempo limitado ***) oprimiendo y sosteniendo por un segundo el botón “ON/OFF/STANDBY”.** • Para apagar el UPS: con el UPS encendido y recibiendo energía de la red pública, oprima y sostenga por un segundo el botón “ON/OFF/STANDBY”.** Después desconecte el UPS del tomacorriente de la pared. El UPS se apagará completamente. * Después de conectar el UPS en un tomacorriente de CA activo, el UPS (en modo de “espera”) cargará...
Page 20 Operación Básica continuación Luces Inicadoras (Panel Frontal) Todas las descripciones de las Luces Indicadoras se aplican cuando se enchufa el UPS en un tomacorriente de pared y encendido. LED “POWER”: este LED verde enciende continuamente cuando el UPS está encendido y suministrando energía de CA a los equipos conectados desde una fuente de alimentación de servicio. El LED destella y suena una alarma (4 bips cortos seguidos de una pausa) para indicar que el UPS está funcionando desde sus baterías internas durante un apagón o reducción severa de voltaje. Si se prolonga el apagón o reducción severa de voltaje, debe guardar sus archivos y apagar su equipo ya que la energía de la batería interna se agotará eventualmente. Vea a continuación la descripción de LED “BATTERY CHARGE” [Carga de Batería]. LED “VOLTAGE CORRECTION” [Corrección de Voltaje]: Este LED verde se enciende continuamente el UPS está corrigiendo automáticamente alto o bajo voltaje de CA en la alimentación de servicio sin el apoyo de la energía de la batería. El UPS emitirá además un ligero click. Esto es normal, son operaciones automáticas del UPS, no se requiere acción de su parte.
Page 21 Para detalles, consulte las instrucciones del software. Puertos de Comunicaciones (USB o RS-232): Estos puertos conectan su UPS a cualquier estación de trabajo o servidor. Use con el Software PowerAlert de Tripp Lite y los cables incluidos para habilitar su computadora para guardar automáticamente archivos abiertos y apague el equipo durante un apagón. Use también el Software PowerAlert para monitorear una amplia variedad de condiciones de la alimentación de CA y operación del UPS. Para más información, consulte su manual del Software PowerAlert o póngase en contacto con Soporte al Cliente de Tripp Lite. Consulte “Comunicaciones USB y Serial...
Page 22: Almacenamiento Y Servicio
Operación Básica continuación permitirá pasar el UPS al equipo conectado. Al experimentar con varios ajustes de esta carátula, opere el equipo conectado en un modo de prueba seguro de forma que el efecto en el equipo de cualquier distorsión de forma de onda en la salida del UPS pueda evaluarse sin interrupción de las operaciones críticas.
Page 23: Reemplazo De La Batería
Reemplazo de la Batería Bajo condiciones normales, las baterías originales de su UPS durarán muchos años. Antes de reemplazar las baterías, consulte la sección de Seguridad. Las baterías estás diseñadas para reemplazo Hot-Swap (es decir, dejando el UPS encendido), pero algún personal de servicio calificado puede querer apagar el UPS y desconectar el equipo antes de proceder. Procedimiento Remueva el Panel Frontal Desconecte las Baterías Retire/Deseche las Baterías Coloque las Baterías  Conecte las Baterías Acople los conectores: negro con negro y rojo con rojo. Reinstale el Panel Frontal ...
Page 24: Avisos
Para el propósito de certificaciones e identificación de conformidad regulatoria, su producto Tripp Lite ha recibido un número de serie único. El número de serie se puede encontrar en la etiqueta de placa de identificación, junto con todas las marcas e información requeridas de aprobación. Al solicitar información de conformidad para este producto, refiera siempre el número de serie. El número de serie no debe confundirse con el nombre de la marca o el número de modelo del producto. Reciclaje de UPS y Baterías Por favor recicle los productos de Tripp Lite. Las baterías usadas en los productos de Tripp Lite son baterías selladas de Plomo-Ácido. Estas baterías son altamente reciclables. Refiérase por favor a sus códigos locales para requerimientos de desecho. Puede llamar a Tripp Lite para reciclar, información al 1-773-869-1234. Puede acudir al sitio Web de Tripp Lite en busca de información actualizada sobre el reciclaje de baterías o cualquier producto de Tripp Lite. Siga por favor este enlace: http://www.tripplite.com/en/support/recycling-program.cfm Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambio sin previo aviso.
Page 25: Français
Remplacement de la batterie Avis English Español 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Droits d’auteur © 2014 Tripp Lite. Tous droits réservés. SmartPro est une marque de commerce enregistrée de Tripp Lite. ® 13-12-130-93328A.indb 25 1/6/2014 2:59:40 PM...
Page 26: Consignes De Sécurité Importantes
Consignes de sécurité importantes CONSERVEZ CES INSTRUCTIONS Ce manuel contient des instructions importantes qui devraient être respectées pendant l’installation, l’utilisation et l’entreposage de ce produit. Le non-respect de ces avertissements pourrait affecter la garantie. Avertissements concernant l’emplacement de l’onduleur • Faire preuve de prudence au moment de lever l’onduleur. Compte tenu du poids considérable de tous les onduleurs montés en bâti, les opérations de levage et l’installation devraient être effectuées par au moins deux personnes.
Page 27 Consignes de sécurité importantes Avertissements concernant les batteries • Les batteries peuvent présenter un risque de décharge électrique et de brûlures causés par les courants élevés des courts-circuits. Observer les précautions qui s’imposent. Ne pas jeter les batteries dans le feu. Ne pas ouvrir l’onduleur ou les batteries. Ne pas créer de court-circuit ou de pont entre les bornes de la batterie et un quelconque objet. Débrancher et mettre hors tension l’onduleur avant de remplacer la batterie. Utiliser des outils ayant des poignées isolées. Il n’existe aucune pièce réparable par l’utilisateur à l’intérieur de l’onduleur. Le remplacement de la batterie devrait être effectué uniquement...
Page 28: Montage
Montage (bâti) Monter l’équipement sur un bâti à 4 ou 2 montants, ou une enceinte pour bâti (voir ci-dessous pour le montage avec 2 montants). L’utilisateur doit déterminer l’aptitude du matériel et des procédures avant le montage. Si le matériel et les procédures ne conviennent pas à l’application, contacter le fabricant du bâti ou de l’enceinte pour bâti. Les procédures décrites dans le présent manuel sont pour les bâtis et les enceintes pour bâti de type commun et peuvent ne pas être appropriées pour toutes les applications. Remarque : Les illustrations peuvent différer de votre modèle. Montage avec 4 montants Tous les modèles d’onduleur incluent le matériel requis pour monter dans un bâti à 4 montants. Attacher les oreilles de montage aux trous de montage avant de l’équipement utilisant les vis fournies...
Page 29: Installation Rapide
Montage (tour) Monter tous les modèles d’onduleur dans une position en tour verticale en utilisant la quincaillerie incluse. L’utilisateur doit déterminer l’aptitude du matériel et des procédures avant le montage. Tous les modèles d’onduleur Mettre l’onduleur sur le côté avec le panneau de commande/DEL sur le dessus. Attacher une oreille de montage pour bâti à chaque côté de...
Page 30: Installation Facultative
Installation facultative Ces connexions sont facultatives. L’onduleur fonctionnera correctement sans ses connexions. Communication en série USB et RS-232 (tous les modèles) Utiliser le câble USB inclus (voir ) et/ou le câble de série DB9 (voir ) pour connecter le port de communication de l’ordinateur au port de communication de l’onduleur. Sur l’ordinateur, installer le logiciel PowerAlert de Tripp Lite compatible avec le système d’exploitation de l’ordinateur. Il est possible que l’onduleur comprenne des ports de communications additionnels ; ces ports peuvent aussi être connectés à d’autres...
Page 31 Fonctionnement de base (suite) Boutons (panneau avant) Bouton « ON/OFF/STANDBY » (marche/arrêt/attente) • Pour mettre l’onduleur sous tension : avec l’onduleur branché dans une prise murale CA sous tension*, appuyer et maintenir le bouton « ON/OFF/STANDBY » (marche/arrêt/attente) pendant une seconde.** Relâcher le bouton. Si l’alimentation électrique est absente, l’onduleur peut être « démarré à froid » (c.-à-d. le mettre en marche et fournir du courant pendant une période de temps limitée à partir de ses batteries***) en appuyant et en maintenant le bouton « ON/OFF/STANDBY » pendant une seconde.** • Pour mettre l’onduleur hors tension : avec l’onduleur sous tension et recevant du courant du secteur, appuyer et maintenir le bouton « ON/OFF/STANDBY » (marche/arrêt/attente) pendant une seconde.** Débrancher ensuite l’onduleur de la prise murale. The UPS will be completely OFF.
Page 32 Fonctionnement de base (suite) Témoins (panneau avant) Toutes les descriptions des témoins s’appliquent lorsque l’onduleur est branché dans une prise murale et qu’il se trouve sous tension. DEL « POWER » (puissance) : ce témoin DEL vert s’allume en continu lorsque l’onduleur est sous tension et qu’il fournit de la puissance CA à l’équipement connecté à partir d’une source d’alimentation. Le témoin DEL clignote et une alarme se fait entendre (4 bips courts suivis d’une pause) pour indiquer que l’onduleur fonctionne à partir de ses batteries internes durant une panne d’électricité ou une chute de tension importante du secteur. Si la panne d’électricité ou la chute de tension importante du secteur est prolongée, il est recommandé de sauvegarder les fichiers et de mettre l’équipement hors tension étant donné que l’alimentation des batteries internes va éventuellement s’épuiser. Voir la description du témoin DEL « BATTERY CHARGE » (charge des batteries) ci-dessous. DEL « VOLTAGE CORRECTION » (correction de la tension) : ce témoin DEL vert s’allume en continu à chaque fois que l’onduleur corrige automatiquement une haute ou une basse tension CA sur la ligne publique de transport d’énergie sans l’aide de l’alimentation par batteries.
Page 33 NEMA 5-15R Tripp Lite. Les prises de certains modèles sont divisées en un ou plusieurs bancs de charge (étiquetés « LOAD 1 », etc.) qui peuvent être mis sous tension et hors tension à distance en utilisant le logiciel pour onduleur Tripp Lite sans interrompre l’alimentation de l’équipement branché aux autres prises. Certains modèles sont équipés de prises spéciales (clairement étiquetées sur le panneau arrière) qui fournissent une protection uniquement contre les surtensions (et non pas batteries de secours) conçues pour les imprimantes laser et autres dispositifs dont l’appel de...
Page 34: Entreposage Et Entretien
Fonctionnement de base (suite) Disjoncteur(s) d’entrée (tous les modèles) : Protéger le circuit électrique contre la surintensité de la charge de l’onduleur. Si ces disjoncteurs se déclenchent, enlever une partie de la charge, puis réarmer le(s) disjoncteur(s) en les enfonçant en place. Disjoncteur de sortie (certains modèles) : L’onduleur comporte un ou plusieurs dijoncteurs qui protègent l’onduleur contre les surcharges de sortie. Si un ou plusieurs disjoncteurs se déclenche(nt), enlever une partie de la charge sur le(s) circuit(s), puis appuyer sur le(s) commutateur(s) du disjoncteur pour le réarmer. Vis de mise à la terre : utiliser cette vis pour brancher n’importe quel équipement nécessitant une mise à la terre au châssis.
Page 35: Remplacement De La Batterie
Remplacement des batteries Dans des conditions normales, les batteries originales de l’onduleur dureront plusieurs années. Consulter la section Sécurité avant de remplacer les batteries. Les batteries sont conçues pour le remplacement à chaud (c.-à-d. en laissant l’onduleur en mode sous tension), mais le personnel d’entretien qualifié pourrait désirer mettre l’onduleur en mode hors tension et débrancher l’équipement avant de procéder. Procédure Enlever le panneau avant. Débrancher les batteries. Enlever/jeter les batteries. Ajouter les batteries.
Page 36: Avis
Avis AVIS D’INTERFÉRENCE RADIO/TV DE LA FCC : (POUR LES MODLES DE CLASSE A) Remarque : Cet équipement a été testé et trouvé conforme aux restrictions applicables à un appareil numérique de classe A, conformément à la partie 15 des règlements de la FCC. Ces restrictions sont conçues pour assurer une protection raisonnable contre les interférences nuisibles quand le matériel est utilisé dans un environnement commercial Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé en conformité avec le manuel d’instruction, peut causer des interférences nuisibles aux communications radio.
