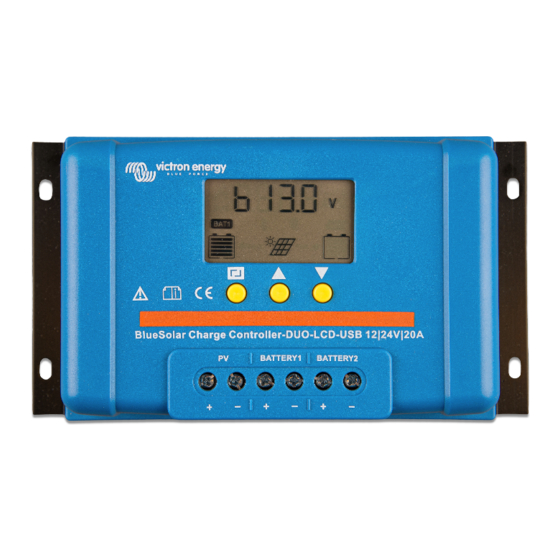

BlueSolar DUO Charger
12V | 24V | 20A
Manual
Manuel

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BlueSolar DUO 12V and is the answer not in the manual?

Questions and answers

Summary of Contents for Victron energy BlueSolar DUO 12V

  • Page 1 Manual Manuel BlueSolar DUO Charger 12V | 24V | 20A...
  • Page 3 1. DESCRIPTION 1.1 General Series pass Pulse Width Modulation (PWM) charge voltage control combined with a multistage charge control algorithm leads to superior charging and enhanced battery performance. The filtered PWM power control system uses highly efficient and reliable power MOSFET transistors.
  • Page 4: Led Indicators

    2. INSTALATION Important note: Always connect the batteries first. Connect to battery #1 Connect to battery #2 Connect to 3. LED INDICATORS Remote temperature sensor A connection point for RTS (option) to remotely monitor battery temperature. Local temperature sensor Measures ambient temperature. Battery regulation is adjusted accordingly.
  • Page 5: Troubleshooting

    4. TROUBLESHOOTING 1. LED blinking, short circuit, check the PV and battery, and make sure that they are in correct connection. 2. LED slowly flashing: fully charged. 3. LED ON: charging. 4. LED frequent flashing: battery connected, no charge current. 5.
  • Page 6 50%(pre-set) Note: In the normal charging status, the controller will divide the charging as the setting. When battery #1 is fully charged, more charge current will be go to battery #2. When the controller detects that only battery #1 is connected, all the charge current will go to the battery #1 automatically.
  • Page 7: Mechanical Drawing

    6. MECHANICAL DRAWING...
  • Page 8: Specifications

    7. SPECIFICATIONS BlueSolar DUO 12/24-20 BlueSolar Battery Voltage 12/24V Auto Select * Rated charge current Second battery output Recommended solar panel array Maximum solar voltage Self-consumption Default settings Absorption charge (1) 14.4V 28.8V Float charge (1) 13.7V 27.4V Yes, internal sensor Battery temperature sensor Remote sensor optional Temperature compensation...
  • Page 9 1. DESCRIPTION 1.1 Généralités La gamme utilise le contrôle de tension de charge "Pulse Width Modulation" (PWM - Modulation de largeur d'impulsions) allié à un algorithme de contrôle de charge en plusieurs étapes. Cela entraîne un charge supérieure et améliore le rendement de la batterie. Le système de contrôle de puissance PWM filtré...
  • Page 10: Installation

    2. INSTALLATION Remarque importante : Toujours connecter les batteries en premier. Raccorder à la batterie #1 Raccorder à la batterie #2 Raccorder à INDICATEURS LED Sonde de température à distance Un point de connexion pour RTS (option) pour contrôler à distance la température de la batterie.
  • Page 11: Mode Configuration

    4. DÉPANNAGES 1. LED clignotante, court-circuit, vérifiez le PV et la batterie, et assurez-vous qu'ils sont correctement connectés. 2. LED clignote doucement : complètement chargée. 3. LED ON : chargement en cours. 4. LED clignote fréquemment : batterie connectée, pas de courant de charge.
  • Page 12 Nombre Batterie #1 Batterie #2 montré chargement en chargement cours en cours 100% 50%(préréglé) 50% Remarque : En l'état normal de charge, le contrôleur divisera la charge comme la configuration. Quand la batterie #1 est entièrement chargée, une quantité supérieure de courant ira à la batterie #2.
  • Page 13: Dessin Technique

    6. DESSIN TECHNIQUE...
  • Page 14: Spécifications

    7. SPÉCIFICATIONS BlueSolar DUO 12/24-20 BlueSolar Tension de batterie 12/24 V Sélection automatique * Courant de charge nominal Sortie de la deuxième batterie Champ de panneaux solaires recommandé Tension solaire maximale Autoconsommation Paramètres par défaut Charge d'absorption (1) 14,4V 28,8V Charge float (1) 13,7V 27,4V...
  • Page 16 Distributor: Serial number: Version : 07 Date : 07 December 2010 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 Customer support desk...
