Related Manuals for marklin 37927
Summary of Contents for marklin 37927

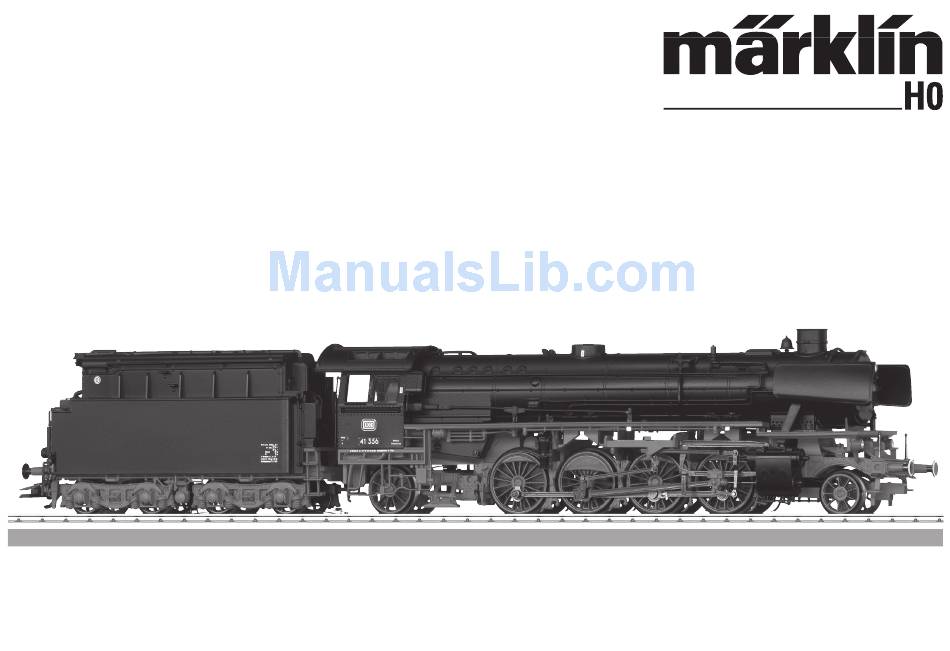

- Page 1 Modell der Dampfl ok BR 41 37927...
-
Page 2: Table Of Contents
Inhaltsverzeichnis: Sommaire : Seite Page Informationen zum Vorbild Informations concernant la locomotive réelle Hinweise zur Inbetriebnahme Indications relatives à la mise en service Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Informations importantes Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Ergänzendes Zubehör Accessoires complémentaires... - Page 3 Indice de contenido: Innehållsförteckning: Página Sida Notas para la puesta en servicio Anvisningar för körning med modellen Aviso de seguridad Säkerhetsanvisningar Notas importantes Vigtig information Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro/Registro Parameter/Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios Reservdelar Indholdsfortegnelse:...
-
Page 4: Informationen Zum Vorbild
Informationen zum Vorbild Information about the Prototype Güterzug-Dampflokomotive Baureihe 41 der DB DB Class 41 Freight Train Steam Locomotive Im Rahmen des Einheitslokprogramms der DRG entwickelte die The locomotive industry developed the class 41 2-8-2 locomo- Lokomotivindustrie für schnellfahrende Güterzüge die 1’D1’- tive for fast freight trains as part of the DRG‘s standardization Lokomotive der Baureihe 41. - Page 5 Informations concernant la locomotive réelle Informatie van het voorbeeld Locomotive à vapeur pour trains marchandises série 41 de la DB Goederentrein-stoomlocomotief serie 41 van de DB La locomotive de la série 41 de type 141 fut conçue dans le cadre In het kader van het eenheidslocprogramma van de DRG ontwik- du programme d’unification des locomotives de la DRG.
-
Page 6: Hinweise Zur Inbetriebnahme
Übergangsgleis/Steigung und Bogenanfang Kolbenstangenschutzrohr einsetzen Transfer rail/gradient and start of bend How to install the cylinder rot protector Rail de transition/montée et début de courbe Insérer le tube de protection de la lige de piston Overgangsrail/Steiging en boogbegin Beschermbuis cilinderstang plaatsen Vía de transición/cuesta e inicio de la curva Colocar el tubo protector de la biela Binario di raccordo/pendenza ed inizio della curva... - Page 7 Kurzkupplung zwischen Lok und Tender verstellbar Close coupling between locomotive and tender is adjustable Attelage court réglable entre locomotive et tender Kortkoppeling tussen loc en tender is verstelbaar El enganche corto ajustable entre locomotora y ténder Aggancio corto regolabile tra locomotiva e tender Kortkopplet mellan lok och tender kan regleras Kortkobling mellem lok og tender indstillelig Radius >...
-
Page 8: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssystem • Erkennung der Betriebsart: automatisch. (Märklin Wechselstrom, Märklin Delta, Märklin Digital oder • Einstellbare Adressen: Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer 1-255 (Central Station 60xxx/Mobile Station 60653) örtlichen Netzspannung entsprechen. • Adresse ab Werk: 41 • Die Lok darf nur aus einer Leistungsquelle versorgt werden. • Mfx-Technologie für Mobile Station / Central Station. -
Page 9: Schaltbare Funktionen
f0 f8 systems Schaltbare Funktionen STOP mobile station Digital/Systems Spitzensignal function/off Funktion f0 Funktion f0 Rauchgenerator 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Pfeife lang Funktion 3 Funktion 4 Funktion f3 Funktion f3... -
Page 10: Important Notes
Safety Notes Functions • This locomotive is to be used only with an operating system • Recognition of the mode of operation: automatic. designed for it (Märklin AC, Märklin Delta, Märklin Digital or • Addresses that can be set: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transformers 1-255 (Central Station 60xxx/Mobile Station 60653) that are designed for your local power system. • Address set at the factory: 41 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station / Central Station. -
Page 11: Controllable Functions
f0 f8 Controllable Functions systems STOP mobile station Digital /Systems Headlights function/off Function f0 Function f0 Smoke generator 1) Function 1 Function 7 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 3 Function f2 Function f2 Sound effect: Long whistle blast Function 3 Function 4 Function f3... -
Page 12: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité Fonctionnement • La locomotive ne peut être mise en service qu’avec un • Détection du mode d’exploitation : automatique. système d’exploitation adéquat (Märklin AC, Märklin Delta, • Adresses disponibles : Märklin Digital ou Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Utiliser uniquement des convertisseurs et transformateurs 1-255 (Central Station 60xxx/Mobile Station 60653) correspondant à la tension du secteur local. • Adresse encodée en usine : 41 • La locomotive ne peut être alimentée en courant que par une • Technologie mfx pour Mobile Station / Central Station. -
Page 13: Fonctions Commutables
f0 f8 Fonctions commutables systems STOP mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Générateur de fumée 1) Fonction 1 Fonction 7 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Sifflet longueur Fonction 3 Fonction 4 Fonction f3... -
Page 14: Veiligheidsvoorschriften
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfssysteem • Herkenning van het bedrijfssysteem: automatisch. (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken waarvan 1-255 (Central Station 60xxx/Mobile Station 60653) de aangegeven netspanning overeenkomt met de netspan- • Vanaf de fabriek ingesteld: 41 ning ter plaatse. -
Page 15: Schakelbare Functies
f0 f8 Schakelbare functies systems STOP mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0 Rookgenerator Functie 1 Functie 7 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 3 Functie f2 Functie f2 Geluid: fluit lang Functie 3 Functie 4 Functie f3 Functie f3 ABV uit... -
Page 16: Aviso De Seguridad
Aviso de seguridad Funciones • La locomotora solamente debe funcionar en un sistema de • Reconocimiento del sistema: automático. corriente propio (Märklin AC – Märklin Delta – • Códigos disponibles: Märklin Digital o Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Emplear únicamente fuentes de alimentación conmutadas y 1-255 (Central Station 60xxx/Mobile Station 60653) transformadores que sean de la tensión de red local. -
Page 17: Funciones Posibles
f0 f8 Funciones posibles systems STOP mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 Generador de humo 1) Función 1 Función 7 Función f1 Función f1 Ruido de explotación Función 2 Función 3 Función f2 Función f2 Ruido del silbido larga Función 3 Función 4 Función f3... -
Page 18: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza Funzioni • Riconoscimento del tipo di funzionamento: automatico. • Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, • Indirizzi impostabili: 1-80 (Control Unit 6021/Mobile Station 60651/652) Märklin Delta, Märklin Digital oppure Märklin Systems). • Impiegare soltanto alimentatori “switching“ e trasformatori 1-255 (Central Station 60xxx/Mobile Station 60653) che corrispondono alla Vostra tensione di rete locale. -
Page 19: Funzioni Commutabili
f0 f8 Funzioni commutabili systems STOP mobile station Digital/Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Apparato fumogeno 1) Funzione 1 Funzione 7 Funzione f1 Funzione f1 Rumori di esercizio Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: fischio lunga Funzione 3 Funzione 4 Funzione f3... -
Page 20: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpassade 1-255 (Central Station 60xxx/Mobile Station 60653) för det lokala elnätet. • Adress från tillverkaren: 41 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station / Central Station. • Beakta alltid säkerhetsanvisningarna i bruksanvisningen som Namn från tillverkaren: 41 356 DB hör till respektive driftsystemet. -
Page 21: Kopplingsbara Funktioner
f0 f8 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Röksats 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla långt Funktion 3 Funktion 4 Funktion f3 Funktion f3... -
Page 22: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin AC, • Registrering af driftsarten: automatisk. Märklin Delta, Märklin Digital eller Märklin Systems), der er • Indstillelige adresser: beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der passer 1-255 (Central Station 60xxx/Mobile Station 60653) til den lokale netspænding. -
Page 23: Styrbare Funktioner
f0 f8 systems Styrbare funktioner STOP mobile station Digital/Systems Frontbelysning function/off Funktion f0 Funktion f0 Røggenerator 1) Funktion 1 Funktion 7 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivfløjte langt Funktion 3 Funktion 4 Funktion f3 Funktion f3... -
Page 24: Parameter/Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération • 01 - (63)* 255 Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse Bremsverzögerung • Braking delay • Temporisation de freinage • 01 - (63)* 255 Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • 01 - (63)* 255 Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien Lautstärke • Volume • Volume haut-parleur • Volume • 01- (63)* 255 Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke * () = Control Unit 6021... -
Page 25: Ergänzendes Zubehör
7226... - Page 26 Potentielle Fehlerquellen beim Rauchgenerator Potentiële storingsoorzaken bij rookgeneratoren • Der Rauchgenerator darf nur maximal halb mit Rauchöl • De rookgenerator mag maximaal half met rookolie gevuld gefüllt sein. worden. • Im Rauchgenerator darf sich keine Luftblase befinden. • In de rookgenerator mag zich geen luchtbel bevinden. • Der Anschlussdraht an der Unterseite des Rauchge- • De aansluitdraad aan de onderzijde van de rookgenerator nerators muss sicheren Kontakt zur Anschlussfeder im moet een betrouwbaar contact maken met de contactveer Lokomotiv-Fahrgestell besitzen. Notfalls Anschlussdraht in het locomotief onderstel.
- Page 27 Potenziali origini di guasti nel caso dell’apparato fumogeno • L’apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile. • Nell’apparato fumogeno non deve trovarsi alcuna bolla d’aria. • Il conduttore di alimentazione sulla faccia inferiore dell’apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva. In caso di necessità, si regoli il conduttore di alimentazione in modo corrispondente al disegno che si trova qui accanto.
- Page 31 Trix 66626...
- Page 38 1 Zubehör-Set Windleitbleche E178 852 2 Motor E152 377 3 Schraube E786 341 4 Decoder 166 965 5 Schraube E223 431 6 Schraube E143 781 7 Schraube E786 540 8 Vorlaufgestell kpl. E178 855 9 Laufgestell E166 964 10 Haftreifen E220 530 11 Zubehör-Set Deichsel,Zugstange E178 856...
- Page 40 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Gebr.
