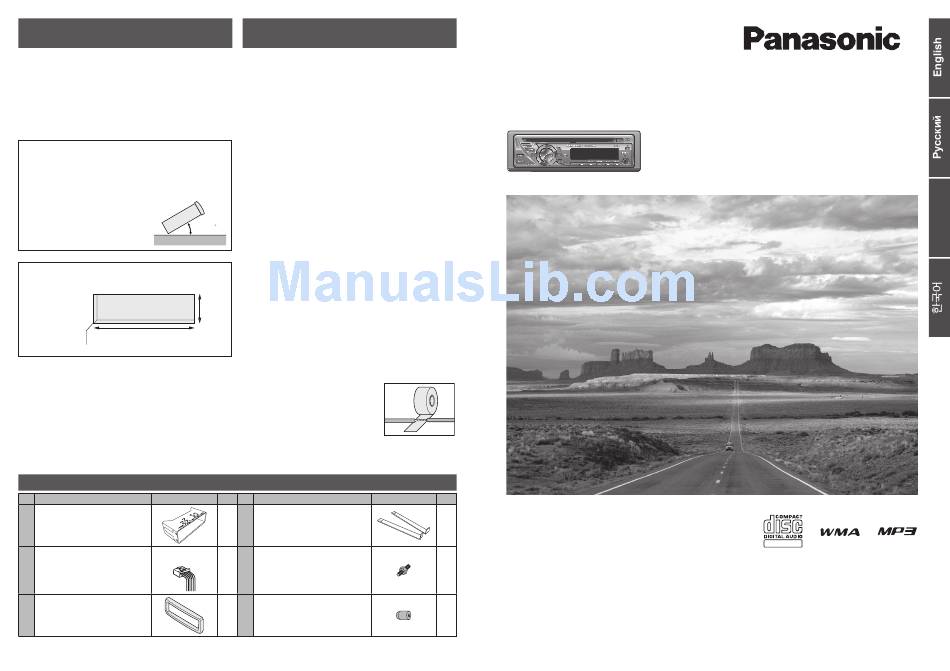

Before Installation/Перед монтажом/
安裝之前/설치하시기 전에
Consult a professional for installation.
• Verify the radio using the antenna and speakers before installation.
По вопросу монтажа следует обращаться к специалисту.
• Перед монтажом проверьте радиоприемник с помощью антенны и
громкоговорителей.
關於安裝請向專業人員查詢。
• 安裝之前,先用天線和揚聲器檢驗收音機。
설치에 관해서는 전문가에게 상담해 주십시오.
• 설치하기 전에 안테나 및 스피커를 사용하여 라디오를 확인해 주십시오.
• Mounting angle side to side
: horizontal
front to rear
: 0 – 30°
• Угол монтажа
в поперечной плоскости
: горизонталь
в продольной плоскости
: 0 – 30°
• 安裝角度 左右
: 水平
前後
: 0 - 30°
• 장착 각도 좌우 각도
: 수평
전후 각도
: 0 - 30°
0 – 30
• Mounting space
• Площадь под монтаж
• 安裝空間
• 장착 장소
182 mm
4.5 mm – 6.0 mm
Remove Mounting Collar  and Trim Plate  from the main
unit temporarily, which are already mounted at shipment.
Временно снимите с главного блока прибора монтажную
раму  и обрамление , смонтированные при поставке
從主機上暫時取下出廠時安裝的安裝框架  和裝飾板 。
발송시에 장착되어 있는 장착 칼라  및 트림 플레이트 
를 임시로 본체로부터 탈착해 주십시오.
Supplied Hardware/Детали, входящие в комплектацию поставки/備有附件/부속품의 하드웨어
No.
Item
Diagram
Mounting Collar
Монтажная рама
安裝框架
장착 칼라
YEFX0217263A
Power Connector
Силовой разъем
電源連接器
전원 커넥터
YGAJ021009
Trim Plate
Обрамление
裝飾板
트림 플레이트
YEFC051020
 , and  consist of a set. (YEP0FZ5698) ,  и  составляют комплект. (YEP0FZ5698)
Before Wiring/Перед монтажом электропроводок/
接線之前/배선을 하기 전에
Exclusively operated with 12 V battery with negative (–)
ground.
Connect the power lead (red) very last.
Connect the battery lead (yellow) to the positive (+) terminal
of the battery or fuse block terminal (BAT).
Strip about 5 mm of the lead ends for connection.
Apply insulating tape to bare leads.
Secure loosened leads.
Работает только с питанием от 12 V {В} батареи с
отрицательной (–) землей.
Подсоедините силовой выводной провод (красный)
последним.
Подсоедините выводной провод (желтый) к положительному
(+) выводу батареи и клемме блока плавких
предохранителей (BAT).
С концов выводных проводов снимите изоляцию на длине
около 5 mm {мм} для соединения.
На обнаженные выводные провода наклейте изоляционную
ленту.
Зафиксируйте ослабленные выводные провода.
只能用負 (-) 極接地的12V電池來操作。
最後連接電源導線 (紅色)。
確認將電瓶線 (黃色) 連接到電瓶正極 (+) 或保險 (BAT)
端子。
剝開電纜端部約5 mm進行連接。
裸線要用絕緣帶包紮。
將鬆動的導線固定起來。
53 mm
음극 (–) 접지의 12볼트 배터리로만 작동됩니다.
전원 리드선 (적색) 을 마지막으로 접속합니다.
배터리 리드선 (황색)을 배터리의 양극(+) 단자 또는휴즈 블
록 단자 (BAT) 에 접속합니다.
접속시에는 리드선 끝부분을 약5 mm 벗겨냅니다.
드러난 리드선에는 절연 테이프를 감아 주십시오.
느슨한 리드선을 고정합니다.
Q'ty
No.
Item
Lock Cancel Plate
Пластина снятия стопорения
1
鎖定解除板
로크 캔슬 플레이트
Mounting Bolt (5 mm)
Монтажный болт (5 mm {мм} )
1
安裝螺栓 (5 mm )
장착 볼트 (5 mm)
Rubber Bushing
Резиновая втулка
橡膠墊圈
1
고무 부싱
 , 和  構成一套。 (YEP0FZ5698)  , 및  은 세트입니다.(YEP0FZ5698)
Diagram
Q'ty
2
1
• Please read these instructions carefully before using this product and keep this manual for future reference.
• Перед началом эксплуатации просим прочитать настоящую инструкцию внимательно и хранить ее на пользование на будущее.
• 使用本產品之前,請仔細閱讀這些說明書,並妥善保管本操作說明書以備將來使用。
• 본 제품의 바른 사용을 위해, 이 사용설명서를 잘 읽어 주십이오.
잘 보관하시어 필요하실 때마다 읽어주시기 바랍니다.
1
Matsushita Electric Industrial Co., Ltd.
Web Site : http://panasonic.net
WMA MP3 CD Player/Receiver
WMA MP3 CD-плеер/ресивер
WMA MP3單片CD/收音機
WMA MP3 CD 플레이어/라디오
CQ-C1505W
Model:
Installation Instructions
Installation Instructions
Инструкция по монтажу
Инструкция по монтажу
安裝說明書
安裝說明書
설치 설명서
설치 설명서
TEXT
YEFM294291A FT1106-1116
Printed in China
Отпечатано в Китае
중국에서 인쇄
中國印刷
