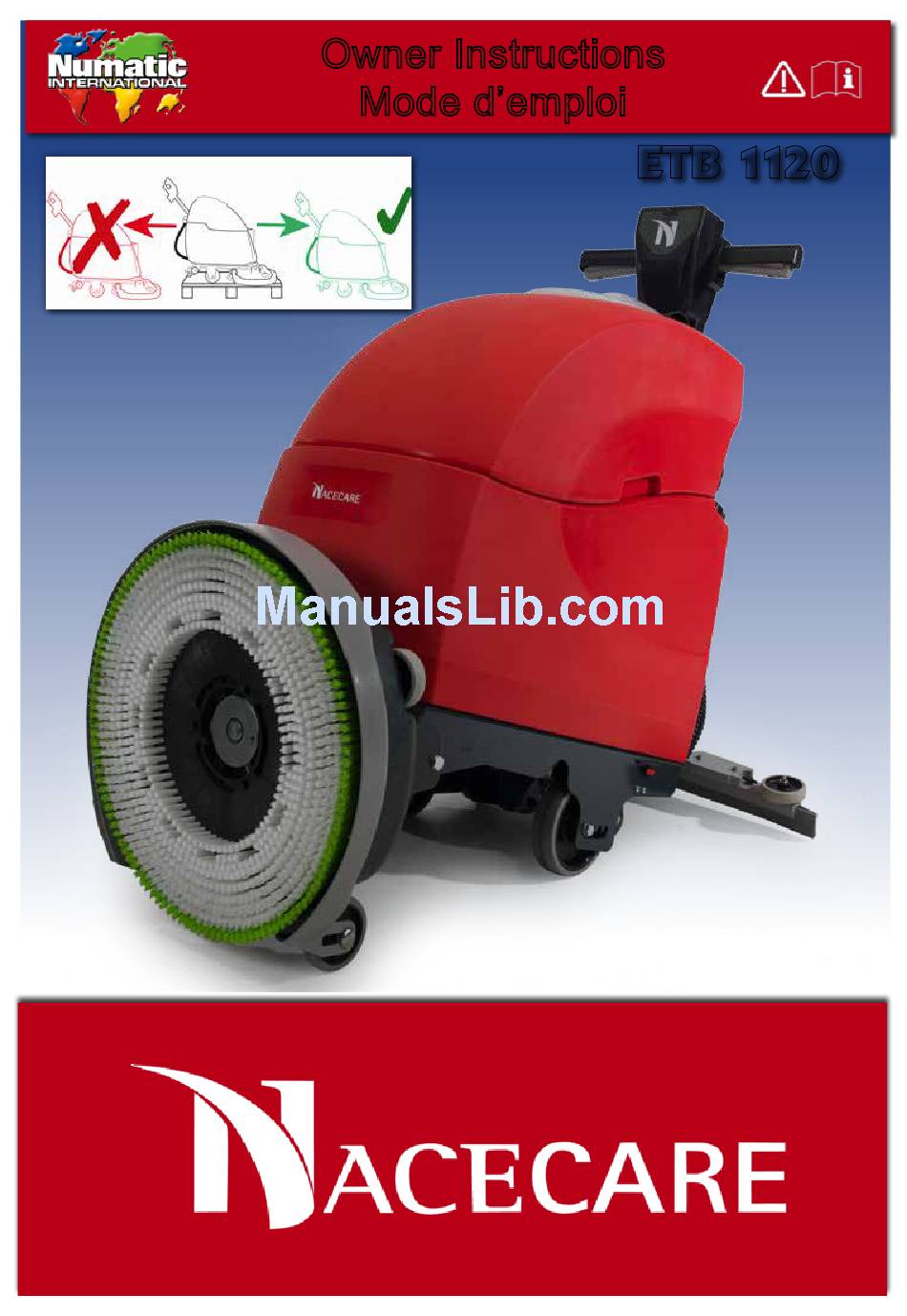

- Page 1 Owner Instructions Mode d’emploi ETB 1120 Original Instructions - Warning! Read instructions before using the machine. Attention - Lisez la notice avant d’utiliser la machine. www.nacecare.com...
-
Page 2: Table Of Contents
À lire AVANT d’entreprendre toute opération. Please read BEFORE commencing any operation. Après avoir retiré tous les emballages, vérifiez le Removal of all the packaging. contenu. Ensure all batteries are charged before use. Assurez-vous que les batteries sont chargées avant Before contunuing, Please refer to Quick Set up guide l’utilisation. -
Page 3: Machine Overview
Machine Overview Machine Overview 1. Accessory pack 10. Top tank (waste water) drainage hose 2. Waste water tank 11. Clean-water filler cap and hose 3. Clean water tank 12. Floor-tool vacuum hose 4. Brush deck 13. Vacuum hose 5. Clean Water Filter 14. -
Page 4: Control Panel Overview
Control Panel Overview Battery Charge Level Indicator Cycle sequence button Hi / Lo Indicator Water Flow On / Off Button Brush Operation / Load Indicator Handle Position Lever Vacuum Indicator On / Off Switch Water Flow Indicator On / Off Triggers Hi / Lo Button For full easy to follow Instructions on control panel set up and use, see Setting the cleaning controls, page 13. - Page 5 Do not steam clean or pressure wash Batteries Always recharge the batteries after use Failure to rectify the problem or in the event of a breakdown contact your Nacecare dealer or the Nacecare Technical help line +44 (0) 900 1 905 785 0038...
- Page 6 Information for Scrubber Dryer ORIGINAL INSTRUCTIONS READ MANUAL BEFORE USE Component Interval Inspect for Charging Lead DAILY Scuffing, cracks, splits, conductors showing Brushes DAILY Bristle damage, wear, drive collar wear Squeegee Blade BEFORE EACH USE Wear, cracks, splits Filters BEFORE EACH USE Clogging and debris retention Tanks AFTER EACH USE...
- Page 7 Only use brushes provided with the appliance or those specified in the instruction manual. The use of other brushes may impair safety. A full range of brushes and accessories are available for this product. Only use brushes or pads which are suitable for the correct operation of the machine for the specific task WARNING being performed.
-
Page 8: Quick Set-Up Guide
Fill the bottom tank (Clean Water) from a tap or hose pipe using the Flexi-Fill pipe fitted to the filler cap (Fig 8). Add Non foaming cleaning fluid as required (See page 11). The ETB 1120 has a water capacity of 11 gal Note: Great care must be taken to ensure that contaminants (leaves, hair, dirt, etc.) are not allowed to enter the... - Page 9 For operation and cleaning controls (see page 13) Off-Aisle Cleaning Kit (Optional Extra Accessory) 606168 Failure to rectify the problem or in the event of a breakdown contact your Nacecare dealer or the Nacecare Technical help line +44 (0) 900 1 905 785 0038...
-
Page 10: Tipping The Brush Deck
The Pad is retained using Numatic’s own PadLoc system. (Ask your supplier for details) Only use manufacturer supplied brushes / pads. ETB 1120 requires a 20’’ brush or pad Fit the brush /pad to the drive chuck, twist to lock the brush (Fig 14) / pad in place (Fig 15). -
Page 11: Filling The Clean-Water Tank
Machine Set-Up Filling the clean-water tank The ETB Range is equipped with a 11 gal clean-water tank allowing large areas to be cleaning in a single fill. To fill the clean-water tank, use the FLEXI - FILL pipe from either a tap or hose pipe (Fig 21). The large cap can also be unscrewed for filling from a bucket or suitable container. -
Page 12: Pre-Scrub Mode
Machine Operation Pre-scrub mode The ETB machine has been designed to cope with a variety of floor types and different levels of soiling. On heavily soiled floors use a ‘double scrub’ technique. First pre-scrub the floor with the floor-tool in the raised position, allow the chemical time to work, then scrub the area a second time with the floor-tool lowered. -
Page 13: Setting The Cleaning Controls
Setting the cleaning controls To activate the machine from SLEEP MODE press either trigger once. The ETB has been fitted with a Hi - Lo mode, this reduces the noise produced by the vacuum motor by 3dB. To operate the Hi - Lo mode start the machine in the normal way. When the machine is running normally the Hi Lo light will be illuminated blue, this means the Vacuum motor is running at 100%. - Page 14 Regular Maintenance ALWAYS ENSURE THAT THE BATTERY IS DISCONNECTED PRIOR TO ANY MAINTENANCE OPERATION The ETB Range has been designed with ease of use in mind, this included easy stripping-down and cleaning. After use, empty waste-water tank using emptying hose and Fig.29 flush out with clean water (Fig.29).
-
Page 15: Changing The Floor-Tool Blades
Changing the Floor Tool Blades ALWAYS ENSURE THAT THE BATTERY IS DISCONNECTED PRIOR TO ANY MAINTENANCE The floor-tool The ETB range is provided with the Eco Range floor tool. Fig.38 To clean the floor-tool, remove securing-pin and disconnect the lifting strap and remove the floor tool securing pin pull-free the floor tool from the rear of the machine. - Page 16 Battery Charge Level Indicator To ensure your machine remains at its maximum efficiency and prolong your battery life, please follow the simple steps below: The battery meter displays the charge level of the batteries; when fully charged, all meter lights are illuminated (Fig 41). As the machine is used and the batteries are discharged, the meter lights will go out from top to bottom.
-
Page 17: Trouble Shooting
Too much load on the brush system Reset the machine and decrease the operating brush load to best suit the floor type (page 13) Blown fuse Replace fuse ETB 1120 Protection Brush Motor Vac Motor Brush Sizes Weight Power sizes... - Page 18 APRÈS CHAQUE UTILISATION Rincez le réservoir d'eau sale après utilisation Si vous ne parvenez pas résoudre le problème ou en cas de panne, contactez votre revendeur Nacecare ou le service d’assistance technique Nacecare au +44 (0) 900 1 905 785 0038...
- Page 19 ORIGINALE Informations concernant l’autolaveuse LISEZ LE MODE D’EMPLOI AVANT UTILISATION Comme pour tout équipement électrique, il convient d’être prudent et vigilant à tout instant lors de l’utilisation de l’autolaveuse. Il faut de plus s’assurer que son entretien courant et préventif est effectué régulièrement, afin de garantir un fonctionnement en toute sécurité.
-
Page 20: Précautions À Prendre
N’utilisez pas la machine sur des surfaces ayant une pente supérieure à celle indiquée sur la plaque signalétique. Utilisez uniquement les brosses fournies avec l’appareil ou celles qui sont spécifiées dans le mode d’emploi. Mise en garde L’utilisation de brosses d’un autre type peut compromettre la sécurité. Une gamme complète de brosses et d’accessoires est disponible pour ce produit. -
Page 21: Guide D'installation Rapide
Guide d’installation rapide À LIRE AVANT D’ENTREPRENDRE TOUTE OPÉRATION. APRÈS AVOIR RETIRÉ TOUS LES EMBALLAGES, OUVREZ LE CARTON AVEC PRÉCAUTION ET VÉRIFIEZ-EN LE CONTENU. ASSUREZ-VOUS QUE LES BATTERIES SONT CHARGÉES AVANT L’UTILISATION. À l’aide du levier de positionne- ment de poignée (fig. 1), relevez la poignée en position verticale (fig. -
Page 22: Fig 9
Kit de nettoyage à distance (Accessoire en option) (606168) Si vous ne parvenez pas résoudre le problème ou en cas de panne, contactez votre revendeur Nacecare ou le service d’assistance technique Nacecare au +44 (0) 900 1 905 785 0038... -
Page 23: Fig 16
Le disque est fixé au moyen du système PadLoc de Numatic. (Contactez votre fournisseur pour plus d’informations.) Utilisez uniquement des brosses/disques fournis par le fabricant. Les machine ETB 1120 s’utiliset avec une brosse de 20’’ ou un disque de 20”. Montez la brosse/le disque sur le mandrin d’entraînement et faites- la/le... -
Page 24: Contienne Pas De Débris
Préparation de la machine Remplissage du réservoir d’eau propre La gamme ETB est équipée d’un réservoir d’eau propre d’une capacité de 11 gal pour permettre le nettoyage de grandes surfaces avec un seul plein. Pour remplir le réservoir d’eau propre depuis un robinet ou un tuyau flexible, utilisez le tuyau Flexi-Fill (fig. -
Page 25: Mode Prélavage
Fonctionnement de la machine Mode prélavage La gamme ETB a été conçue pour traiter un grand nombre de types de sols et différents niveaux de salissure. Sur des sols très sales, utilisez la technique de « double lavage ». Prélavez d’abord le sol avec le suceur en position relevée, laissez le temps au produit chimique d’agir, puis lavez la zone une seconde fois avec le suceur abaissé. -
Page 26: Utilisation Des Commandes De Nettoyage
Utilisation des commandes de nettoyage Pour activer la machine depuis le mode veille, appuyez une fois sur l’une des deux gâchettes. La ETB est dotée d’un mode double intensité (haute-faible), qui permet de réduire de 3 dB le bruit généré par le moteur d’aspiration. Pour utiliser le mode double intensité... - Page 27 Entretien régulier VÉRIFIEZ TOUJOURS QUE LA BATTERIE EST DÉBRANCHÉE AVANT TOUTE OPÉRATION D’ENTRETIEN La gamme ETB a été conçue pour une utilisation aisée, en particulier au démontage et au nettoyage. Après utilisation, videz le réservoir d’eau sale en utilisant le tuyau de vidange (A) et rincez-le à...
- Page 28 Remplacement des lamelles du suceur VÉRIFIEZ TOUJOURS QUE LA BATTERIE EST DÉBRANCHÉE AVANT TOUTE OPÉRATION D’ENTRETIEN Le suceur La gamme ETB est équipée d’un suceur de la gamme Eco. Fig.38 Pour nettoyer le suceur, retirez la goupille de fixation et détachez la sangle de levage, puis retirez la goupille de fixation du suceur.
- Page 29 Charge de la machine Pour être sûr que votre machine conserve son efficacité maximale et pour prolonger la durée de vie de vos batteries, prenez les précautions simples suivantes : Le compteur de batterie affiche le niveau de charge des batteries. En charge complète, tous les voyants du compteur sont allumés (fig.
-
Page 30: Dépannage
(page 26) Fusible de batterie grillé Remplacer le fusible de 50 ampères ETB 1120 Moteur de Moteur Taille de Classe de Taille de disque Poids... -
Page 31: Wiring Diagrams
Wiring Diagram - Schéma de câblage ETB 1120 DRW- 12901 (A02) 11:11:2013... - Page 32 This machine has been packed with the following Brush / Pad Floor Tool Fuses Isolator Pin Hose Hook 38mm / 32mm Adaptor Signed 244078 03/14 (A14)
